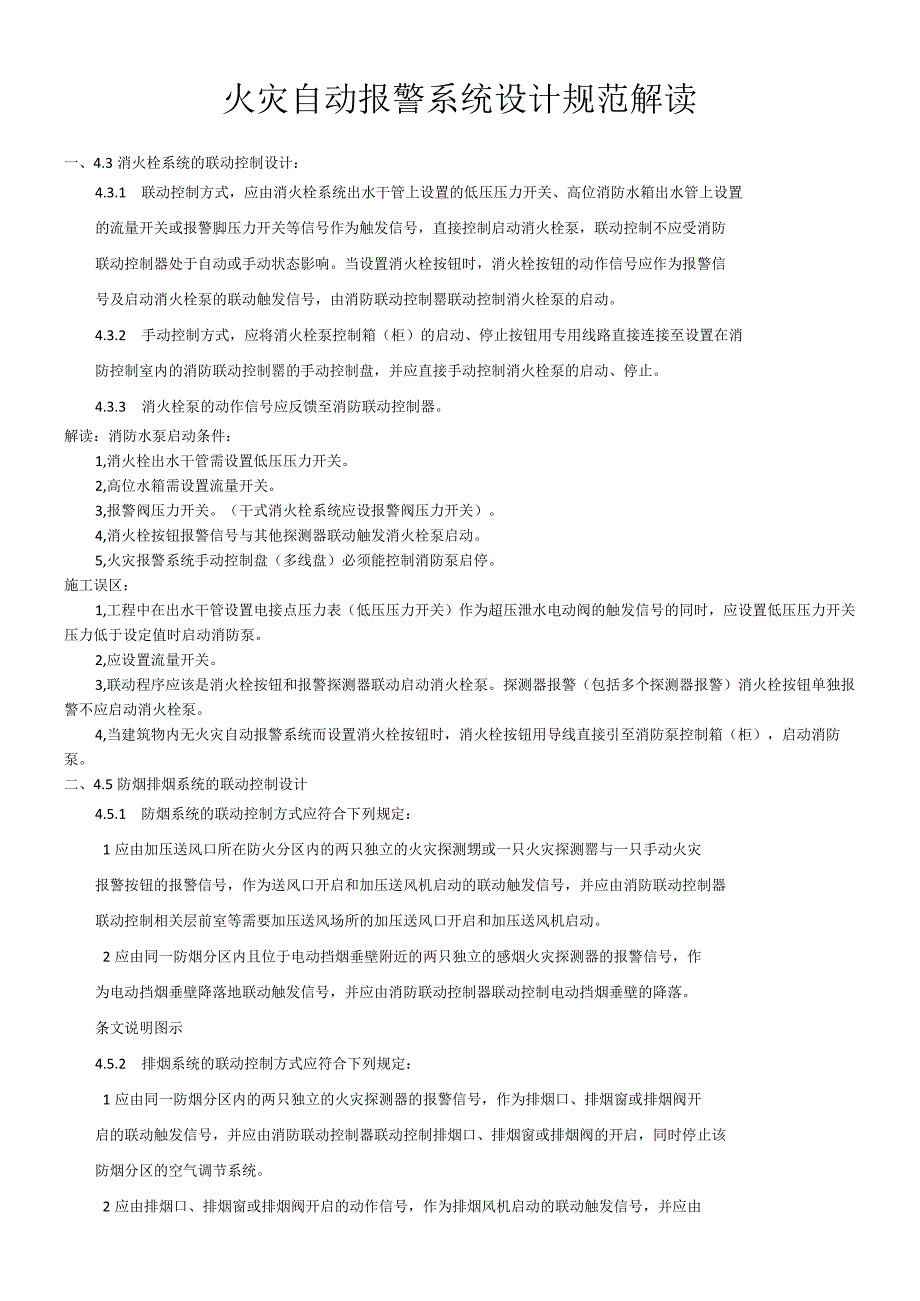

1、火灾自动报警系统设计规范解读一、4.3消火栓系统的联动控制设计：4.3.1 联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警脚压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制罂联动控制消火栓泵的启动。4.3.2 手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制罂的手动控制盘，并应直接手动控制消火栓泵的启动、停止。4.3.3 消火栓泵的动作
2、信号应反馈至消防联动控制器。解读：消防水泵启动条件：1,消火栓出水干管需设置低压压力开关。2,高位水箱需设置流量开关。3,报警阀压力开关。（干式消火栓系统应设报警阀压力开关）。4,消火栓按钮报警信号与其他探测器联动触发消火栓泵启动。5,火灾报警系统手动控制盘（多线盘）必须能控制消防泵启停。施工误区：1,工程中在出水干管设置电接点压力表（低压压力开关）作为超压泄水电动阀的触发信号的同时，应设置低压压力开关压力低于设定值时启动消防泵。2,应设置流量开关。3,联动程序应该是消火栓按钮和报警探测器联动启动消火栓泵。探测器报警（包括多个探测器报警）消火栓按钮单独报警不应启动消火栓泵。4,当建筑物内无火灾
3、自动报警系统而设置消火栓按钮时，消火栓按钮用导线直接引至消防泵控制箱（柜），启动消防泵。二、4.5防烟排烟系统的联动控制设计4.5.1 防烟系统的联动控制方式应符合下列规定：1应由加压送风口所在防火分区内的两只独立的火灾探测甥或一只火灾探测罂与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。2应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落地联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。条文说明图示4.5.2

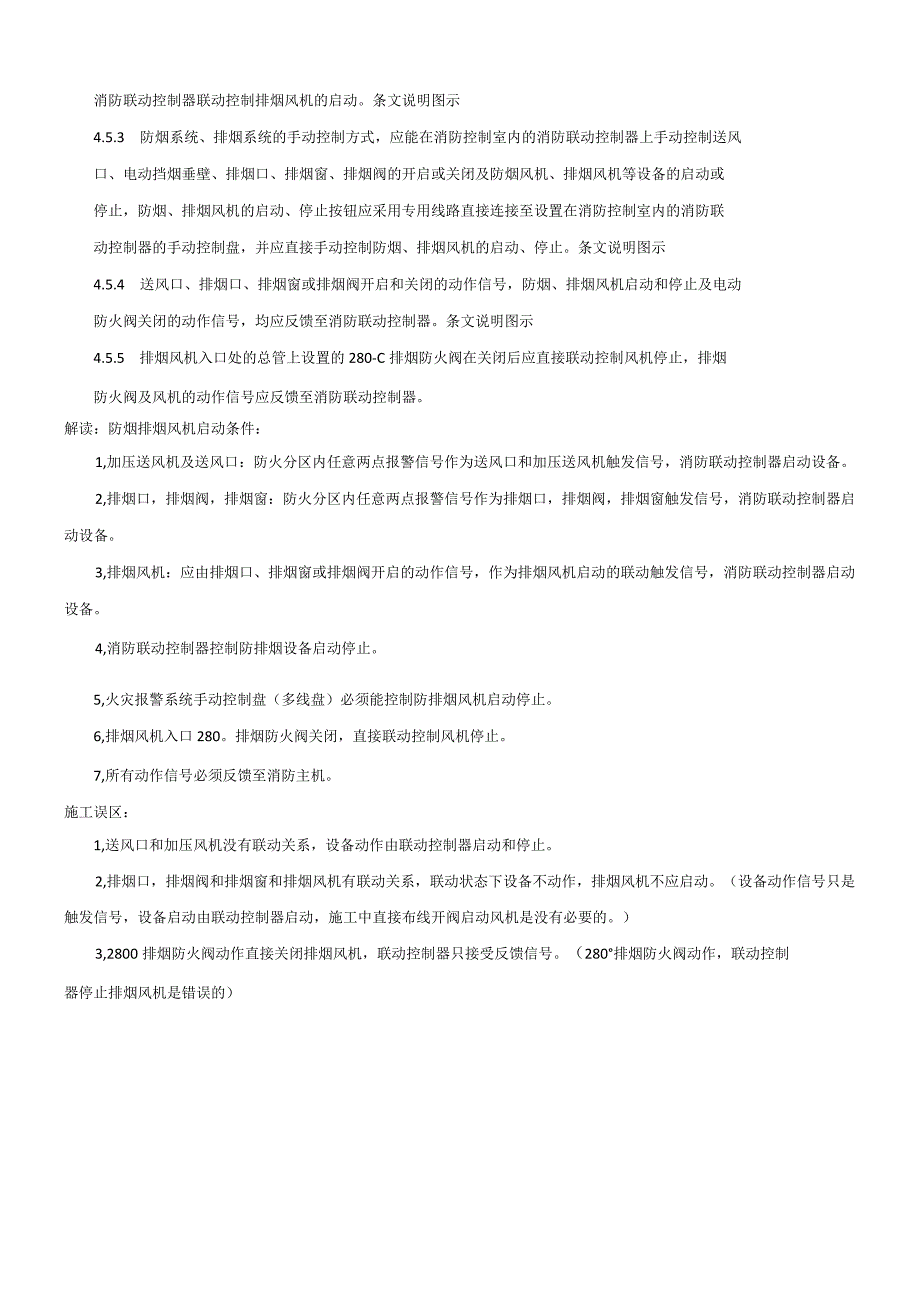

4、排烟系统的联动控制方式应符合下列规定：1应由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。2应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。条文说明图示4.5.3 防烟系统、排烟系统的手动控制方式，应能在消防控制室内的消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止，防烟、排烟风机的启动、停止按钮应采用专用线路直接连接
5、至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制防烟、排烟风机的启动、停止。条文说明图示4.5.4 送风口、排烟口、排烟窗或排烟阀开启和关闭的动作信号，防烟、排烟风机启动和停止及电动防火阀关闭的动作信号，均应反馈至消防联动控制器。条文说明图示4.5.5 排烟风机入口处的总管上设置的280-C排烟防火阀在关闭后应直接联动控制风机停止，排烟防火阀及风机的动作信号应反馈至消防联动控制器。解读：防烟排烟风机启动条件：1,加压送风机及送风口：防火分区内任意两点报警信号作为送风口和加压送风机触发信号，消防联动控制器启动设备。2,排烟口，排烟阀，排烟窗：防火分区内任意两点报警信号作为排烟口
6、，排烟阀，排烟窗触发信号，消防联动控制器启动设备。3,排烟风机：应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，消防联动控制器启动设备。4,消防联动控制器控制防排烟设备启动停止。5,火灾报警系统手动控制盘（多线盘）必须能控制防排烟风机启动停止。6,排烟风机入口280。排烟防火阀关闭，直接联动控制风机停止。7,所有动作信号必须反馈至消防主机。施工误区：1,送风口和加压风机没有联动关系，设备动作由联动控制器启动和停止。2,排烟口，排烟阀和排烟窗和排烟风机有联动关系，联动状态下设备不动作，排烟风机不应启动。（设备动作信号只是触发信号，设备启动由联动控制器启动，施工中直接布线开阀启动风机是没有必要的。）3,2800排烟防火阀动作直接关闭排烟风机，联动控制器只接受反馈信号。（280排烟防火阀动作，联动控制器停止排烟风机是错误的）
