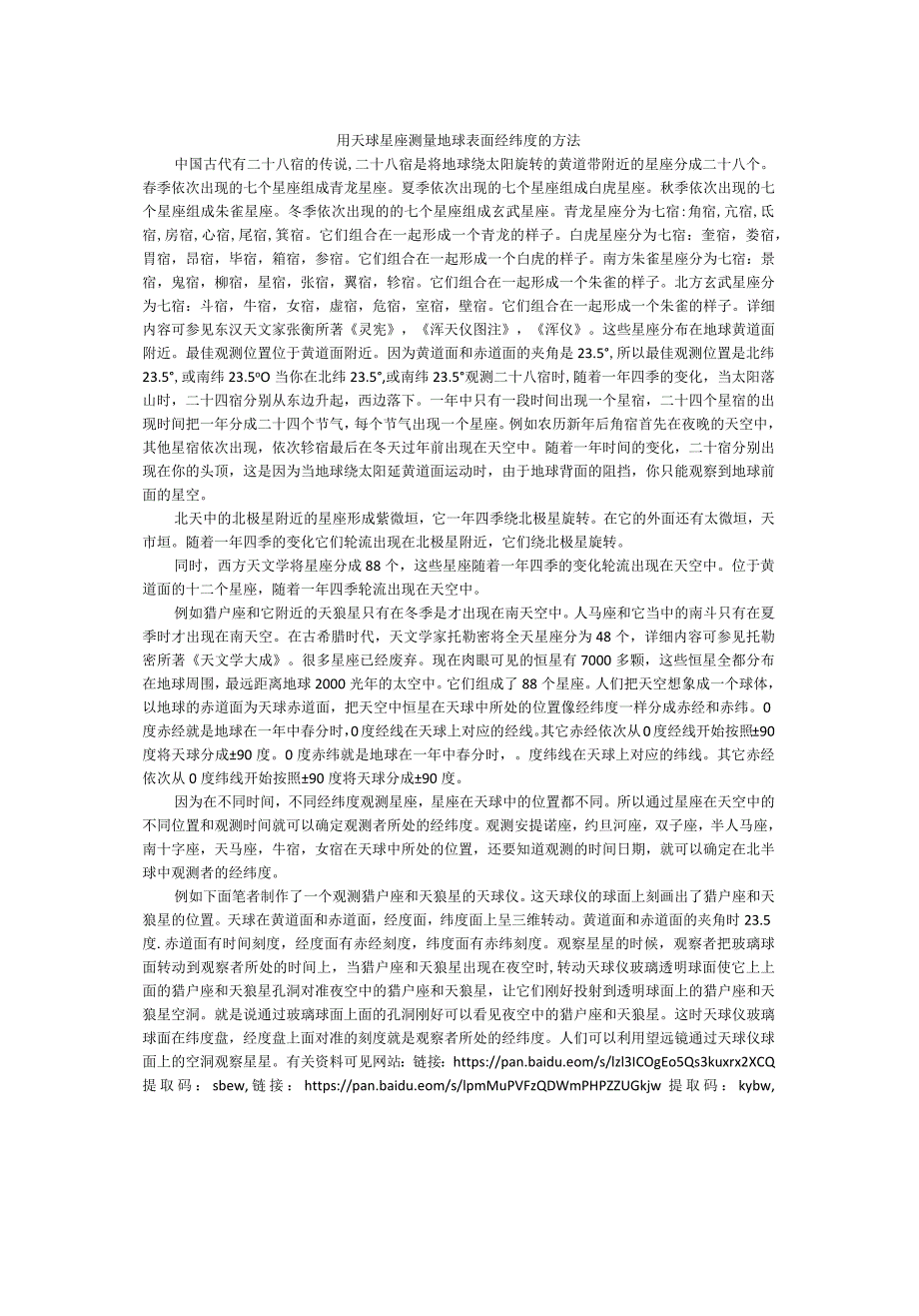

1、用天球星座测量地球表面经纬度的方法中国古代有二十八宿的传说,二十八宿是将地球绕太阳旋转的黄道带附近的星座分成二十八个。春季依次出现的七个星座组成青龙星座。夏季依次出现的七个星座组成白虎星座。秋季依次出现的七个星座组成朱雀星座。冬季依次出现的的七个星座组成玄武星座。青龙星座分为七宿:角宿,亢宿,氐宿,房宿,心宿,尾宿,箕宿。它们组合在一起形成一个青龙的样子。白虎星座分为七宿：奎宿，娄宿，胃宿，昂宿，毕宿，箱宿，参宿。它们组合在一起形成一个白虎的样子。南方朱雀星座分为七宿：景宿，鬼宿，柳宿，星宿，张宿，翼宿，轸宿。它们组合在一起形成一个朱雀的样子。北方玄武星座分为七宿：斗宿，牛宿，女宿，虚宿，危宿
2、，室宿，壁宿。它们组合在一起形成一个朱雀的样子。详细内容可参见东汉天文家张衡所著灵宪，浑天仪图注，浑仪。这些星座分布在地球黄道面附近。最佳观测位置位于黄道面附近。因为黄道面和赤道面的夹角是23.5,所以最佳观测位置是北纬23.5,或南纬23.5oO当你在北纬23.5,或南纬23.5观测二十八宿时,随着一年四季的变化，当太阳落山时，二十四宿分别从东边升起，西边落下。一年中只有一段时间出现一个星宿，二十四个星宿的出现时间把一年分成二十四个节气，每个节气出现一个星座。例如农历新年后角宿首先在夜晚的天空中，其他星宿依次出现，依次轸宿最后在冬天过年前出现在天空中。随着一年时间的变化，二十宿分别出现在你的
3、头顶，这是因为当地球绕太阳延黄道面运动时，由于地球背面的阻挡，你只能观察到地球前面的星空。北天中的北极星附近的星座形成紫微垣，它一年四季绕北极星旋转。在它的外面还有太微垣，天市垣。随着一年四季的变化它们轮流出现在北极星附近，它们绕北极星旋转。同时，西方天文学将星座分成88个，这些星座随着一年四季的变化轮流出现在天空中。位于黄道面的十二个星座，随着一年四季轮流出现在天空中。例如猎户座和它附近的天狼星只有在冬季是才出现在南天空中。人马座和它当中的南斗只有在夏季时才出现在南天空。在古希腊时代，天文学家托勒密将全天星座分为48个，详细内容可参见托勒密所著天文学大成。很多星座已经废弃。现在肉眼可见的恒星
4、有7000多颗，这些恒星全都分布在地球周围，最远距离地球2000光年的太空中。它们组成了88个星座。人们把天空想象成一个球体，以地球的赤道面为天球赤道面，把天空中恒星在天球中所处的位置像经纬度一样分成赤经和赤纬。0度赤经就是地球在一年中春分时，0度经线在天球上对应的经线。其它赤经依次从0度经线开始按照90度将天球分成90度。0度赤纬就是地球在一年中春分时，。度纬线在天球上对应的纬线。其它赤经依次从0度纬线开始按照90度将天球分成90度。因为在不同时间，不同经纬度观测星座，星座在天球中的位置都不同。所以通过星座在天空中的不同位置和观测时间就可以确定观测者所处的经纬度。观测安提诺座，约旦河座，双子
5、座，半人马座，南十字座，天马座，牛宿，女宿在天球中所处的位置，还要知道观测的时间日期，就可以确定在北半球中观测者的经纬度。例如下面笔者制作了一个观测猎户座和天狼星的天球仪。这天球仪的球面上刻画出了猎户座和天狼星的位置。天球在黄道面和赤道面，经度面，纬度面上呈三维转动。黄道面和赤道面的夹角时23.5度.赤道面有时间刻度，经度面有赤经刻度，纬度面有赤纬刻度。观察星星的时候，观察者把玻璃球面转动到观察者所处的时间上，当猎户座和天狼星出现在夜空时,转动天球仪玻璃透明球面使它上上面的猎户座和天狼星孔洞对准夜空中的猎户座和天狼星，让它们刚好投射到透明球面上的猎户座和天狼星空洞。就是说通过玻璃球面上面的孔洞
6、刚好可以看见夜空中的猎户座和天狼星。这时天球仪玻璃球面在纬度盘，经度盘上面对准的刻度就是观察者所处的经纬度。人们可以利用望远镜通过天球仪球面上的空洞观察星星。有关资料可见网站：链接：https:/pan.baidu.eom/s/lzl3ICOgEo5Qs3kuxrx2XCQ提取码：sbew,链接：https:/pan.baidu.eom/s/lpmMuPVFzQDWmPHPZZUGkjw提取码：kybw,https:sswnenoa36zv?PaSSWOrd=m491&#,!无线电测量经纬度，点击链接保存，或者复制本段内容，打开阿里云盘APP,无需下载，极速在线查看享用。链接：https:/W

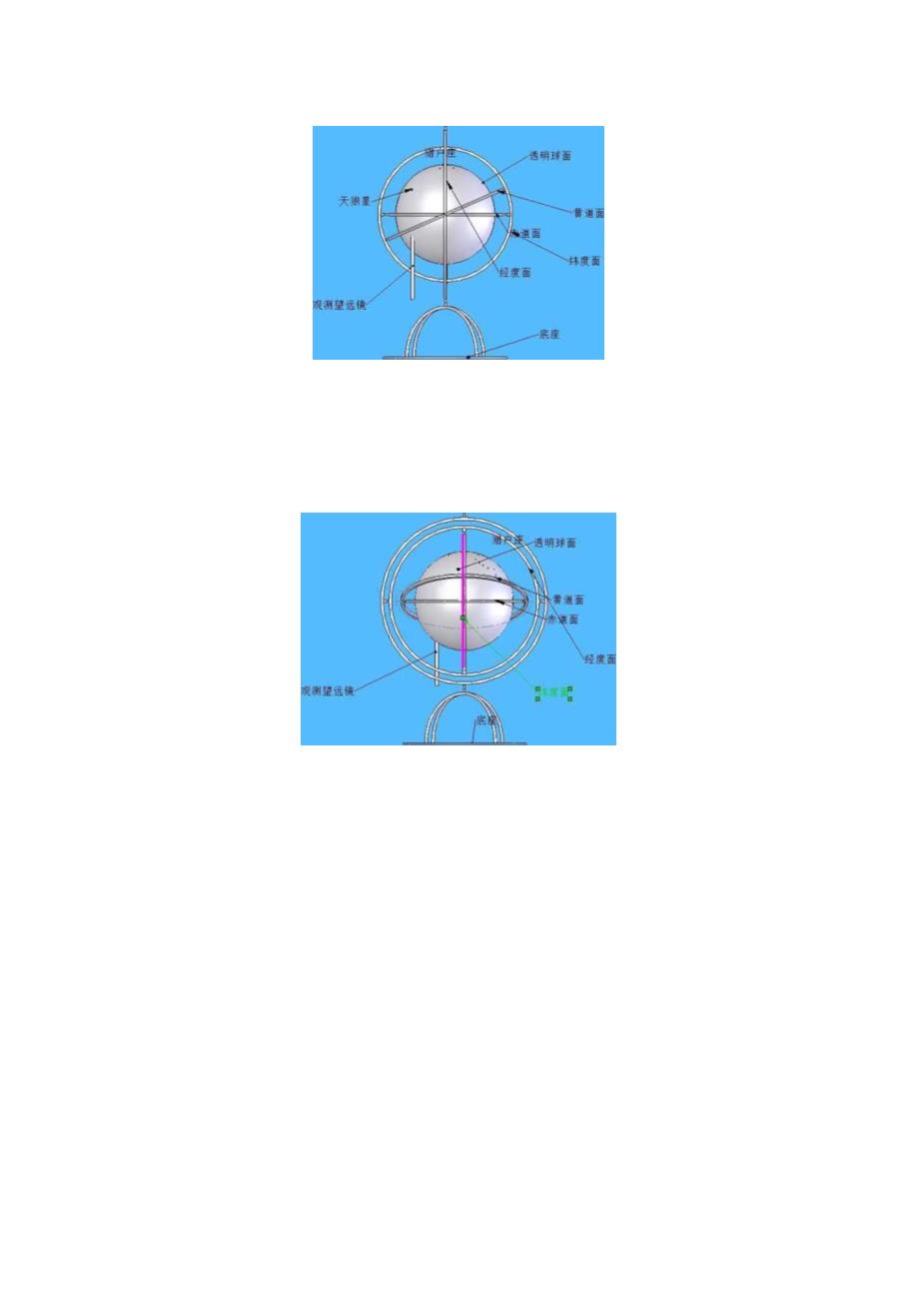

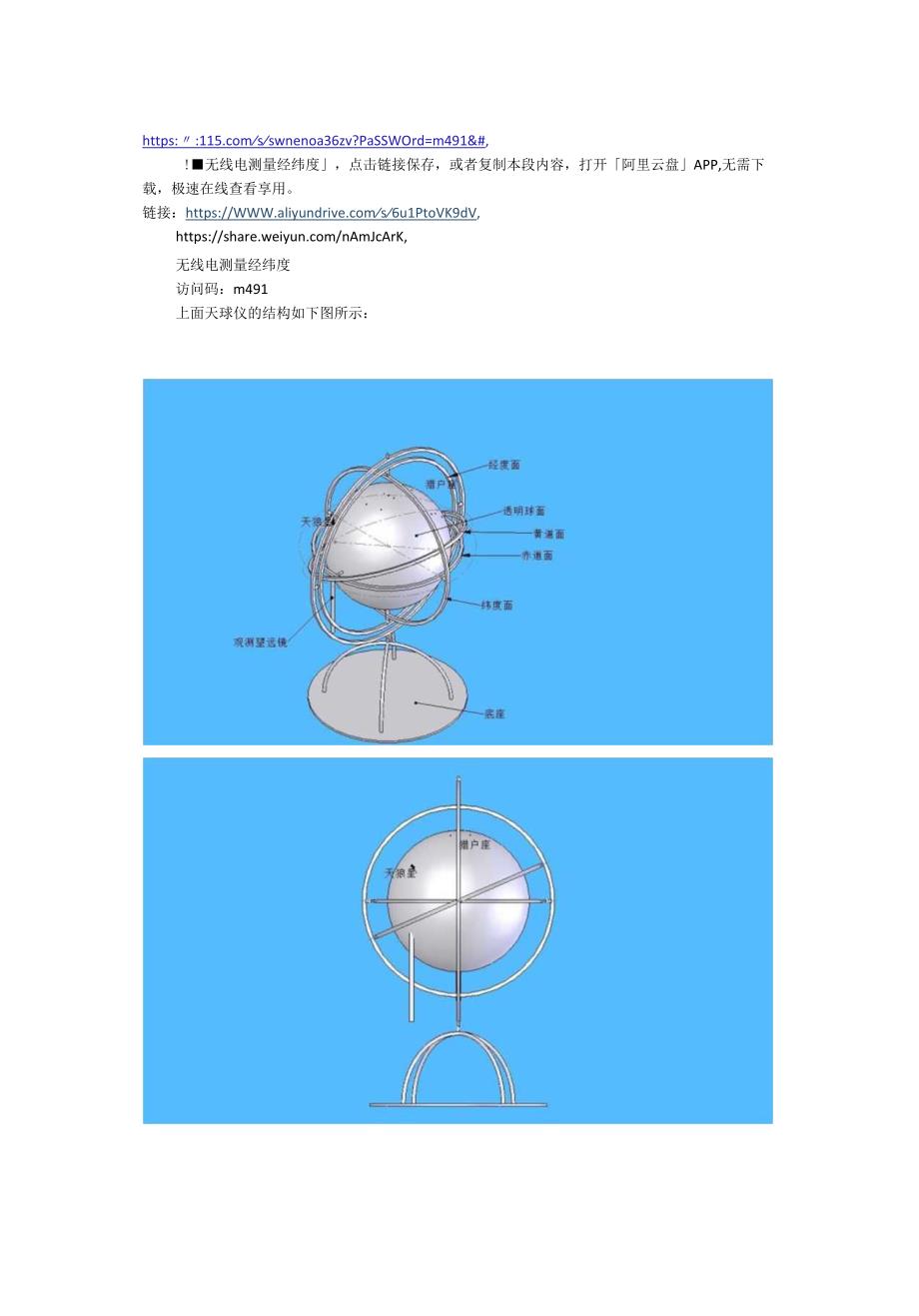

7、WWs6u1PtoVK9dV,无线电测量经纬度访问码：m491上面天球仪的结构如下图所示：，经度面还可以用铁氧体磁石替换上面的透明玻璃球面制作天球仪。把天球仪的赤道面,经度面,纬度面上面到缠绕上铜线。当铁氧体球面转动时，赤道面，经度面，纬度面上面的铜线上面就会产生感应电流。根据感应电流的大小就会确定球面转动了多少度。感应电流就像刻度一样表明了球面转动的角度。这个球面是一个半球体，把北极星放在球面的中心，北斗星在球面上指向北极星，当需要观察北斗星时，将时间盘转到观察者所处的时间点。转动球面使球面上的每个孔都和夜空中的北极星和北斗星对准，此时纬度盘，经度盘所产生的感应电流的大小就是经纬度的大小值。
8、用上面测量电流的方法就可以测量经纬度。上面天球仪的结构如下图所示：同时我们在飞机上可以利用收音机天线，电视机天线测量无线电信号发出的方向的方式测量经纬度。这就需要在地面长宽相距50KM,50KM的正方形四个端点位置发射收音机信号或者电视机信号。在距地面高度20C)Om,距4个信号发射点最近100KM的飞机上面利用4个收音机或电视机天线接收信号。天线接收信号最强的方向就是信号发出的方向。4个天线就会有四个信号方向。Z如上图1所示，飞机上四个电视机天线所在的位置可以近似看作一点S。飞机距地面的高度H。地球球面上的A,B,C,D四个点组成正方形信号源。这个正方形的边长是50KM,4个电视机天线的方向
9、和垂直方向的夹角分别是，B,丫，6。第一个天线方向SA和SS的夹角是,第二个天线方向SB和SS的夹角是B,第三个天线方向SC和SS的夹角是Y,第四个天线方向SC和SS的夹角是。当Q=B=Y=6=90。时，因为4个信号源组成的正方形的边长L是50KM,4个信号源A,B,C,D在地球球面所组成的曲面可以近似看成一个边长50KM的正方形，所以此时S点在地球上的投影是S。所以此时正方形的中心点是P。飞机所处的S点在地球表面上的投影S在4个信号源组成的正方形的中心点P上，S点的经纬度和S点的经纬度相等，高度等于0。当=B=Y=6时，飞机所处的S点在地球表面上的投影S在4个信号源组成的正方形的中心点P上，
10、设S点在地球的经度是0,纬度是0,那么此时S点的经度也是0,纬度也是0。因为，SC=2L2,所以，H=ctgy*SC,H=2L*ctg/2,因为三=三,同理可证，H=2L*ctga2,H=2L*ctg2,H=2L*ctg/2,Z图2如上图2所示，当=B,Y=时，设P点在地球的经度是0。，纬度是0。S是S在球面上的投影SoP点是正方形ABCD的中心点。PSAD,PSBC,所以S,S点的纬度和P点的纬度一样CAB=BC=CD=DA=50KMOSS=HoA是AS和边CD的交点。P是PS和边CD的交点。B是BS和边CD的交点。因为，SS_LAS,ZSAS=,所以，AS=tg*SS,因为，ZADA=90
11、,所以，222AA=AD+AD因为，SSIDS,ZSDS=,所以，DS=tg*SS,因为，NDpS=90,222PS=DS-DP/%2PS=/(tg*SS)-DP(1)PS=PP+PS,/2PS=PP+/DS-DP722(tg*SS)-DP上式中，天线4的角度5可测量出来，飞机天线的高度可以从高度气压表测量出来。DP等于正方形边长的一半25KM,PP等于正方形边长的一半25KM,所以可以计算出PS的距离，把这个距离转化为弧度就可以得到S,S点的经度。222AS=AP+PS因为AS=AA+AS/2TPS=/(tg*SS)-DP(1)因为DAP在同一直线上，所以，AD+AP=DP(4)又因为Q是正
12、方形边长AB的中点，NAQS=90。，222AS=AQ+QS因为，ZSSQ=90o,所以，222QS=SS+QS2222AS=AQ+SS+QS因为，SS,AS=cosaSS,222=AQ+SS+QScos因为QS=QP+PS,所以，SS222=AQ+SS+(QP+PS)(5)把上面的(1)(3)(4)(5)组成一个四元一次方程组，如下所示(1)SS222=AQ+SS+(QP+PS)(5)cos在上面方程组中，角度是天线A接收信号的最佳角度，可以测量出来。角度5是天线D接收信号的最佳角度，可以测量出来。AD是信号源正方形的边长50KM,DP是信号源正方形的边长的一半25KM,AQ是信号源正方形的
13、边长的一半25KM,QP是信号源正方形的边长50KM,SS,AD,AP,PS是未知变量，需要求解。上面的方程可以改写为SS22=625+SS+(50+PS)(5)cos求得上面方程组的SS,就是飞机所处的高度，PS+PP换算成弧度，就是飞机所处点S和正方形中心点的经度差，使用模拟计算机集成运放加减乘除电路建立公式，可以去除上面方程中的未知参数。因为其它两个天线的角度和这两个天线的角度相等，可以得到和上面类似的四元一次方程组。如上图3所示，设P点在地球的经度是0,纬度是0。S是S在球面上的投影S。P点是正方形ABCD的中心点。PSAD,PS和AB交于Q,和CD交于P,4个电视机天线的方向和垂直方
