《用石墨沙复制零件的铸造方法.docx》由会员分享，可在线阅读，更多相关《用石墨沙复制零件的铸造方法.docx（2页珍藏版）》请在第壹文秘上搜索。

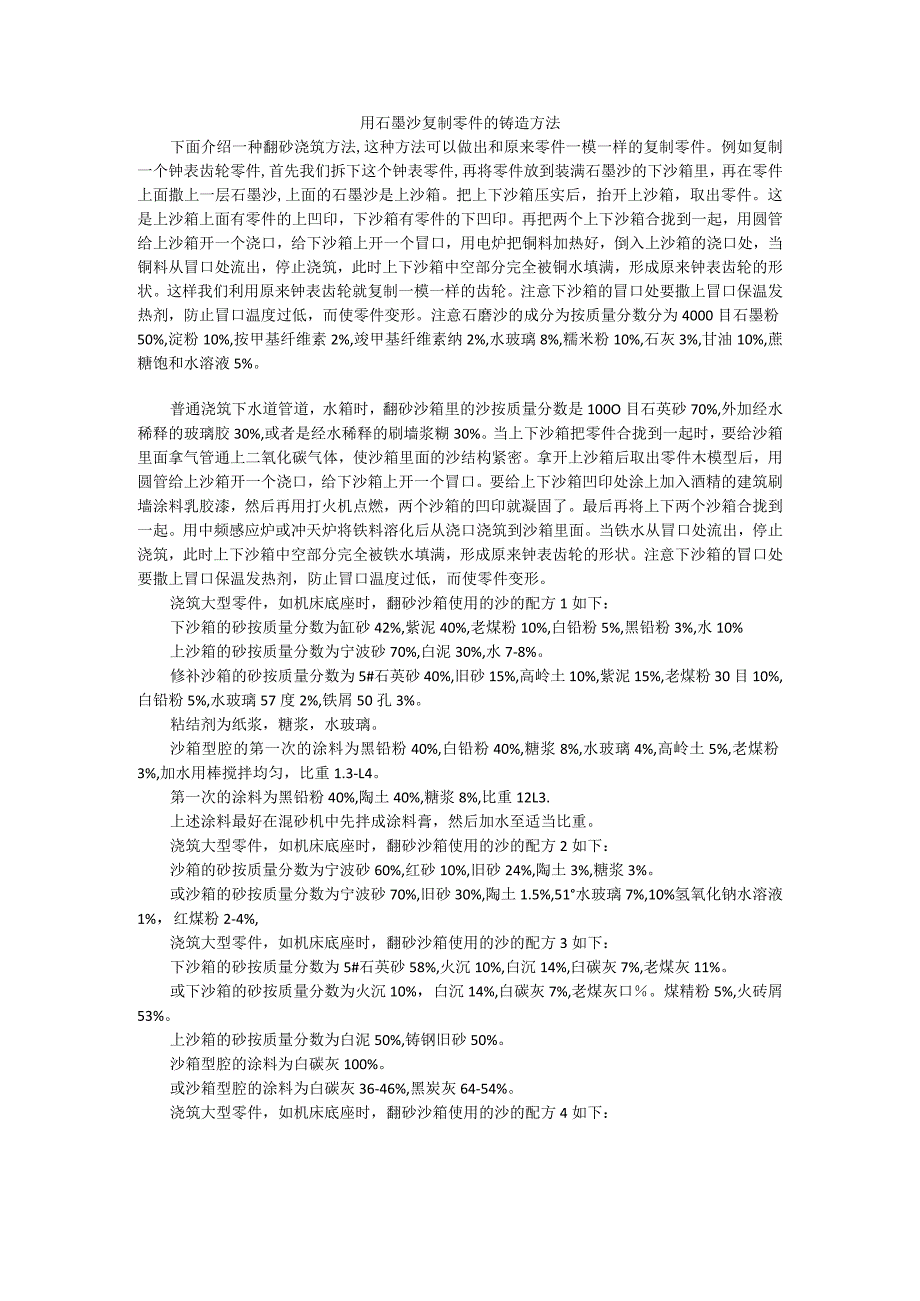

1、用石墨沙复制零件的铸造方法下面介绍一种翻砂浇筑方法,这种方法可以做出和原来零件一模一样的复制零件。例如复制一个钟表齿轮零件,首先我们拆下这个钟表零件,再将零件放到装满石墨沙的下沙箱里，再在零件上面撒上一层石墨沙,上面的石墨沙是上沙箱。把上下沙箱压实后，抬开上沙箱，取出零件。这是上沙箱上面有零件的上凹印，下沙箱有零件的下凹印。再把两个上下沙箱合拢到一起，用圆管给上沙箱开一个浇口，给下沙箱上开一个冒口，用电炉把铜料加热好，倒入上沙箱的浇口处，当铜料从冒口处流出，停止浇筑，此时上下沙箱中空部分完全被铜水填满，形成原来钟表齿轮的形状。这样我们利用原来钟表齿轮就复制一模一样的齿轮。注意下沙箱的冒口处要撒
2、上冒口保温发热剂，防止冒口温度过低，而使零件变形。注意石磨沙的成分为按质量分数分为4000目石墨粉50%,淀粉10%,按甲基纤维素2%,竣甲基纤维素纳2%,水玻璃8%,糯米粉10%,石灰3%,甘油10%,蔗糖饱和水溶液5%。普通浇筑下水道管道，水箱时，翻砂沙箱里的沙按质量分数是100O目石英砂70%,外加经水稀释的玻璃胶30%,或者是经水稀释的刷墙浆糊30%。当上下沙箱把零件合拢到一起时，要给沙箱里面拿气管通上二氧化碳气体，使沙箱里面的沙结构紧密。拿开上沙箱后取出零件木模型后，用圆管给上沙箱开一个浇口，给下沙箱上开一个冒口。要给上下沙箱凹印处涂上加入酒精的建筑刷墙涂料乳胶漆，然后再用打火机点燃
3、，两个沙箱的凹印就凝固了。最后再将上下两个沙箱合拢到一起。用中频感应炉或冲天炉将铁料溶化后从浇口浇筑到沙箱里面。当铁水从冒口处流出，停止浇筑，此时上下沙箱中空部分完全被铁水填满，形成原来钟表齿轮的形状。注意下沙箱的冒口处要撒上冒口保温发热剂，防止冒口温度过低，而使零件变形。浇筑大型零件，如机床底座时，翻砂沙箱使用的沙的配方1如下：下沙箱的砂按质量分数为缸砂42%,紫泥40%,老煤粉10%,白铅粉5%,黑铅粉3%,水10%上沙箱的砂按质量分数为宁波砂70%,白泥30%,水7-8%。修补沙箱的砂按质量分数为5#石英砂40%,旧砂15%,高岭土10%,紫泥15%,老煤粉30目10%,白铅粉5%,水玻
4、璃57度2%,铁屑50孔3%。粘结剂为纸浆，糖浆，水玻璃。沙箱型腔的第一次的涂料为黑铅粉40%,白铅粉40%,糖浆8%,水玻璃4%,高岭土5%,老煤粉3%,加水用棒搅拌均匀，比重1.3-L4。第一次的涂料为黑铅粉40%,陶土40%,糖浆8%,比重12L3.上述涂料最好在混砂机中先拌成涂料膏，然后加水至适当比重。浇筑大型零件，如机床底座时，翻砂沙箱使用的沙的配方2如下：沙箱的砂按质量分数为宁波砂60%,红砂10%,旧砂24%,陶土3%,糖浆3%。或沙箱的砂按质量分数为宁波砂70%,旧砂30%,陶土1.5%,51水玻璃7%,10%氢氧化钠水溶液1%，红煤粉2-4%,浇筑大型零件，如机床底座时，翻砂

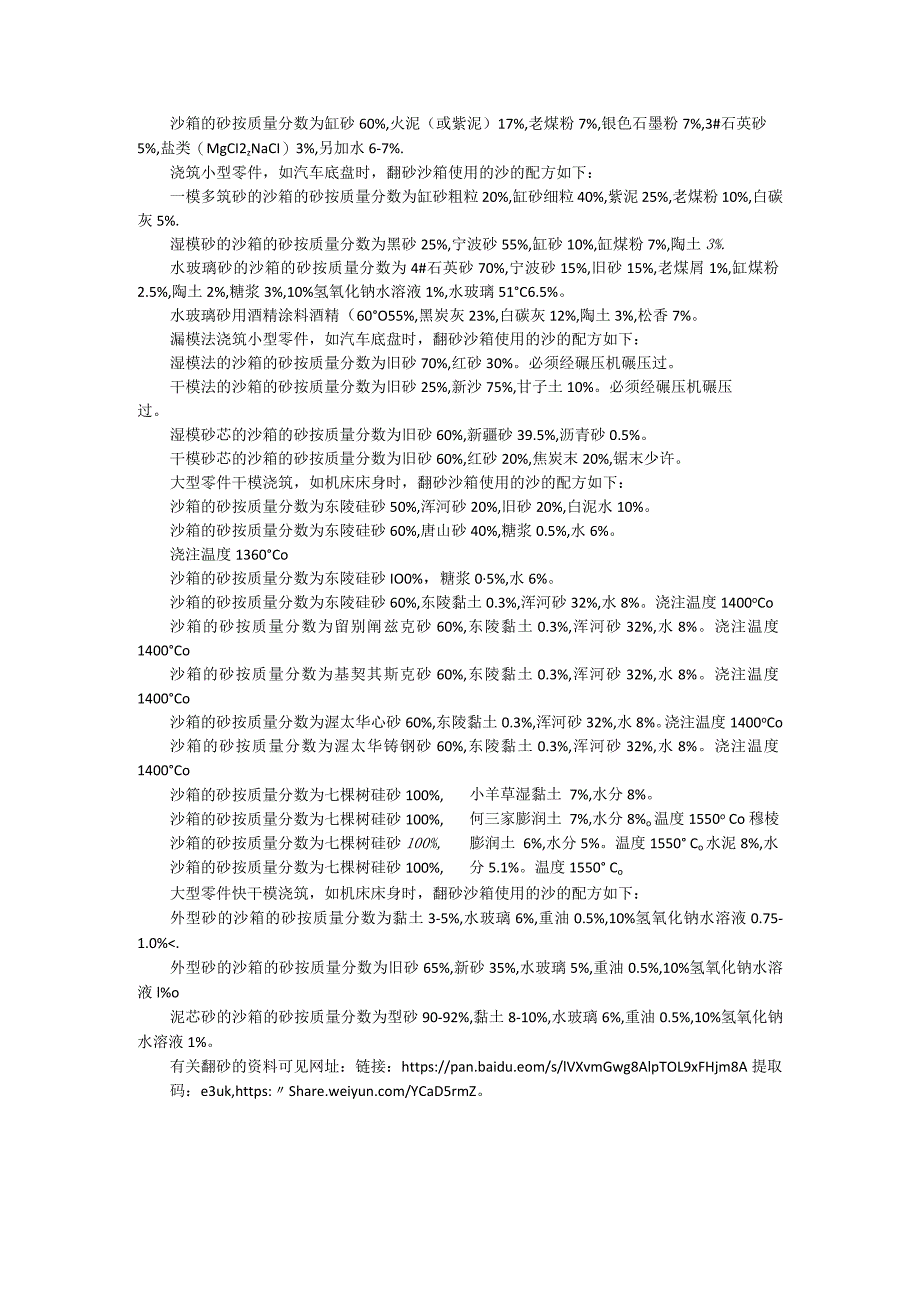

5、沙箱使用的沙的配方3如下：下沙箱的砂按质量分数为5#石英砂58%,火沉10%,白沉14%,臼碳灰7%,老煤灰11%。或下沙箱的砂按质量分数为火沉10%，白沉14%,白碳灰7%,老煤灰口。煤精粉5%,火砖屑53%。上沙箱的砂按质量分数为白泥50%,铸钢旧砂50%。沙箱型腔的涂料为白碳灰100%。或沙箱型腔的涂料为白碳灰36-46%,黑炭灰64-54%。浇筑大型零件，如机床底座时，翻砂沙箱使用的沙的配方4如下：沙箱的砂按质量分数为缸砂60%,火泥（或紫泥）17%,老煤粉7%,银色石墨粉7%,3#石英砂5%,盐类（MgCI2zNaCI）3%,另加水6-7%.浇筑小型零件，如汽车底盘时，翻砂沙箱使用的
6、沙的配方如下：一模多筑砂的沙箱的砂按质量分数为缸砂粗粒20%,缸砂细粒40%,紫泥25%,老煤粉10%,白碳灰5%.湿模砂的沙箱的砂按质量分数为黑砂25%,宁波砂55%,缸砂10%,缸煤粉7%,陶土3%.水玻璃砂的沙箱的砂按质量分数为4#石英砂70%,宁波砂15%,旧砂15%,老煤屑1%,缸煤粉2.5%,陶土2%,糖浆3%,10%氢氧化钠水溶液1%,水玻璃51C6.5%。水玻璃砂用酒精涂料酒精（60O55%,黑炭灰23%,白碳灰12%,陶土3%,松香7%。漏模法浇筑小型零件，如汽车底盘时，翻砂沙箱使用的沙的配方如下：湿模法的沙箱的砂按质量分数为旧砂70%,红砂30%。必须经碾压机碾压过。干模法
7、的沙箱的砂按质量分数为旧砂25%,新沙75%,甘子土10%。必须经碾压机碾压过。湿模砂芯的沙箱的砂按质量分数为旧砂60%,新疆砂39.5%,沥青砂0.5%。干模砂芯的沙箱的砂按质量分数为旧砂60%,红砂20%,焦炭末20%,锯末少许。大型零件干模浇筑，如机床床身时，翻砂沙箱使用的沙的配方如下：沙箱的砂按质量分数为东陵硅砂50%,浑河砂20%,旧砂20%,白泥水10%。沙箱的砂按质量分数为东陵硅砂60%,唐山砂40%,糖浆0.5%,水6%。浇注温度1360Co沙箱的砂按质量分数为东陵硅砂IO0%，糖浆05%,水6%。沙箱的砂按质量分数为东陵硅砂60%,东陵黏土0.3%,浑河砂32%,水8%。浇注
8、温度1400oCo沙箱的砂按质量分数为留别阐兹克砂60%,东陵黏土0.3%,浑河砂32%,水8%。浇注温度1400Co沙箱的砂按质量分数为基契其斯克砂60%,东陵黏土0.3%,浑河砂32%,水8%。浇注温度1400Co沙箱的砂按质量分数为渥太华心砂60%,东陵黏土0.3%,浑河砂32%,水8%。浇注温度1400oCo沙箱的砂按质量分数为渥太华铸钢砂60%,东陵黏土0.3%,浑河砂32%,水8%。浇注温度1400Co沙箱的砂按质量分数为七棵树硅砂100%, 沙箱的砂按质量分数为七棵树硅砂100%, 沙箱的砂按质量分数为七棵树硅砂100%, 沙箱的砂按质量分数为七棵树硅砂100%,小羊草湿黏土 7
9、%,水分8%。何三家膨润土 7%,水分8%o温度1550o Co 穆棱膨润土 6%,水分5%。温度1550 Co 水泥8%,水分5.1%。温度1550 Co大型零件快干模浇筑，如机床床身时，翻砂沙箱使用的沙的配方如下：外型砂的沙箱的砂按质量分数为黏土3-5%,水玻璃6%,重油0.5%,10%氢氧化钠水溶液0.75-1.0%.外型砂的沙箱的砂按质量分数为旧砂65%,新砂35%,水玻璃5%,重油0.5%,10%氢氧化钠水溶液l%o泥芯砂的沙箱的砂按质量分数为型砂90-92%,黏土8-10%,水玻璃6%,重油0.5%,10%氢氧化钠水溶液1%。有关翻砂的资料可见网址：链接：https:/pan.baidu.eom/s/lVXvmGwg8AlpTOL9xFHjm8A提取码：e3uk,https:S
