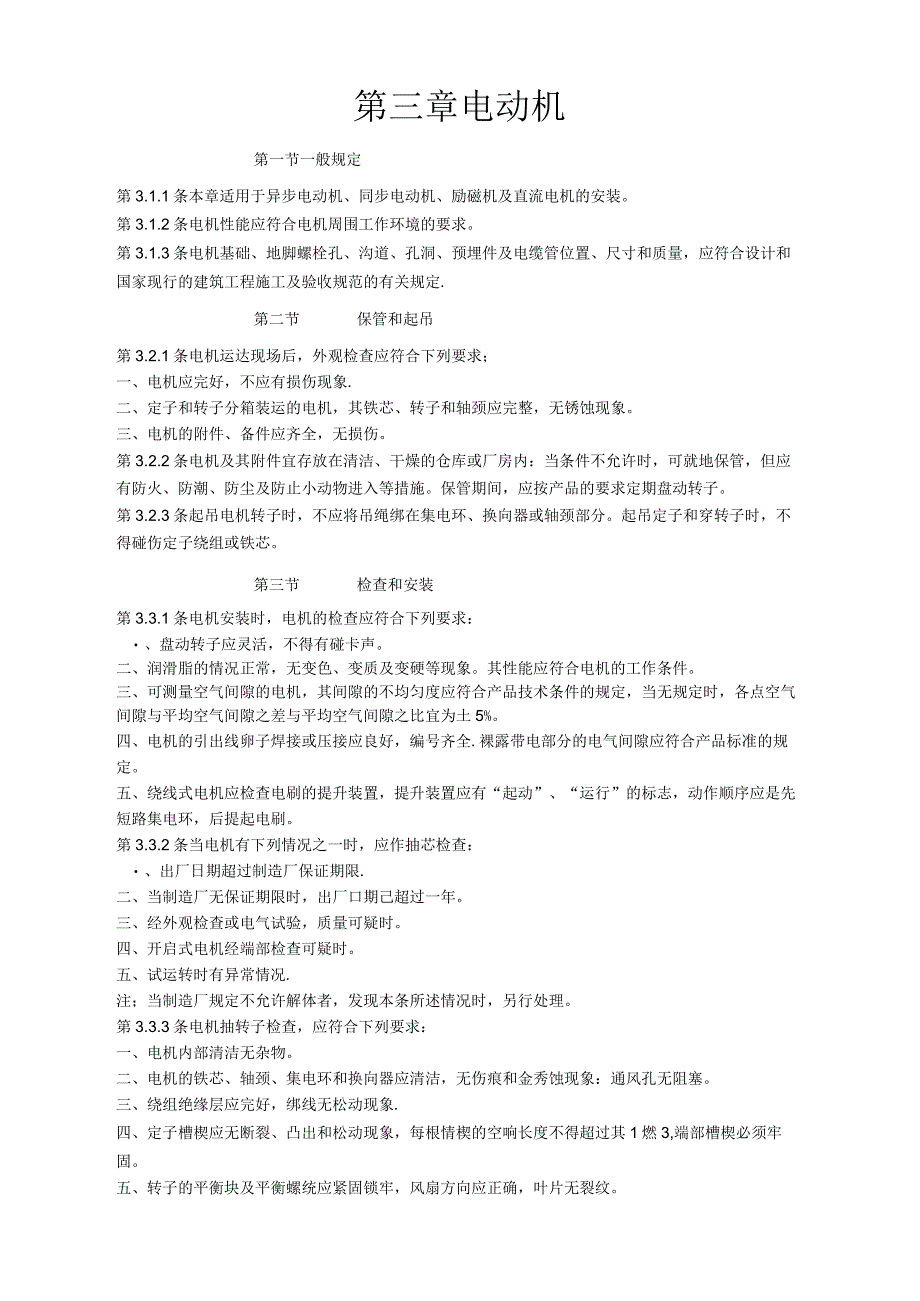

1、第三章电动机第一节一般规定第3.1.1条本章适用于异步电动机、同步电动机、励磁机及直流电机的安装。第3.1.2条电机性能应符合电机周围工作环境的要求。第3.1.3条电机基础、地脚螺栓孔、沟道、孔洞、预埋件及电缆管位置、尺寸和质量，应符合设计和国家现行的建筑工程施工及验收规范的有关规定.第二节保管和起吊第3.2.1条电机运达现场后，外观检查应符合下列要求；一、电机应完好，不应有损伤现象.二、定子和转子分箱装运的电机，其铁芯、转子和轴颈应完整，无锈蚀现象。三、电机的附件、备件应齐全，无损伤。第3.2.2条电机及其附件宜存放在清洁、干燥的仓库或厂房内：当条件不允许时，可就地保管，但应有防火、防潮、防
2、尘及防止小动物进入等措施。保管期间，应按产品的要求定期盘动转子。第3.2.3条起吊电机转子时，不应将吊绳绑在集电环、换向器或轴颈部分。起吊定子和穿转子时，不得碰伤定子绕组或铁芯。第三节检查和安装第3.3.1条电机安装时，电机的检查应符合下列要求：、盘动转子应灵活，不得有碰卡声。二、润滑脂的情况正常，无变色、变质及变硬等现象。其性能应符合电机的工作条件。三、可测量空气间隙的电机，其间隙的不均匀度应符合产品技术条件的规定，当无规定时，各点空气间隙与平均空气间隙之差与平均空气间隙之比宜为土5%。四、电机的引出线卵子焊接或压接应良好，编号齐全.裸露带电部分的电气间隙应符合产品标准的规定。五、绕线式电机
3、应检查电刷的提升装置，提升装置应有“起动”、“运行”的标志，动作顺序应是先短路集电环，后提起电刷。第3.3.2条当电机有下列情况之一时，应作抽芯检查：、出厂日期超过制造厂保证期限.二、当制造厂无保证期限时，出厂口期己超过一年。三、经外观检查或电气试验，质量可疑时。四、开启式电机经端部检查可疑时。五、试运转时有异常情况.注；当制造厂规定不允许解体者，发现本条所述情况时，另行处理。第3.3.3条电机抽转子检查，应符合下列要求：一、电机内部清洁无杂物。二、电机的铁芯、轴颈、集电环和换向器应清洁，无伤痕和金秀蚀现象：通风孔无阻塞。三、绕组绝缘层应完好，绑线无松动现象.四、定子槽楔应无断裂、凸出和松动现

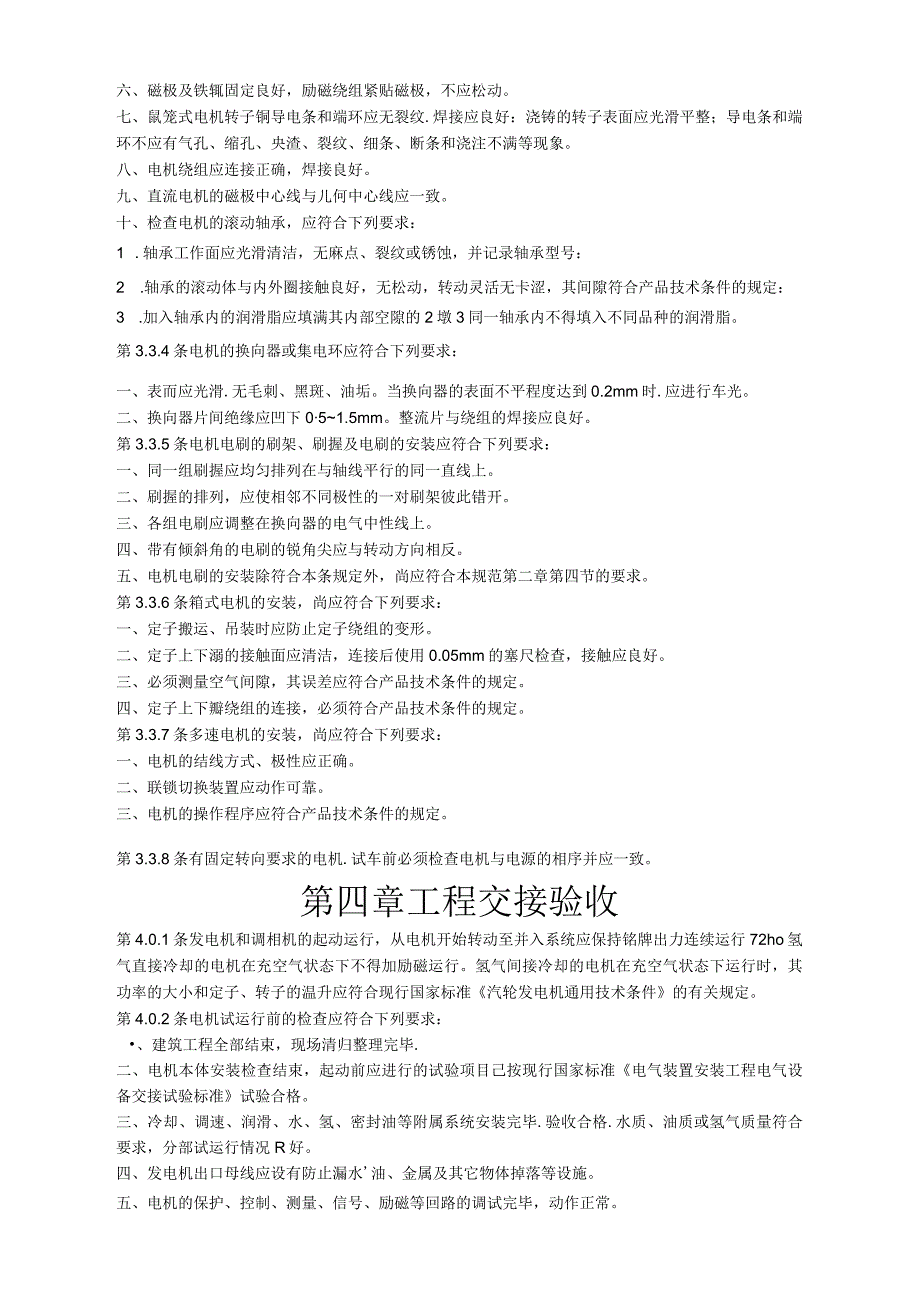

4、象，每根情楔的空响长度不得超过其1燃3,端部槽楔必须牢固。五、转子的平衡块及平衡螺统应紧固锁牢，风扇方向应正确，叶片无裂纹。六、磁极及铁辄固定良好，励磁绕组紧贴磁极，不应松动。七、鼠笼式电机转子铜导电条和端环应无裂纹.焊接应良好：浇铸的转子表面应光滑平整；导电条和端环不应有气孔、缩孔、央渣、裂纹、细条、断条和浇注不满等现象。八、电机绕组应连接正确，焊接良好。九、直流电机的磁极中心线与儿何中心线应一致。十、检查电机的滚动轴承，应符合下列要求：1 .轴承工作面应光滑清洁，无麻点、裂纹或锈蚀，并记录轴承型号：2 .轴承的滚动体与内外圈接触良好，无松动，转动灵活无卡涩，其间隙符合产品技术条件的规定：3
5、 .加入轴承内的润滑脂应填满其内部空隙的2墩3同一轴承内不得填入不同品种的润滑脂。第3.3.4条电机的换向器或集电环应符合下列要求：一、表而应光滑.无毛刺、黑斑、油垢。当换向器的表面不平程度达到0.2mm时.应进行车光。二、换向器片间绝缘应凹下051.5mm。整流片与绕组的焊接应良好。第3.3.5条电机电刷的刷架、刷握及电刷的安装应符合下列要求：一、同一组刷握应均匀排列在与轴线平行的同一直线上。二、刷握的排列，应使相邻不同极性的一对刷架彼此错开。三、各组电刷应调整在换向器的电气中性线上。四、带有倾斜角的电刷的锐角尖应与转动方向相反。五、电机电刷的安装除符合本条规定外，尚应符合本规范第二章第四节
6、的要求。第3.3.6条箱式电机的安装，尚应符合下列要求：一、定子搬运、吊装时应防止定子绕组的变形。二、定子上下溺的接触面应清洁，连接后使用0.05mm的塞尺检查，接触应良好。三、必须测量空气间隙，其误差应符合产品技术条件的规定。四、定子上下瓣绕组的连接，必须符合产品技术条件的规定。第3.3.7条多速电机的安装，尚应符合下列要求：一、电机的结线方式、极性应正确。二、联锁切换装置应动作可靠。三、电机的操作程序应符合产品技术条件的规定。第3.3.8条有固定转向要求的电机.试车前必须检查电机与电源的相序并应一致。第四章工程交接验收第4.0.1条发电机和调相机的起动运行，从电机开始转动至并入系统应保持铭
7、牌出力连续运行72ho氢气直接冷却的电机在充空气状态下不得加励磁运行。氢气间接冷却的电机在充空气状态下运行时，其功率的大小和定子、转子的温升应符合现行国家标准汽轮发电机通用技术条件的有关规定。第4.0.2条电机试运行前的检查应符合下列要求：、建筑工程全部结束，现场清归整理完毕.二、电机本体安装检查结束，起动前应进行的试验项目己按现行国家标准电气装置安装工程电气设备交接试验标准试验合格。三、冷却、调速、润滑、水、氢、密封油等附属系统安装完毕.验收合格.水质、油质或氢气质量符合要求，分部试运行情况R好。四、发电机出口母线应设有防止漏水油、金属及其它物体掉落等设施。五、电机的保护、控制、测量、信号、

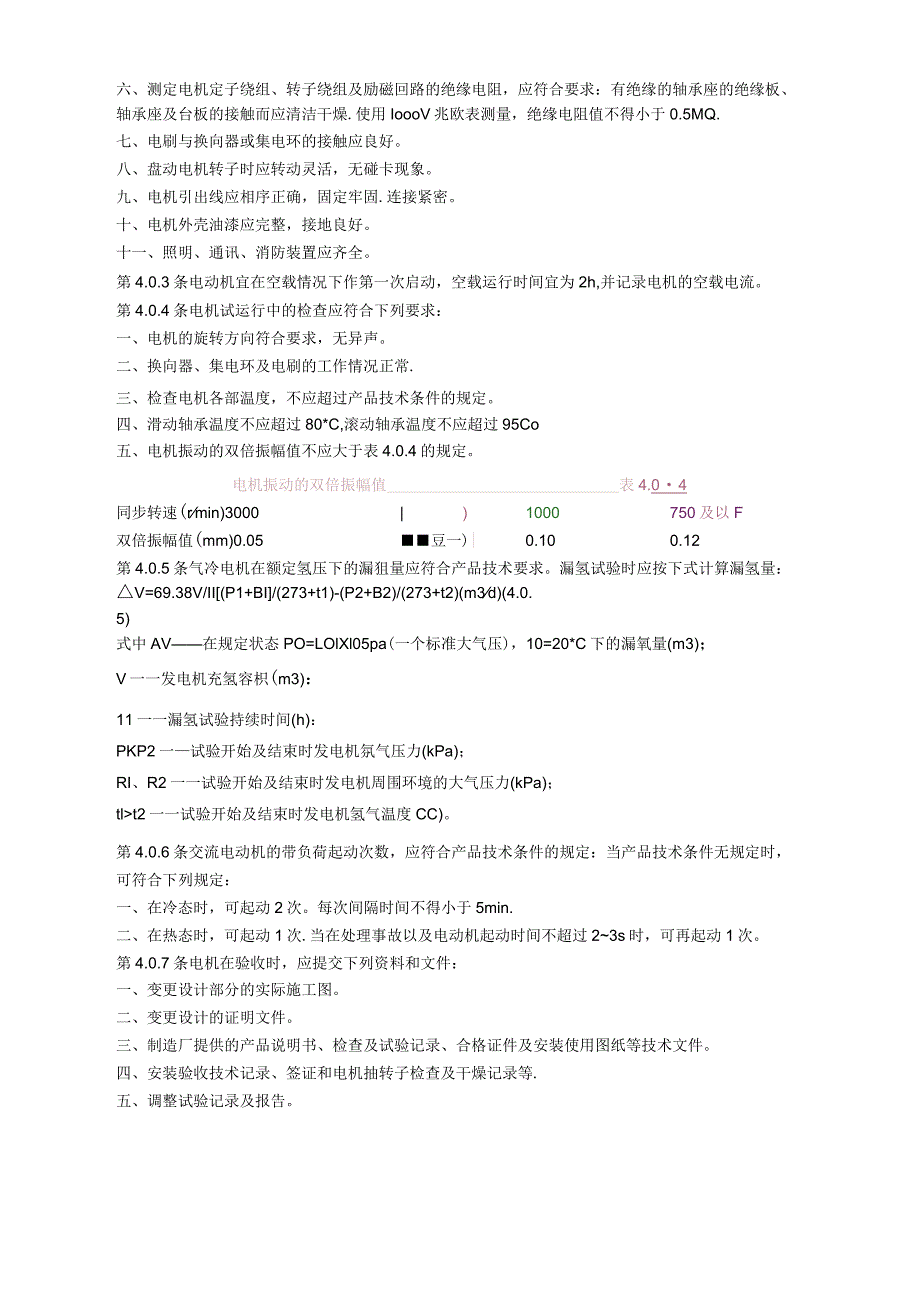

8、励磁等回路的调试完毕，动作正常。六、测定电机定子绕组、转子绕组及励磁回路的绝缘电阻，应符合要求：有绝缘的轴承座的绝缘板、轴承座及台板的接触而应清洁干燥.使用IoooV兆欧表测量，绝缘电阻值不得小于0.5MQ.七、电刷与换向器或集电环的接触应良好。八、盘动电机转子时应转动灵活，无碰卡现象。九、电机引出线应相序正确，固定牢固.连接紧密。十、电机外壳油漆应完整，接地良好。十一、照明、通讯、消防装置应齐全。第4.0.3条电动机宜在空载情况下作第一次启动，空载运行时间宜为2h,并记录电机的空载电流。第4.0.4条电机试运行中的检查应符合下列要求：一、电机的旋转方向符合要求，无异声。二、换向器、集电环及电
9、刷的工作情况正常.三、检查电机各部温度，不应超过产品技术条件的规定。四、滑动轴承温度不应超过80*C,滚动轴承温度不应超过95Co五、电机振动的双倍振幅值不应大于表4.0.4的规定。电机振动的双倍振幅值表4.04同步转速(rmin)3000|)1000750及以F双倍振幅值(mm)0.05豆一)|0.100.12第4.0.5条气冷电机在额定氢压下的漏狙量应符合产品技术要求。漏氢试验时应按下式计算漏氢量：V=69.38V/II(P1+BI/(273+t1)-(P2+B2)/(273+t2)(m3d)(4.0.5)式中AV在规定状态PO=LOlXl05pa(一个标准大气压)，10=20*C下的漏氧
10、量(m3)；V一一发电机充氢容枳(m3)：11一一漏氢试验持续时间(h)：PKP2一试验开始及结束时发电机氛气压力(kPa)；RI、R2一一试验开始及结束时发电机周围环境的大气压力(kPa)；tlt2一一试验开始及结束时发电机氢气温度CC)。第4.0.6条交流电动机的带负荷起动次数，应符合产品技术条件的规定：当产品技术条件无规定时，可符合下列规定：一、在冷态时，可起动2次。每次间隔时间不得小于5min.二、在热态时，可起动1次.当在处理事故以及电动机起动时间不超过23s时，可再起动1次。第4.0.7条电机在验收时，应提交下列资料和文件：一、变更设计部分的实际施工图。二、变更设计的证明文件。三、制造厂提供的产品说明书、检查及试验记录、合格证件及安装使用图纸等技术文件。四、安装验收技术记录、签证和电机抽转子检查及干燥记录等.五、调整试验记录及报告。
