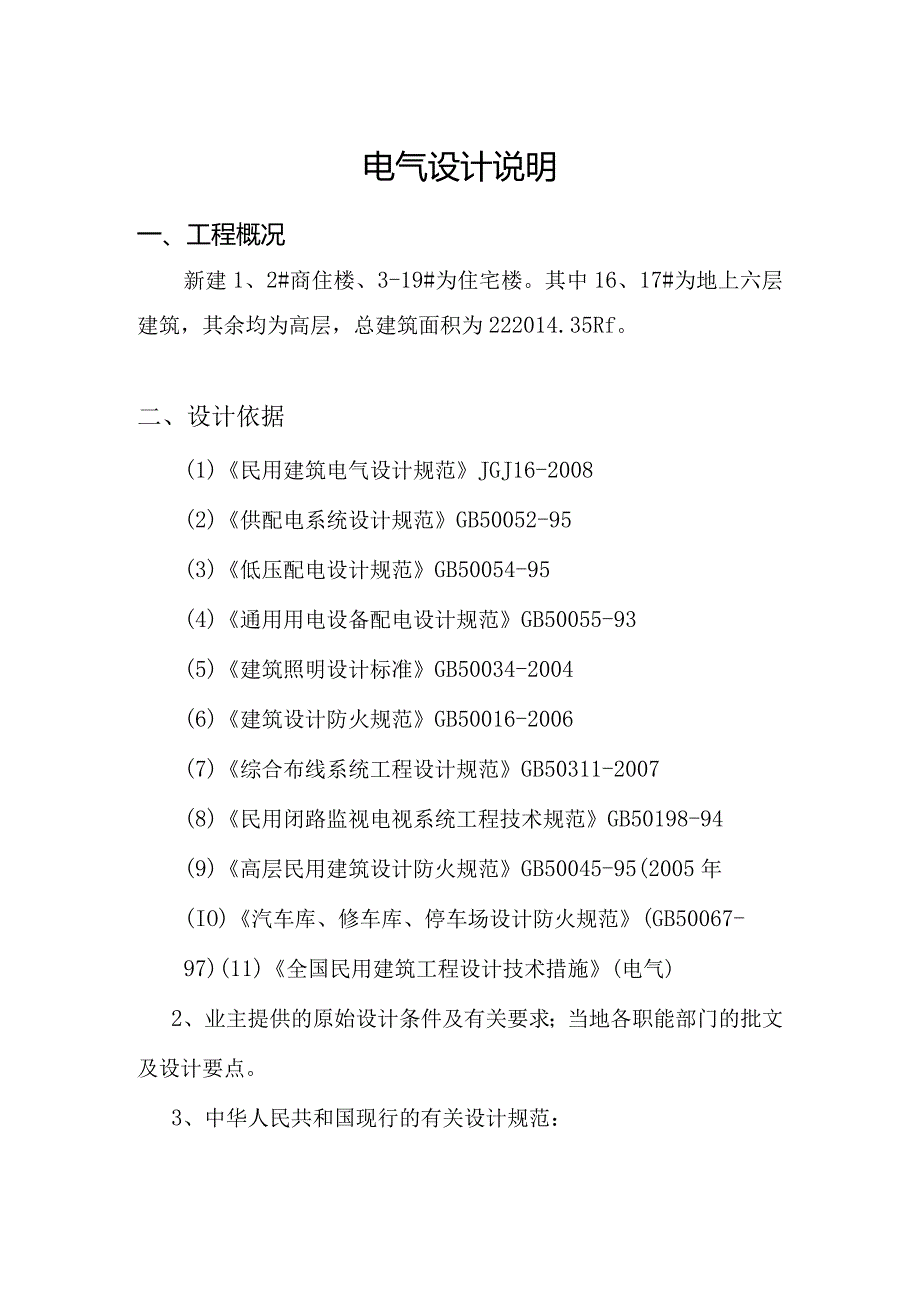

1、电气设计说明一、工程概况新建1、2#商住楼、3-19#为住宅楼。其中16、17#为地上六层建筑，其余均为高层，总建筑面积为222014.35Rf。二、设计依据(1)民用建筑电气设计规范JGJ16-2008(2)供配电系统设计规范GB50052-95(3)低压配电设计规范GB50054-95(4)通用用电设备配电设计规范GB50055-93(5)建筑照明设计标准GB50034-2004(6)建筑设计防火规范GB50016-2006(7)综合布线系统工程设计规范GB50311-2007(8)民用闭路监视电视系统工程技术规范GB50198-94(9)高层民用建筑设计防火规范GB50045-95(20

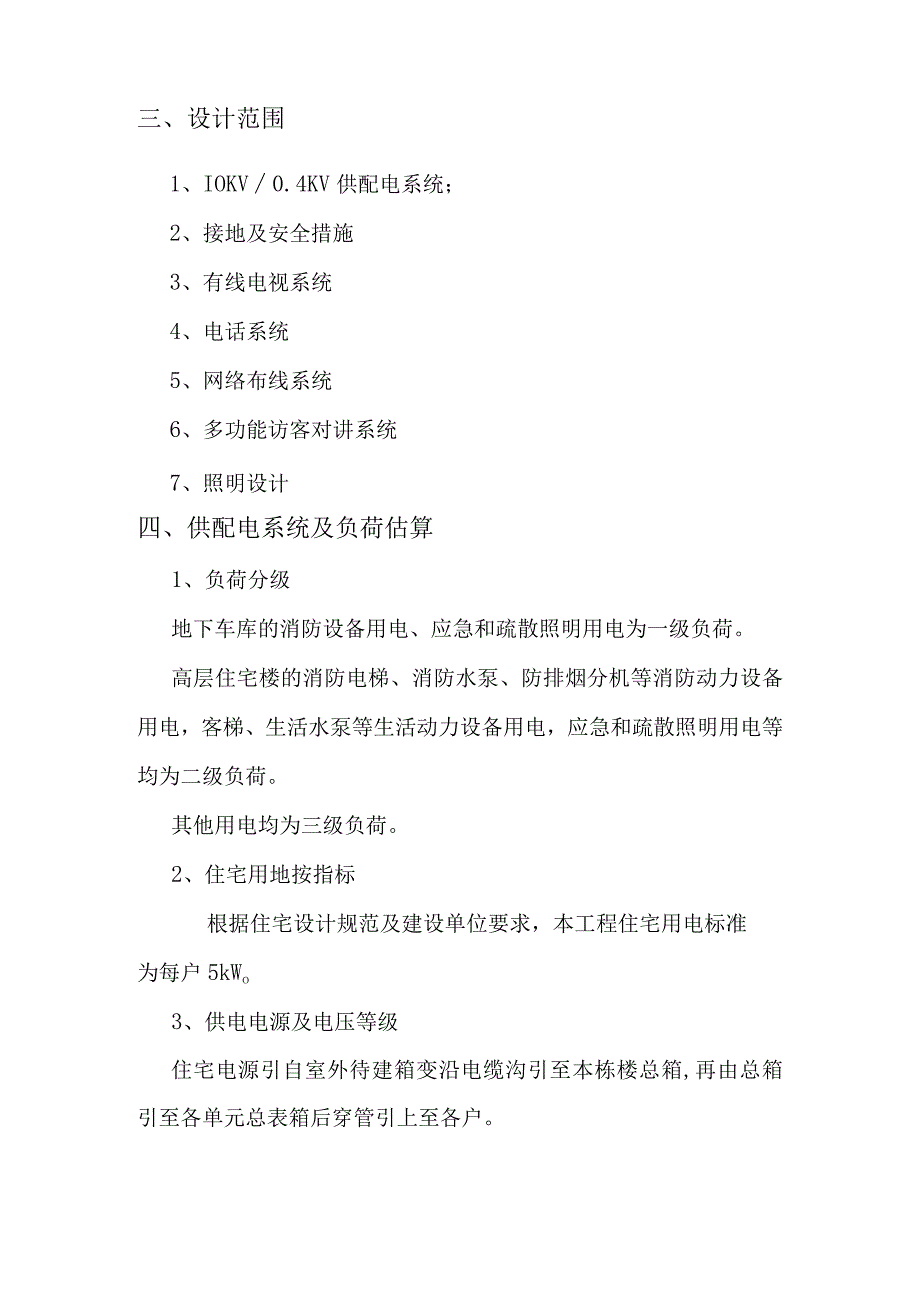

2、05年(IO)汽车库、修车库、停车场设计防火规范(GB50067-97)(11)全国民用建筑工程设计技术措施(电气)2、业主提供的原始设计条件及有关要求；当地各职能部门的批文及设计要点。3、中华人民共和国现行的有关设计规范：三、设计范围1、IOKV0.4KV供配电系统；2、接地及安全措施3、有线电视系统4、电话系统5、网络布线系统6、多功能访客对讲系统7、照明设计四、供配电系统及负荷估算1、负荷分级地下车库的消防设备用电、应急和疏散照明用电为一级负荷。高层住宅楼的消防电梯、消防水泵、防排烟分机等消防动力设备用电，客梯、生活水泵等生活动力设备用电，应急和疏散照明用电等均为二级负荷。其他用电均为三

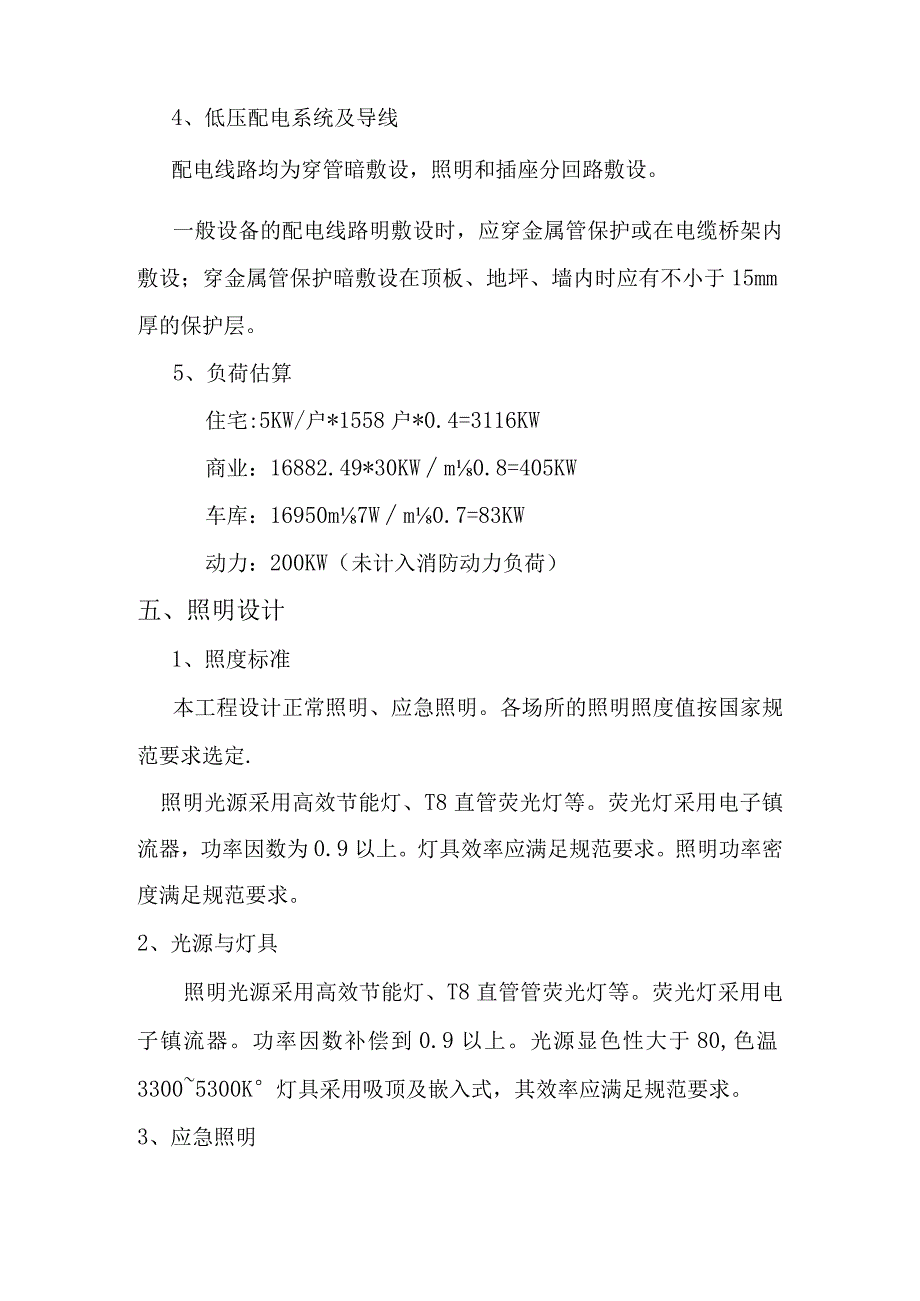

3、级负荷。2、住宅用地按指标根据住宅设计规范及建设单位要求，本工程住宅用电标准为每户5kWo3、供电电源及电压等级住宅电源引自室外待建箱变沿电缆沟引至本栋楼总箱,再由总箱引至各单元总表箱后穿管引上至各户。4、低压配电系统及导线配电线路均为穿管暗敷设，照明和插座分回路敷设。一般设备的配电线路明敷设时，应穿金属管保护或在电缆桥架内敷设；穿金属管保护暗敷设在顶板、地坪、墙内时应有不小于15mm厚的保护层。5、负荷估算住宅:5KW/户*1558户*0.4=3116KW商业：16882.49*30KWm0.8=405KW车库：16950m7Wm0.7=83KW动力：200KW（未计入消防动力负荷）五、照明
4、设计1、照度标准本工程设计正常照明、应急照明。各场所的照明照度值按国家规范要求选定.照明光源采用高效节能灯、T8直管荧光灯等。荧光灯采用电子镇流器，功率因数为0.9以上。灯具效率应满足规范要求。照明功率密度满足规范要求。2、光源与灯具照明光源采用高效节能灯、T8直管管荧光灯等。荧光灯采用电子镇流器。功率因数补偿到0.9以上。光源显色性大于80,色温33005300K灯具采用吸顶及嵌入式，其效率应满足规范要求。3、应急照明疏散通道出入口设置疏散指示标志灯。安全出口照明及疏散照明持续运行，其它部分的应急照明非持续运行。作为应急照明用的灯具应采用带非燃烧材料的保护罩。应急照明备用电源采用自带蓄电池，
5、持续供电时间不小于30mino4、照明控制一般场所的灯光由现场配电箱及就地的墙壁开关控制。1、照明线路室内照明主干线均选用BV型绝缘铜芯线,室内接地主干线均选用BV型铜芯线同穿焊接钢管暗敷设，室内照明分支线均选用BV-2X2.5mn?铜芯线，室内插座分支线均选用BV-3X2.5mmz铜芯线.同穿阻燃PVC管暗敷设，穿PVC管管径为1-4根穿PVC20.4根以上穿PVC25。六、建筑物防雷1.本工程防雷按有关规范设定防雷，并设置总等电位联结。2 .本工程要求接地电阻Rl欧姆。3 .本工程采用总等电位联结，总等电位板由紫铜板制成，要求引入建筑的各种管线均应与总等电位可靠连接。总等电位联结线采用BV
6、TX25mm2pvC25,总等电位联结均采用等电位卡子，禁止在金属管道上焊接。有淋浴室的卫生间采用局部等电位联结，从适当地方引出两根大于嬲C16结构钢筋至局部等电位箱(LEB),局部等电位箱暗装，底边距地03m。将卫生间内所有金属管道、金属构件联结。具体做法参见国标图集等电位联结安装02D501-2o4 .过电压保护：在电源总配电柜内装第二级电涌保护器(SPD)o5 .有线电视系统引入端、电话引入端等处设过电压保护装置。6 .本工程接地型式采用TN-C-S系统，电源在进户处做重复接地。七、网络布线系统1.每户按1根网线考虑；在书房设一个计算机插座.2 .由室外引来的数据网线至一层的网络设备配线
7、柜，再由配线柜配线给各层的住宅用户.3 .由室外引入楼内的数据网线选用4芯非屏蔽多模光纤,穿SC40管埋地暗敷；引至各户接线箱及计算机插座的线路采用超五类4对双绞线，穿PVC管沿墙及楼板暗敷。4 .计算机插座选用RJ45超五类型.与网线匹配.底边距地0.3m暗装。八、有线电视系统1 .电视信号由室外有线电视网的市政接口引来,进楼处预埋1根SC40钢管。2 .系统采用750MHZ邻频传输，要求用户电平满足64%p4dB;图象清晰度不低于4级。3 .放大器箱及分支分配器箱均安装在一层暗装，底边距地0.3mo4 .干线电缆选用SDVC-75-9,穿PVC25管。支线电缆选用SDVC-75-5,穿PV
8、C20管。沿墙及楼板暗敷。每户在起居室及主卧室各设一个电视插座；用户电视插座暗装，底边距地0.3mo九、电话系统1.住宅每户按1对电话线考虑，在起居厅、卧室等处各设一个电话插座。2 .市政电话电缆先由室外引入一层电话组线箱，再由总接线箱穿管引上至各层分线给住户家居盒，再由住户多媒体箱跳线给户内的每个电话插座。3 .电话电缆及电话线分别选用HYA和RVS型，穿PVC管敷设。电话干线电缆在地面内暗敷、电话支线沿墙及楼板暗敷。4 .电话组线箱在一层安装，底边距地0.5m。住户家居盒在每户住宅内嵌墙暗装，底边距地0.5m。电话插座暗装，底边距地0.3mo十、多功能访客对讲系统1 .本工程采用多线制访客对讲系统，2 .本楼设独立的访客对讲系统，门口机嵌墙安装，底边距地1. 5m,对讲分机挂墙安装在住户门厅内.距地1.5mo
