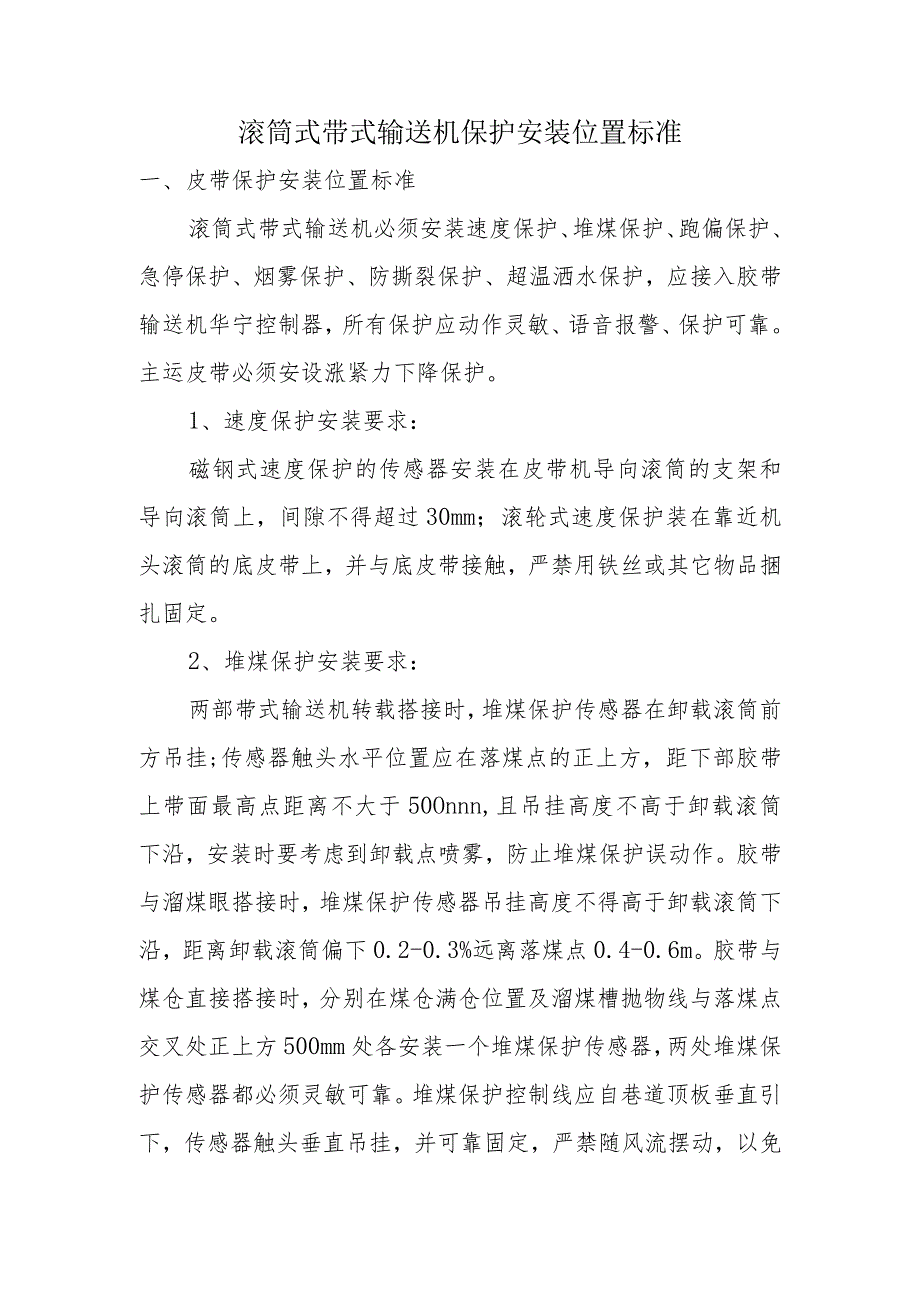

皮带保护安装位置标准20190121 .docx_第1页
第1页 / 共3页

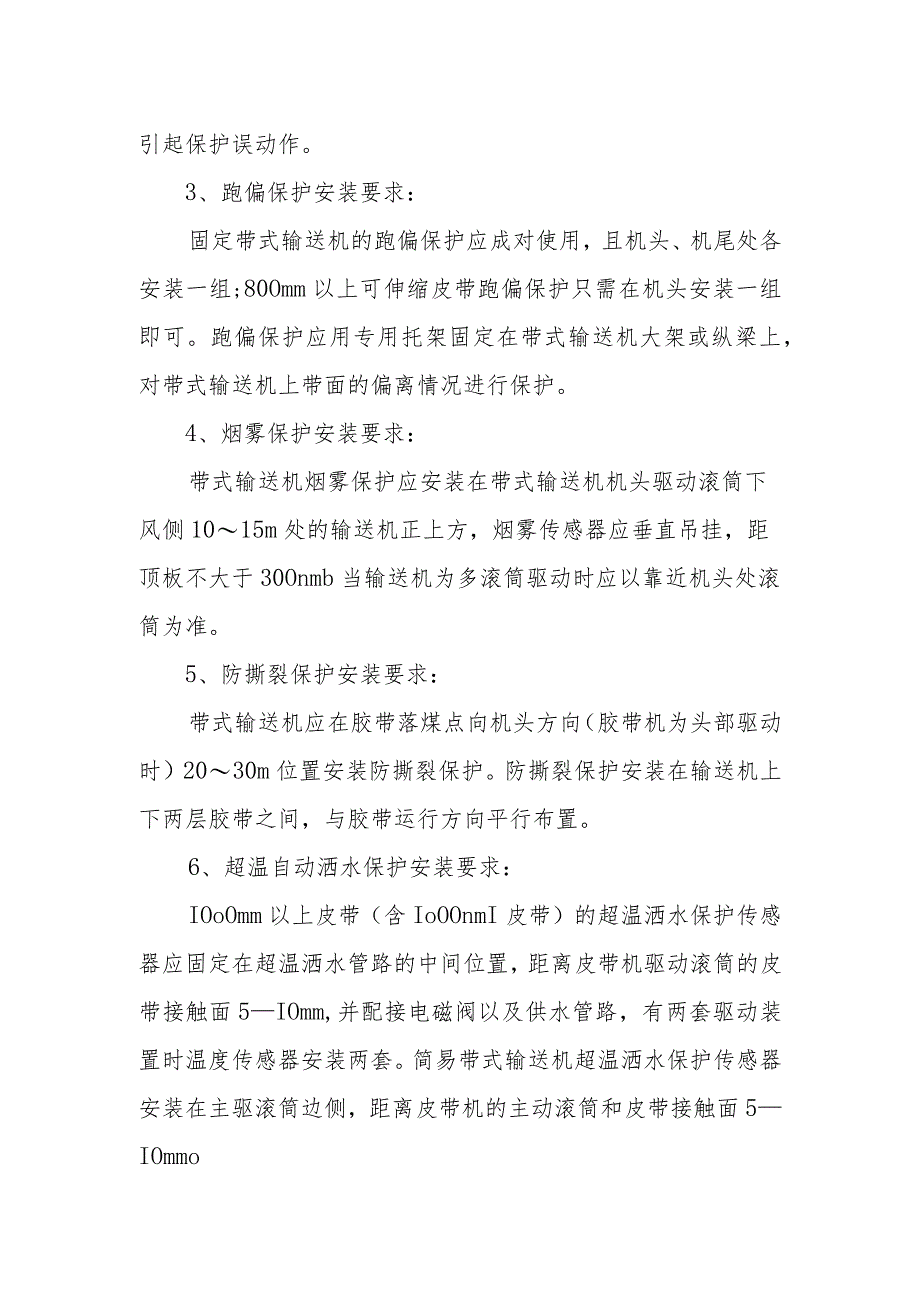

皮带保护安装位置标准20190121 .docx_第2页
第2页 / 共3页

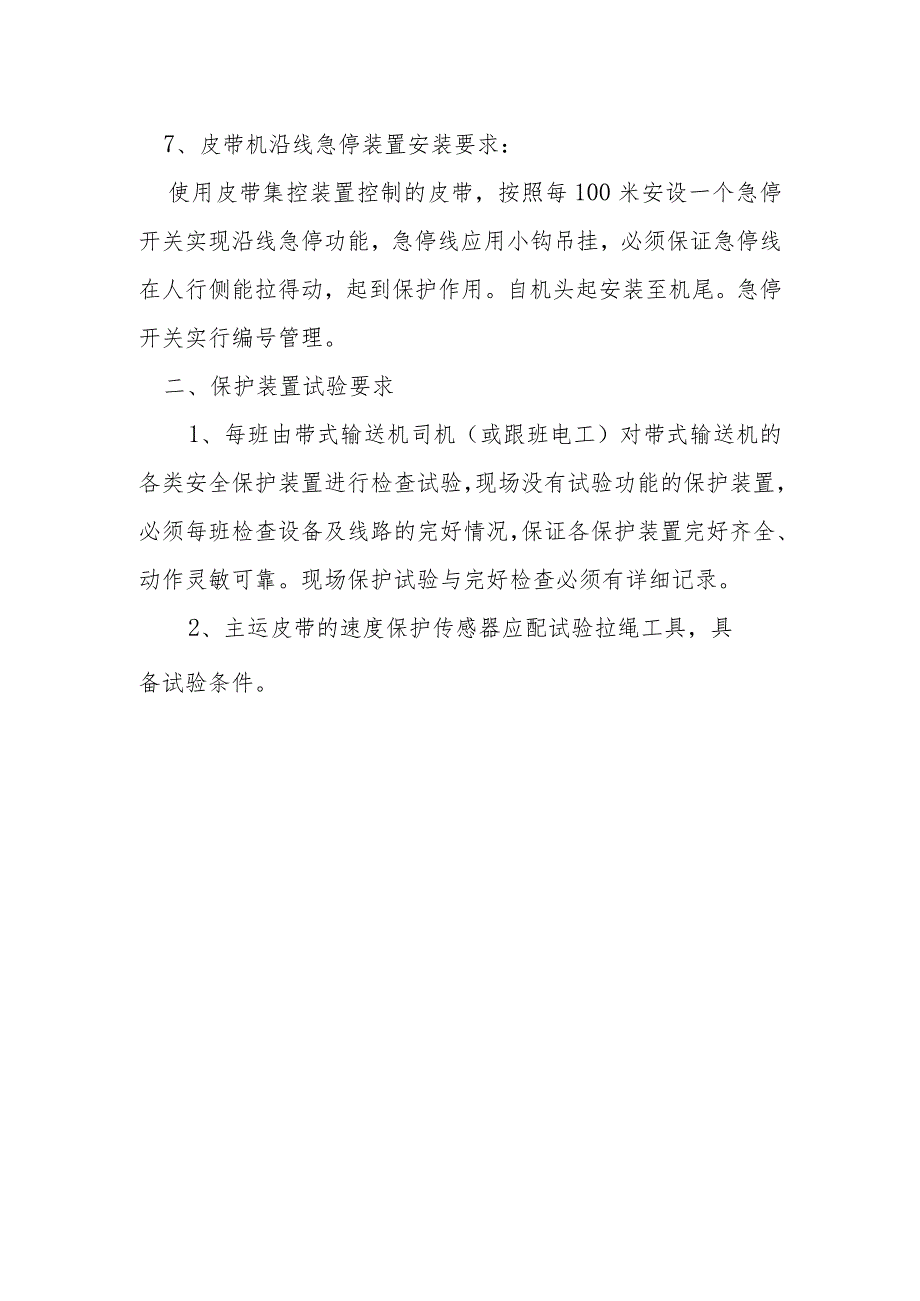

皮带保护安装位置标准20190121 .docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《皮带保护安装位置标准20190121 .docx》由会员分享,可在线阅读,更多相关《皮带保护安装位置标准20190121 .docx(3页珍藏版)》请在第壹文秘上搜索。

1、滚筒式带式输送机保护安装位置标准一、皮带保护安装位置标准滚筒式带式输送机必须安装速度保护、堆煤保护、跑偏保护、急停保护、烟雾保护、防撕裂保护、超温洒水保护,应接入胶带输送机华宁控制器,所有保护应动作灵敏、语音报警、保护可靠。主运皮带必须安设涨紧力下降保护。1、速度保护安装要求:磁钢式速度保护的传感器安装在皮带机导向滚筒的支架和导向滚筒上,间隙不得超过30mm;滚轮式速度保护装在靠近机头滚筒的底皮带上,并与底皮带接触,严禁用铁丝或其它物品捆扎固定。2、堆煤保护安装要求:两部带式输送机转载搭接时,堆煤保护传感器在卸载滚筒前方吊挂;传感器触头水平位置应在落煤点的正上方,距下部胶带上带面最高点距离不大

2、于50Onnn,且吊挂高度不高于卸载滚筒下沿,安装时要考虑到卸载点喷雾,防止堆煤保护误动作。胶带与溜煤眼搭接时,堆煤保护传感器吊挂高度不得高于卸载滚筒下沿,距离卸载滚筒偏下0.2-0.3%远离落煤点0.4-0.6m。胶带与煤仓直接搭接时,分别在煤仓满仓位置及溜煤槽抛物线与落煤点交叉处正上方500mm处各安装一个堆煤保护传感器,两处堆煤保护传感器都必须灵敏可靠。堆煤保护控制线应自巷道顶板垂直引下,传感器触头垂直吊挂,并可靠固定,严禁随风流摆动,以免引起保护误动作。3、跑偏保护安装要求:固定带式输送机的跑偏保护应成对使用,且机头、机尾处各安装一组;80Omm以上可伸缩皮带跑偏保护只需在机头安装一组

3、即可。跑偏保护应用专用托架固定在带式输送机大架或纵梁上,对带式输送机上带面的偏离情况进行保护。4、烟雾保护安装要求:带式输送机烟雾保护应安装在带式输送机机头驱动滚筒下风侧1015m处的输送机正上方,烟雾传感器应垂直吊挂,距顶板不大于30Onmb当输送机为多滚筒驱动时应以靠近机头处滚筒为准。5、防撕裂保护安装要求:带式输送机应在胶带落煤点向机头方向(胶带机为头部驱动时)2030m位置安装防撕裂保护。防撕裂保护安装在输送机上下两层胶带之间,与胶带运行方向平行布置。6、超温自动洒水保护安装要求:IOoOmm以上皮带(含IoOOnmI皮带)的超温洒水保护传感器应固定在超温洒水管路的中间位置,距离皮带机

4、驱动滚筒的皮带接触面5IOmm,并配接电磁阀以及供水管路,有两套驱动装置时温度传感器安装两套。简易带式输送机超温洒水保护传感器安装在主驱滚筒边侧,距离皮带机的主动滚筒和皮带接触面5IOmmo7、皮带机沿线急停装置安装要求:使用皮带集控装置控制的皮带,按照每100米安设一个急停开关实现沿线急停功能,急停线应用小钩吊挂,必须保证急停线在人行侧能拉得动,起到保护作用。自机头起安装至机尾。急停开关实行编号管理。二、保护装置试验要求1、每班由带式输送机司机(或跟班电工)对带式输送机的各类安全保护装置进行检查试验,现场没有试验功能的保护装置,必须每班检查设备及线路的完好情况,保证各保护装置完好齐全、动作灵敏可靠。现场保护试验与完好检查必须有详细记录。2、主运皮带的速度保护传感器应配试验拉绳工具,具备试验条件。
