《硅PU塑胶篮球场施工方案.docx》由会员分享，可在线阅读，更多相关《硅PU塑胶篮球场施工方案.docx（7页珍藏版）》请在第壹文秘上搜索。

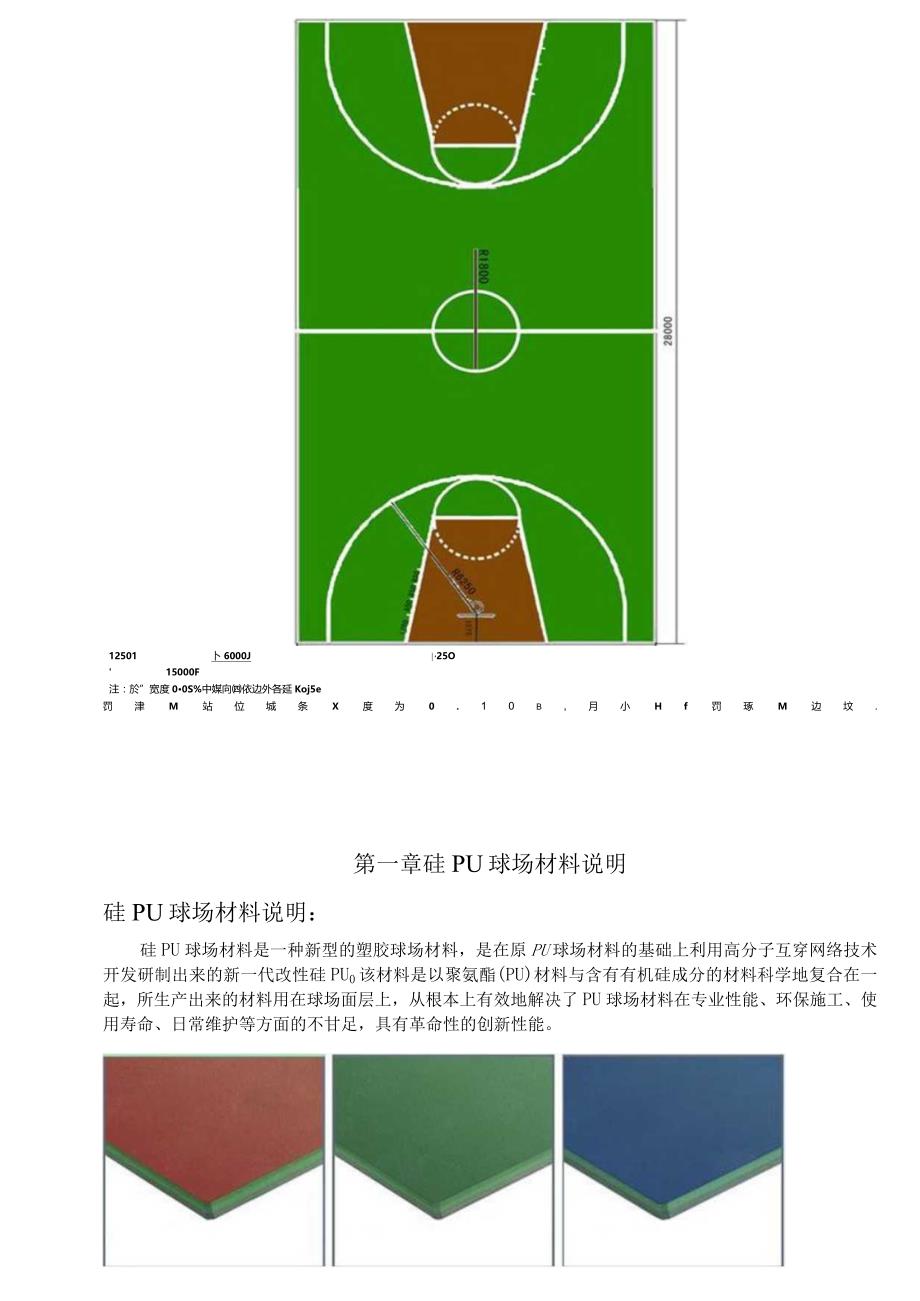

1、硅PU塑胶篮球场施工方案现代体育2013.3.1112501卜6000J,25O15000F注：於”宽度00S%中媒向依边外各延Koj5e罚津M站位城条X度为0.10b,月小Hf罚琢M边坟.第一章硅PU球场材料说明硅PU球场材料说明：硅PU球场材料是一种新型的塑胶球场材料，是在原PU球场材料的基础上利用高分子互穿网络技术开发研制出来的新一代改性硅PU0该材料是以聚氨酯(PU)材料与含有有机硅成分的材料科学地复合在一起，所生产出来的材料用在球场面层上，从根本上有效地解决了PU球场材料在专业性能、环保施工、使用寿命、日常维护等方面的不甘足，具有革命性的创新性能。环保型硅PU球场材料，是一种具有多功

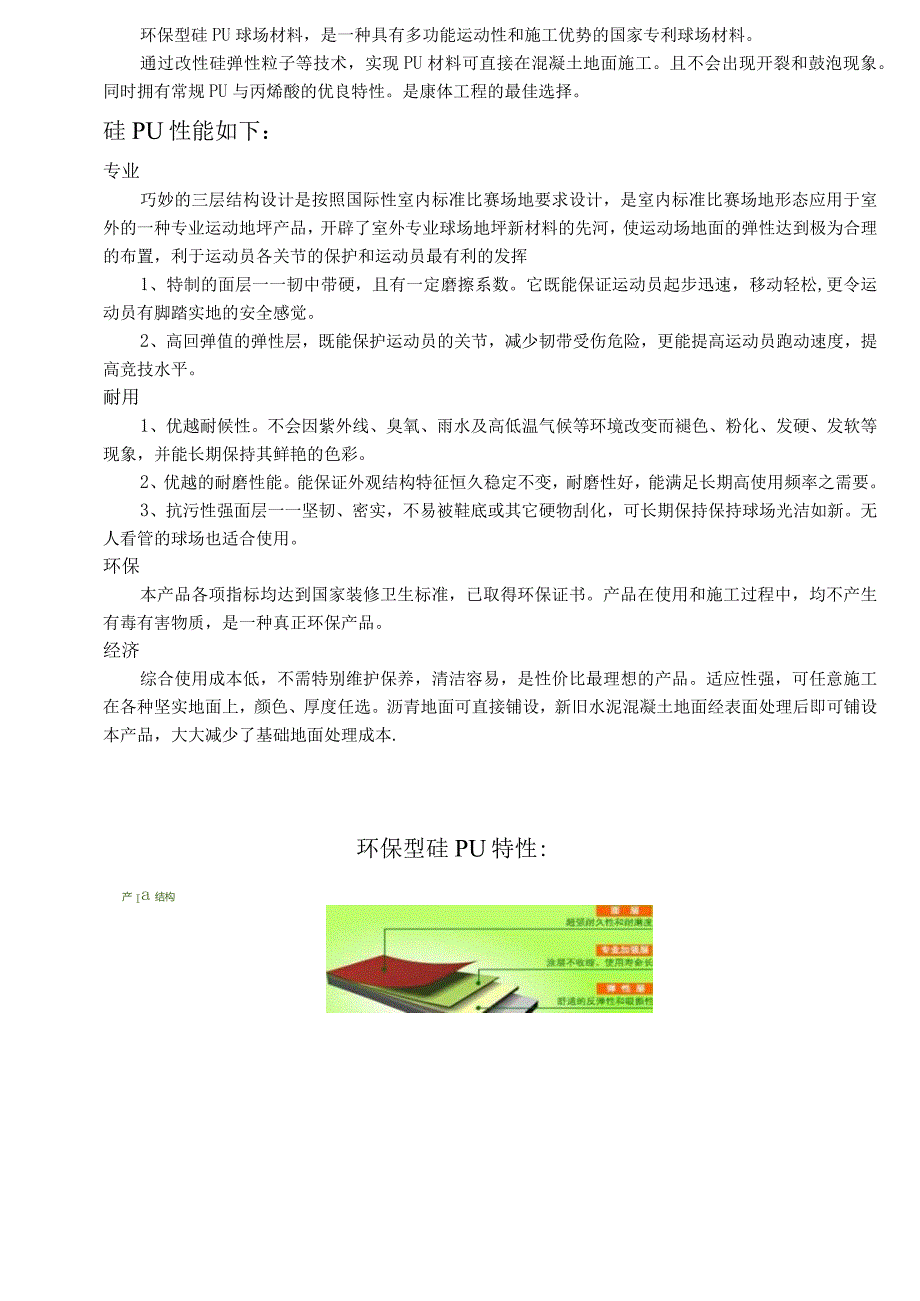

2、能运动性和施工优势的国家专利球场材料。通过改性硅弹性粒子等技术，实现PU材料可直接在混凝土地面施工。且不会出现开裂和鼓泡现象。同时拥有常规PU与丙烯酸的优良特性。是康体工程的最佳选择。硅PU性能如下：专业巧妙的三层结构设计是按照国际性室内标准比赛场地要求设计，是室内标准比赛场地形态应用于室外的一种专业运动地坪产品，开辟了室外专业球场地坪新材料的先河，使运动场地面的弹性达到极为合理的布置，利于运动员各关节的保护和运动员最有利的发挥1、特制的面层一一韧中带硬，且有一定磨擦系数。它既能保证运动员起步迅速，移动轻松,更令运动员有脚踏实地的安全感觉。2、高回弹值的弹性层，既能保护运动员的关节，减少韧带受
3、伤危险，更能提高运动员跑动速度，提高竞技水平。耐用1、优越耐候性。不会因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持其鲜艳的色彩。2、优越的耐磨性能。能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。3、抗污性强面层一一坚韧、密实，不易被鞋底或其它硬物刮化，可长期保持保持球场光洁如新。无人看管的球场也适合使用。环保本产品各项指标均达到国家装修卫生标准，已取得环保证书。产品在使用和施工过程中，均不产生有毒有害物质，是一种真正环保产品。经济综合使用成本低，不需特别维护保养，清洁容易，是性价比最理想的产品。适应性强，可任意施工在各种坚实地面
4、上，颜色、厚度任选。沥青地面可直接铺设，新旧水泥混凝土地面经表面处理后即可铺设本产品，大大减少了基础地面处理成本.环保型硅PU特性:产Ia结构利用高分子互穿网络技术研制的新一代改性硅PU,因其异常紧密的结构联结，因而具有特别优异的延伸率、抗污性、耐老化、耐磨和抗刮伤性能。硅PlJ荣获国家实用新型专利 独特的有机硅改性聚氨酯创新 技术领先于其它球场材，拥有 无可比拟的耐候性和耐磨性能表现在:1、优越耐候性2、优越的耐磨性能3、抗污性强面层一一坚韧、密实根据运动力学原理，巧妙的三层结构设计，使运动场地面的弹性达 到极为合理的布置，利于运动员 各关节的保护和运动员最有利的发挥。DK1硅PU球场材料各
5、顶指标均达到国家室内装修卫生标准，已 取得环保证书。产品在使用和施工过程中，均不产生有毒有害 物质，是一种真正环保产品。游廉申琳1/* h分光光度法O 10苓agn, h气相色普法0. 03甲素 h气相色普法0 35二甲笨/ h气相色普法0. 10W/* h气相色普法1 48可溶性柏|/o*原子验收分光光度法可溶性榻g/m*原子吸收分光光度法5检验项目单位 检验依据 检聆结果硅PU施工施工方案一、基础处理（质量由基础开始）一、旧水泥混凝土基础：1、基础要求坚实、平整、无下沉板块、断裂缝宽不超IOmm宽。2、酸洗用清水湿润基面，用8%左右稀盐酸泼洒并洗刷基面，再用清水冲洗干净反应物，清洗后基面应
6、无污油、脏物及浮松物。3、温度缝及裂缝处理若原基础没有切割合理温度缝，必须重新切割（按新混凝土基础温度缝切割及填缝方法处理）；原有裂缝若23mm,必须沿裂缝切割68mm宽，再按新混凝土基础填缝方法处理；若裂缝3mm,须把裂缝打磨成“V”型槽，表面宽为220mm,深为2mm,再用专用填缝胶分两道以上填平。（如图3）填缝胶卜，20f11m（图3）4、底涂：（按新混凝土底涂要求施工）。5、积水处修补：（按新混凝土积水修补方法施工）。二、硅PU材料铺设一、弹性层弹性层施工前应仔细检查确认基础处理完妥才能进行弹性层施工。弹性层（TB002）为单组份材料，只需用稀释剂调节合适施工稠度，用齿刮板涂刮于基面，
7、每道涂刮厚度不能超过2mm,每道涂刮时间间隔为前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮到新要求厚度。涂刮时注意流平效果，若不能流平刮齿痕迹，需多加稀释剂调节稠度，以保证表面流平。若气温较低（10）及湿度较低（50%）,需加入38%水搅拌均匀后涂刮，以使干固时间缩短，具体加水量需视现场天气而定。应避免在烈日下施工。弹性层干固后，用积水法测试表面平整度，积水处用TB-002修补平整。表面有粒状杂物混入或堆积处需用磨机修整平才能进行加强层施工。二、加强层加强层（TB003）为单组份材料，施工使用方法与弹性层一致。干固后表面要求平整光滑,若在施工过程中混入杂物或不平处需修整平滑
8、后才能进行面层施工。三、面层面层（TB-205）为双组份材料，必须按规定比例把A、B两组份充分搅拌均匀，可加入少量水调节合适施工稠度，用胶刮板分23道刮涂于加强层表面。表面需粗糙的可以加入30%面层专用砂，应先将A组份与专用砂搅拌均匀再加入B组充分混合均匀后刮涂。面层施工用料必须足量，否则会直接影响使用效果及使用期限。应避免烈日及表面温度过高情况下施工，保证表面效果。四、划线按标准尺寸量度定位，标出界线位置，用美纹纸沿界线两边贴在球场上，用专用划线漆（TB-207）涂刷于美纹纸间，待表面干后撕掉美纹纸。TB207为双组份材料，必须按规定比例把A、B两组份充分混合均匀，分两道涂刷。若球场表面为粗糙面，第一道可加20%面层专用砂涂刷，以防渗边。五、注意事项：1、调配材料时必须称量准确并搅拌均匀。2、施工整过程每一道工序施工后8小时内不能有水浸泡。3、场地铺设后需保持5天以上才能投入使用。本指引只为使用硅PU材料所提供指导性质，现场施工某些细节需按现场情况妥善处理。附成型截面图:
