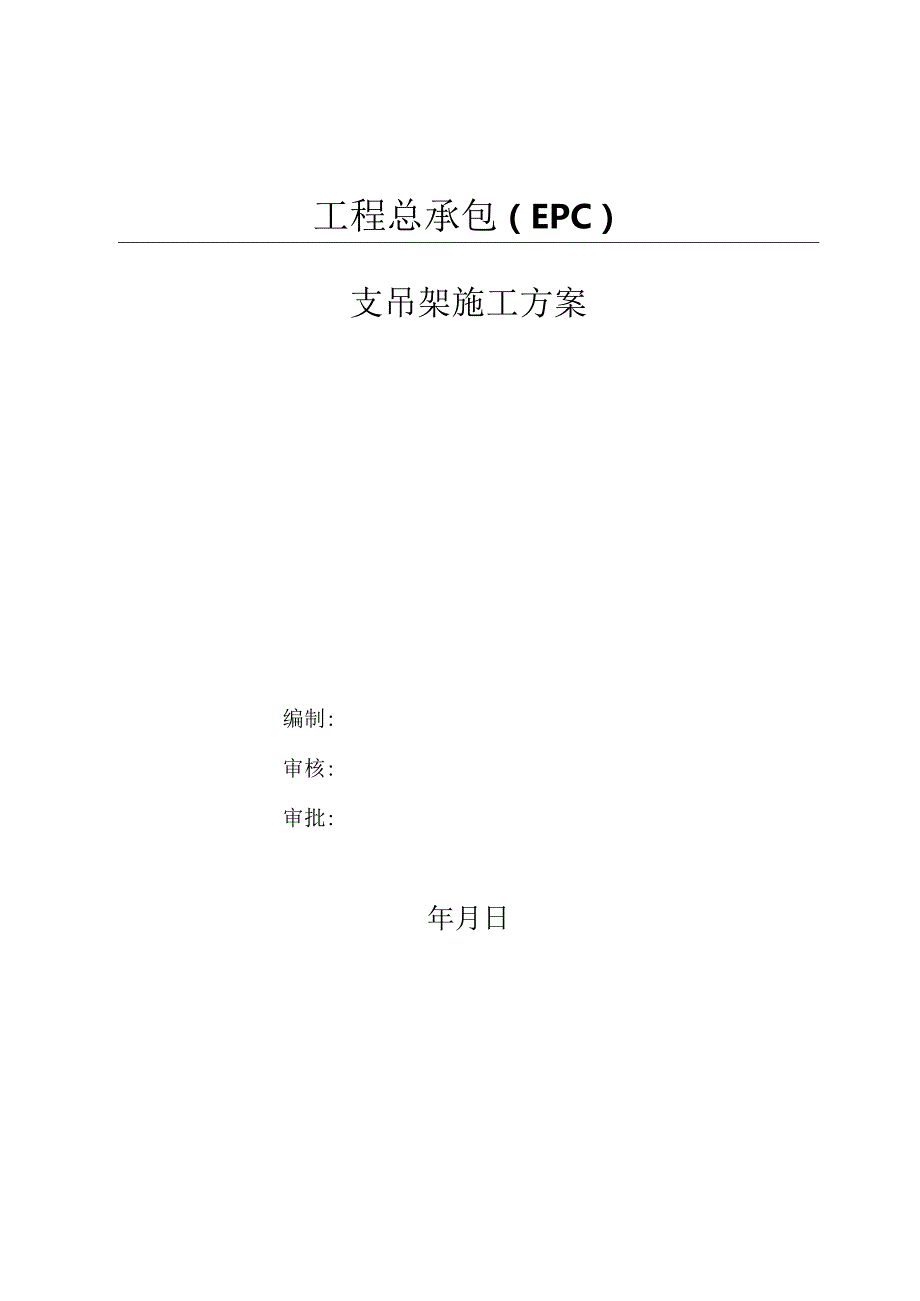

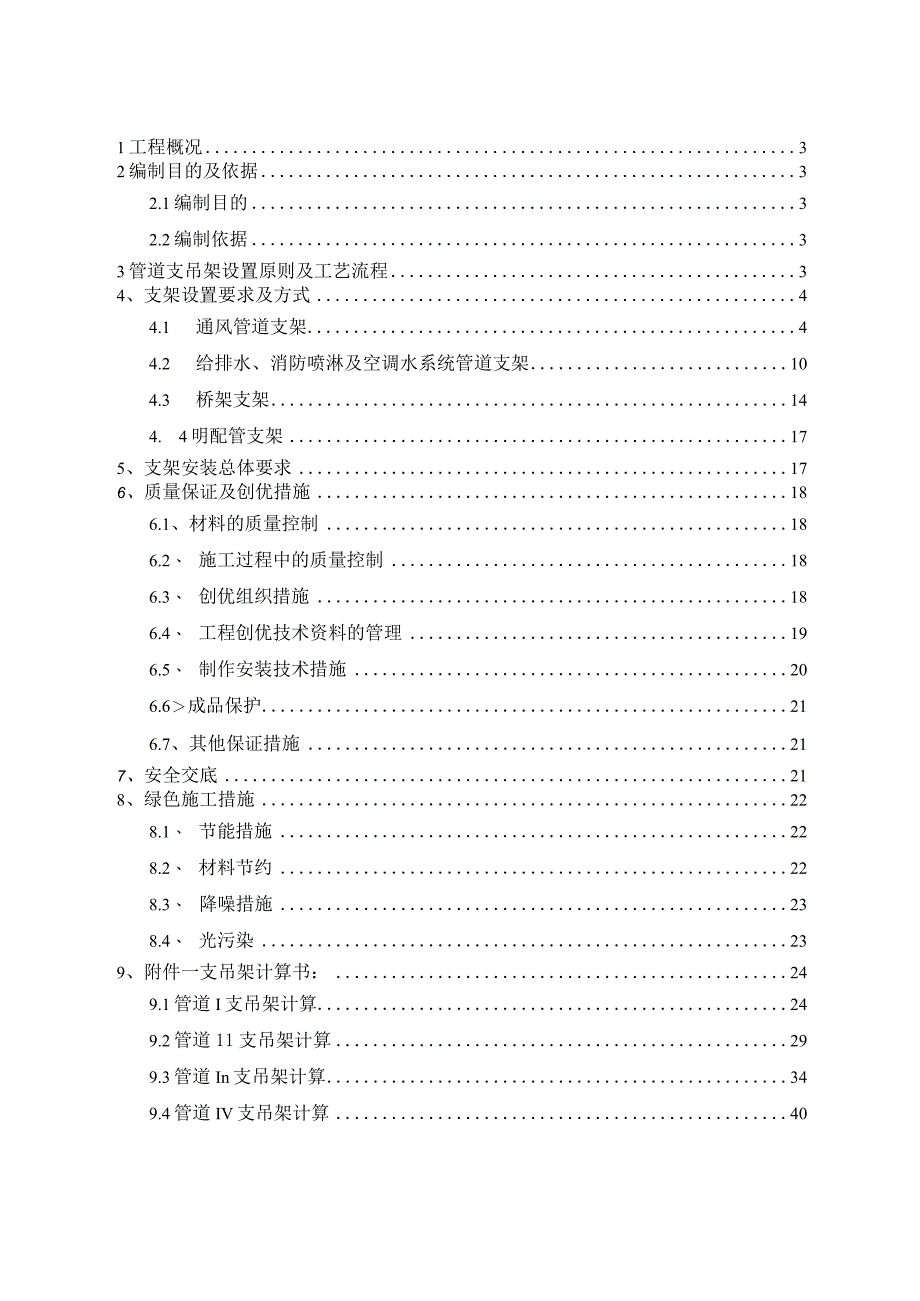

1、工程总承包（EPC）支吊架施工方案编制:审核:审批:年月日1工程概况32编制目的及依据32.1编制目的32.2编制依据33管道支吊架设置原则及工艺流程34、支架设置要求及方式44.1 通风管道支架44.2 给排水、消防喷淋及空调水系统管道支架104.3 桥架支架144. 4明配管支架175、支架安装总体要求176、质量保证及创优措施186.1、材料的质量控制186.2、 施工过程中的质量控制186.3、 创优组织措施186.4、 工程创优技术资料的管理196.5、 制作安装技术措施206.6成品保护216.7、其他保证措施217、安全交底218、绿色施工措施228.1、 节能措施228.2、

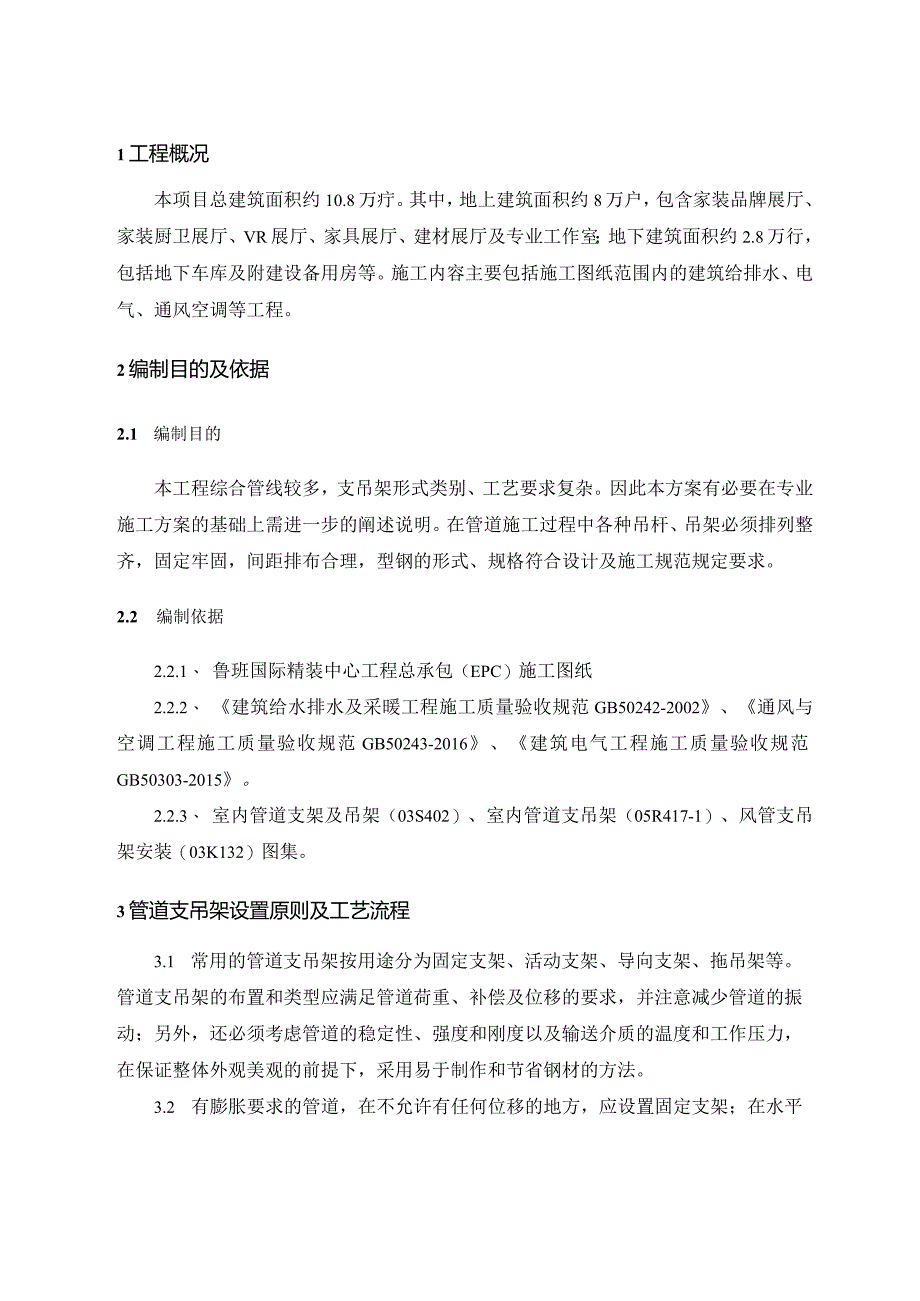

2、材料节约228.3、 降噪措施238.4、 光污染239、附件一支吊架计算书：249.1管道I支吊架计算249.2管道11支吊架计算299.3管道In支吊架计算349.4管道IV支吊架计算401工程概况本项目总建筑面积约10.8万疔。其中，地上建筑面积约8万户，包含家装品牌展厅、家装厨卫展厅、VR展厅、家具展厅、建材展厅及专业工作室；地下建筑面积约2.8万行，包括地下车库及附建设备用房等。施工内容主要包括施工图纸范围内的建筑给排水、电气、通风空调等工程。2编制目的及依据2.1 编制目的本工程综合管线较多，支吊架形式类别、工艺要求复杂。因此本方案有必要在专业施工方案的基础上需进一步的阐述说明。在
3、管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，型钢的形式、规格符合设计及施工规范规定要求。2.2 编制依据2.2.1、 鲁班国际精装中心工程总承包（EPC）施工图纸2.2.2、 建筑给水排水及采暖工程施工质量验收规范GB50242-2002、通风与空调工程施工质量验收规范GB50243-2016、建筑电气工程施工质量验收规范GB50303-2015。2.2.3、 室内管道支架及吊架（03S402）、室内管道支吊架（05R417-1）、风管支吊架安装（03K132）图集。3管道支吊架设置原则及工艺流程3.1 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管
4、道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，在保证整体外观美观的前提下，采用易于制作和节省钢材的方法。3.2 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。3.3 施工工艺流程：材料准备、支吊架预制
5、、定位放线、支吊架安装、检验及调整。4、支架设置要求及方式4.1 通风管道支架4.1.1 支吊架安装要求a、风管吊架的吊杆露出部分不大于30mm。保温风管长边尺寸大于或等于1250mm,要配带两只螺母，螺母露出23扣。b、风管水平安装，直径或长边尺寸小于等于400mm,间距不应大于4m；大于400mm,不应大于3m。对于薄钢板法兰的风管，其支、吊架间距不应大于3m。风管垂直安装，间距不应大于4m,单根直管至少应有2个固定点。c、保温风管的支、托、吊架，放在保温层外部，但不能损坏保温层；保温风管不能直接与支托吊架接触，垫上坚固的隔热材料（木托），厚度与保温层相同，防止产生“冷桥”。d、风管转弯和
6、翻弯处两端20Omm加支架，在三通四通20Omm侧均需加支架，穿楼板加防晃支架，每个系统至少一个防晃支架。e、靠墙柱的水平风管支架用悬臂支架或有支撑的支架，否则采用托底支架。f、支吊架制作前，应对型钢进行矫正。型钢宜采用机械切割，切割边缘处应进行打磨处理。吊杆应平直，螺纹完整、安装后受力应均匀，无明显变形。4.1.2 风管支吊架安装方式：单个风管采用双吊杆形式（如图4.L2.1）,当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的防晃支架，每个系统不应少于1个。（4.1.2.2）图4.1矩形风管支架所用材料表见表4.1。（参照图集03K132-12）表格4.1吊风看直径D（mm）D320
7、320(X630flMCmm)050.60.751.0121.52.00.60.75101.21.52.0件号名称件数琳（材料：Q235B）规格（就我：Q235B)24横梁（无保笈）1L30x3L30x306x3L36x3L40x3L45x3L40x3L45x3L50x3L56x3L56x3L56x41L36x3L40x3L40x3L45x3L50x3L56x3L503L56x3L56x4L56x4L63x4L70x425吊杆80826*号M8M827虾80828吊杆2无保笈：08；#1：010无俯S：。8：保濠：。1029号号4无保济：M8；保混出0无保温：M8；俯6：M1030整图2无保温
8、：。8：保溃”10无保温：。8：保工”10只管直径D（mm）630D10001000D14001400D20C0风管壁厚6（mr0.751.01.21.52.01.0121.52.01.21.52.0件号名称件数超格（材料：。235B）嫦（格:Q235B)规格（材料：Q2358）24横梁（无保涡）1L56x4L63x4L70x4L70x5C5C5C5C5C6.3C6.3C8C10横梁（保1）1L70x4L70x5C5C5C5C5C6.3C6.3C8C8C10CIO25吊杆01001001026*母M10M10MIO27101001028吊杆2无保温”10：保温：01。无保温”10：保温：。10
9、无保涕”10：保温”1029一4无保温:M10；保混:Mlo无保温:M10;保溜:MIO无保温：M10:保注:Mlo30如2无保温”10：保涕：01。无保温”10;保温：。10无保温:。10：保温：0104.1.3 风阀、消声器（静压箱）吊架安装方式:1）风阀（防火阀）直径或长边尺寸大于等于630mm时，设独立支、吊架，形式如图4.131。安装方式参照矩形风管支架安装方式，如图4.121,材料参见表防火阀设独立吊架示意图图4.L3防火阀支吊架示意图2）消声器（静压箱）参照GB50738-20U通风与空调工程施工规范第8.7.1条消声器、静压箱安装时，应单独设置支、吊架，固定应牢固。在消声器（静
10、压箱）两侧安装独立支吊架，支吊架形式参考风阀支吊架安装示意图4.1.3-1,安装方式参照矩形风管支架安装方式，如图4.1.2.1,材料参见表4-1。4.1.5 支、吊架根部做法参照风管支吊架图集03K132-20。如下图所示1、2所示:型号、规格4.1.6 风管、风阀及消声器（静压箱）落地支架安装方式：风管、风阀及消声器（静压箱）落地支架采用龙门支架形式，使用同横担统一型号角钢与地面固定，材料参考风管支吊架安装材料表（其中吊筋圆钢改用为角钢）。安装形式如下图所示：图4.L61风管、风阀、消声器（静压箱）支架示意图4.1.7 竖向风管支架安装方式：1）竖向风管支架支架使用同风管同一材质，防止产生
11、电化学反应。1K向风管支架小意图1、Z彳垂直风管支撑详图2法兰或者加固枢4-角例（槽钢）支承架5角81（槽斜律6内媒怆7通收短杆8-用钢SfR）横也图4.1.71竖向风管支架示意图支架材料参考08K132金属、非金属风管支吊架图集第54页，如下表:反长青边长a（）4N4Ot12SOl259t2M02OO2SO(a)I.5-2.00.4-2.00;75-2.0l.-2.0件号4#件a*(MW:Q23$B)Q235B)0(Mft:92JSB)3UI*)LM*3I双头枪2MIttM894MxsN81048(M八注：无保濠、保笈风管支架材料羡格相同.竖向风管支架材料表图NOSI13254支架间距按照0
12、8K132金属、非金属风管支吊架图集第4页，如下表:声号风，类刈支架最大问年备注1金JU管4000IHR立管的支架不应少于2个2聚Iue铝第宴合板凤It24003成瑞纤做复合板风12004无机改骑第风3000S硬累氯乙誓风*3000总说明on13242）风井内风管承重支架风井内风管支架使用井字形支架，四根横担，风管长边大于等于8（X）mm使用10#槽钢，风管长边大于等于150Omm使用12#槽钢，其他配件尺寸参考竖向风管支架材料表；支架横担与同向风井宽度一致，使用膨胀螺栓将钢板固定在风井内壁，支架横担与钢板焊接；横担与风管采用螺丝固定，螺丝朝向风管内壁，间距2（X）mm,支架使用与风管同一材质
13、，防止电化学腐蚀。图4.L72风井内风管支架示意图4.1.8 风管的加固：1）、矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm,其管段长度在100Omm及以上时均应采取加固措施。加固措施选用：800mm的风管采用楞筋加固；80Omm时采用角钢加固。加固材料同风管材质一致，防止产生电化学反应。a、薄钢板法兰风管宜轧制加强筋，加强筋的凸出部分应位于风管外表面，排列间隔应均匀，板面不应有明显的变形。b、风管的法兰强度低于规定的强度时，可采用外加固框和管内支撑进行加固，加固件距风管连接法兰一端的距离不应大于250mmo加固件中间间距为c、风管内支撑加固的排列应整齐、间距应均匀对称，应在支撑件两端的风管受力（压）面处设置
