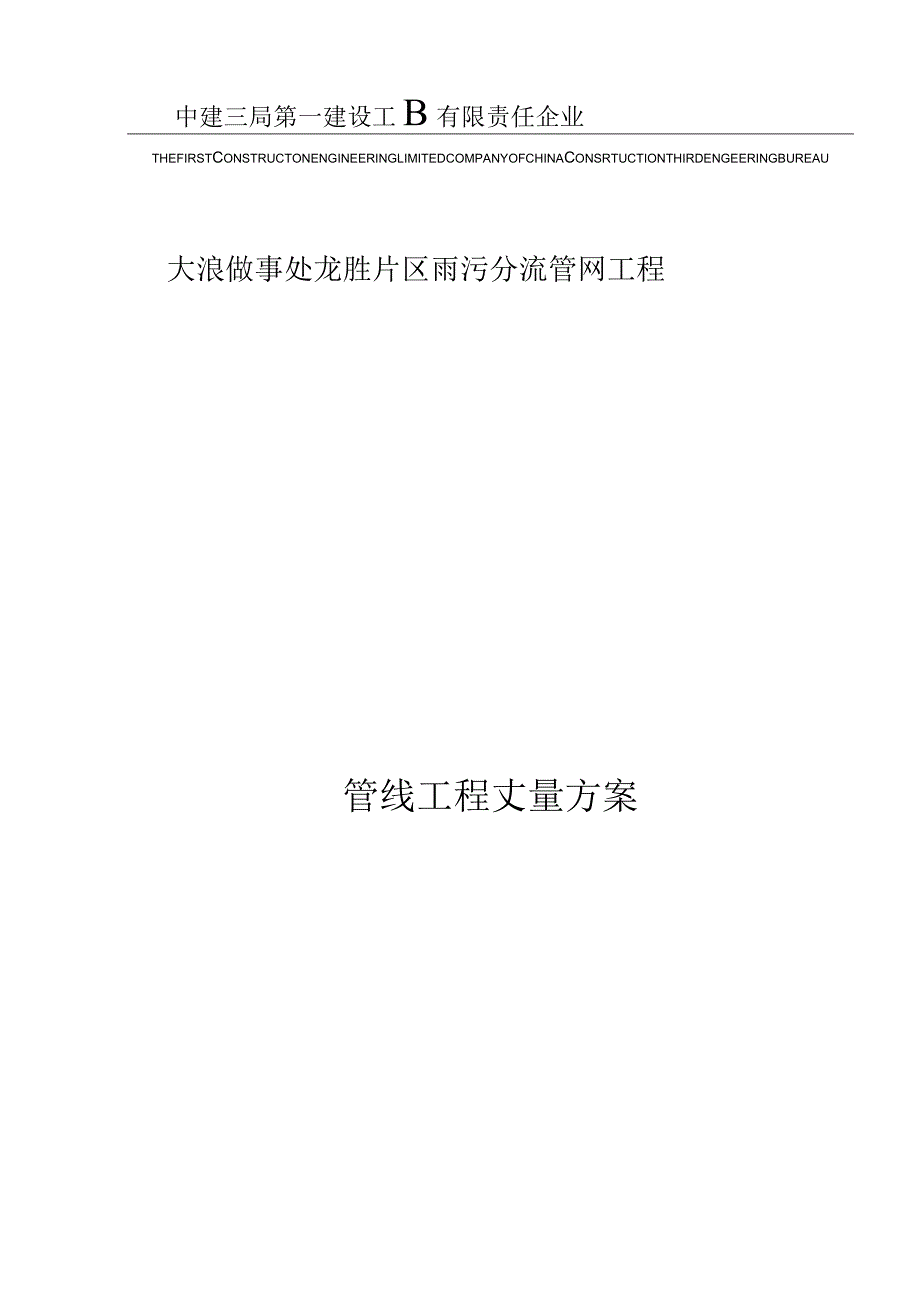

1、中建三局第一建设工B有限责任企业thefirstConstructonengineeringlimitedcompanyofchinaConsrtuctionthirdengeeringbureau大浪做事处龙胜片区雨污分流管网工程管线工程丈量方案编制/时间：审查/时间：审批/时间：编制单位：大浪做事处龙胜片区雨污分流管网项目合用范围：大浪做事处龙胜片区雨污分流管网项目目录第一章、工程概略41、工程概略42、合用范围4第二章、编制依照4第三章、施工准备51、技术准备52、仪器设备53、作业条件6第四章、施工工艺,61、工艺流程62、操作工艺6(1)丈量桩位交接：6(2)桩位复测：7(3)控制网
2、测设7(4)管线开挖丈量8(5)管线基础丈量：9(6)管线安装丈量：9(7)回填过程丈量：9(8)完工丈量10第五章、质量标准101、导线丈量的主要技术要求102、水平丈量的主要技术要求113、施工丈量的同意偏差12第六章、成品保护12第七章、应注意的问题12第八章、职业健康安全管理举措13第一章、工程概略1、工程概略大浪做事处龙胜片区雨污分流管网工程位于大浪做事处龙胜、顶峰、同胜片区，工程波及范围为外环路及华达路一线以南，布龙路以东，建设路以北，工业路、龙华路、鲤鱼塘村路及其北侧山体以西所围合的地区，此中包括污水管道工程，雨水管道工程，建筑立管雨水管道改造工程，破除及恢复路面、管道清淤及隶属
3、配套工程、通讯管线迁改与保护工程、交通疏解及水土保持工程以及其余为达成本项工程而需履行的其余项目(电力管线迁改工程不在本次招标范围内)，面积约平方公里，设计管道总长约公里。项目投资概算为万元。本工程以现状道路、现状排水管网、污水办理厂配套干管等为基础，联合片区污水管网规划，以雨污分流制为指导思想，把污水系统尽量以分流制加以接驳完美，不可以分流的仍旧采纳截污，形成工程地区排水管网完美方案，最后将采集到的污水聚集到污水办理厂配套干管系统，充足发挥污水办理厂及配套干管的功能。2、合用范围合用于明挖法排水管线工程施工丈量第二章、编制依照1、工程丈量规范(GB50026-2007)；2、国家三、四等水平
4、丈量规范(GB/T12898-2009)；3、甲方供给的交桩资料及有关图纸。4、国家其余丈量规范、强迫性标准第三章、施工准备1 技术准备（1）熟习设计文件，明确设计企图及要求。（2）进行现场踏勘，认识作业现场状况。（3）依照建设单位提交的各样平面、高程控制点资料，拟订详细工程丈量技术方案，并经审批。（4）依照设计图供给的定线条件、联合工程施工的需要，做好丈量所需各项数据的内业采集、计算、复核工作。2、仪器设备（1）主要丈量设备：全站仪：3台科力达KTS-442R4o测角精度不低于2；测距精度不低于5mm+5ppmD。水平仪：依据现场实质工作面配置10台，不低于S3。（2）协助工具和资料1） .
5、水平尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标记牌、红漆。2） .全站仪、水平仪、钢尺等一定经有资质的计量检测部门检定合格。3、作业条件（1）给定的丈量平面控制点不得少于3个，高程控制点不得少于2个。（2）拥有施工设计图纸及丈量有关的设计更改。（3）施工丈量人员应拥有职业资格证书，持证上岗。（4）己查对管线平面地点和高程与设计符合。第四章、施工工艺1、工艺流程2、操作工艺（1）丈量桩位交接:丈量桩位交接由建设单位主持，在现场由勘察单位向施工单位进行交桩，施工单位由丈量主管人员负责接桩。依照资料在现场指认移交。交接桩时，各桩位应完好牢固，交接桩丈量资料一定齐备，现场标桩应与书
6、面资料要符合。如与相邻施工段相接时，应在相邻施工段多交接一个平面控制点和一个调解控制点，接桩后应做好护桩工作，同时做好表记便于找寻。(2)桩位复测：接桩后，应立刻组织丈量人员进行内业校核及外业复测。平面控制点复测采纳附合导线丈量方法进行。高程控制点复测采纳附合水平丈量或三角高程丈量方法。复测的技术要求不该低于本来控制桩的丈量精度等级。如发现问题，应实时与业主及交桩单位研究解决，复测合格后实时向监理工程师或业主提交复测报告，以使复测成就获得确认后使用。(3)控制网测设1)平面控制网布设形式管线工程平面控制丈量方法采纳附合导线方法。2)高程控制网布设形式高程控制丈量宜采纳附合水平丈量方法，高程控制
7、点每200m左右布设一点，施工时期应按期复测。3)控制网丈量选点、埋石加密控制点应选在距沟槽边20m-50m,点位应通视优秀、便于施测和长期保留。控制点应埋设混凝土桩或现浇混凝土，中心预埋6钢筋作为中心点，钢筋中设十字中心线。外业观察控制网测设应切合国家控制丈量相应等级及有关要求。内业作业计算所用所有外业资料与起算数据，应经两人独立校核，确认无误后方可使用。各级控制点的计算，可依据需要采纳严实平差法或近似平差方法。平差时，使用程序一定靠谱，对输入数据进行校正，输出数据应知足相应精度要求。(4)管线开挖丈量1)开挖前丈量：沟槽开挖前依据设计图纸及施工方案进行中线定位，采纳极坐标方法测放管线中线桩
8、时，应在起点、终点、平面折点、竖向折点及直线段的控制点等地点测设中心桩。管线中线桩每10或许20、50m一点，桩顶钉中心钉，并应在沟槽外适合地点设置栓桩，依据中线控制桩及放坡方案测放沟槽上口开挖地点线，现场撒白灰线标明。而后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一平等高的高程钉。高程桩的纵向间距宜为10或许20mo2)开挖过程丈量开挖过程中，丈量人员一定对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前测放高程控制桩。3）人工清底后丈量沟槽检底后，采纳极坐标方法或依照定位控制桩采纳经纬仪投点法向槽底投测管线中线控制桩，采纳水平丈量或钢尺悬吊法将地面高程引测至沟槽底
9、。4）井室开挖丈量井室开挖与沟槽开挖同时进行，依据井室桩号坐标及控制点坐标，采纳极坐标方法测放构造中心地点，依设计或相应图集测放构造开挖上口线及开挖高程控制桩，同时进行栓桩。（5）管线基础丈量：依据检底后管线中线桩及设计基础宽度测放管线基础构造宽度，同时测放管线基础高度控制桩。管线基础施工后复测基础中线偏差、高程。（6）管线安装丈量：管道基础施工后恢复中线，依据不一样管线构造形式及隶属设备分别进行安装放线。（7）回填过程丈量：依据设计要求或规范规定测放回填土不一样地区及分层高程控制桩标出每层回填土压实厚度。（8）完工丈量应由建设单位拜托拥有相应资质等级的测绘单位进行丈量。完工丈量达成后，由承接
10、完工丈量的单位编制建设工程完工丈量成就报告书，由建设单位保存并报送规划部门。第五章、质量标准1、导线丈量的主要技术要求见表4-1.表4-1导线丈量的主要技术要求.2、水平丈量的主要技术要求应切合表4-2中的规定。表4-2水平丈量的主要技术等级每千米高差全中偏差(mm)水平仪型号水平尺观察次数来回较差、切合或环线闭合差与已知点联测附合或环线二等2DSI锢瓦来回各一次来回各一次4L三等6DS1钢瓦,来回各一次往次12LDS3双面来回各一次四等10DS3双面来回各一次往测20L等外15DS3单面来回各一次往测30L注1.结点之间或结点与高级之间，其路线的长度，不该大于表中规定的倍。为来回测段、附合或
