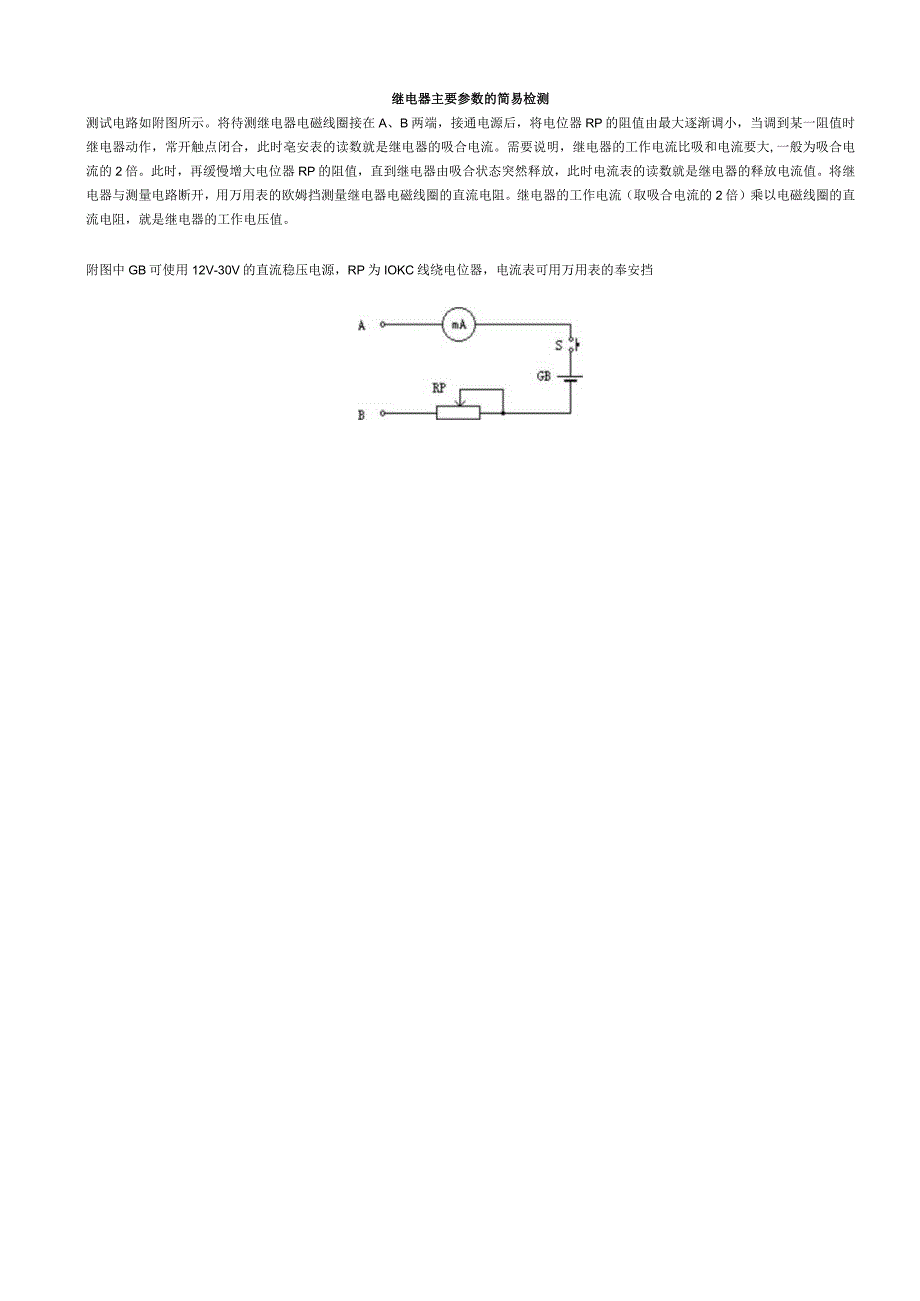

继电器主要参数的简易检测测试电路如附图所示。将待测继电器电磁线圈接在A、B两端，接通电源后，将电位器RP的阻值由最大逐渐调小，当调到某一阻值时继电器动作，常开触点闭合，此时亳安表的读数就是继电器的吸合电流。需要说明，继电器的工作电流比吸和电流要大,一般为吸合电流的2倍。此时，再缓慢增大电位器RP的阻值，直到继电器由吸合状态突然释放，此时电流表的读数就是继电器的释放电流值。将继电器与测量电路断开，用万用表的欧姆挡测量继电器电磁线圈的直流电阻。继电器的工作电流（取吸合电流的2倍）乘以电磁线圈的直流电阻，就是继电器的工作电压值。附图中GB可使用12V-30V的直流稳压电源，RP为IOKC线绕电位器，电流表可用万用表的奉安挡
