1、附件2:蓄电池在线监测装置检测方案通过蓄电池在线监测装置实时检测蓄电池组电压、单体电压、单体内阻、温度，实现对电池运行状态的准确监测，可切实提升蓄电池运检水平。目前市场中能够实现蓄电池在线监测的产品种类繁杂，技术路线不尽相同，质量参差不齐，给选取性能优秀、质量可靠的产品带来一定的困难。基于以上原因，特制定本检测方案，以筛选功能、质量符合要求的蓄电池在线监测产品，为相关部门选用、采购产品提供依据。一、基本原则内阻测试方法。只接受直流放电法的内阻监测方案，不接受交流法（容易产生交流窜入直流风险）的内阻监测方案。第三方检测报告。送检厂家需提供第三方权威机构的检验报告。二、检测工具1 .正常工况的蓄电

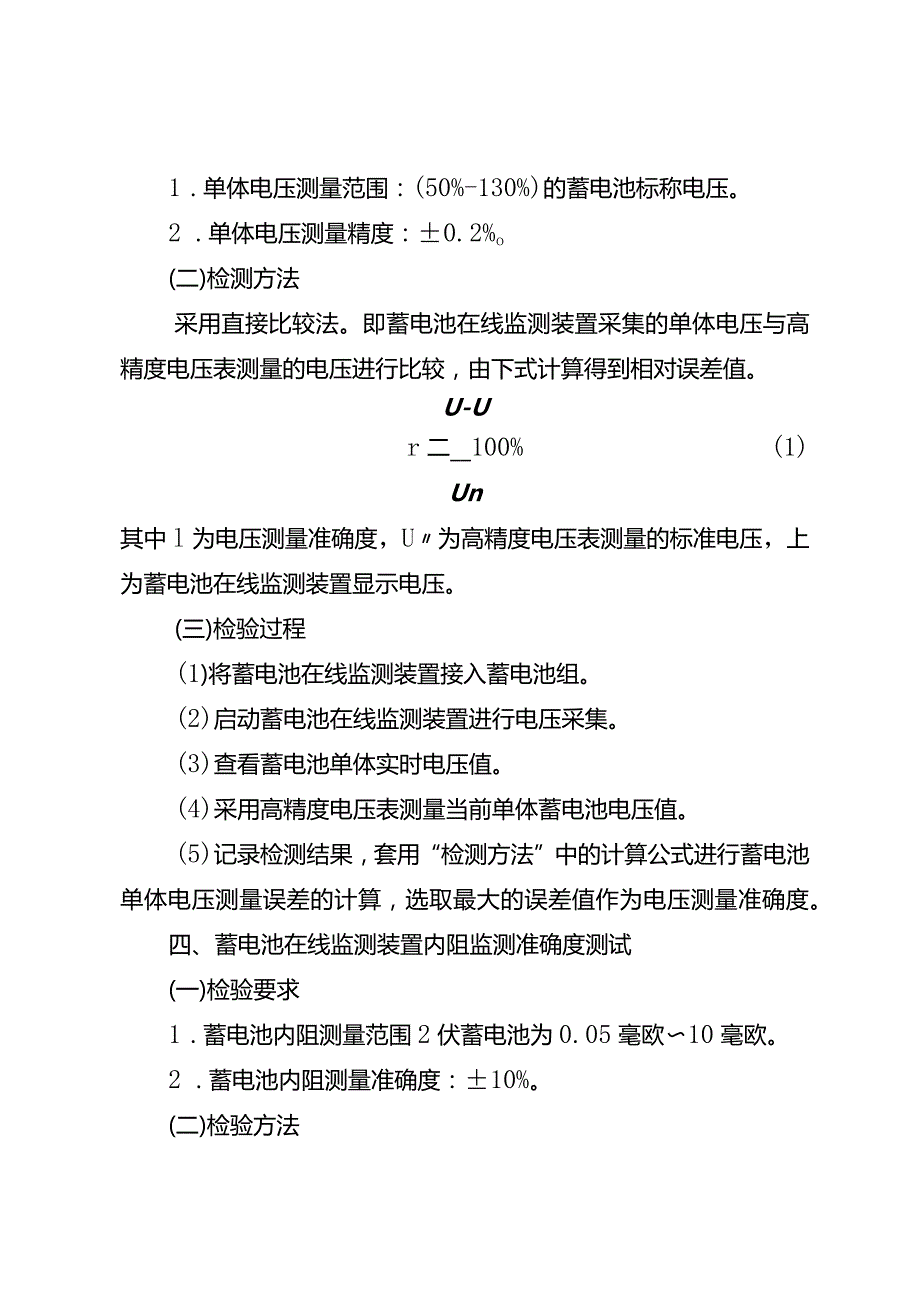

2、池组：2伏/200安时蓄电池，12只。2 .电压表：Fluke8508Ao3 .可调电压源：KXN-3030Do4 .标准温度计：Fluke51Ilo5 .高精度分流器。三、蓄电池在线监测装置电压监测准确度测试(一)检验要求1 .单体电压测量范围：(50%-130%)的蓄电池标称电压。2 .单体电压测量精度：0.2%o(二)检测方法采用直接比较法。即蓄电池在线监测装置采集的单体电压与高精度电压表测量的电压进行比较，由下式计算得到相对误差值。U-Ur二_100%(1)Un其中l为电压测量准确度，U为高精度电压表测量的标准电压，上为蓄电池在线监测装置显示电压。(三)检验过程(1)将蓄电池在线监测装

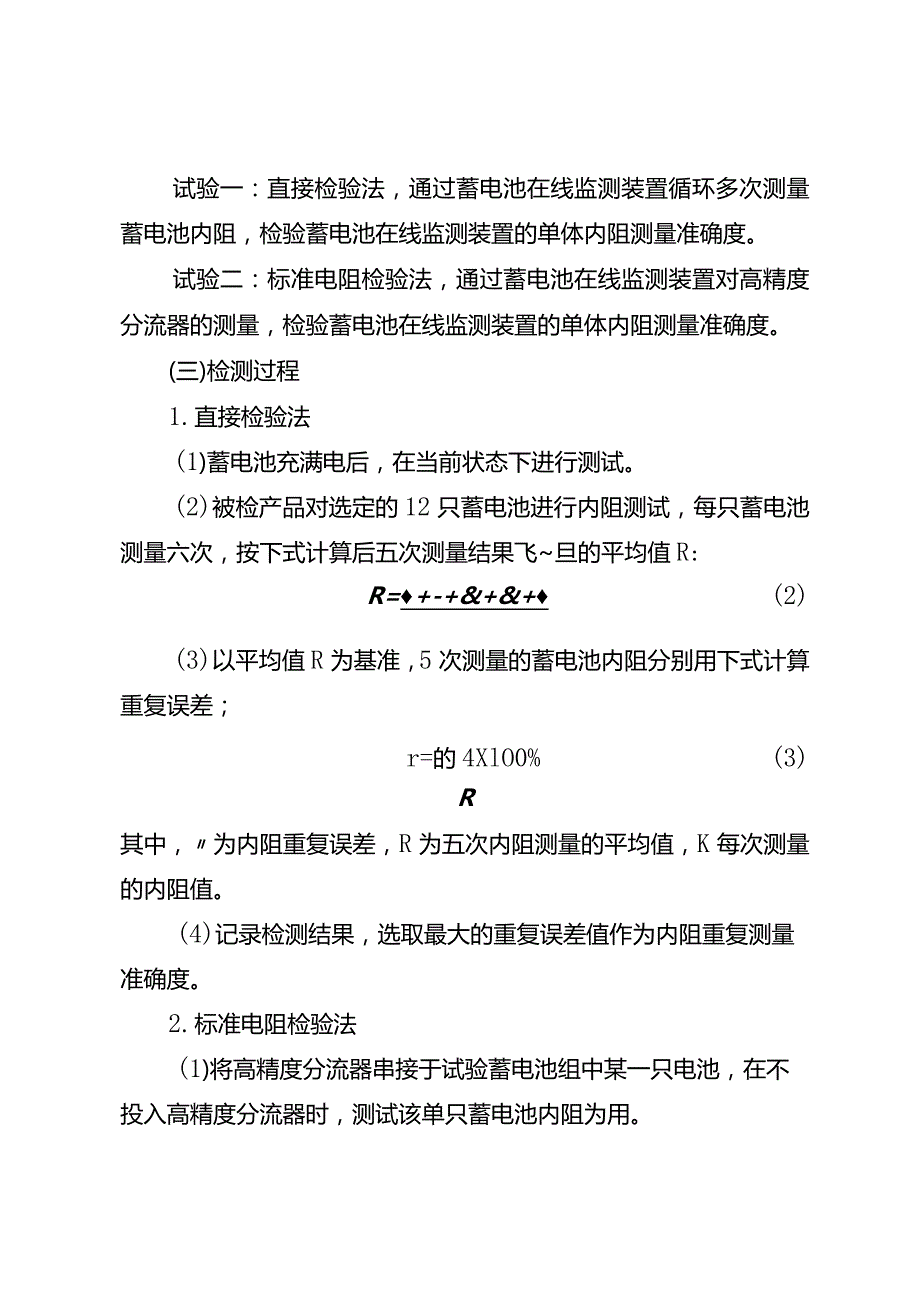

3、置接入蓄电池组。(2)启动蓄电池在线监测装置进行电压采集。(3)查看蓄电池单体实时电压值。(4)采用高精度电压表测量当前单体蓄电池电压值。(5)记录检测结果，套用“检测方法”中的计算公式进行蓄电池单体电压测量误差的计算，选取最大的误差值作为电压测量准确度。四、蓄电池在线监测装置内阻监测准确度测试(一)检验要求1 .蓄电池内阻测量范围2伏蓄电池为0.05毫欧10毫欧。2 .蓄电池内阻测量准确度：10%。(二)检验方法试验一：直接检验法，通过蓄电池在线监测装置循环多次测量蓄电池内阻，检验蓄电池在线监测装置的单体内阻测量准确度。试验二：标准电阻检验法，通过蓄电池在线监测装置对高精度分流器的测量，检验
4、蓄电池在线监测装置的单体内阻测量准确度。(三)检测过程1.直接检验法(1)蓄电池充满电后，在当前状态下进行测试。(2)被检产品对选定的12只蓄电池进行内阻测试，每只蓄电池测量六次，按下式计算后五次测量结果飞旦的平均值R:R=+-+&+&+(2)(3)以平均值R为基准，5次测量的蓄电池内阻分别用下式计算重复误差；r=的4XlO0%(3)R其中，为内阻重复误差，R为五次内阻测量的平均值，K每次测量的内阻值。(4)记录检测结果，选取最大的重复误差值作为内阻重复测量准确度。2.标准电阻检验法(1)将高精度分流器串接于试验蓄电池组中某一只电池，在不投入高精度分流器时，测试该单只蓄电池内阻为用。(2)投入
5、高精度分流器，测试该单只蓄电池内阻为舄。(3)被测高精度分流器阻值为R=RLRp(4)重复步骤(1)、(2)、(3)五次，分别测得五个结果，记录测量结果为a4。(5)套用下式分别计算五次测试结果的测量准确度。R-Rr=-100%(4)R其中，为内阻测量误差，6为每次测量的高精度分流器阻值，R为高精度分流器实际阻值。(6)记录检测结果，选取最大的测量误差值作为单体内阻测量准确度。五、蓄电池在线监测装置温度监测准确度测试(一)检验要求1 .监测蓄电池单体温度、环境温度。2 .温度测量范围:-10oC-80oCo3 .测量准确度：1o(二)检验方法1 .单体温度监测准确度测试(1)温度传感器牢固安装
6、后，采集蓄电池负极柱温度T1。(2)采用标准温度计测量蓄电池负极柱温度T2o(3)测量准确度r=T1-T2o(4)对12只蓄电池进行测量，记录测量结果，选取最大的测量误差值作为温度测量精度。2 .环境温度监测准确度检测(1)环境温度测试点位：蓄电池组前、后、左、右、上部。(2)用在线监测装置温度传感器和标准温度计同时测量选定点位的温度，监测装置温度传感器测量温度T1,标准温度计测量温度T2。(3)测量准确度r=T1-T2(4)对每个点位重复步骤(2)、(3),记录测量结果，选取最大的测量误差值作为温度测量准确度。六、蓄电池在线监测装置告警功能测试(一)检验要求1 .蓄电池在线监测装置具备电池单
7、体电压、单体内阻、温度越限告警功能。2 .电池单体电压、单体内阻、温度告警范围(定值)可调。(二)检验方法1 .通过监测装置的显示屏进行单体电压(过压、欠压)、单体内阻、温度告警限值设定。2 .监测装置正确接入测试平台，依次进行单体电压、单体内阻、温度的数据监测。3 .当采集数据超过设定的告警限值时，监测装置能够进行报警。(三)检验过程1 .单体电压(过压、欠压)告警检测(1)以可调电压源模拟蓄电池，调低电压源的输出，当低于设置的欠压告警限值时，监测装置能够进行报警。(2)调高电压源的输出，当高于设置的过压告警限值时，监测装置能够进行报警。(3)记录告警结果。2 .单体内阻告警检测(1)监测装
8、置设定的内阻告警限值低于高精度分流器阻值。(2)将高精度分流器投入系统，装置测出的蓄电池内阻值高于内阻告警限值并进行报警。(3)记录告警结果。3 .温度告警检测4 1)设定监测装置温度告警限值低于所测温度。5 2)测试开始后，监测装置监测单体温度值高于设定的告警限值并进行报警。6 3）记录报警结果。七、蓄电池在线监测装置通信接口及规约测试7 -）检验要求1 .送检产品至少具备以ModbUS规约（非私有规约）进行数据上送的功能。2 .送检产品的数据上送内容包括但不限于蓄电池组电压、单体电压、单体内阻、温度、单体电压状态（正常，异常）、单体内阻状态（正常，异常）、温度状态（正常，异常）。（二）检验方法参检单位自备电脑及通信调试工具，模拟上位机与送检产品通信，通信调试工具应直观显示送检产品上送的数据、通信报文、告警信息。（三）检验过程1 .送检产品正常接入检测平台，并与自备电脑正确连接；2 .通信调试工具与送检产品正常通信；3 .在进行单体电压、单体内阻、温度等检测过程中，检查通信调试工具显示的数据与送检产品显示的数据是否一致；4 .检查通信调试工具显示的通信报文，至少符合ModbUS规约（非私有规约）的要求。
