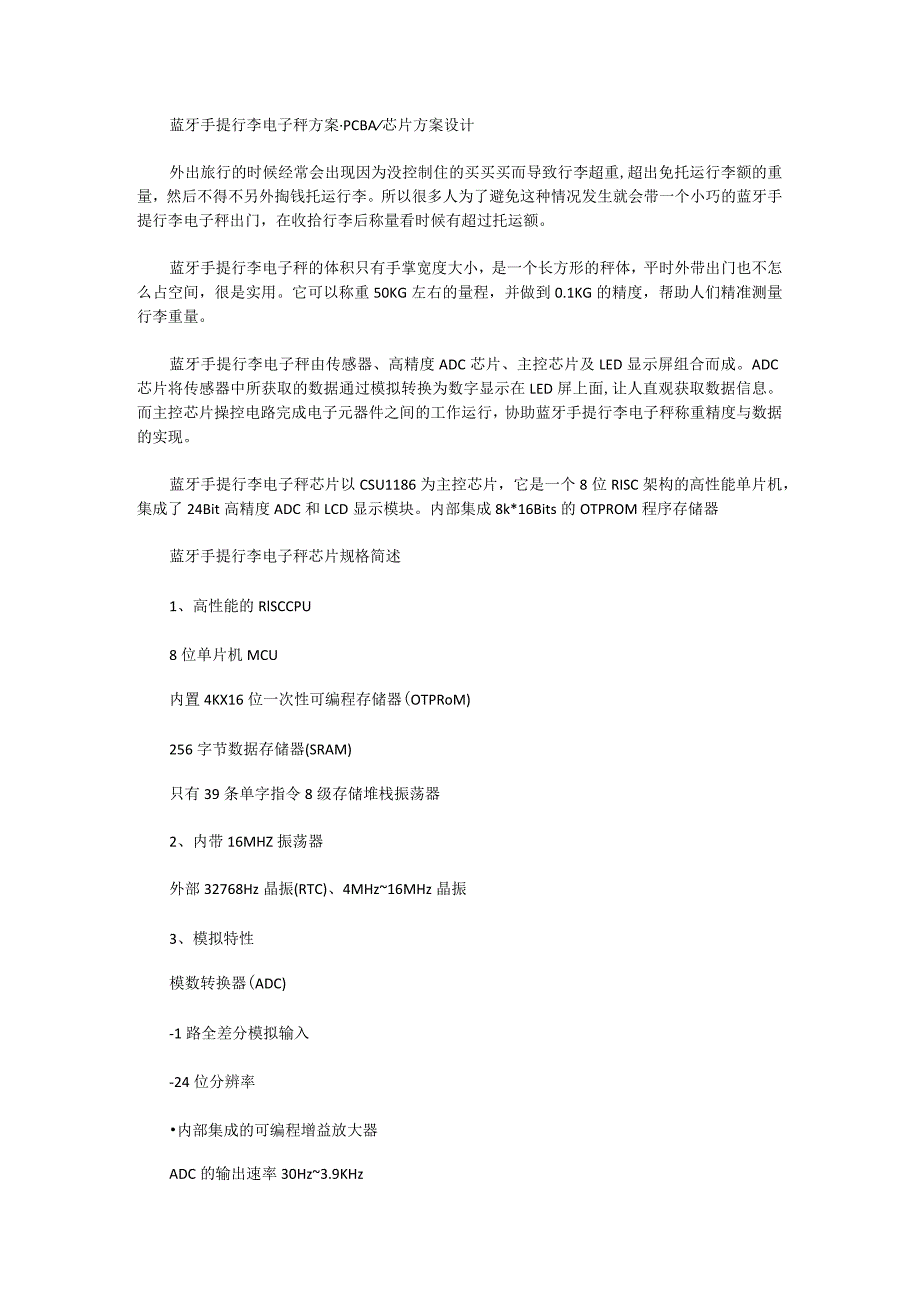

1、蓝牙手提行李电子秤方案PCBA芯片方案设计外出旅行的时候经常会出现因为没控制住的买买买而导致行李超重,超出免托运行李额的重量，然后不得不另外掏钱托运行李。所以很多人为了避免这种情况发生就会带一个小巧的蓝牙手提行李电子秤出门，在收拾行李后称量看时候有超过托运额。蓝牙手提行李电子秤的体积只有手掌宽度大小，是一个长方形的秤体，平时外带出门也不怎么占空间，很是实用。它可以称重50KG左右的量程，并做到0.1KG的精度，帮助人们精准测量行李重量。蓝牙手提行李电子秤由传感器、高精度ADC芯片、主控芯片及LED显示屏组合而成。ADC芯片将传感器中所获取的数据通过模拟转换为数字显示在LED屏上面,让人直观获取
2、数据信息。而主控芯片操控电路完成电子元器件之间的工作运行，协助蓝牙手提行李电子秤称重精度与数据的实现。蓝牙手提行李电子秤芯片以CSU1186为主控芯片，它是一个8位RISC架构的高性能单片机，集成了24Bit高精度ADC和LCD显示模块。内部集成8k*16Bits的OTPROM程序存储器蓝牙手提行李电子秤芯片规格简述1、高性能的RlSCCPU8位单片机MCU内置4KX16位一次性可编程存储器(OTPRoM)256字节数据存储器(SRAM)只有39条单字指令8级存储堆栈振荡器2、内带16MHZ振荡器外部32768Hz晶振(RTC)、4MHz16MHz晶振3、模拟特性模数转换器(ADC)-1路全差

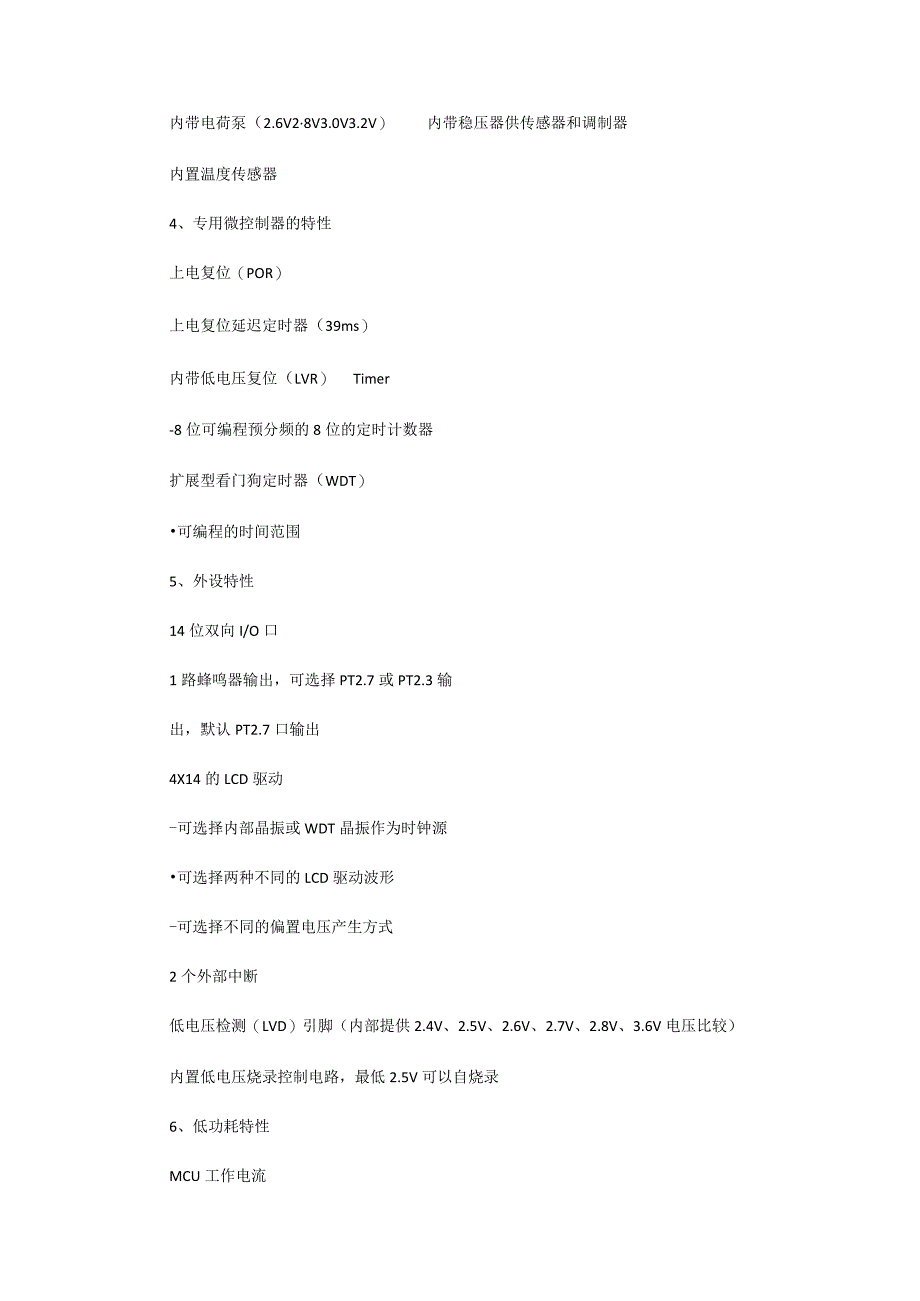

3、分模拟输入-24位分辨率内部集成的可编程增益放大器ADC的输出速率30Hz3.9KHz内带电荷泵（2.6V28V3.0V3.2V）内带稳压器供传感器和调制器内置温度传感器4、专用微控制器的特性上电复位（POR）上电复位延迟定时器（39ms）内带低电压复位（LVR）Timer-8位可编程预分频的8位的定时计数器扩展型看门狗定时器（WDT）可编程的时间范围5、外设特性14位双向I/O口1路蜂鸣器输出，可选择PT2.7或PT2.3输出，默认PT2.7口输出4X14的LCD驱动-可选择内部晶振或WDT晶振作为时钟源可选择两种不同的LCD驱动波形-可选择不同的偏置电压产生方式2个外部中断低电压检测（LV

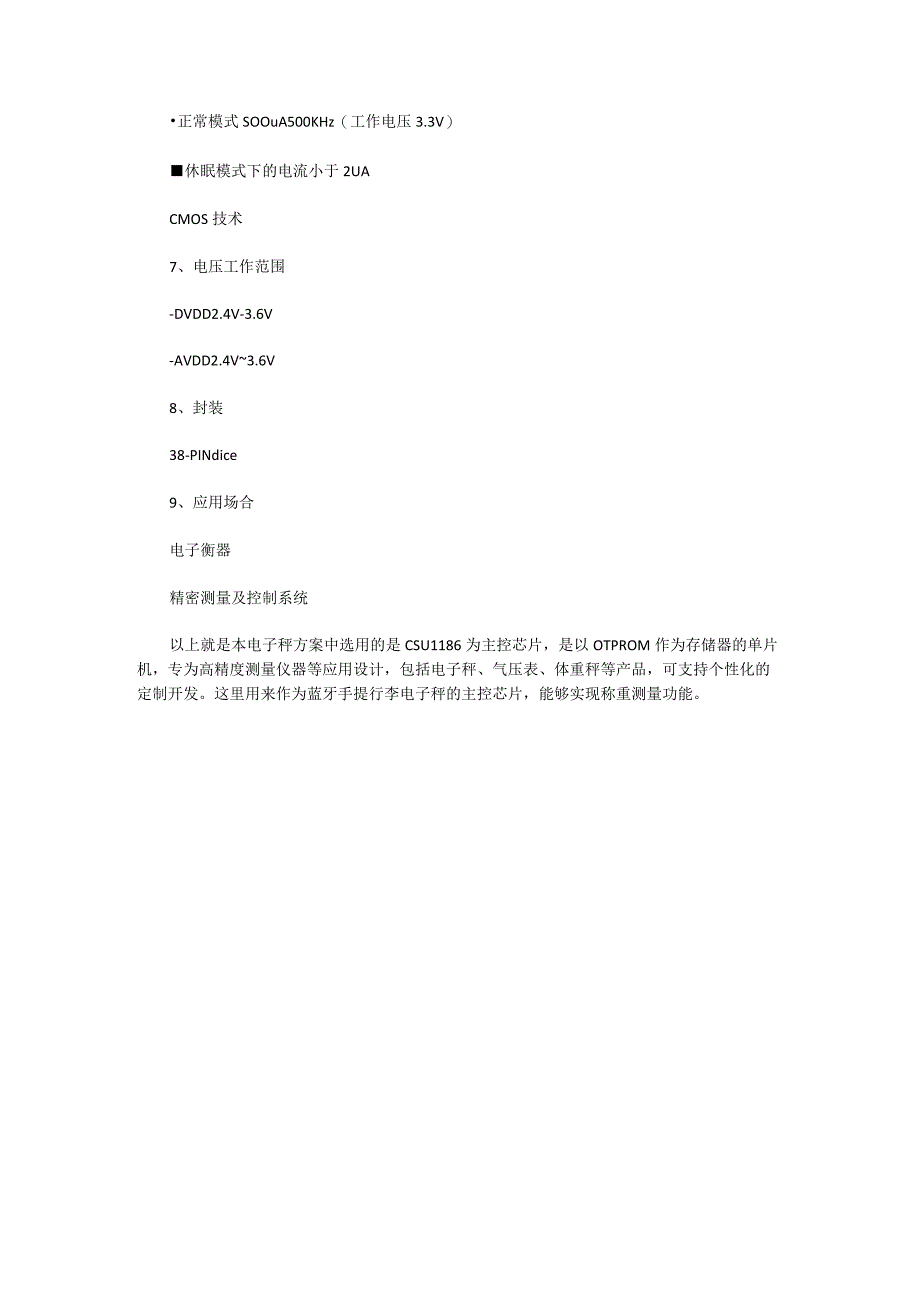

4、D）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V电压比较）内置低电压烧录控制电路，最低2.5V可以自烧录6、低功耗特性MCU工作电流正常模式SOOuA500KHz（工作电压3.3V）休眠模式下的电流小于2UACMOS技术7、电压工作范围-DVDD2.4V-3.6V-AVDD2.4V3.6V8、封装38-PINdice9、应用场合电子衡器精密测量及控制系统以上就是本电子秤方案中选用的是CSU1186为主控芯片，是以OTPROM作为存储器的单片机，专为高精度测量仪器等应用设计，包括电子秤、气压表、体重秤等产品，可支持个性化的定制开发。这里用来作为蓝牙手提行李电子秤的主控芯片，能够实现称重测量功能。
