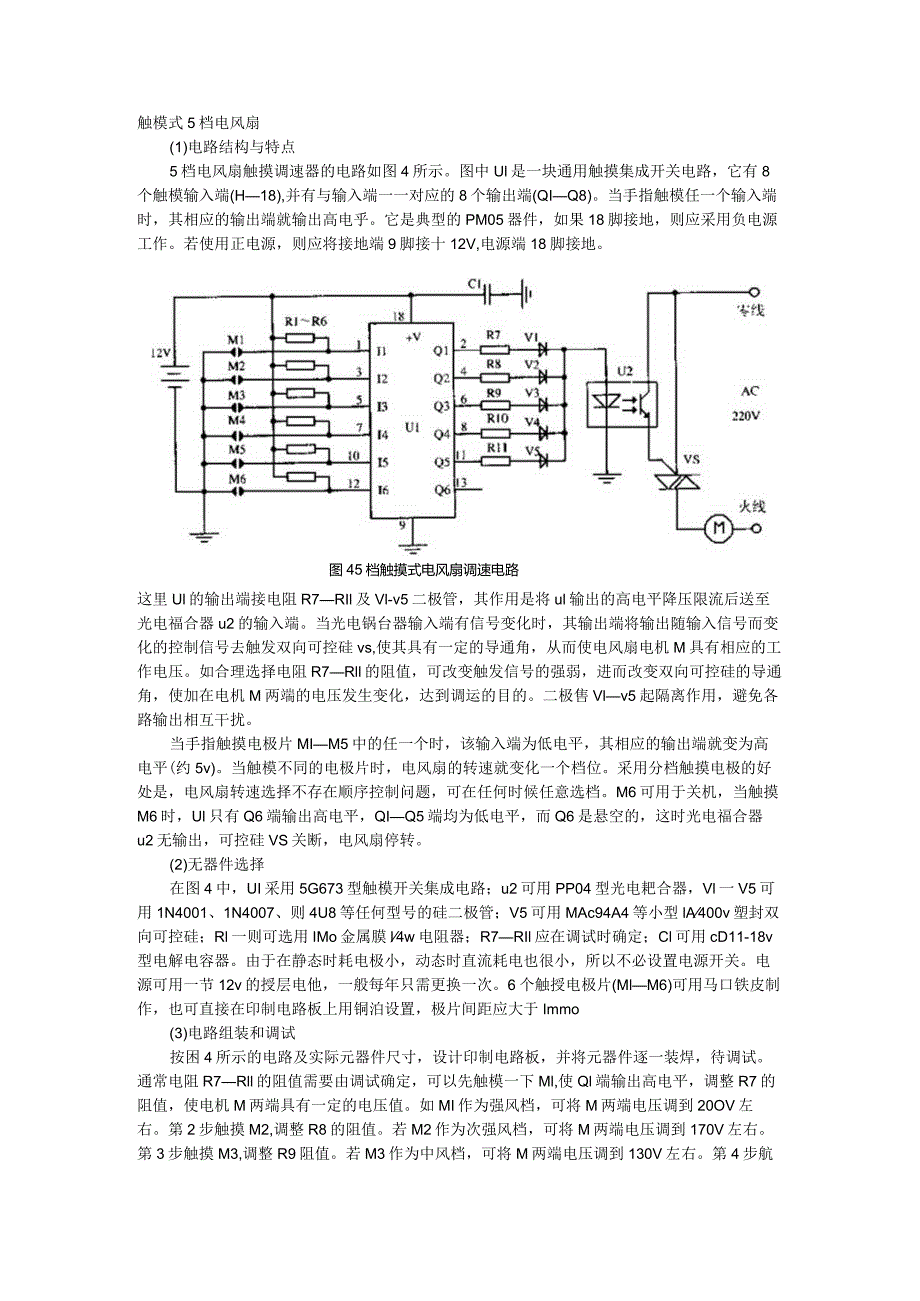

1、触模式5档电风扇(1)电路结构与特点5档电风扇触摸调速器的电路如图4所示。图中Ul是一块通用触摸集成开关电路，它有8个触模输入端(H18),并有与输入端一一对应的8个输出端(QIQ8)。当手指触模任一个输入端时，其相应的输出端就输出高电乎。它是典型的PM05器件，如果18脚接地，则应采用负电源工作。若使用正电源，则应将接地端9脚接十12V,电源端18脚接地。图45档触摸式电风扇调速电路这里Ul的输出端接电阻R7RIl及Vl-v5二极管，其作用是将ul输出的高电平降压限流后送至光电福合器u2的输入端。当光电锅台器输入端有信号变化时，其输出端将输出随输入信号而变化的控制信号去触发双向可控硅vs,使
2、其具有一定的导通角，从而使电风扇电机M具有相应的工作电压。如合理选择电阻R7Rll的阻值，可改变触发信号的强弱，进而改变双向可控硅的导通角，使加在电机M两端的电压发生变化，达到调运的目的。二极售Vlv5起隔离作用，避免各路输出相互干扰。当手指触摸电极片MIM5中的任一个时，该输入端为低电平，其相应的输出端就变为高电平(约5v)。当触模不同的电极片时，电风扇的转速就变化一个档位。采用分档触摸电极的好处是，电风扇转速选择不存在顺序控制问题，可在任何时候任意选档。M6可用于关机，当触摸M6时，Ul只有Q6端输出高电平，QIQ5端均为低电平，而Q6是悬空的，这时光电福合器u2无输出，可控硅VS关断，电
3、风扇停转。(2)无器件选择在图4中，UI采用5G673型触模开关集成电路；u2可用PP04型光电耙合器，Vl一V5可用1N4001、1N4007、则4U8等任何型号的硅二极管；V5可用MAc94A4等小型lA400v塑封双向可控硅；Rl一则可选用IMo金属膜l4w电阻器；R7RIl应在调试时确定；Cl可用cD11-18v型电解电容器。由于在静态时耗电极小，动态时直流耗电也很小，所以不必设置电源开关。电源可用一节12v的授层电他，一般每年只需更换一次。6个触授电极片(MlM6)可用马口铁皮制作，也可直接在印制电路板上用铜泊设置，极片间距应大于Immo(3)电路组装和调试按困4所示的电路及实际元器

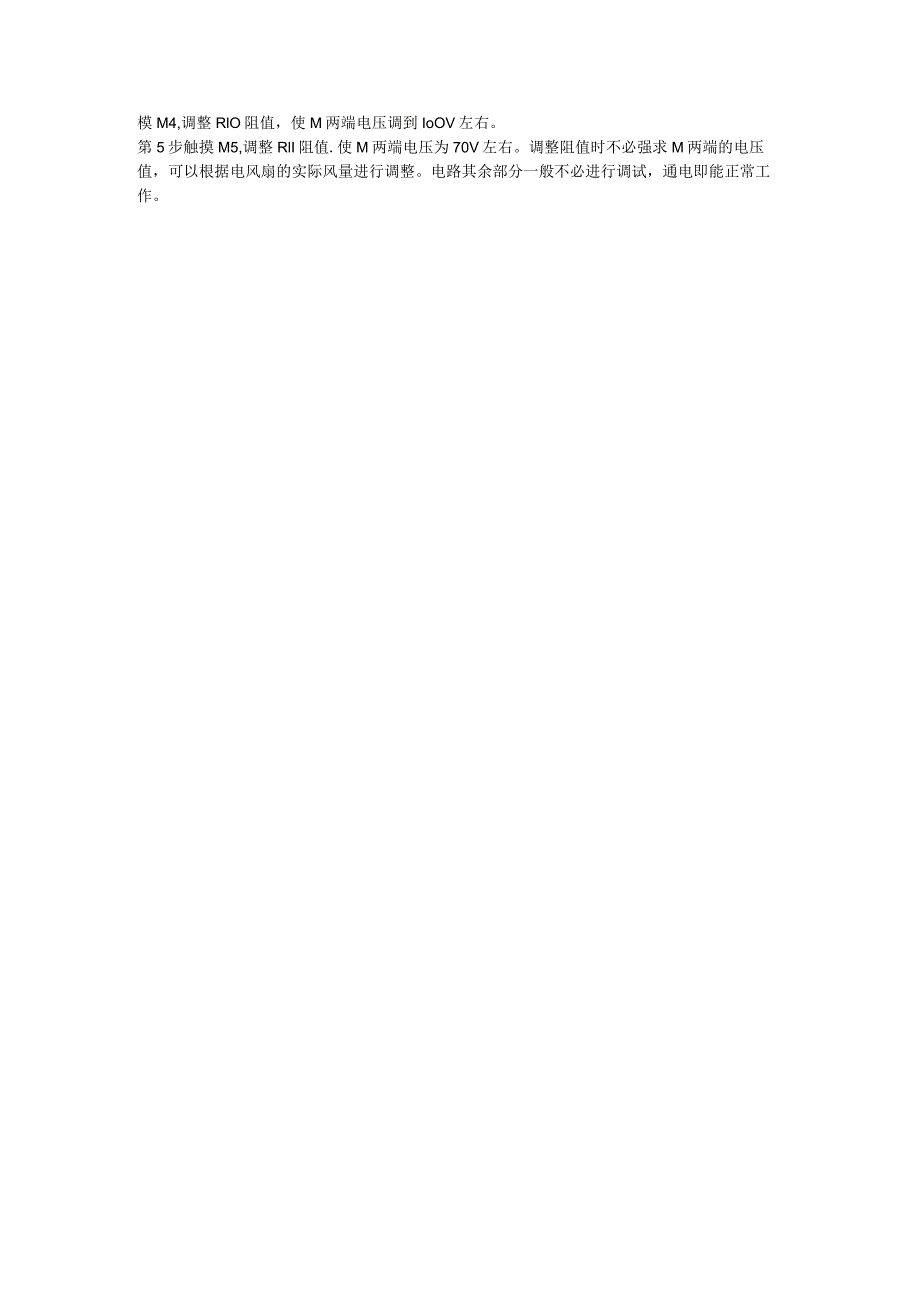

4、件尺寸，设计印制电路板，并将元器件逐一装焊，待调试。通常电阻R7Rll的阻值需要由调试确定，可以先触模一下Ml,使Ql端输出高电平，调整R7的阻值，使电机M两端具有一定的电压值。如MI作为强风档，可将M两端电压调到20OV左右。第2步触摸M2,调整R8的阻值。若M2作为次强风档，可将M两端电压调到170V左右。第3步触摸M3,调整R9阻值。若M3作为中风档，可将M两端电压调到130V左右。第4步航模M4,调整RlO阻值，使M两端电压调到IoOV左右。第5步触摸M5,调整RlI阻值.使M两端电压为70V左右。调整阻值时不必强求M两端的电压值，可以根据电风扇的实际风量进行调整。电路其余部分一般不必进行调试，通电即能正常工作。
