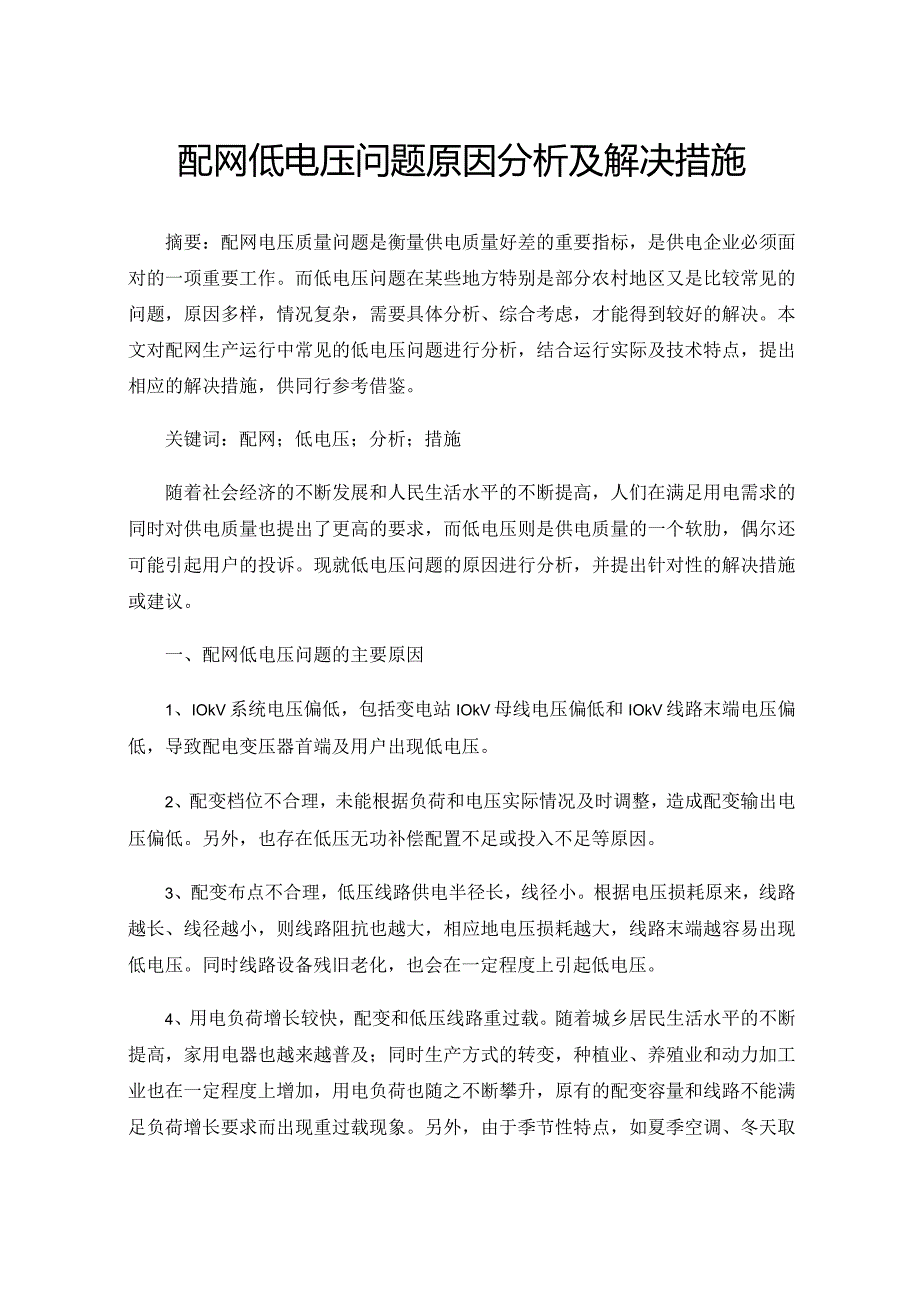

1、配网低电压问题原因分析及解决措施摘要：配网电压质量问题是衡量供电质量好差的重要指标，是供电企业必须面对的一项重要工作。而低电压问题在某些地方特别是部分农村地区又是比较常见的问题，原因多样，情况复杂，需要具体分析、综合考虑，才能得到较好的解决。本文对配网生产运行中常见的低电压问题进行分析，结合运行实际及技术特点，提出相应的解决措施，供同行参考借鉴。关键词：配网；低电压；分析；措施随着社会经济的不断发展和人民生活水平的不断提高，人们在满足用电需求的同时对供电质量也提出了更高的要求，而低电压则是供电质量的一个软肋，偶尔还可能引起用户的投诉。现就低电压问题的原因进行分析，并提出针对性的解决措施或建议。
2、一、配网低电压问题的主要原因1、IOkV系统电压偏低，包括变电站IOkV母线电压偏低和IOkV线路末端电压偏低，导致配电变压器首端及用户出现低电压。2、配变档位不合理，未能根据负荷和电压实际情况及时调整，造成配变输出电压偏低。另外，也存在低压无功补偿配置不足或投入不足等原因。3、配变布点不合理，低压线路供电半径长，线径小。根据电压损耗原来，线路越长、线径越小，则线路阻抗也越大，相应地电压损耗越大，线路末端越容易出现低电压。同时线路设备残旧老化，也会在一定程度上引起低电压。4、用电负荷增长较快，配变和低压线路重过载。随着城乡居民生活水平的不断提高，家用电器也越来越普及；同时生产方式的转变，种植业

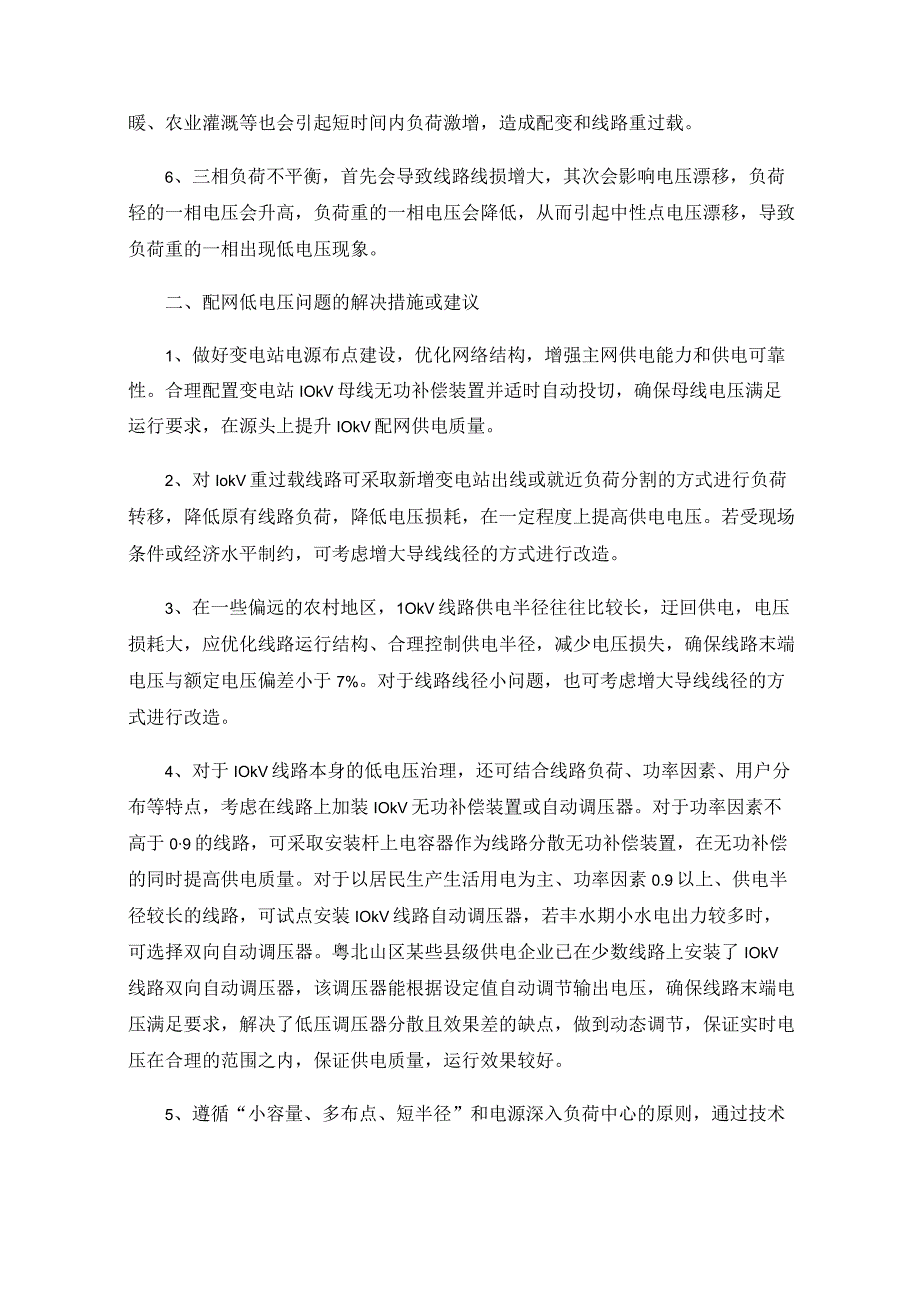

3、、养殖业和动力加工业也在一定程度上增加，用电负荷也随之不断攀升，原有的配变容量和线路不能满足负荷增长要求而出现重过载现象。另外，由于季节性特点，如夏季空调、冬天取暖、农业灌溉等也会引起短时间内负荷激增，造成配变和线路重过载。6、三相负荷不平衡，首先会导致线路线损增大，其次会影响电压漂移，负荷轻的一相电压会升高，负荷重的一相电压会降低，从而引起中性点电压漂移，导致负荷重的一相出现低电压现象。二、配网低电压问题的解决措施或建议1、做好变电站电源布点建设，优化网络结构，增强主网供电能力和供电可靠性。合理配置变电站IOkV母线无功补偿装置并适时自动投切，确保母线电压满足运行要求，在源头上提升IOkV配
4、网供电质量。2、对IokV重过载线路可采取新增变电站出线或就近负荷分割的方式进行负荷转移，降低原有线路负荷，降低电压损耗，在一定程度上提高供电电压。若受现场条件或经济水平制约，可考虑增大导线线径的方式进行改造。3、在一些偏远的农村地区，1OkV线路供电半径往往比较长，迂回供电，电压损耗大，应优化线路运行结构、合理控制供电半径，减少电压损失，确保线路末端电压与额定电压偏差小于7%。对于线路线径小问题，也可考虑增大导线线径的方式进行改造。4、对于IOkV线路本身的低电压治理，还可结合线路负荷、功率因素、用户分布等特点，考虑在线路上加装IOkV无功补偿装置或自动调压器。对于功率因素不高于09的线路，
5、可采取安装杆上电容器作为线路分散无功补偿装置，在无功补偿的同时提高供电质量。对于以居民生产生活用电为主、功率因素0.9以上、供电半径较长的线路，可试点安装IOkV线路自动调压器，若丰水期小水电出力较多时，可选择双向自动调压器。粤北山区某些县级供电企业已在少数线路上安装了IOkV线路双向自动调压器，该调压器能根据设定值自动调节输出电压，确保线路末端电压满足要求，解决了低压调压器分散且效果差的缺点，做到动态调节，保证实时电压在合理的范围之内，保证供电质量，运行效果较好。5、遵循“小容量、多布点、短半径”和电源深入负荷中心的原则，通过技术经济比较，对IokV配变重过载和低压线路供电半径过长引起的低电

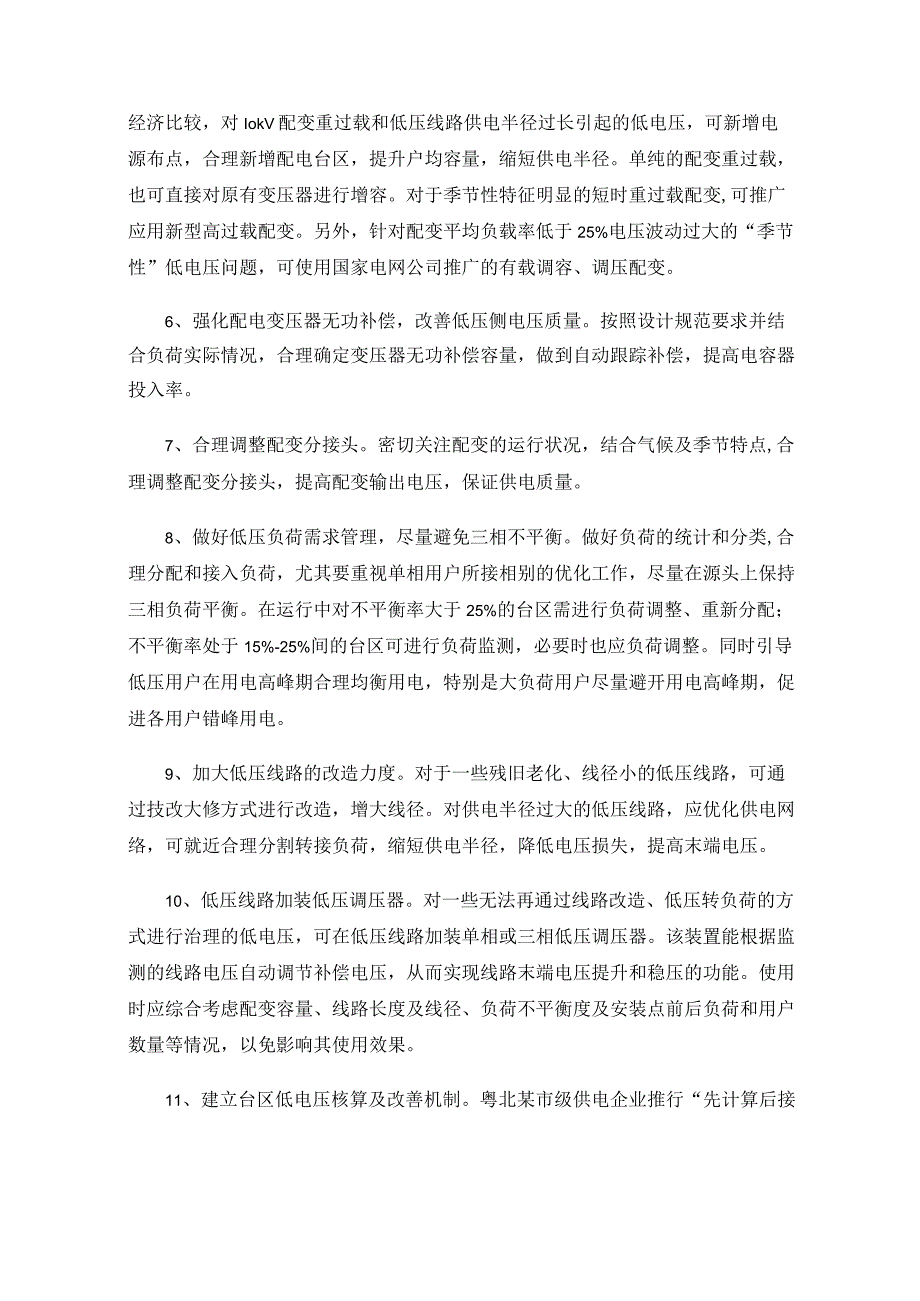

6、压，可新增电源布点，合理新增配电台区，提升户均容量，缩短供电半径。单纯的配变重过载，也可直接对原有变压器进行增容。对于季节性特征明显的短时重过载配变,可推广应用新型高过载配变。另外，针对配变平均负载率低于25%电压波动过大的“季节性”低电压问题，可使用国家电网公司推广的有载调容、调压配变。6、强化配电变压器无功补偿，改善低压侧电压质量。按照设计规范要求并结合负荷实际情况，合理确定变压器无功补偿容量，做到自动跟踪补偿，提高电容器投入率。7、合理调整配变分接头。密切关注配变的运行状况，结合气候及季节特点,合理调整配变分接头，提高配变输出电压，保证供电质量。8、做好低压负荷需求管理，尽量避免三相不平
7、衡。做好负荷的统计和分类,合理分配和接入负荷，尤其要重视单相用户所接相别的优化工作，尽量在源头上保持三相负荷平衡。在运行中对不平衡率大于25%的台区需进行负荷调整、重新分配；不平衡率处于15%-25%间的台区可进行负荷监测，必要时也应负荷调整。同时引导低压用户在用电高峰期合理均衡用电，特别是大负荷用户尽量避开用电高峰期，促进各用户错峰用电。9、加大低压线路的改造力度。对于一些残旧老化、线径小的低压线路，可通过技改大修方式进行改造，增大线径。对供电半径过大的低压线路，应优化供电网络，可就近合理分割转接负荷，缩短供电半径，降低电压损失，提高末端电压。10、低压线路加装低压调压器。对一些无法再通过线
8、路改造、低压转负荷的方式进行治理的低电压，可在低压线路加装单相或三相低压调压器。该装置能根据监测的线路电压自动调节补偿电压，从而实现线路末端电压提升和稳压的功能。使用时应综合考虑配变容量、线路长度及线径、负荷不平衡度及安装点前后负荷和用户数量等情况，以免影响其使用效果。11、建立台区低电压核算及改善机制。粤北某市级供电企业推行“先计算后接入、先改造再接入”机制，在新用户报装时增加电压核算环节，利用低电压测算模型核算接入前后电压情况，对存在的问题制定针对性电压质量提升措施，在业扩配套、低电压台区改造等项目中进行落实。12、加强电压质量管理，做好电压监测仪和配变终端等设备的运行维护管理,确保设备安
9、全可靠运行。通过负荷监测、电压监测及用户反馈等方式及时排查低电压现象，提升防患意识，并做好低电压现象的实时监测。三、结束语：面对部分地区配电网依然存在的低电压问题，我们应该多措并举、统筹治理，深入分析低电压产生原因，按照“先管理、后工程”、“一台区、一方案”的原则，综合管理、基建、技改、大修等手段，科学制定治理方案。同时全面应用配网典型设计、标准工艺等标准化建设成果，推广先进适用技术，提高技术措施的先进性和规范性。相信随着管理手段的不断完善、电网建设的不断深入和先进技术的不断推广，低电压问题将得到较好的治理，供电质量也将得以提高。参考文献：1.李鑫.浅谈关于配网低电压问题的分析与解决措施.电力设备2015,5。2.祝文君王浩.供电所配网低电压问题及解决措施.科技创新导报2018,13
