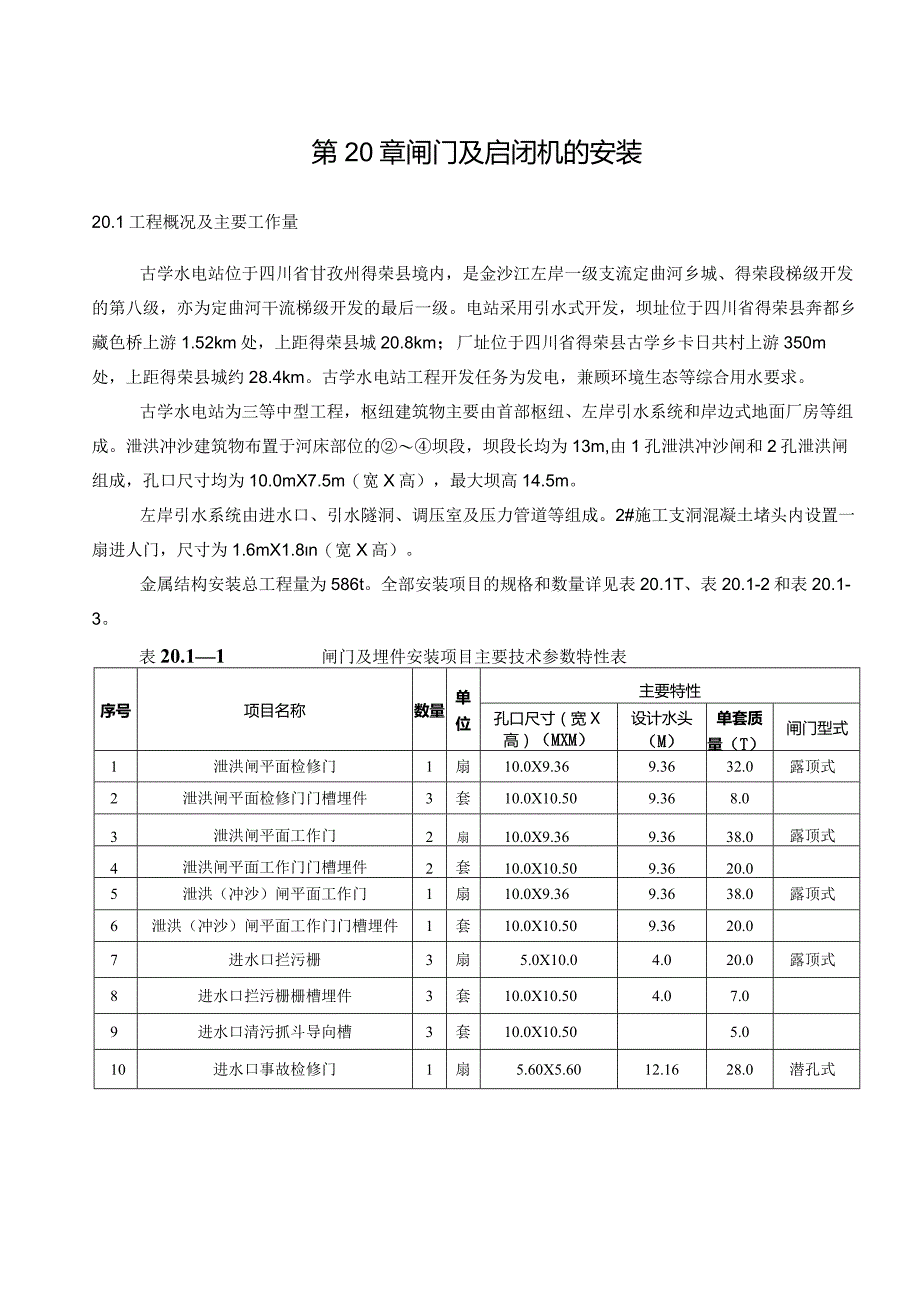

1、第20章闸门及启闭机的安装20.1工程概况及主要工作量古学水电站位于四川省甘孜州得荣县境内，是金沙江左岸一级支流定曲河乡城、得荣段梯级开发的第八级，亦为定曲河干流梯级开发的最后一级。电站采用引水式开发，坝址位于四川省得荣县奔都乡藏色桥上游1.52km处，上距得荣县城20.8km；厂址位于四川省得荣县古学乡卡日共村上游350m处，上距得荣县城约28.4km。古学水电站工程开发任务为发电，兼顾环境生态等综合用水要求。古学水电站为三等中型工程，枢纽建筑物主要由首部枢纽、左岸引水系统和岸边式地面厂房等组成。泄洪冲沙建筑物布置于河床部位的坝段，坝段长均为13m,由1孔泄洪冲沙闸和2孔泄洪闸组成，孔口尺寸
2、均为10.0mX7.5m（宽X高），最大坝高14.5m。左岸引水系统由进水口、引水隧洞、调压室及压力管道等组成。2#施工支洞混凝土堵头内设置一扇进人门，尺寸为1.6mX1.8n（宽X高）。金属结构安装总工程量为586t。全部安装项目的规格和数量详见表20.1T、表20.1-2和表20.1-3。表20.11闸门及埋件安装项目主要技术参数特性表序号项目名称数量单位主要特性孔口尺寸（宽X高）（MXM）设计水头（M）单套质量（T）闸门型式1泄洪闸平面检修门1扇10.0X9.369.3632.0露顶式2泄洪闸平面检修门门槽埋件3套10.0X10.509.368.03泄洪闸平面工作门2扇10.0X9.36

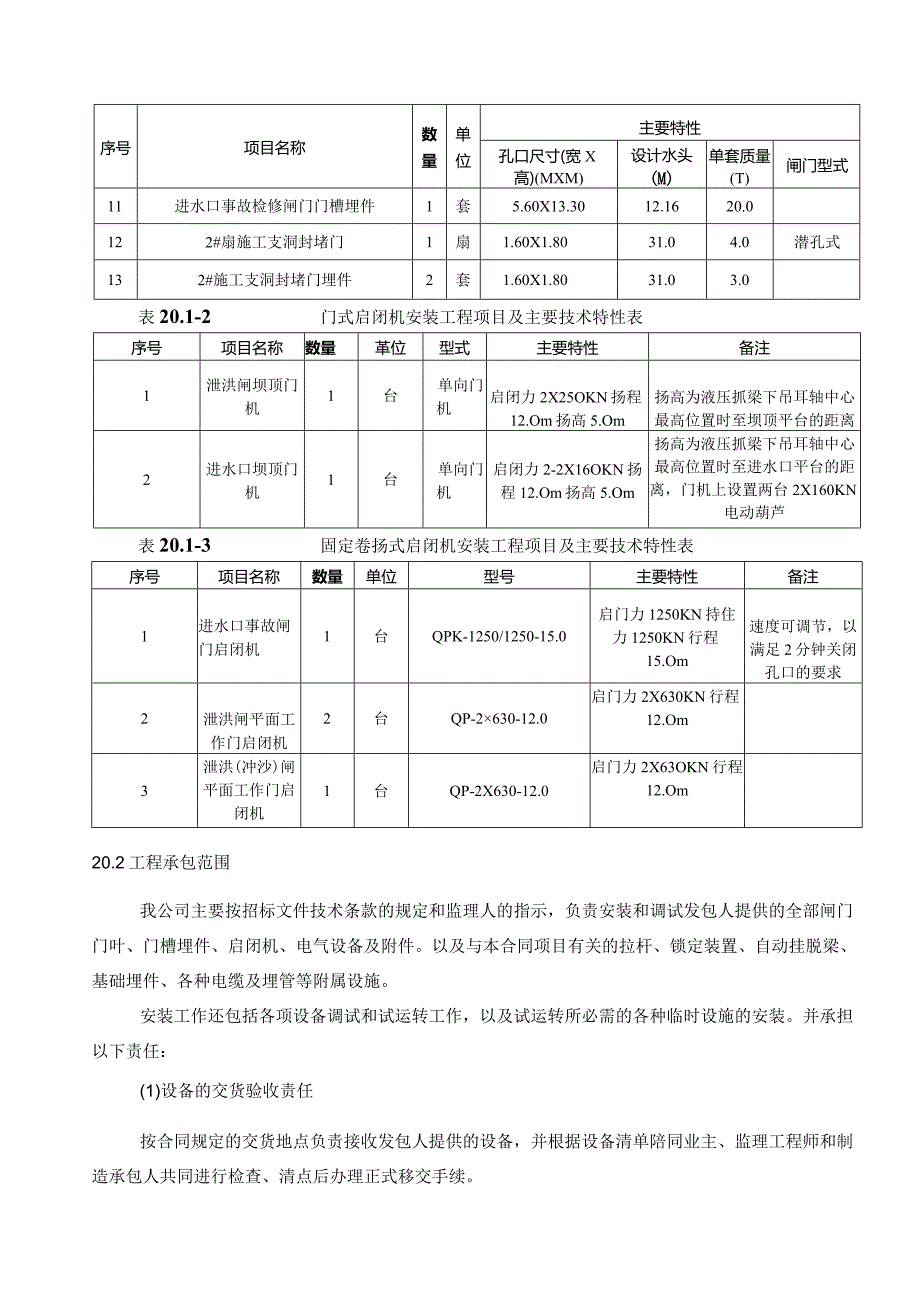

3、9.3638.0露顶式4泄洪闸平面工作门门槽埋件2套10.0X10.509.3620.05泄洪（冲沙）闸平面工作门1扇10.0X9.369.3638.0露顶式6泄洪（冲沙）闸平面工作门门槽埋件1套10.0X10.509.3620.07进水口拦污栅3扇5.0X10.04.020.0露顶式8进水口拦污栅栅槽埋件3套10.0X10.504.07.09进水口清污抓斗导向槽3套10.0X10.505.010进水口事故检修门1扇5.60X5.6012.1628.0潜孔式序号项目名称数量单位主要特性孔口尺寸(宽X高)(MXM)设计水头(M)单套质量(T)闸门型式11进水口事故检修闸门门槽埋件1套5.60X1
4、3.3012.1620.0122#扇施工支洞封堵门1扇1.60X1.8031.04.0潜孔式132#施工支洞封堵门埋件2套1.60X1.8031.03.0表20.1-2门式启闭机安装工程项目及主要技术特性表序号项目名称数量革位型式主要特性备注1泄洪闸坝顶门机1台单向门机启闭力2X25OKN扬程12.Om扬高5.Om扬高为液压抓梁下吊耳轴中心最高位置时至坝顶平台的距离2进水口坝顶门机1台单向门机启闭力2-2X16OKN扬程12.Om扬高5.Om扬高为液压抓梁下吊耳轴中心最高位置时至进水口平台的距离，门机上设置两台2X160KN电动葫芦表20.1-3固定卷扬式启闭机安装工程项目及主要技术特性表序号
5、项目名称数量单位型号主要特性备注1进水口事故闸门启闭机1台QPK-1250/1250-15.0启门力1250KN持住力1250KN行程15.Om速度可调节，以满足2分钟关闭孔口的要求2泄洪闸平面工作门启闭机2台QP-2630-12.0启门力2X630KN行程12.Om3泄洪(冲沙)闸平面工作门启闭机1台QP-2X630-12.0启门力2X63OKN行程12.Om20.2工程承包范围我公司主要按招标文件技术条款的规定和监理人的指示，负责安装和调试发包人提供的全部闸门门叶、门槽埋件、启闭机、电气设备及附件。以及与本合同项目有关的拉杆、锁定装置、自动挂脱梁、基础埋件、各种电缆及埋管等附属设施。安装工

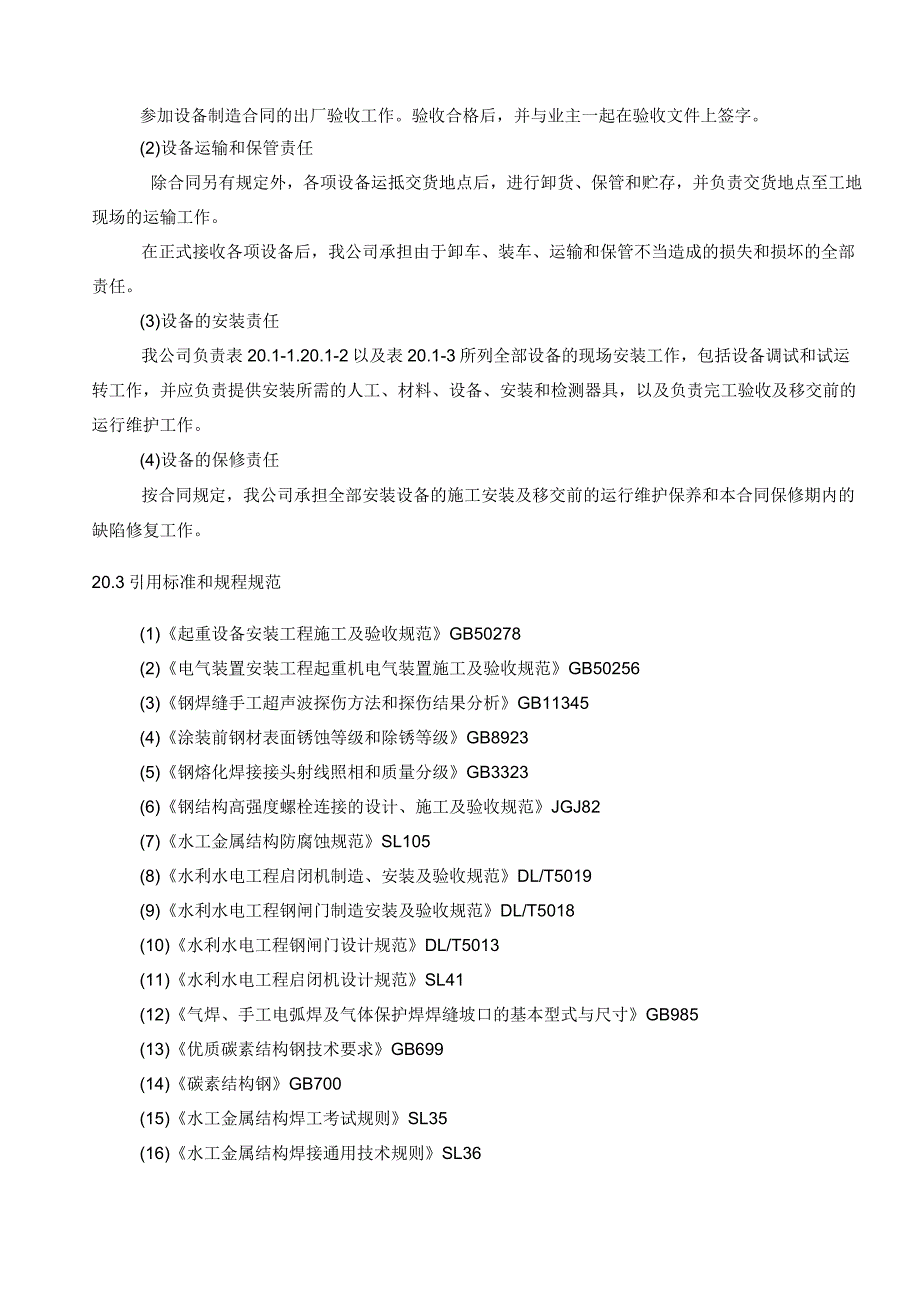

6、作还包括各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装。并承担以下责任：(1)设备的交货验收责任按合同规定的交货地点负责接收发包人提供的设备，并根据设备清单陪同业主、监理工程师和制造承包人共同进行检查、清点后办理正式移交手续。参加设备制造合同的出厂验收工作。验收合格后，并与业主一起在验收文件上签字。(2)设备运输和保管责任除合同另有规定外，各项设备运抵交货地点后，进行卸货、保管和贮存，并负责交货地点至工地现场的运输工作。在正式接收各项设备后，我公司承担由于卸车、装车、运输和保管不当造成的损失和损坏的全部责任。(3)设备的安装责任我公司负责表20.1-1.20.1-2以及表20.
7、1-3所列全部设备的现场安装工作，包括设备调试和试运转工作，并应负责提供安装所需的人工、材料、设备、安装和检测器具，以及负责完工验收及移交前的运行维护工作。(4)设备的保修责任按合同规定，我公司承担全部安装设备的施工安装及移交前的运行维护保养和本合同保修期内的缺陷修复工作。20.3引用标准和规程规范(1)起重设备安装工程施工及验收规范GB50278(2)电气装置安装工程起重机电气装置施工及验收规范GB50256(3)钢焊缝手工超声波探伤方法和探伤结果分析GB11345(4)涂装前钢材表面锈蚀等级和除锈等级GB8923(5)钢熔化焊接接头射线照相和质量分级GB3323(6)钢结构高强度螺栓连接的
8、设计、施工及验收规范JGJ82(7)水工金属结构防腐蚀规范SL105(8)水利水电工程启闭机制造、安装及验收规范DL/T5019(9)水利水电工程钢闸门制造安装及验收规范DL/T5018(10)水利水电工程钢闸门设计规范DL/T5013(11)水利水电工程启闭机设计规范SL41(12)气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB985(13)优质碳素结构钢技术要求GB699(14)碳素结构钢GB700(15)水工金属结构焊工考试规则SL35(16)水工金属结构焊接通用技术规则SL36(17)涂装通用技术条件SDZ14(18)水利水电基本建设工程、单元工程质量等级评定标准.金属结构及
9、启闭机械安装工程(试行)SDJ249.52本工程所采用的标准及规程规范包括但不限于以上所列且当标准和规程规范被修订时，执行其最新版本。20.4金属结构安装现场临建(1)本工程标段主要承担闸门、启闭机的安装和调试，办公和生活营地随土建营地修建，部分附属仓库、拼装检修平台靠近堆放场，具体位置由业主现场指定。施工营地主要包括施工人员住房和项目部办公用房及仓库等，营地四周采用钢丝网围圈。(2)生活区用电接自就近业主提供的变电所低压侧装表计量，用水由项目部修建蓄水池统一布置。由于金结安装施工用电量较小，施工用电通过现场协调临时在土建电源上接线，安装电表，费用双方协商支付。(3)施工用风由自备空压机提供。
10、(4)设备堆放场场地要平整、坚实，地势较高，要保证汛期不被水淹。在堆放场临时修建附属仓库存放施工设备、材料、工器具等；场内焊接一个平面闸门预装台以便闸门预装。20.5安装施工前的准备20.5.1 技术性准备负责本合同金属结构安装的技术人员需做好以下各项准备工作：1)为避免施工设计图上可能出现的某些失误，首先要审核图纸，并根据施工图、有关设计通知以及招标和合同文件中技术条款的规定，编写本标各项金属结构安装施工措施，并提交有关监理审批。2)制定本标金属结构安装所需的各种钢材、焊接材料及各种消耗性材料计划清单。3)绘制本标金属结构安装所需的各种基准点测放图、工装图以及各项安装质量检查记录表格。4）向
11、参加本标金属结构安装的施工人员进行技术交底，以便让各安装施工人员按照审批后的施工措施进行正确施工，并在施工过程中严格执行招标文件技术条款中规定的、施工设计图中说明的以及各项国家和部颁标准技术要求。20.5.2焊接材料的准备根据闸门制造用的各种钢材牌号，选用与抗拉强度相适应的焊条牌号。各种焊条牌号要符合设计图纸要求并且要有出厂合格证，其化学成份与机械性能等各项指标要符合有关规定，每批到货的焊接材料要进行抽样检查，并将检验结果及产品质量证明书提交监理。20.5.3防腐材料的准备防腐材料要符合设计说明书的要求，其品种、性能和颜色要与制造时所使用的防腐材料一致，防腐材料由制造承包人提供。20.5.4各
12、种测量设备、测量工具及安装施工用的工具准备用于测量的各测量仪器及测量工具要准备齐全并有检验合格证。20.5.5焊工资格及无损检测工资格凡参加本标金属结构安装焊接一、二类焊缝的焊工及无损检测工都必须有焊接质量监督检测中心颁发的有效合格证和资格证书，焊工所焊接的钢材种类、焊接方法和焊接位置均要与焊工本人考试合格的项目相符。评定焊缝质量要由II级或H级以上的无损检测工担任。20.6安装进度计划、施工设备和劳动力安排20.6.1安装进度计划金属结构安装进度计划详见总进度计划。20.6.2安装施工设备根据本工程金属结构及启闭机的安装工作量及施工进度要求，拟投入本工程主要安装设备配置如表20.6-1所示：
13、表20.6-1金属结构安装设备配置表序号设备名称型号及规格数量主要技术性能起重、运输设备1平板货车20t12汽车吊50t13慢速卷扬机IOt24滑轮组20t25千斤顶32t46手动葫芦3t5t10t各4焊接、切割1直流电焊机ZX-40062直流电焊机ZX-63023焊条保温筒104焊条烘干箱YDH系列15碳弧气刨机Zx7-130026空气压缩机0.9m3tnin2i黑伤、试验及化验1超声波探伤仪CTS-2212X射线探伤仪XXQ-300513经纬仪T214水准仪S315漆膜测厚仪CTJ-IO1台测量范围0500m206.3安装劳动力安排我公司金属结构及启闭机年安装能力为15000吨，根据本工程金属结构及启闭机的安装工作量及施工进度要求，拟投入本工程主要安装的人员配置如表20.6-2所示:表20.6-2金属结构及启闭机安装人员配置工作内容工种定员备注金属结构及启闭机安装钏工10持证金属结构及启闭机焊接焊工8持证电气维护安装电工1持证测量测量2持证无损检测探伤工1持证面漆涂刷防腐2持证起重起重工1持证工作内容工种定员备注汽车运输司机1持证质检质检员1持证技术指导技术员220.7闸门及埋件安装施工措施20.7.1埋件安装本工程泄洪闸平面检修
