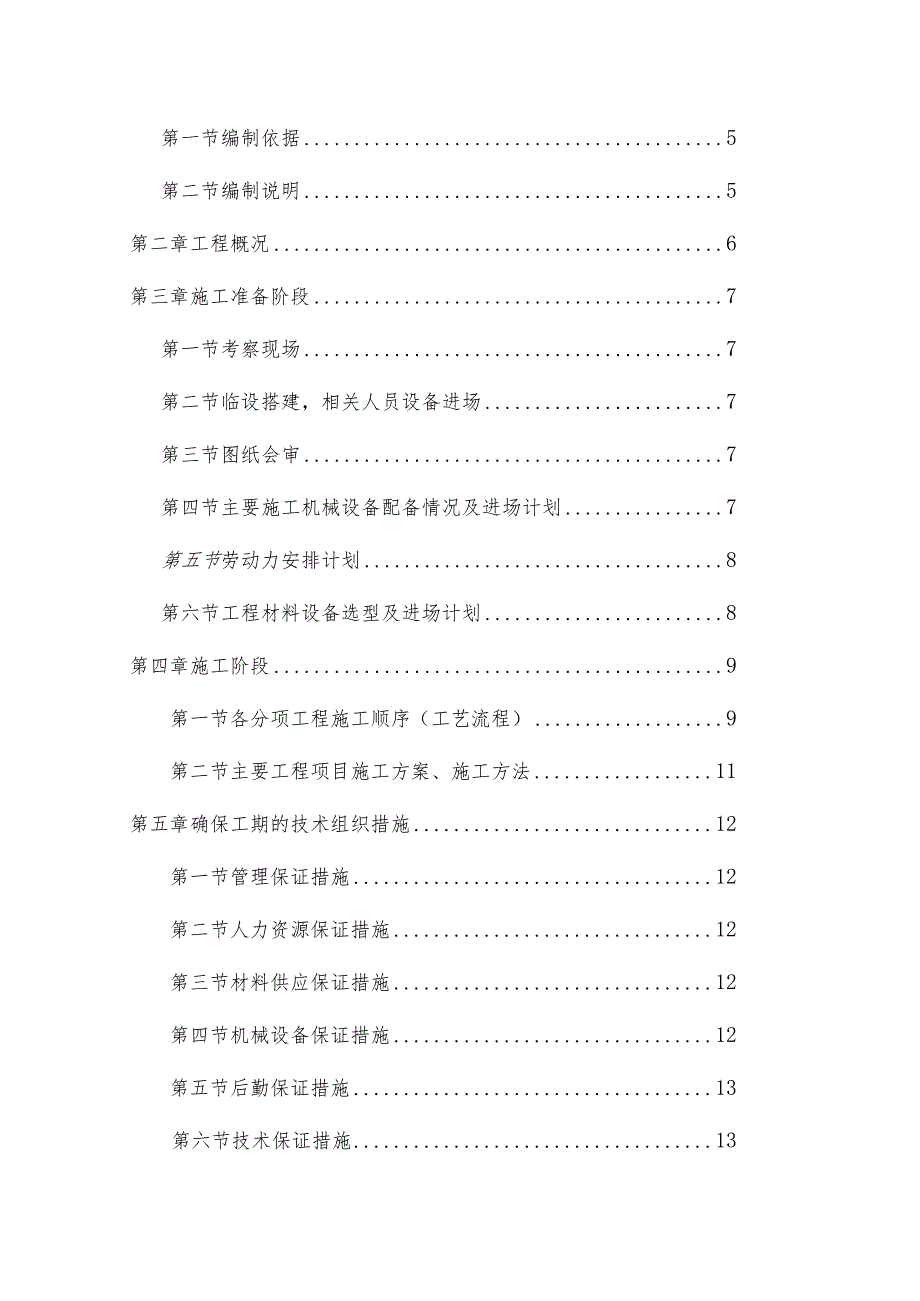

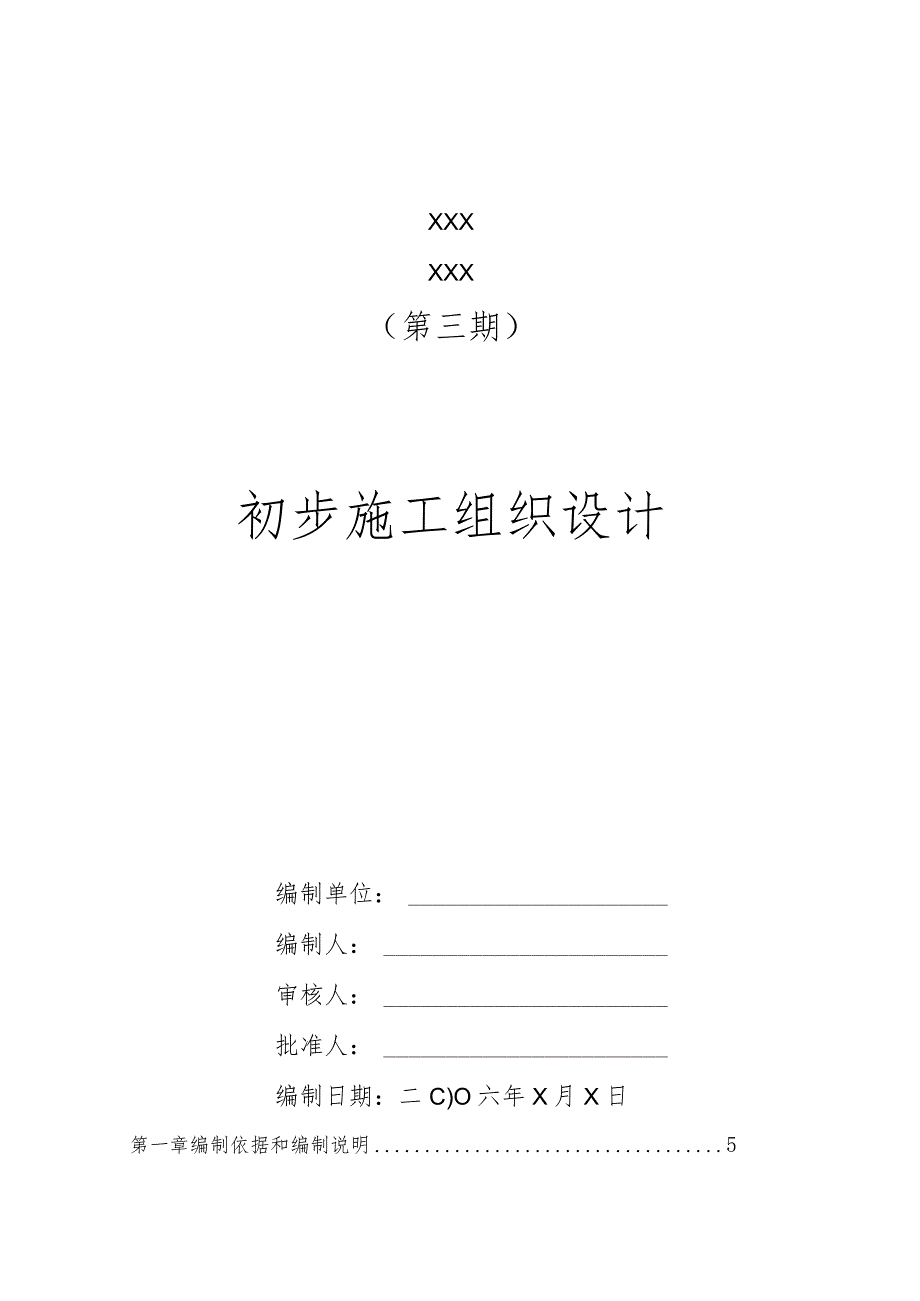

1、XXXXXX（第三期）初步施工组织设计编制单位：编制人：审核人：批准人：编制日期：二C)O六年X月X日第一章编制依据和编制说明5第一节编制依据5第二节编制说明5第二章工程概况6第三章施工准备阶段7第一节考察现场7第二节临设搭建，相关人员设备进场7第三节图纸会审7第四节主要施工机械设备配备情况及进场计划7第五节劳动力安排计划8第六节工程材料设备选型及进场计划8第四章施工阶段9第一节各分项工程施工顺序（工艺流程）9第二节主要工程项目施工方案、施工方法11第五章确保工期的技术组织措施12第一节管理保证措施12第二节人力资源保证措施12第三节材料供应保证措施12第四节机械设备保证措施12第五节后勤保证

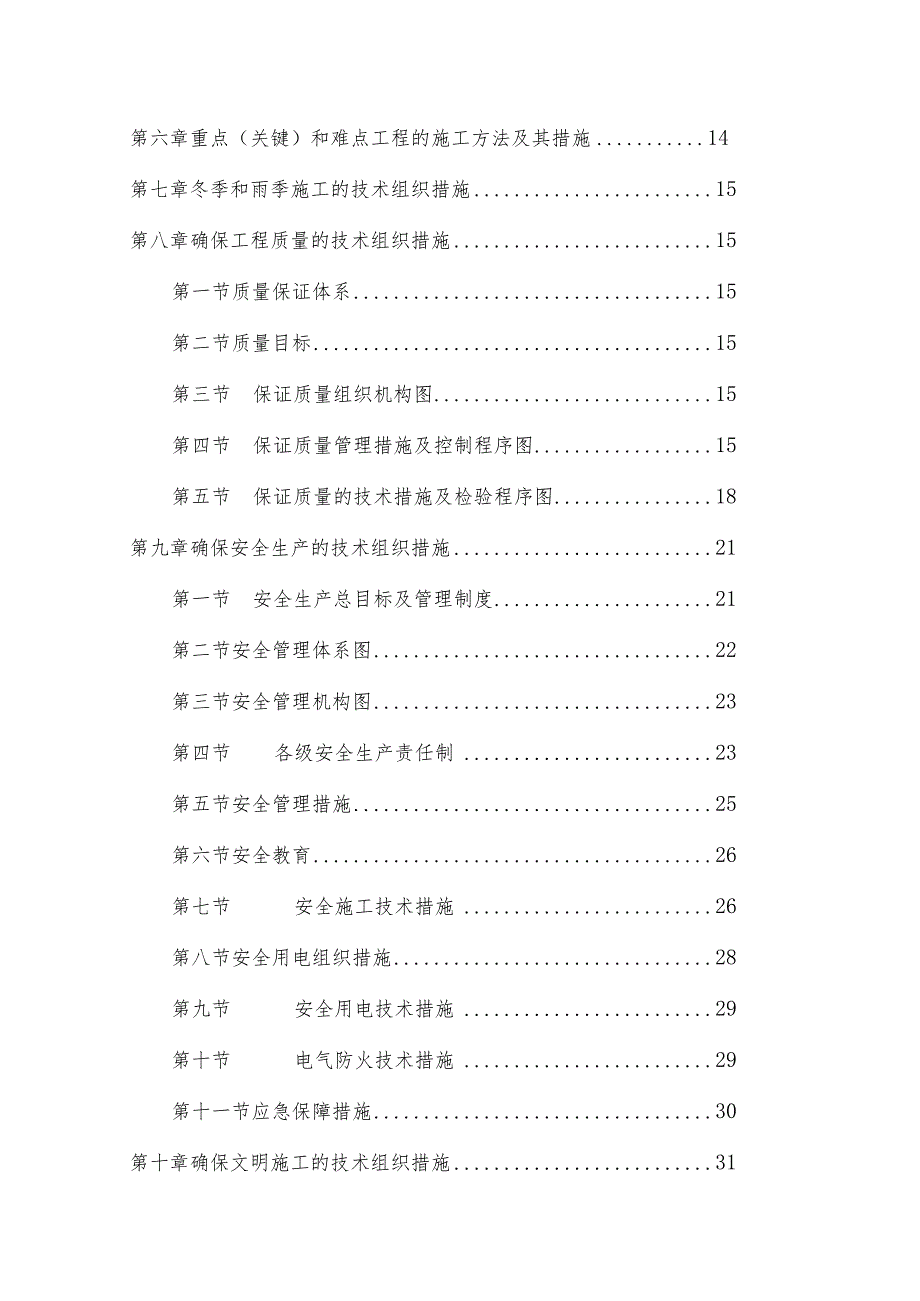

2、措施13第六节技术保证措施13第六章重点（关键）和难点工程的施工方法及其措施14第七章冬季和雨季施工的技术组织措施15第八章确保工程质量的技术组织措施15第一节质量保证体系15第二节质量目标15第三节保证质量组织机构图15第四节保证质量管理措施及控制程序图15第五节保证质量的技术措施及检验程序图18第九章确保安全生产的技术组织措施21第一节安全生产总目标及管理制度21第二节安全管理体系图22第三节安全管理机构图23第四节各级安全生产责任制23第五节安全管理措施25第六节安全教育26第七节安全施工技术措施26第八节安全用电组织措施28第九节安全用电技术措施29第十节电气防火技术措施29第十一节应
3、急保障措施30第十章确保文明施工的技术组织措施31第一节文明施工总目标31第二节文明施工组织机构31第三节文明施工管理31第四节现场卫生32第五节现场防火、防盗安全保卫32第十一章售后服务和承诺33第十二章测试、试运行、施工收尾及其它事项34第一节工程界面划分34第二节环境保护34第三节技术培训34第四节测试与试运行方案35第五节成品保护措施35第六节技术资料35第一章编制依据和编制说明第一节编制依据1、XXX（第三期）施工招标资格预审文件；2、国家和XXX省现行设计、施工、验收的规范和标准；3、本公司现有劳动力、技术、机械、设备能力和施工管理经验;4、本公司IS09001：2000版国际标准
4、化质量管理体系有关文件;5、本工程施工现场实际情况、施工环境、施工条件和自然条件。第二节编制说明1、本设计仅是按资格预审文件的大概工程内容和本公司的经验编制，具体工程内容等招标文件下发后进一步说明。2、中标后，我公司会以此设计为基础，编制详细的施工组织计划,供业主和监理审批。第二章工程概况1、工程名称：XXX2、工程范围：隧道供配电、通风、照明等机电工程。3、建设工期：控制工期为XXX个月，计划XXX年XXX月开工。第三章施工准备阶段第一节考察现场组织相关人员进行现场实地考察，构思重点难点工程的施工方案及技术措施，与业主或总包方确定临时设施的位置及相关建设标准要求，配合业主的现场管理模式，并协
5、调生产生活设施相关事宜。第二节临设搭建，相关人员设备进场根据考察结果积极组织相关人员及物资，并根据工程的需要、合同规定、监理工程师的通知等适时进行建设及进场，保证满足工程进展的需要。第三节图纸会审积极联系业主与监理、设计院等进行图纸会审，了解设计意图及细节，避免工程施工过程中因设计失误等造成返工损失及影响工期。第四节主要施工机械设备配备情况及进场计划根据本工程的现场条件及公司的内部情况，为满足工程工期、质量、安全的要求，公司设备部根据项目部提出的机械设备配备计划，组织调拨或调配设备进场。进场前保证经过严格的中修级保养，并且现场备足易损配件，做到一有故障，即能迅速排除，不因设备方面的问题影响正常
6、施工。拟投入的主要施工机械设备表根据招标文件中的工程量清单编制。主要施工机械设备进场计划根据现场考查及业主的要求编制。第五节劳动力安排计划根据优化组合、竞争上岗和满足工程需要的原则确定进场施工人员的工种、工程管理人员、技术人员人数后，由劳资科组织人员、办理进场手续，劳资科、技术科、质安科、项目部共同组织开工前对各工种人员进行技术再培训。1、结合本工程实际情况，搞好技术培训和技术交底工作，把在施工过程中可能遇到的问题、难点提前解决。2、进行入场安全教育和劳动纪律培训。3、具体部署的劳动力情况根据招标文件中的工程量清单及进度计划编制。第六节工程材料设备选型及进场计划项目部相关专业根据施工图纸及工期
7、计划等，提出主要材料设备的进场时间及质量技术要求，进行招标与选择，并按计划进场。招标文件有特殊规定的设备报业主及监理备案或审批。第四章施工阶段根据土建项目的施工进度及业主、监理的要求，组织人员、设备、材料进场进入施工状态。施工应严格按照施工组织设计、施工方案、工艺设计文件等相关已批准的文件进行。第一节各分项工程施工顺序（工艺流程）1、风机安装工艺流程图纸审查订货f预埋件安装（或者设备基础）检查f设备开箱检查f清洗f支架制安f风机安装找平找正f接线f绝缘测试及通电调试f单机试运行f配合系统调试。2、配电设备（配电箱、控制箱）安装工艺流程图纸审查订货f暗装箱孔洞预留检查f设备开箱检查一支架制安（调
8、整预留孔洞）一设备箱开管孔一设备安装一接线一检查与通电测试一单项功能测试f分系统调试一配合系统调试f系统试运行。3、路灯及隧道灯安装工艺流程图纸审查订货f预埋件安装（或者灯杆基础）检查一开箱检查一路灯组装一开关等元件安装接线一路灯安装-接线一检查与测试一分回路试运行一配合系统调试。4、应急灯具（灯具）安装工艺流程图纸审查订货开箱检查灯具安装一接线检查与测试f充放电测试（仅应急灯具有此项）一分回路试运行一配合系统调试。5、导线敷设工艺流程（按先支线后干线的顺序）图纸审查订货一选择核对导线一管子穿引线f管子疏通及扫管f套护口f穿线f校线接线f检查与绝缘测试。6、电缆采用桥架或穿管敷设工艺流程（按先
9、支线后干线的顺序）图纸审查订货f选择核对电缆（含绝缘检测）一管子穿引线（或电缆支架制作安装）一管子疏通一套护口一穿电缆（或桥架上电缆敷设）一电缆绑扎固定一电缆头制作一绝缘测试。7、桥架线槽安装工艺流程图纸审查订货f选择核对桥架线槽f支架制作安装一干线桥架线槽安装（根据支线位置进行桥架切割）一支线桥架线槽安装一干支线接口安装及制作（如需要局部调整）一桥架线槽接地干线安装（含跨接地线）一支架桥架局部防腐修补（如果需要的话）。8、明敷钢管、线管安装工艺流程金属管内外防腐f预制支架、吊架、抱箍铁件一接线箱、接线盒定位固定f支架安装f管路敷设f管路入盒箱f跨接地线（金属管）一穿引线（如需要）9、暗敷钢管
10、、线管安装工艺流程金属管内防腐（校内暗敷）一接线箱、接线盒定位固定一管路敷设固定一管路入盒箱f跨接地线（金属管）一穿引线（如需要）10、防雷及工作接地基础自然接地体焊接检查一接地体接地电阻测试（如阻值不满足要求另设人工接地极）f接地干线一引下线敷设一均压环避雷带（接地支线）一避雷网f各测试点接地电阻测试。第二节主要工程项目施工方案、施工方法安装工程应密切配合土建、房建工程的工程进度，按部就班的进行。设备安装应在墙面或地面粉刷完成后进行，避免受到二次污染。重要或贵重设备房应门窗安装完好，安装过程或结束后有专人值守，做好安全保卫工作。施工应按照国家有关的施工验收规范要求进行，大批量施工的项目应先做
11、样板，供业主和监理认可后方可大面积施工，由于字数所限,具体施工方法将在详细的施工组织设计中说明。第五章确保工期的技术组织措施第一节管理保证措施本工程实施项目法施工，项目部现场管理人员均选派有责任心、有丰富的施工和管理经验的人员。根据总工期的要求，制定施工总进度控制计划，并在总进度控制计划下制定出相应分部分项工程的周计划，把目标层层分解，并落实到人。第二节人力资源保证措施本工程所用的技术工人全部都是训练有素且有多年施工经验的专业工人，技工普工比例适当，完全可以保证施工的人力资源需求。第三节材料供应保证措施材料的供应按照施工进度要求提前提出采购计划，上报生产和材料管理部门，由公司材设部及时组织进货
12、，使其既满足现场施工的要求，又使现场无太多的积压，以便有更多的场地安排施工。第四节机械设备保证措施为确保工程能如期完工，施工现场配备足够的施工机械及专业操作和保养人员。公司材设部根据机械设备需用计划提前做好准备工作，以便及时满足施工的需要。第五节后勤保证措施生产基地为工人提供安全可靠的住宿和饮食保证，统一安排宿舍，指定专人打扫公共卫生，统一开办职工食堂。第六节技术保证措施现场技术人员提前吃透图纸，做好各种预见性的工作，提前确定各施工重点、难点的技术方案，对作业人员进行有针对性的培训和技术交底，保证施工工艺和工序衔接。对于现场发生的情况和设计变更,及时做出相应的对策和应变方案，保证施工按计划推进
13、。第六章重点（关键）和难点工程的施工方案、方法及其措施本项目工程大多在隧道内施工，所以施工环境就是保证安全生产的重中之重。计划重点做好以下几方面的工作：1、临时照明与总包单位协商利用原有照明设施或自行设备照明设施，电压采用安全电压。2、手持电动工具及其保护装置应符合潮湿环境的使用要求。3、根据现场的通风情况，要确保工作面的通风及安全通道的通风环境。4、加强安全巡视工作，每项工作至少应配备二人，互相照应。5、加强施工现场的通讯联系，建立应急预案。第七章冬季和雨季施工的技术组织措施1、项目部成立以项目经理为组长，包括各专业负责人在内领导小组，负责本工程施工过程中对大风降温天气及雨季施工技术措施的制
14、定落实和日常工作的检查。临时工程选址要考虑大风降温和暴雨泥石流的因素，临时建筑物要有足够的抗风和防暴雨的能力和质量保证，排水系统要有足够的抗洪、排涝的功能。2、每天由专业安全员注意收听市气象台的天气预报，做好气象预报记录，并检查防风雨施工技术措施进行的准备工作。大风暴雨后,应对用电设备、设施进行全面检查。3、气温低于0。C敷设电缆时，应先对电缆进行预热加温。第八章确保工程质量的技术组织措施第一节质量保证体系严格执行公司关于工程施工的IS09001：2000版质量保证体系。第二节质量目标本工程质量目标：分项工程交验合格率100%。第三节保证质量组织机构图第四节保证质量管理措施及控制程序图1、认真
15、贯彻执行公司制定的把好“六关”（施工方案关、材料进场关、技术交底关、检测试验关、工序交接关、质量验收关），做到“五不准（无施工方案不准施工、不合格材料不准施工、不交底不准施工、对检查计量数据有怀疑不准施工、上道工序不合格，下道工序不准施工工2、坚持“三检制”“三检”指专业质检员坚持“三检”制，即工序质量检查、中间交接检查、交工专业检查。3、坚持三级质量检验评定程序（GBJ300-88规定）及三级质量大检查制度（班组、工程部、公司）。4、加强技术管理工作，认真贯彻和执行国家施工规范和检验评定标准及各项管理制度，明确岗位责任制。技术管理控制程序见下表。5、工程所用一切材料（含成品、半成品），都必须符合设计、规范要求和规定，并按招标文件的要求，采购订货前提交订货申请，经业主或监理工程师同意后才能进行采购订货。产品应证件齐全。材料使用质量控制工程程序图第五节保证质量的技术措施及检验
