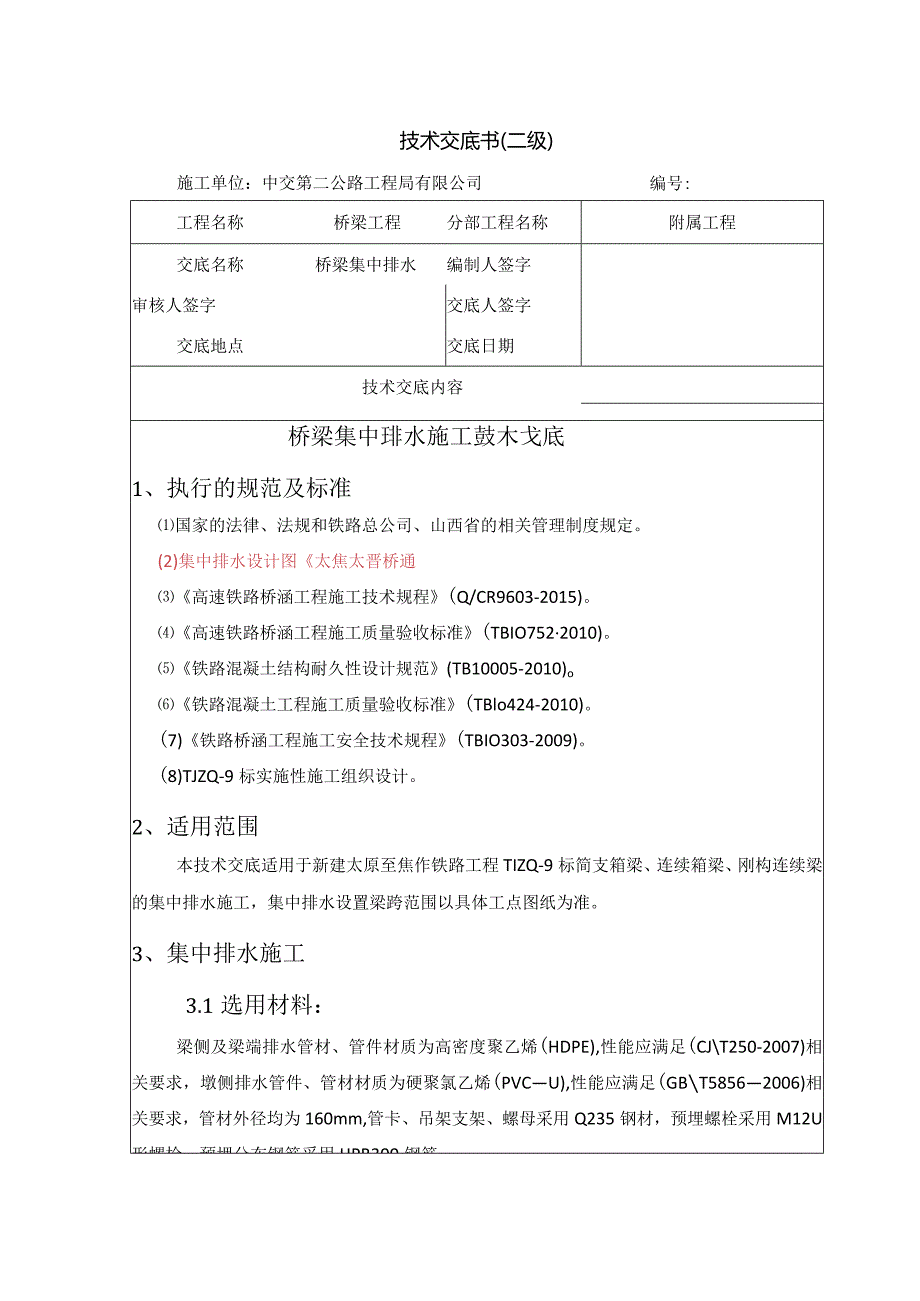

1、技术交底书(二级)工程名称桥梁工程分部工程名称附属工程交底名称桥梁集中排水编制人签字审核人签字交底人签字交底地点交底日期技术交底内容桥梁集中琲水施工鼓木戈底1、执行的规范及标准国家的法律、法规和铁路总公司、山西省的相关管理制度规定。(2)集中排水设计图太焦太晋桥通高速铁路桥涵工程施工技术规程(Q/CR9603-2015)。高速铁路桥涵工程施工质量验收标准(TBIO7522010)。铁路混凝土结构耐久性设计规范(TB10005-2010)o铁路混凝土工程施工质量验收标准(TBlo424-2010)。(7)铁路桥涵工程施工安全技术规程(TBIO303-2009)。(8)TJZQ-9标实施性施工组织
2、设计。2、适用范围本技术交底适用于新建太原至焦作铁路工程TIZQ-9标简支箱梁、连续箱梁、刚构连续梁的集中排水施工，集中排水设置梁跨范围以具体工点图纸为准。3、集中排水施工3.1选用材料：梁侧及梁端排水管材、管件材质为高密度聚乙烯(HDPE),性能应满足(CJT250-2007)相关要求，墩侧排水管件、管材材质为硬聚氯乙烯(PVCU),性能应满足(GBT58562006)相关要求，管材外径均为160mm,管卡、吊架支架、螺母采用Q235钢材，预埋螺栓采用M12U形螺栓，预埋分布钢筋采用HPB300钢筋。编号:施工单位：中交第二公路工程局有限公司3.2施工注意事项预埋U形螺栓、垫圈及螺母采用多元

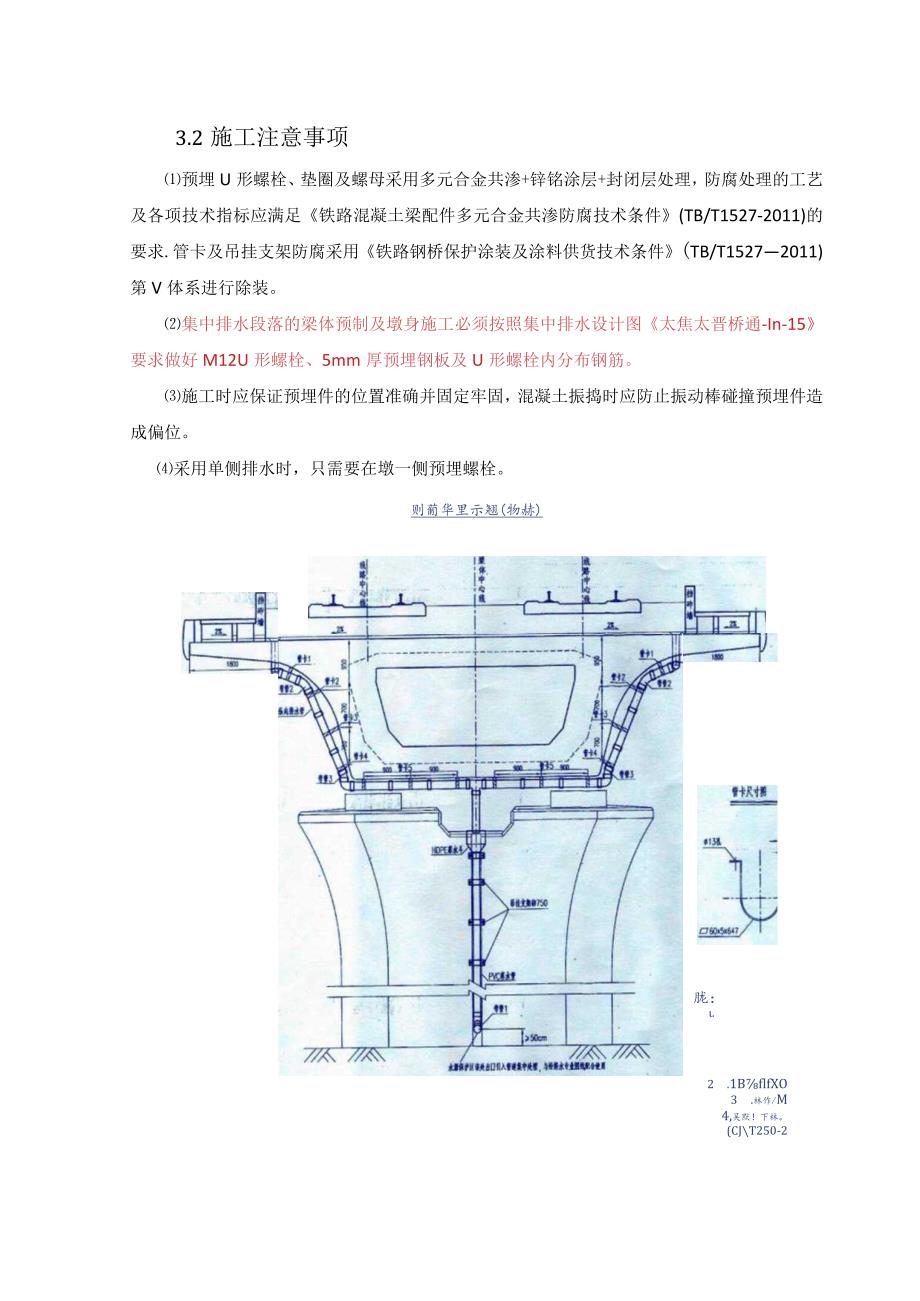

3、合金共渗+锌铭涂层+封闭层处理，防腐处理的工艺及各项技术指标应满足铁路混凝土梁配件多元合金共渗防腐技术条件(TB/T1527-2011)的要求.管卡及吊挂支架防腐采用铁路钢桥保护涂装及涂料供货技术条件(TB/T15272011)第V体系进行除装。集中排水段落的梁体预制及墩身施工必须按照集中排水设计图太焦太晋桥通-In-15要求做好M12U形螺栓、5mm厚预埋钢板及U形螺栓内分布钢筋。施工时应保证预埋件的位置准确并固定牢固，混凝土振捣时应防止振动棒碰撞预埋件造成偏位。采用单侧排水时，只需要在墩一侧预埋螺栓。则葡华里示翘(物赫)胧：.2 .1BflfXO3 .林作/M4,吴默！下林。(CJT250-2平坡及或纵坡小于1%桥梁，采用双侧排水，墩两侧均设置排水管道，其中一侧落水斗离开墩中心，设弯管留开进入通道。双侧排水的两侧均需要设置预埋螺栓C双侧布设采用下图两列井水犊向布置示意图（两儡井水，算开落水斗儡）被交底人签字序D姓名部门/班组序姓名部门/班组
