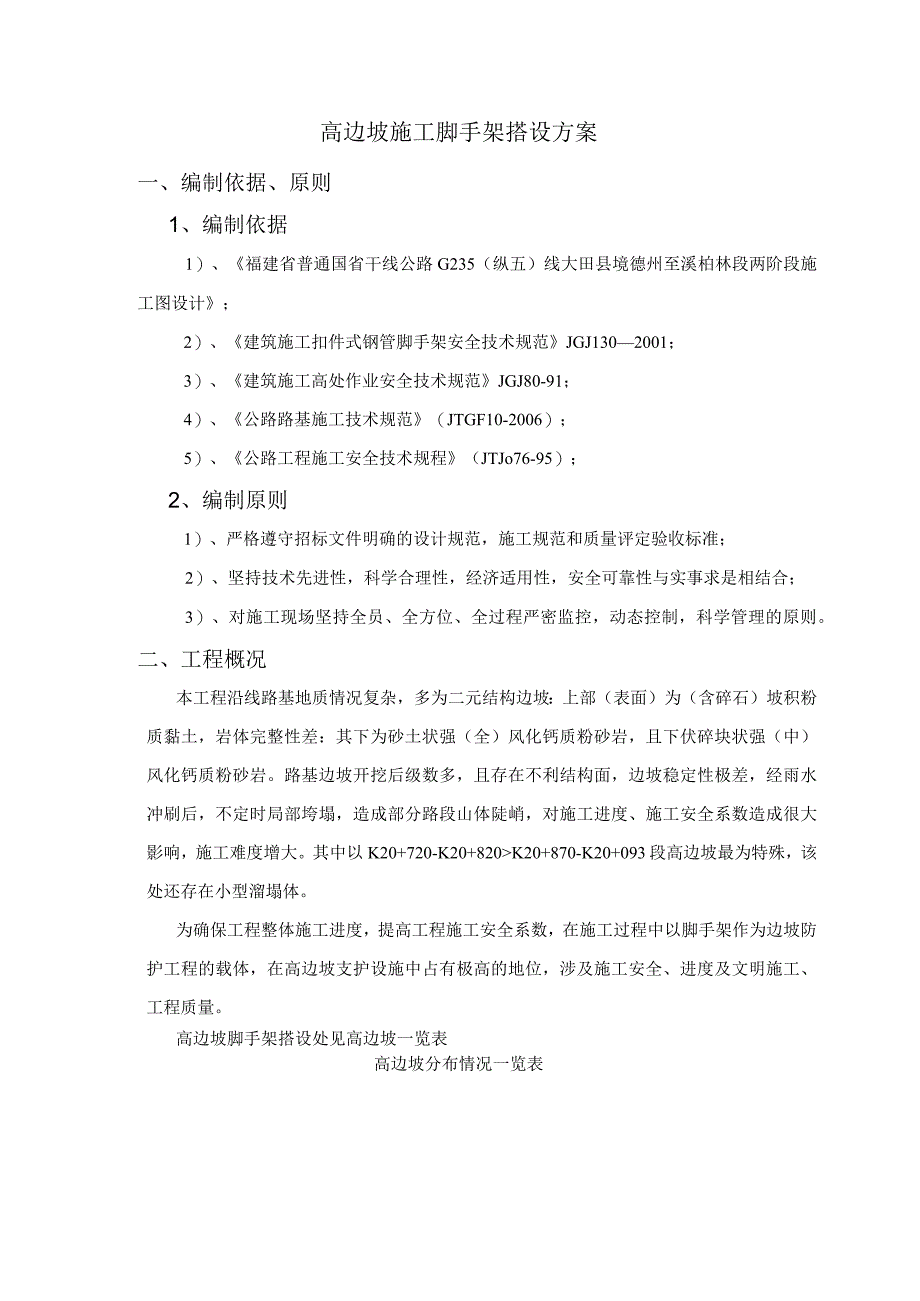

1、脚手架搭设施工方案目录高边坡施工脚手架搭设方案一、编制依据、原则1、编制依据1）、福建省普通国省干线公路G235（纵五）线大田县境德州至溪柏林段两阶段施工图设计；2）、建筑施工扣件式钢管脚手架安全技术规范JGJ1302001；3）、建筑施工高处作业安全技术规范JGJ80-91；4）、公路路基施工技术规范（JTGF10-2006）；5）、公路工程施工安全技术规程（JTJo76-95）；2、编制原则1）、严格遵守招标文件明确的设计规范，施工规范和质量评定验收标准；2）、坚持技术先进性，科学合理性，经济适用性，安全可靠性与实事求是相结合；3）、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科
2、学管理的原则。二、工程概况本工程沿线路基地质情况复杂，多为二元结构边坡：上部（表面）为（含碎石）坡积粉质黏土，岩体完整性差：其下为砂土状强（全）风化钙质粉砂岩，且下伏碎块状强（中）风化钙质粉砂岩。路基边坡开挖后级数多，且存在不利结构面，边坡稳定性极差，经雨水冲刷后，不定时局部垮塌，造成部分路段山体陡峭，对施工进度、施工安全系数造成很大影响，施工难度增大。其中以K20+720-K20+820K20+870-K20+093段高边坡最为特殊，该处还存在小型溜塌体。为确保工程整体施工进度，提高工程施工安全系数，在施工过程中以脚手架作为边坡防护工程的载体，在高边坡支护设施中占有极高的地位，涉及施工安全、
3、进度及文明施工、工程质量。高边坡脚手架搭设处见高边坡一览表高边坡分布情况一览表序号起讫桩号及位置位置边坡级数边坡长度(m)边坡高度(m)备注1K20+720K20+820乾头2#大桥桥下右侧3100脚手架辅助高边坡防护施工2K20+870-K21+093右侧32233K21+300-K21+505右侧52054K21+590-K21+700右侧31105K24+310-K24+410右侧31006K24+860K25+110右侧22507K25+455K25+590左侧51358K25+880K26+056左侧41769K27+420K27+757左侧53371OK28+215K28+354左
4、侧513911K29+355K29+515左侧516012K30+135-K30+295左侧116013K31+044-K31+301右侧725714K31+301-K31461右侧316015K31+681-K31+841右侧216016K32+881-K33+041右侧5160三、脚手架搭设材料（1）钢管宜采用力学性能适中的Q235A（3号）钢，其力学性能应符合国家现行标准碳素结构钢（GB700-89）中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。（2）钢管选用外径48mm,壁厚的焊接钢管，钢管外径与壁厚允许偏差均为+o立杆、大横杆和斜杆的最大长度为6m,小横杆长度。（3）根据
5、可铸铁分类及技术条件（GB978-67）的规定，扣件采用机械性能不低于KTH33O-O8的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。（4）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。（5）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。（6）脚手架拉接锚杆采用22mm螺纹钢筋。（7）脚手板应采用木板或者串片毛竹制作，厚度不小于50mm,宽度大于等于250mm,长度不小于，其材质应符合国家现行有关建材标准。（8）钢管及扣件报废标准：钢管弯曲、压扁、有钻孔、有裂纹或严
6、重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。（9）脚手架钢管应作防锈处理，同时在表面用相关调和漆进行涂刷，要求钢管内外表面锈蚀深度通常钢管采用金黄色，防护栏杆采用红白相间色，扣件刷暗红色防锈漆。四、脚手架搭设要求（1）、由于边坡支护的特殊性，所搭设的施工排架除应满足相应规范要求外,还应根据设计布孔的孔排间距要求，设置每一层高度与立杆的间排距离，以满足施工需要。（2）、脚手架及施工荷载轴向力主承力区选择在边坡底部的落碎台上。（3）、根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用648X钢管，连接扣件采用标准扣件。（4）、根据高边坡实际设计参数，采用
7、错落坡型脚手架，脚手架随坡度而设,主受力立杆间距，其余辅助受力立杆随坡度而调整搭设间距一，锚杆施工自下而上施工，因此脚手架施工顺序也由下而上搭设。（5）、脚手架连墙杆和卸载连壁锁脚锚杆采用622mm螺纹钢筋，按照1步2跨（lhX2L）进行设置，固定点拉杆深度不低于，角度与边坡锚杆角度相等,连墙杆和卸载连接点设定在每一级边坡平台、每级斜坡面以上。锚杆施工自下往上，脚手架连墙杆、卸载跟随设置，连墙杆、卸载连接按要求操作、施工。（6）、脚手架搭设要求A、立杆搭设应符合下列规定：、相邻立杆的对接扣件不得在同一高度内，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个
8、相隔接头在高度方向错开的距离不大于500mm,各接头中与主节点的距离不宜大于步距的1/3o、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。、除最上一段立杆外，接头均必须用对接扣件连接，顶层立杆采用搭接时搭设长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应少于IOomm,立杆顶端宜高出女儿墙上皮1m,高出檐口上皮。、立杆纵距应为，立杆横距应W,平杆步距应为。B、（大横杆）纵向水平杆搭设应符合下列规定：大横杆置于小横杆之下，在立杆的内侧，用直角扣件与小横杆扣紧。同步大横杆四周要交圈，每步脚手架大横杆中间设一根牵杆。、纵向水
9、平杆宜设置在立杆内侧，其长度不宜小于3跨。、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接时搭长lm,用等距分布的三个旋转扣件固定。、纵向水平杆的接长规则：a、同一跨距内的相邻两杆不得同时存在接头；b、隔一跨距的两杆的接头相互错开的距离2500mm；c、接头应尽量靠近主节点设置，接头中心与主节点中心距离W1/3L。C、小横杆：每一档内外立杆、每一步都必须设置一根小横杆，并采用十字扣件扣紧，大横杆与小横杆用十字扣紧。小横杆伸出外挑立杆边缘距离不小于10cm,且长度要求基本一致，最大不超过20cm。小横杆应在立杆分上下两层相向布置。D、脚手架剪刀撑随立杆纵横水平杆同步搭设，用通长剪刀撑沿架高
10、连续布置。剪刀撑的斜杆与水平面的交角宜在4560。之间，水平投影宽度不应小于两跨（24m）或不应大于四跨（W8m）。斜杆应与脚手架基本构架杆件加以可靠连接，至少应与34根立杆相连接，且斜杆相邻连接点之间的长细比W60OE、作业层距地面高度2时，脚手板的铺设宽度：外脚手架2750mm、里脚手架250mm。铺设的脚手板边缘与坡面的间隙W30mm,铺设的脚手板边缘与挡脚板的间隙WlOOmm。当脚手板侧边不贴近立杆时，应予以固定。并在架底排先铺一层密目安全网上铺竹脚手板（满铺）。F、作业层的栏杆和挡脚板的搭设应符合下列规定板：、在作业层设置二根横向防护栏杆。、栏杆和挡脚板均应搭设在外立杆的内侧。、防护
11、栏杆应搭设在两横杆中部850mm处。、挡脚板高度不应小于180mm。G、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两胯与立杆固定，高低差不应大于1m。（7）、杆件连接构造的规定脚手架左右相邻立杆和上下相邻平杆的对接接头应相互错开设置在不同的构架框格内。相邻立杆接头宜布置在不同步距内，距相邻平杆的距离应1/3步距。上下相邻平杆接头宜布置在不同纵距内，距相邻立杆的距离应1/3步距。扣件式钢管脚手架杆件的搭接接头长度应2。搭接部分
12、的结扎不应少于2道，且结扎点间距W。杆件端部伸出结扎点的长度单立杆和双立杆连接：当采用单杆连接时，单立杆与双立杆之中的一根立杆直接对接，并在对立杆上加旋转扣二道。当采用双杆连接时，单立杆底支小于横杆上，上部与横杆扣牢，并与双立杆不少于3道旋转扣连接。相邻步架的大横杆应相互错开布置在立杆的两侧，以改善立杆的偏心受压状况。平杆（大、小横杆）不得跳设或漏设。（8）、扣件式钢管脚手架杆配件的一般规定：钢管端部切口应平整，杆件无明显变形、裂纹和严重锈蚀形象。扣件应与杆件管径相匹配，其性能应符合国家相关的标准规定。严禁使用加工不合格、锈蚀和有裂纹的扣件。脚手架杆配件应能满足安全要求，并与脚手架主体结构架杆
13、连接可靠。竹串片脚手板的竹片宽应260mm,拼接螺栓直径为810,螺栓间距600mm,拼接必须坚固可靠。铺设后用14#16#镀锌铁丝绑牢固定。五、稳定性计算1、参数信息（I）脚手架参数搭设尺寸为：立杆的纵距为米，立杆的排距为1.5米，横杆的步距为米；立杆采用单立管；内排架距离坡面距离为0.50米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为48;横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为。（2）活荷载参数施工荷载均布参数根据扣规查表可得(kN/而)：(包括施工过程中的钻机的冲击荷载)；脚手架用途:普通施工脚手架，同时施工层数：1。(3)静荷载参数每米立杆数承受的结构自重标
14、准(kN/m%；脚手板自重标准(kN11)2):；安全设施(kN11)2):;脚手板铺设层数：1；脚手板类别：马道板脚手板。(以上参数均可以查表得到)(4)地基参数地基类型：既有边坡岩石；地基承载力标准值(kNm2):；基础底面扩展面积(m2):；基础降低系数：。2、脚手架计算大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1)均布荷载值计算大横杆的自重标准值:P尸kN/m；脚手板的荷载标准值:Pz=X(2+l)=m；活荷载标准值:Q=(2+1)=kN/m；静荷载的计算值：qLX+X=kN/m；活荷载的计算值：q2=X=kN/m；根据扣规，永久荷载分项系数应取，可变荷载分项系数应取)大横杆计算简图2)强度计算。表示刚才强度极限值，为215MPa,f表示容许挠度值，取3mm。最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下：最大支座力计算公式如下：MIaX=(*+*)*=(1大横杆的的计算跨度)。弯曲强度：。二MmaXW=*106*103=V。二,满足要求。(W查表可得)最大挠度计算：嗫*+*(*1O3)4100*105*121900=1.29mm
