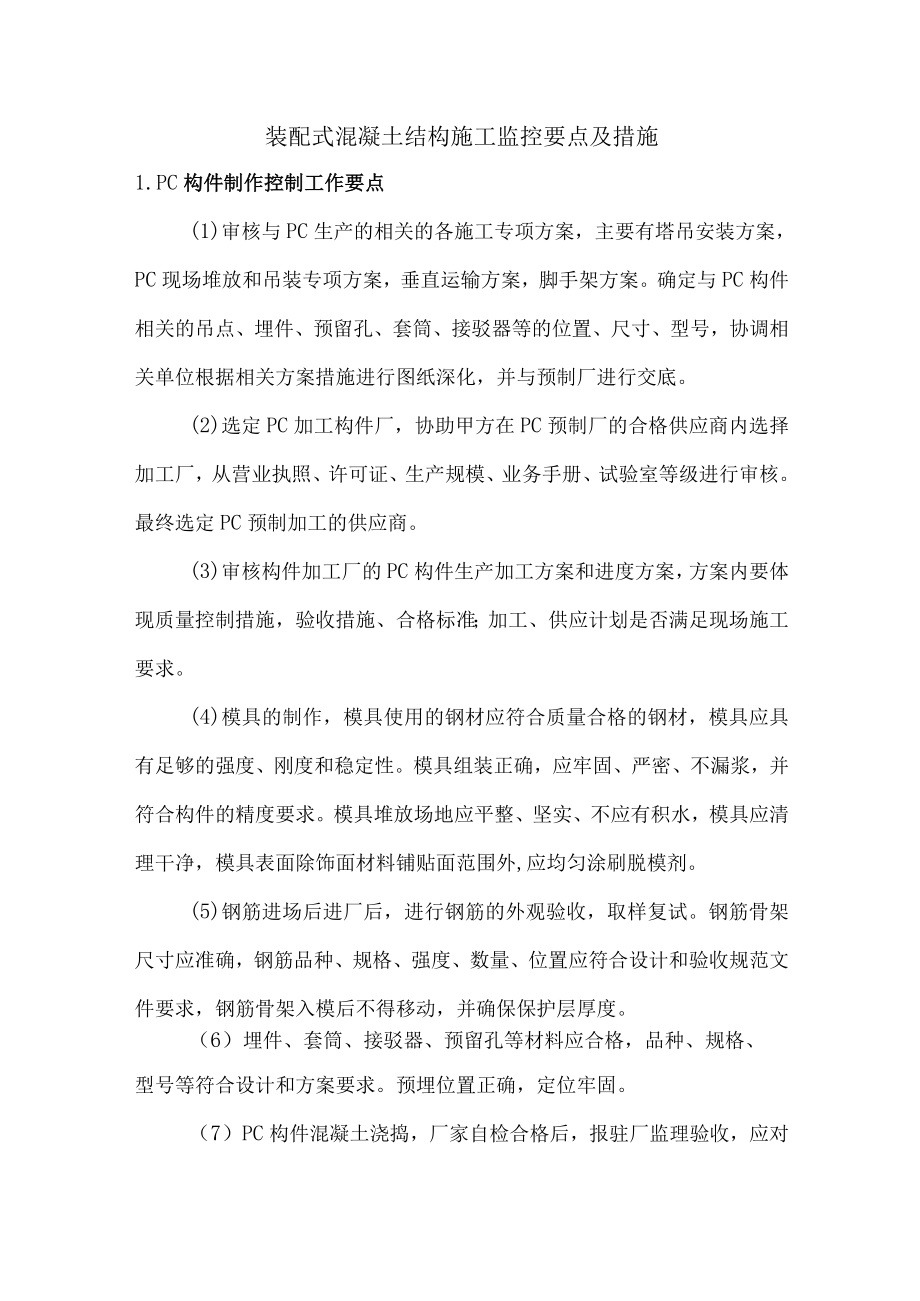

装配式混凝土结构施工监控要点及措施.docx_第1页
第1页 / 共9页

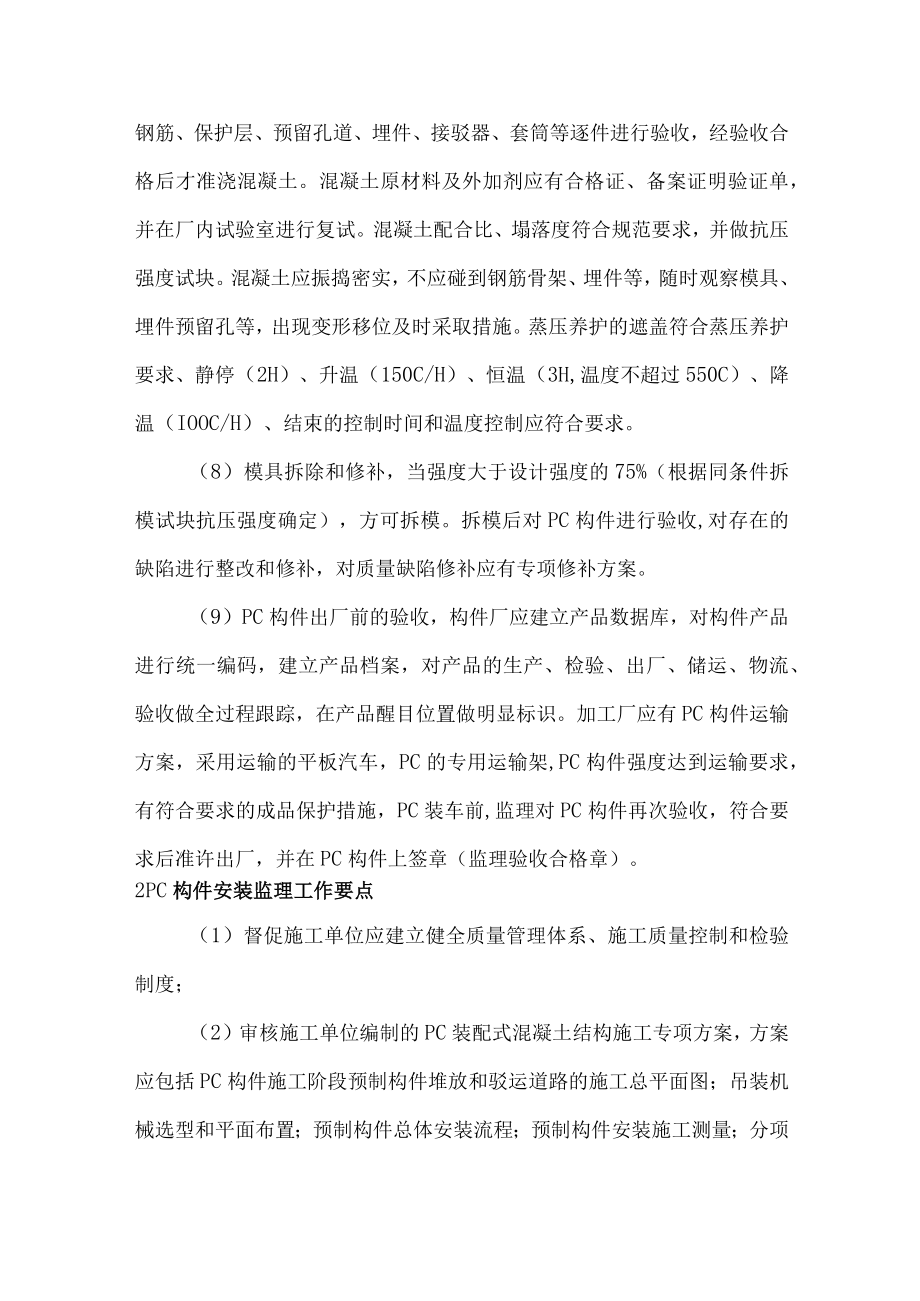

装配式混凝土结构施工监控要点及措施.docx_第2页
第2页 / 共9页

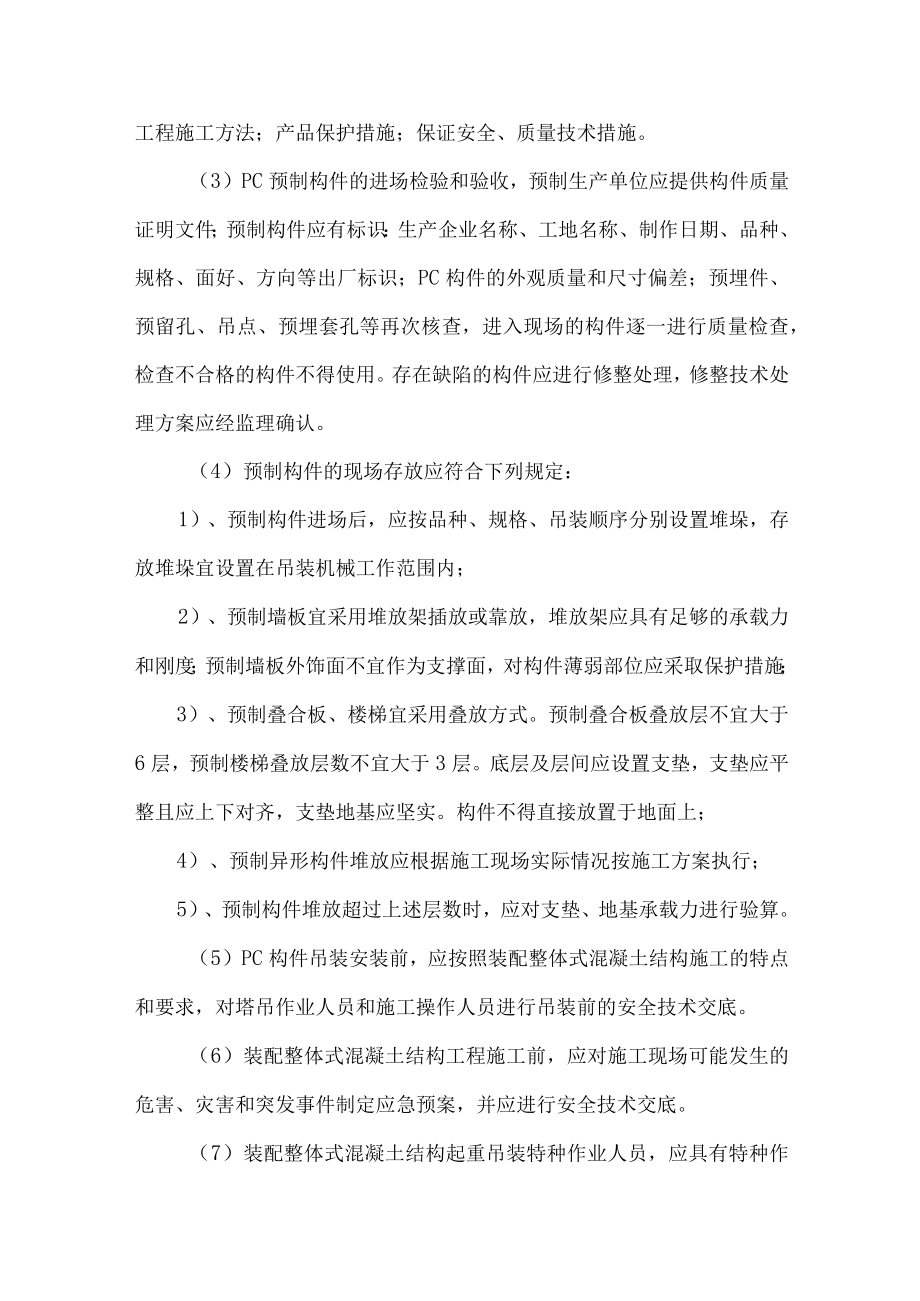

装配式混凝土结构施工监控要点及措施.docx_第3页
第3页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第4页
第4页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第5页
第5页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第6页
第6页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第7页
第7页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第8页
第8页 / 共9页
装配式混凝土结构施工监控要点及措施.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《装配式混凝土结构施工监控要点及措施.docx》由会员分享,可在线阅读,更多相关《装配式混凝土结构施工监控要点及措施.docx(9页珍藏版)》请在第壹文秘上搜索。

1、装配式混凝土结构施工监控要点及措施1.PC构件制作控制工作要点(1)审核与PC生产的相关的各施工专项方案,主要有塔吊安装方案,PC现场堆放和吊装专项方案,垂直运输方案,脚手架方案。确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号,协调相关单位根据相关方案措施进行图纸深化,并与预制厂进行交底。(2)选定PC加工构件厂,协助甲方在PC预制厂的合格供应商内选择加工厂,从营业执照、许可证、生产规模、业务手册、试验室等级进行审核。最终选定PC预制加工的供应商。(3)审核构件加工厂的PC构件生产加工方案和进度方案,方案内要体现质量控制措施,验收措施、合格标准;加工、供应计划是否满足

2、现场施工要求。(4)模具的制作,模具使用的钢材应符合质量合格的钢材,模具应具有足够的强度、刚度和稳定性。模具组装正确,应牢固、严密、不漏浆,并符合构件的精度要求。模具堆放场地应平整、坚实、不应有积水,模具应清理干净,模具表面除饰面材料铺贴面范围外,应均匀涂刷脱模剂。(5)钢筋进场后进厂后,进行钢筋的外观验收,取样复试。钢筋骨架尺寸应准确,钢筋品种、规格、强度、数量、位置应符合设计和验收规范文件要求,钢筋骨架入模后不得移动,并确保保护层厚度。(6)埋件、套筒、接驳器、预留孔等材料应合格,品种、规格、型号等符合设计和方案要求。预埋位置正确,定位牢固。(7)PC构件混凝土浇捣,厂家自检合格后,报驻厂

3、监理验收,应对钢筋、保护层、预留孔道、埋件、接驳器、套筒等逐件进行验收,经验收合格后才准浇混凝土。混凝土原材料及外加剂应有合格证、备案证明验证单,并在厂内试验室进行复试。混凝土配合比、塌落度符合规范要求,并做抗压强度试块。混凝土应振捣密实,不应碰到钢筋骨架、埋件等,随时观察模具、埋件预留孔等,出现变形移位及时采取措施。蒸压养护的遮盖符合蒸压养护要求、静停(2H)、升温(150C/H)、恒温(3H,温度不超过550C)、降温(IOOC/H)、结束的控制时间和温度控制应符合要求。(8)模具拆除和修补,当强度大于设计强度的75%(根据同条件拆模试块抗压强度确定),方可拆模。拆模后对PC构件进行验收,

4、对存在的缺陷进行整改和修补,对质量缺陷修补应有专项修补方案。(9)PC构件出厂前的验收,构件厂应建立产品数据库,对构件产品进行统一编码,建立产品档案,对产品的生产、检验、出厂、储运、物流、验收做全过程跟踪,在产品醒目位置做明显标识。加工厂应有PC构件运输方案,采用运输的平板汽车,PC的专用运输架,PC构件强度达到运输要求,有符合要求的成品保护措施,PC装车前,监理对PC构件再次验收,符合要求后准许出厂,并在PC构件上签章(监理验收合格章)。2PC构件安装监理工作要点(1)督促施工单位应建立健全质量管理体系、施工质量控制和检验制度;(2)审核施工单位编制的PC装配式混凝土结构施工专项方案,方案应

5、包括PC构件施工阶段预制构件堆放和驳运道路的施工总平面图;吊装机械选型和平面布置;预制构件总体安装流程;预制构件安装施工测量;分项工程施工方法;产品保护措施;保证安全、质量技术措施。(3)PC预制构件的进场检验和验收,预制生产单位应提供构件质量证明文件;预制构件应有标识:生产企业名称、工地名称、制作日期、品种、规格、面好、方向等出厂标识;PC构件的外观质量和尺寸偏差;预埋件、预留孔、吊点、预埋套孔等再次核查,进入现场的构件逐一进行质量检查,检查不合格的构件不得使用。存在缺陷的构件应进行修整处理,修整技术处理方案应经监理确认。(4)预制构件的现场存放应符合下列规定:1)、预制构件进场后,应按品种

6、、规格、吊装顺序分别设置堆垛,存放堆垛宜设置在吊装机械工作范围内;2)、预制墙板宜采用堆放架插放或靠放,堆放架应具有足够的承载力和刚度;预制墙板外饰面不宜作为支撑面,对构件薄弱部位应采取保护措施;3)、预制叠合板、楼梯宜采用叠放方式。预制叠合板叠放层不宜大于6层,预制楼梯叠放层数不宜大于3层。底层及层间应设置支垫,支垫应平整且应上下对齐,支垫地基应坚实。构件不得直接放置于地面上;4)、预制异形构件堆放应根据施工现场实际情况按施工方案执行;5)、预制构件堆放超过上述层数时,应对支垫、地基承载力进行验算。(5)PC构件吊装安装前,应按照装配整体式混凝土结构施工的特点和要求,对塔吊作业人员和施工操作

7、人员进行吊装前的安全技术交底。(6)装配整体式混凝土结构工程施工前,应对施工现场可能发生的危害、灾害和突发事件制定应急预案,并应进行安全技术交底。(7)装配整体式混凝土结构起重吊装特种作业人员,应具有特种作业操作资格证书,严禁无证上岗。(8)装配整体式混凝土结构安装顺序以及连接方式及临时支撑和拉结,应保证施工过程结构构件具有足够的承载力和刚度,并应保证结构整体稳固性。(9)预制构件安装过程中,各项施工方案应落实到位,工序控制符合规范和设计要求。(Io)PC预制构件的安装准备:吊装设备的完好性,力矩限位器、重量限制器、变幅限制器、行走限制器、吊具、吊索等进行检查,应符合相关规定。(H)预制构件测

8、量定位,每层楼面轴线垂直控制点不宜少于4个,楼层上的控制线应由底层向上传递引测;每个楼层应设置1个高程引测控制点;预制构件安装位置线应由控制线引出,每件预制构件应设置两条安装位置线。预制墙板安装前,应在墙板上的内侧弹出竖向与水平安装线,竖向与水平安装线应与楼层安装位置线相符合。监理对弹线进行复核。(12)预制构件的吊装1)、预制构件起吊时的吊点合力宜与构件重心重合,可采用可调式横吊梁均衡起吊就位;吊装设备应在安全操作状态下进行吊装。2)、预制构件应按施工方案的要求吊装,起吊时绳索与构件水平面的夹角不宜小于60,且不应小于45。3)、预制构件吊装应采用慢起、快升、缓放的操作方式。预制墙板就位宜采

9、用由上而下插入式安装形式。预制构件吊装过程不宜偏斜和摇摆,严禁吊装构件长时间悬挂在空中;预制构件吊装时,构件上应设置缆风绳控制构件转动,保证构件就位平稳。4)、预制构件吊装应及时设置临时固定措施,临时固定措施应按施工方案设置,并在安放稳固后松开吊具。(13)预制墙板安装过程应设置临时斜撑和底部限位装置,并应符合下列规定:1)、每件预制墙板安装过程的临时斜撑不宜少于2道,临时斜撑宜设置调节装置,支撑点位置距离板底不宜大于板高的2/3,且不应小于板高的1/2;2)、每件预制墙板底部限位装置不少于2个,间距不宜大于4m;3)、临时斜撑和限位装置应在连接部位混凝土或灌浆料强度达到设计要求后拆除;当设计

10、无具体要求时,混凝土或灌浆料应达到设计强度的75%以上方可拆除。(14)预制混凝土叠合墙板构件安装过程也不得割除或削弱叠合板内侧设置的叠合筋。(15)相邻预制墙板安装过程宜设置3道平整度控制装置,平整度控制装置可采用预埋件焊接或螺栓连接方式。(16)预制混凝土墙板校核与调整应符合下列规定:1)、预制墙板安装平整度应以满足外墙板面平整为主;2)、预制墙板拼缝校核与调整应以竖缝为主,横缝为辅;3)、预制墙板阳角位置相邻板的平整度校核与调整,应以阳角垂直度为基准进行调整;(17)预制墙板采用螺栓连接方式时,构件吊装就位过程应先进行螺栓连接,并应在螺栓可靠连接后卸去吊具。(18)预制楼梯安装应符合下列

11、规定:1)、预制楼梯采用预留锚固钢筋方式时,应先放置预制楼梯,再与现浇梁或板浇筑连接成整体;2)、预制楼梯与现浇梁或板之间采用预埋件焊接连接方式时,应先施工现浇梁或板,再搁置预制楼梯进行焊接连接;3)、预制楼梯安装时,上下预制楼梯应保持通直。(19)装配整体式结构构件连接可采用焊接连接、螺栓连接、套筒灌浆连接和钢筋浆锚搭接连接等方式。本工程采用套筒灌浆的连接方式,应按设计要求检查套筒中连接钢筋的位置和长度。1)、灌浆前应制订套筒灌浆操作的专项质量保证措施,灌浆操作全过程应有质量监控并留存影像资料;2)、灌浆料应按配比要求计量灌浆材料和水的用量,经搅拌均匀后测定其流动度满足设计要求后方可灌注;3

12、)、灌浆作业应采取压浆法从下口灌注,当浆料从上口流出时应及时封堵,持压30S后再封堵下口;4)、灌浆作业应及时做好施工质量检查记录,每工作班制作一组试件;5)、灌浆作业时应保证浆料在48h凝结硬化过程中连接部位温度不低于IO0Co(20)密封材料嵌缝应符合下列规定:1)、密封防水部位的基层应牢固,表面应平整、密实,不得有蜂窝、麻面、起皮和起砂现象。嵌缝密封材料的基层应干净和干燥;2)、嵌缝密封材料与构件组成材料应彼此相容;3)、采用多组份基层处理剂时,应根据有效时间确定使用量;4)、密封材料嵌填后不得碰损和污染。(21)成品保护1)、装配整体式混凝土结构施工完成后,竖向构件阳角、楼梯踏步口宜采

13、用木条(板)包角保护。2)、预制构件现场装配全过程中,宜对预制构件原有的预埋件、造型等产品进行保护,装配整体式混凝土结构质量验收前不得拆除或损坏。3)、预制构件暴露在空气中的预埋铁件应涂抹防锈漆。4)、预制构件的预埋螺栓孔应填塞海绵棒。3监理工作方法1PC构件加工监理工作方法(I)审核构件厂的资质文件、业绩,符合要求的,在供应商报审表上给予签认。(2)审核PC构件加工施工组织设计,在施工组织设计报审表上签署监理审核意见;(3)派驻驻厂监理,对PC构件的生产进行监控。(4)对加工PC的原材料进行验收,进厂检验、核对质保资料、见证取样复试,材料合格,在材料报审表上签认。(5)对模具进行验收,填写模

14、具验收记录;(6)对钢筋加工和骨架的绑扎进行验收,预埋件、预留孔、吊点、接驳器等进行隐蔽工程验收,并留有隐蔽影像资料,对验收合格的给予签认。并填写钢筋入模检测记录、预埋件和孔洞检测表。(7)审核混凝土配合比,见证混凝土塌落度和试块制作,监控混凝土浇捣过程。(8)对PC构件出厂前进行外观检验,填写PC出厂前产品检测表。对合格的PC构件盖监理验收合格专用章,验收人签认。(9)驻厂监理整理好验收资料归档。2PC构件安装控制监理工方法(1)审核施工单位PC专项施工方案,签署监理审核意见。(2)对进场的PC构件进行外观验收检查,查验随车质量证明文件,合格后在材料/构配件报审表上签署监理意见。(3)核验总

15、包准备的金属件、辅材、工具、外架、堆架等材料及构配件,经核验,符合要求后分别给予签认。(4)核查PC构件现场堆放及成品保护是否符合方案要求,符合要求的给予签认;(5)参与施工单位的PC安装的安全技术交底,并提出监理PC安装的控制要点;(6)见证模拟操作及试吊、试安装单元的操作,及信号使用的准确性,写好旁站记录;(7)核查特殊作业上岗证,核验合格后给予签认;(8)核查吊装前的班前教育,吊装是危险性较大工程,特别我工程外架的特殊形式,人的不安全因素为较大风险,必须在安全技术交底后,在每次上班前进行班前教育,没进行班前教育,禁止吊装。(9)复核PC构件安装控制线,复核合格后在复核单上签署监理意见。(

16、10) PC构件吊装安装实施旁站监理,主要检查施工单位质检及安全监控人员到岗情况、特殊工种人员持证情况以及施工机械、材料准备及关键部位、关键工序的施工是否按(专项)施工方案及工程建设强制性标准执行等情况。并填写旁站记录。(IDPC构件安装验收,对PC构件的安装节点及相关尺寸进行检查验收,并填写吊装安装验收检查表,给予签认。(12)拼缝防水构造节点为质量关注点,进行逐一验收,形成验收记录,淋水后进行渗漏检查,形成检查整改记录。(13)注(灌)浆检查,对注浆过程实施旁站监理,确保灌注浆的质量。(14)对现浇结构的墙柱、梁板的模板、钢筋进行检查验收,对现浇混凝土过程进行旁站监理,形成旁站记录。(15)拆
