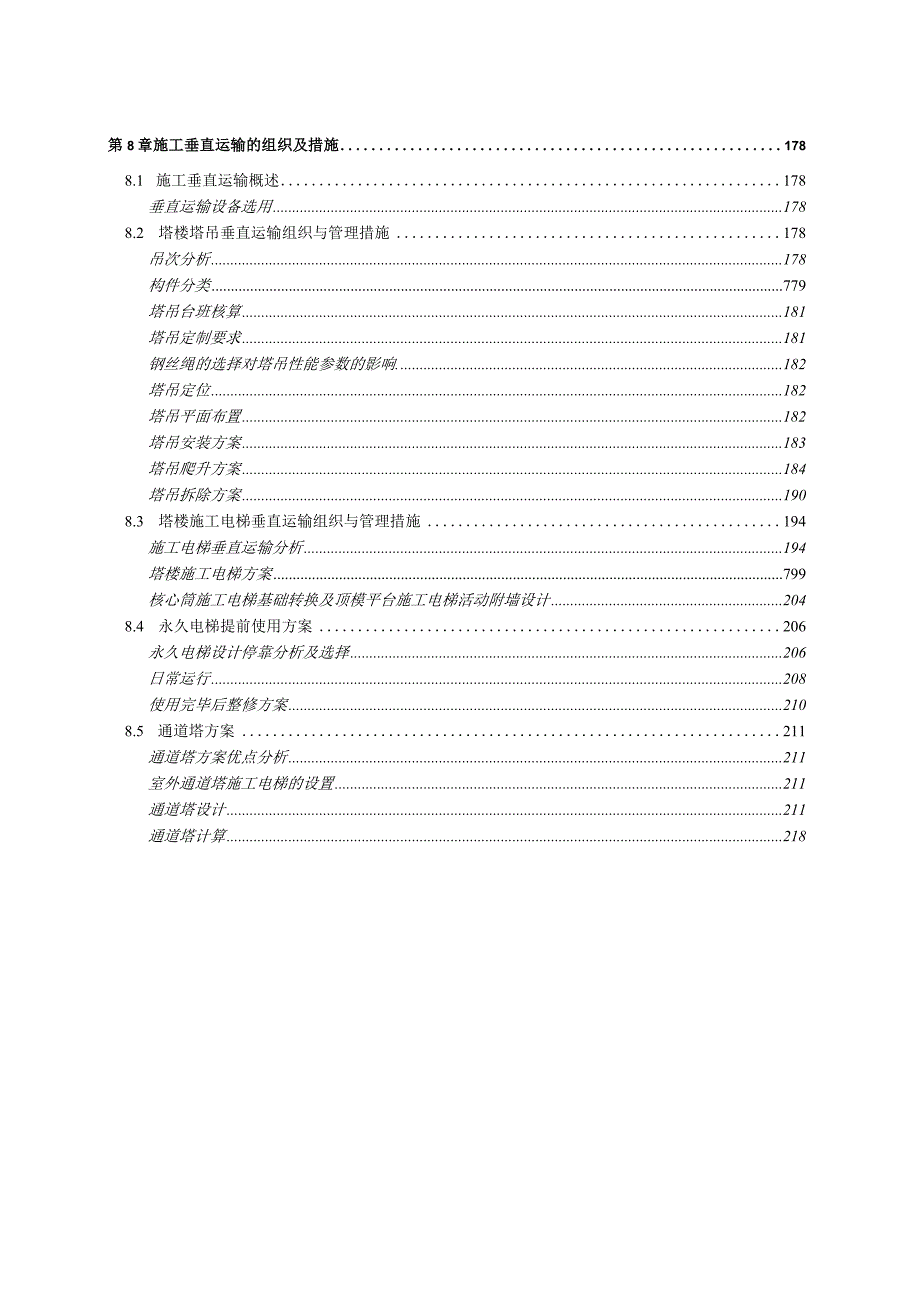

1、第8章施工垂直运输的组织及措施1788.1 施工垂直运输概述178垂直运输设备选用1788.2 塔楼塔吊垂直运输组织与管理措施178吊次分析178构件分类779塔吊台班核算181塔吊定制要求181钢丝绳的选择对塔吊性能参数的影响.182塔吊定位182塔吊平面布置182塔吊安装方案183塔吊爬升方案184塔吊拆除方案1908.3 塔楼施工电梯垂直运输组织与管理措施194施工电梯垂直运输分析194塔楼施工电梯方案799核心筒施工电梯基础转换及顶模平台施工电梯活动附墙设计2048.4 永久电梯提前使用方案206永久电梯设计停靠分析及选择206日常运行208使用完毕后整修方案2108.5 通道塔方案2
2、11通道塔方案优点分析211室外通道塔施工电梯的设置211通道塔设计211通道塔计算218第8章施工垂直运输的组织及措施8.1 施工垂直运输概述8.1.1 垂直运输设备选用天津高新区软件和服务外包基地综合配套区中央商务总承包工程117塔楼高度约为597m,单层面积约360Om2。结合本工程的实际情况及工期要求，垂直运输机械拟采取以下设备：8.1.2 J塔吊117塔楼选用2台ZSL2700（编号1#、2#）和2台ZSLl250（编号3#、4#）；8.1.3 .2施工电梯117塔楼选用8部变频施工电梯（编号1#8#）；8.2 塔楼塔吊垂直运输组织与管理措施8.2.1 吊次分析本工程共需要使用塔吊吊
3、次约为61682吊次，其中钢结构使用塔吊吊共需要吊次34537次，占56%；土建使用塔吊吊次18796次，占30.5%；机电使用塔吊吊次1951次,占3.2%；幕墙使用塔吊吊次6398次，占10.3%。将吊次按月分析如下表。作业类别构件名称吊次备注土建钢筋17927成捆吊装，部分成捆串吊其他辅助869包含布料机、模板等转运钢结构巨型柱1008每件1吊次次柱624每件1吊次钢板剪力墙892分块吊装核心筒内连梁796每件1吊次核心筒内暗柱564每件1吊次斜撑296每件I吊次环桁架杆件566每件1吊次钢梁21243小型钢梁串吊外筒施工操作架857每件1吊次钢梁预埋件425分块吊装作业类别构件名称吊次
4、备注压型钢板3975打包成捆吊装焊接工具房241每件I吊次氧气、乙快、CO2545打包吊装高强螺栓415打包吊装栓钉345打包吊装地面转移构件875部分钢柱翻身、转移其它870机电设备1951每件1吊次幕墙幕墙板块6398打包吊装合计61682吊次8.2.2 构件分类构件类别构件名称吊装总次数所占比例()一如钢柱、钢板剪力墙等一件一吊的构件338610%二如楼层钢梁等数件一吊的构件2786080%三其它零星材料及辅助工作329110%现对塔吊每天吊次能力进行分析：根据塔吊起重性能，其起重速度为40mmin140mmin.每吊装一次所需时间按构件类别进行如下分析：8.2.2.1 一类构件标高区段
5、一吊次所需时间分配(min)每吊次时间(min)平均时间(min)绑扎起钩回转就位松钩落钩100m以下30.52.51.5122.50.31.52332.6IoOm20Om30.7-51.5122.50.4-32720Om30Om31.47.51.5122.50.84.53130Om40Om32.1101.5122.51.3-63540Om50Om32.912.51.5122.51.7-7.539500m以上33.673.51.5122.52.28.140.68.2.2.2二类构件标高区段一吊次所需时间分配(min)每吊次时间(min)平均时间(min)绑扎起钩回转就位松钩落钩100m以下60
6、.52.51.5182.50.31.53241.6100m20Om60.7-51.5182.50.433620Om30Om61.47.51.5182.50.84.54030Om40Om62.1101.5182.51.3-64440Om50Om62.912.51.5182.51.7-7.548500m以上63.613.51.5182.52.28.149.68.2.23三类构件标高区段一吊次所需时间分配(min)每吊次时间(min)平均时间(min)绑扎起钩回转就位松钩落钩100m以下20.52.51.532.50.31.51322.6IoOm20Om20.7-51.532.50.4-31720O
7、rn30Om21.47.51.532.50.84.52130Om40Om22.1101.532.51.3-62540Om50Om22.912.51.532.51.77.529500m以上23.613.51.532.52.28.130.6由以上分析统计，按照三类构件各自所占比例可计算出每吊装一次所需时间为:32.626.2%+32.654.5%+22.619.3%=35.6(min)8.2.3 塔吊台班核算本工程地上结构施工时工期仅为1126个日历天，其中塔吊需爬升29次。地上结构施工是塔吊选择的重要因素，下表以地上结构吊次分析满足施工的塔吊台数需求量。序号计算公式与说明计算数据计算结果1Ni=
8、QiK(qiTibi)Ni=QiK(qiTibi)=616821.2/(13.59201.5)3.97台（选择4台塔吊）2Ni某期间机械需用量3Qi某期间需完成的工程量地上结构吊次为61682次4qi机械的产量指标，塔吊每个吊次平均需35.5分钟，每个台班按8小时考虑，可完成13.5次；5Ti某期间（机械施工）的天数扣除塔吊爬升时间，29天；6bi工作班次按单班为1,双班为2,按大班1.5计：7K不均衡系数一般取1.11.4,吊装（装卸）作业取1.2o8.2.4 塔吊定制要求在选择垂直运输设备时主要考虑以下因素：本工程塔楼最高吊装高度597m,与普通高层建筑施工塔吊相比，在起重要求方面有诸多不
9、同，需要有针对性地解决；吊装不仅要满足钢构件安装的要求，同时还需完成大型机电设备以及小部分玻璃幕墙单元的吊装任务，并配合吊运混凝土（混凝土泵送达不到的部位）。本工程中所用的塔吊与常规工程的不同之处以及我们的处理方式如下表。序号使用特点定制要求1吊装钢丝绳长度需求长。本工程塔楼高度为597m,考虑塔吊大臂长度以及卷扬机限位钢丝绳长度，塔吊钢丝绳选择不得少于800mo为保证塔机使用安全,充分发挥塔吊起重能力，兼顾经济性，本工程塔吊选择850m钢丝绳,850m钢丝绳限位双绳起重高度为460m,460以上百度构件吊装时必须采用单绳进行吊装任务。2构件从地面到高空就位时间长。采用快速卷扬机系统,每吊次时
10、间控制在20分钟以内。3卷扬机容绳量增加后，引擎驱动效率降低。加大引擎功率。4构件单件重量大。采用起重能力大的卷扬机。8.2.5钢丝绳的选择对塔吊性能参数的影响2台塔吊ZSL2700选择58.5m臂长，有效作业半径60m,双绳最大起重量为IOo3单绳最大起重量为50t；2台塔吊ZSL1250选择55m臂长，有效作业半径47m,双绳最大起重量为50t,单绳最大起重量为25to塔吊臂长10152025303540455052.55560ZSL2700双绳100100100987965.555.54841.837.836.631.0单绳505050505050504841.837.836.631.0
11、8.2.6塔吊定位本工程塔楼采用4台国产中昇公司生产的动臂式塔吊，分别以1#、2#、3#、4#进行编号。其中1#、2#塔吊型号为ZSL2700,3#、4#塔吊型号为ZSL1250。4台塔吊均布置于核心筒外侧，2台塔吊外附在外框筒外侧，其中1#塔吊设置于T.5T.6轴T.CT.D轴之间（核心筒东南角），距T.6轴2.85m,距T.C轴4.000m；2#塔吊设置于T.3T.4轴T.CT.D轴之间（核心筒西南角）,距T.3轴3,750m,距T.C轴4.000m；3#塔吊设置于T.3T.4轴T.ET.F轴之间（核心筒西北角），距T.3轴3.750m,距T.F轴3.750m。8.2.7 塔吊平面布置塔吊
12、平面布置如下图所示8.2.8 塔吊安装方案8.2.8.1 塔吊安装总体概述根据主塔楼塔吊安装需要，在核心筒施工至4M层后，用地下室已有ZSL2700塔吊安装2#和4#塔吊，再利用2#和4#塔吊拆除地下室已有ZSL2700塔吊并安装成外挂内爬式（即1#塔吊），最后安装3#塔吊。8.2.8.2 塔吊部件安装流程8.2.9 塔吊爬升方案8.2.9.1 塔吊爬升规划安装塔吊说明书要求，塔吊2道爬升梁之间距离为18-20m,其中18m时为最不利工况。考虑到超高层施工工况复杂等因素，综合考虑顶模及扶墙位置等各种工况，ZSL2700和ZSL1250塔吊可按下表方式进行爬升，最小爬升高度为18.0m,最高爬升
13、高度20.0m,则塔吊各需爬升29次，每次爬升完成后，爬升梁梁顶标高如下表所示。爬升次数爬升高度(m)爬升梁位置梁顶高度(m)爬升次数爬升高度(m)爬升梁位置梁顶高度(m)第1次18.000L537.600第16次20.000L63M320.600第2次20.000L957.600第17次18.000L67338.600第3次20.000L1457.600第18次18.000L71356.600第4次19.000L1896.600第19次20.000L76376.600第5次18.000L22114.600第20次20.000L80396.600第6次18.000L26132.600第21次18.200L84414.
