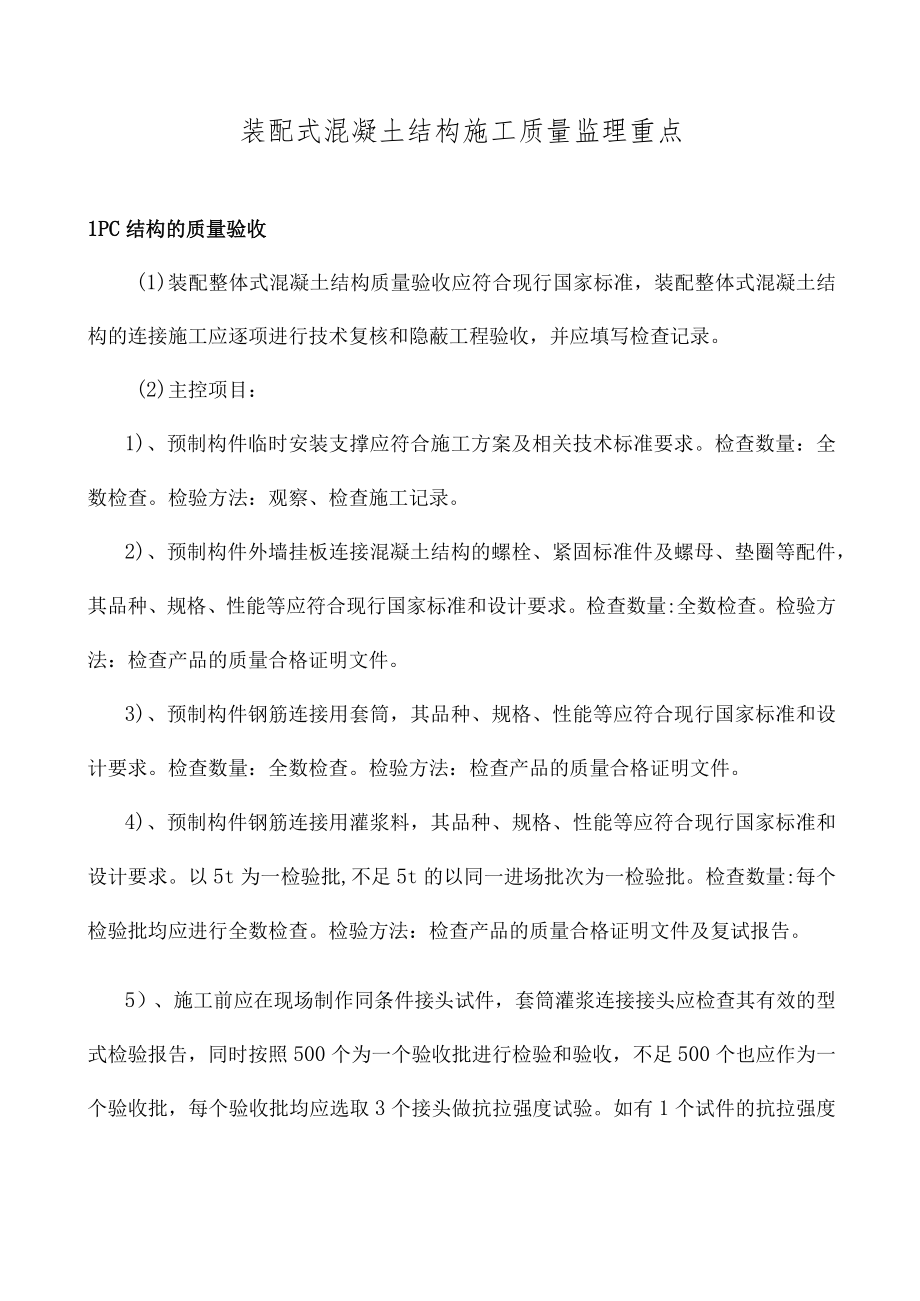

装配式混凝土结构施工质量监理重点.docx_第1页
第1页 / 共6页

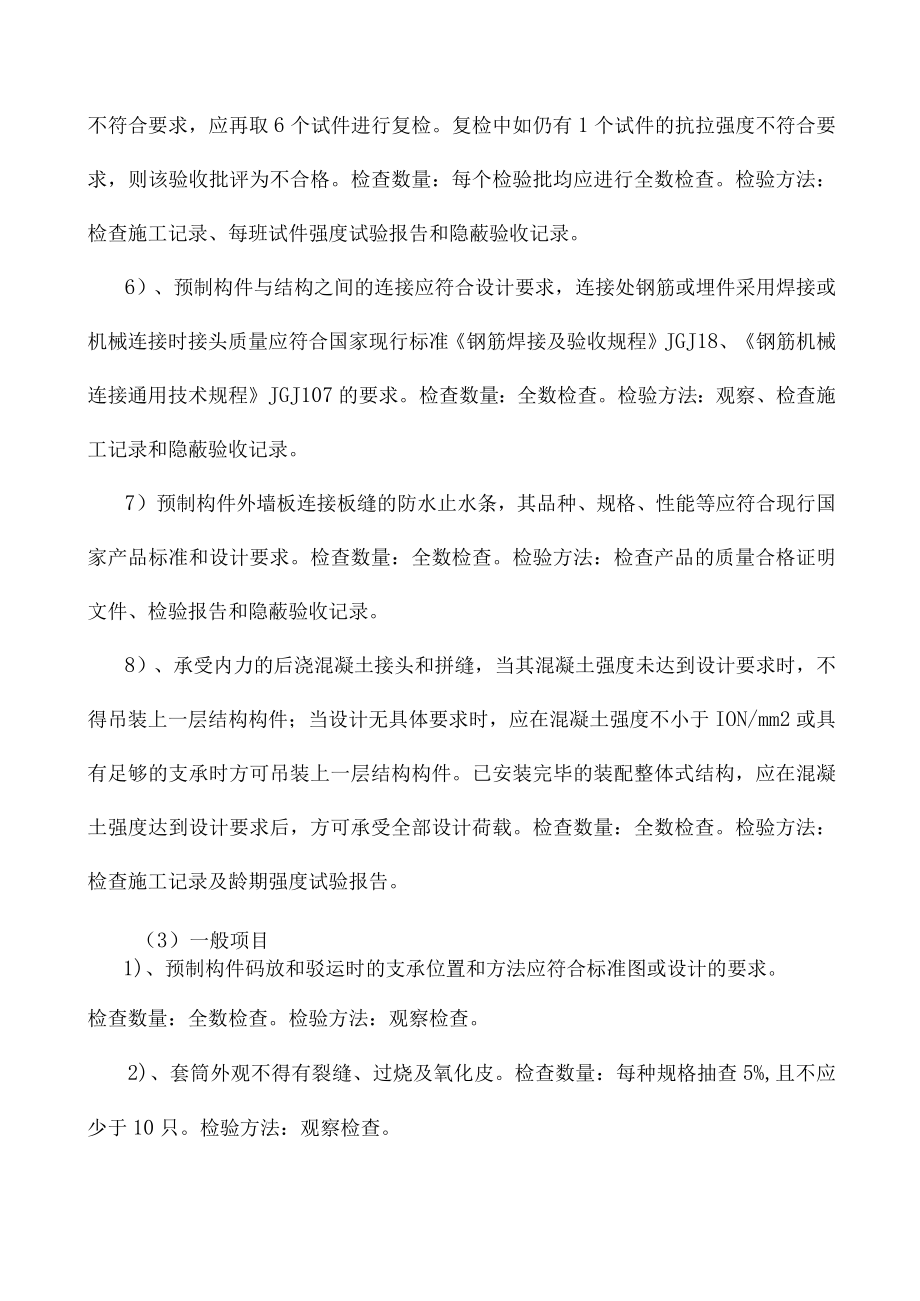

装配式混凝土结构施工质量监理重点.docx_第2页
第2页 / 共6页

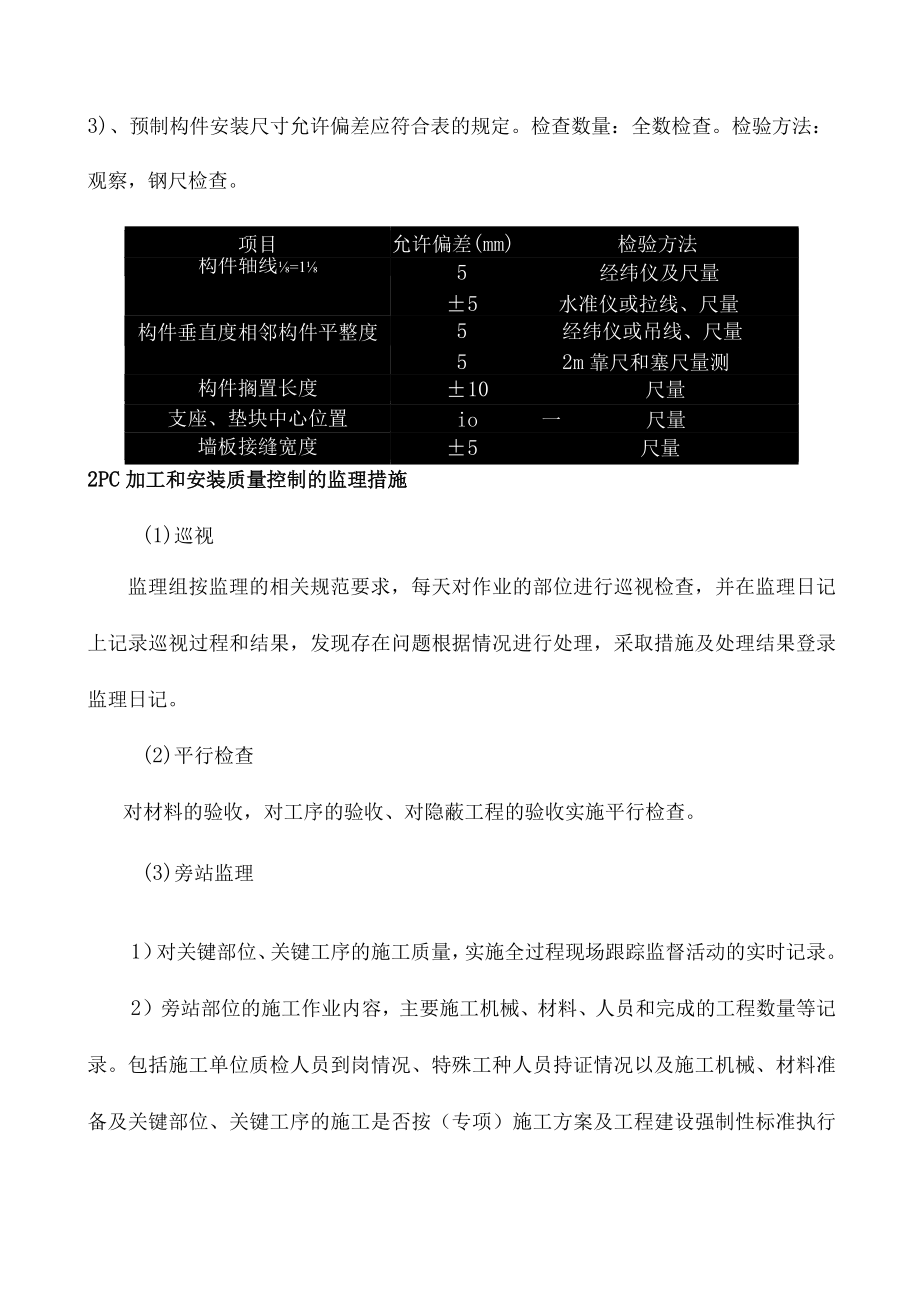

装配式混凝土结构施工质量监理重点.docx_第3页
第3页 / 共6页
装配式混凝土结构施工质量监理重点.docx_第4页
第4页 / 共6页
装配式混凝土结构施工质量监理重点.docx_第5页
第5页 / 共6页
装配式混凝土结构施工质量监理重点.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《装配式混凝土结构施工质量监理重点.docx》由会员分享,可在线阅读,更多相关《装配式混凝土结构施工质量监理重点.docx(6页珍藏版)》请在第壹文秘上搜索。

1、装配式混凝土结构施工质量监理重点1PC结构的质量验收(1)装配整体式混凝土结构质量验收应符合现行国家标准,装配整体式混凝土结构的连接施工应逐项进行技术复核和隐蔽工程验收,并应填写检查记录。(2)主控项目:1)、预制构件临时安装支撑应符合施工方案及相关技术标准要求。检查数量:全数检查。检验方法:观察、检查施工记录。2)、预制构件外墙挂板连接混凝土结构的螺栓、紧固标准件及螺母、垫圈等配件,其品种、规格、性能等应符合现行国家标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件。3)、预制构件钢筋连接用套筒,其品种、规格、性能等应符合现行国家标准和设计要求。检查数量:全数检查。检验

2、方法:检查产品的质量合格证明文件。4)、预制构件钢筋连接用灌浆料,其品种、规格、性能等应符合现行国家标准和设计要求。以5t为一检验批,不足5t的以同一进场批次为一检验批。检查数量:每个检验批均应进行全数检查。检验方法:检查产品的质量合格证明文件及复试报告。5)、施工前应在现场制作同条件接头试件,套筒灌浆连接接头应检查其有效的型式检验报告,同时按照500个为一个验收批进行检验和验收,不足500个也应作为一个验收批,每个验收批均应选取3个接头做抗拉强度试验。如有1个试件的抗拉强度不符合要求,应再取6个试件进行复检。复检中如仍有1个试件的抗拉强度不符合要求,则该验收批评为不合格。检查数量:每个检验批

3、均应进行全数检查。检验方法:检查施工记录、每班试件强度试验报告和隐蔽验收记录。6)、预制构件与结构之间的连接应符合设计要求,连接处钢筋或埋件采用焊接或机械连接时接头质量应符合国家现行标准钢筋焊接及验收规程JGJ18、钢筋机械连接通用技术规程JGJ107的要求。检查数量:全数检查。检验方法:观察、检查施工记录和隐蔽验收记录。7)预制构件外墙板连接板缝的防水止水条,其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量:全数检查。检验方法:检查产品的质量合格证明文件、检验报告和隐蔽验收记录。8)、承受内力的后浇混凝土接头和拼缝,当其混凝土强度未达到设计要求时,不得吊装上一层结构构件;当设计

4、无具体要求时,应在混凝土强度不小于ION/mm2或具有足够的支承时方可吊装上一层结构构件。已安装完毕的装配整体式结构,应在混凝土强度达到设计要求后,方可承受全部设计荷载。检查数量:全数检查。检验方法:检查施工记录及龄期强度试验报告。(3)一般项目1)、预制构件码放和驳运时的支承位置和方法应符合标准图或设计的要求。检查数量:全数检查。检验方法:观察检查。2)、套筒外观不得有裂缝、过烧及氧化皮。检查数量:每种规格抽查5%,且不应少于10只。检验方法:观察检查。3)、预制构件安装尺寸允许偏差应符合表的规定。检查数量:全数检查。检验方法:观察,钢尺检查。项目允许偏差(mm)检验方法构件轴线=15经纬仪

5、及尺量5水准仪或拉线、尺量构件垂直度相邻构件平整度5经纬仪或吊线、尺量52m靠尺和塞尺量测构件搁置长度10尺量支座、垫块中心位置io一尺量墙板接缝宽度5尺量2PC加工和安装质量控制的监理措施(1)巡视监理组按监理的相关规范要求,每天对作业的部位进行巡视检查,并在监理日记上记录巡视过程和结果,发现存在问题根据情况进行处理,采取措施及处理结果登录监理日记。(2)平行检查对材料的验收,对工序的验收、对隐蔽工程的验收实施平行检查。(3)旁站监理1)对关键部位、关键工序的施工质量,实施全过程现场跟踪监督活动的实时记录。2)旁站部位的施工作业内容,主要施工机械、材料、人员和完成的工程数量等记录。包括施工单

6、位质检人员到岗情况、特殊工种人员持证情况以及施工机械、材料准备及关键部位、关键工序的施工是否按(专项)施工方案及工程建设强制性标准执行等情况。3)Pe构件安装的旁站部位:PC构件的吊装安装过程;工具性脚手架的安装于拆除;灌浆施工;混凝土浇捣。施工部位施工机械名称/数量运行状态名称/数量运行状态管理人员在岗情况施工员质检员安全员测量员普通作业人员工种数量工种数量特种作业人员工种/数量持证情况构件编号1234构件中心线对轴线位置构件标高构件垂直度相邻构件平整度构件搁置长度支座、支垫、中心位置接缝宽度(4)监理联系单本表用于工程监理单位与工程建设有关方相互之间的日常书面工作联系,有特殊规定的除外。工

7、作联系的内容包括:告知、督促、建议等事项。本表不需要书面回复。(5)监理通知单1)本表用于项目监理机构按照监理合同授权,对施工单位提出要求。监理工程师现场发出的口头指令及要求,也应采用此表予以确认。2)内容包括:针对施工单位在施工过程中出现的不符合设计要求、不符合施工技术标准、不符合合同约定的情况、使用不合格的材料、构配件和设备等行为,提出纠正施工单位在工程质量、进度、造价等方面的违规、违章行为的指令和要求。3)施工单位收到监理通知单后,须使用监理通知单回复单回复,并附相关资料。(6)监理会议1)工程例会,每周的工程例会,协调一周来进度、质量问题,及其下周的计划安排。2)专题会议,对比较专项问

8、题需召开专题会议进行解决,对某一项有针对性的问题进行讨论、总结、学习。3PC装配整体式混凝土结构子分部工程验收(1)装配整体式混凝土结构工程验收时应提交下列资料:1)设计单位预制构件设计图纸、设计变更文件;2)装配整体式混凝土结构工程施工所用各种材料、连接件及预制混凝土构件的产品合格证书、进场验收记录和复验报告;3)预制构件安装施工验收记录;4)套筒灌浆或钢筋浆锚搭接连接的施工检验记录;5)连接构造节点的隐蔽工程检查验收文件;6)后浇筑节点的混凝土或浆体强度检测报告;7)分项工程验收记录;8)装配整体式混凝土结构现浇部分实体检验记录;9)工程的重大质量问题的处理方案和验收记录;10)密封材料及接缝防水检测报告;ID其他质量保证资料。(2)装配整体式混凝土结构中涉及装饰、保温、防水、防火等性能要求应按设计要求或有关标准规定验收。(3)装配整体式混凝土结构子分部工程施工质量验收合格应符合下列规定:1)有关分项工程施工质量验收合格;2)质量控制资料完整并符合要求;3)观感质量验收合格;4)结构实体检验满足设计或标准要求。(4)装配整体式混凝土结构子分部工程施工质量验收合格后,应填写子分部工程质量验收记录,并将验收资料存档备案。
