1、网络综合布线系统工程技术实训教程第4版第6章水平子系统工程技术-实训项目6.5水平子系统的工程技术实训项目6.5.1实训项目一PVC线管的布线工程技术实训【实训目的】1)通过设计水平子系统布线路径和距离的设计,熟练掌握水平子系统的设计。2)通过线管的安装和穿线等,熟练掌握水平子系统的施工方法。3)通过使用弯管器制作弯头,熟练掌握弯管器使用方法和布线曲率半径要求。4)通过核算、列表、领取材料和工具,训练规范施工的能力。【实训要求】1)设计一种水平子系统的布线路径和方式,并且绘制施工图。2)按照设计图,核算实训材料规格和数量,掌握工程材料核算方法,列出材料清单。3)按照设计图,准备实训工具,列出实

2、训工具清单,独立领取实训材料和工具。4)独立完成水平子系统线管安装和布线方法,掌握PVC管卡、管的安装方法和技巧,掌握PVC管弯头的制作。【实训材料和工具】1)20PVC塑料管、管接头、管卡若干。2)弯管器、穿线器、十字头螺丝刀、M6X16十字头螺钉。3)钢锯、线槽剪、登高梯子、编号标签。【实训设备】图6-21网络综合布线实训装置推荐实训设备一:西元牌网络综合布线实训装置1套。产品型号:KYSYZ-12-12330该实训设备是国家专利产品,由全钢的12个模块组成“丰”字型结构,构成12个角区域,能够满足12组学生同时进行12个子系统的实训。实训设备上预制有螺丝孔,无尘操作,能够进行万次以上的实

3、训,如图6-21。4该产品为全国中等职业学校综合布线技能大赛专用产品和全国职业院校信息化教学大赛中等职业教育组信息化实训教学“配线子系统的设计、安装与检测”竞赛项目指定产品【实训步骤】第一步,使用PVC线管设计一种从信息点到楼层机柜的水平子系统,并且绘制施工图,如图6-22所示。3-4人成立一个项目组,选举项目负责人,每人设计一种水平子系统布线图,并且绘制图纸。项目负责人指定1种设计方案进行实训。第二步,按照设计图,核算实训材料规格和数量,掌握工程材料核算方法,列出材料清单。第三步,按照设计图需要,列出实训工具清单,领取实训材料和工具。第四步,在需要的位置安装管卡。然后安装PVC管,两根PVC

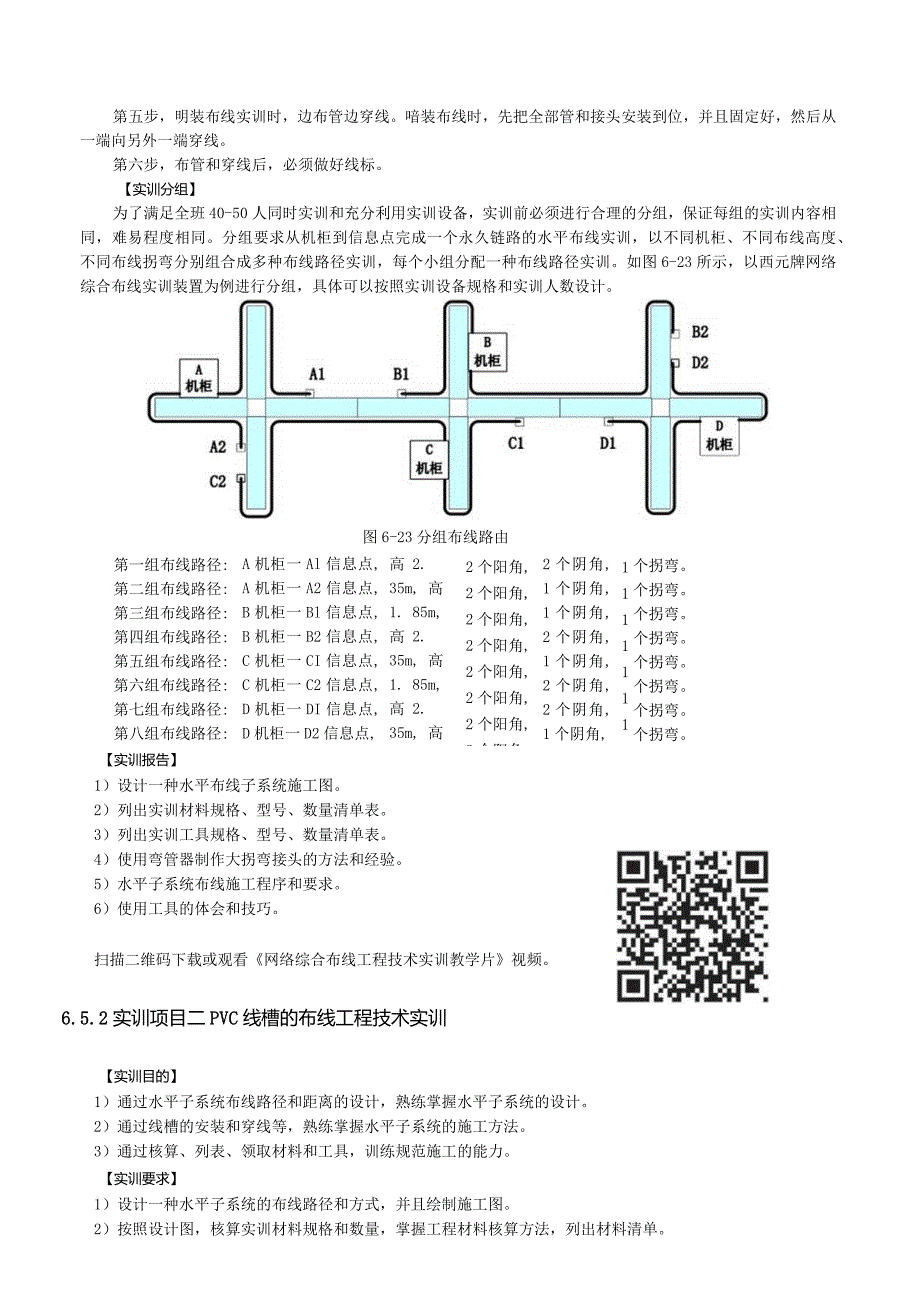

4、管连接处使用管图&22布管施工图接头,拐弯处必须使用弯管器制作大拐弯的弯头连接。第五步,明装布线实训时,边布管边穿线。喑装布线时,先把全部管和接头安装到位,并且固定好,然后从一端向另外一端穿线。第六步,布管和穿线后,必须做好线标。【实训分组】为了满足全班40-50人同时实训和充分利用实训设备,实训前必须进行合理的分组,保证每组的实训内容相同,难易程度相同。分组要求从机柜到信息点完成一个永久链路的水平布线实训,以不同机柜、不同布线高度、不同布线拐弯分别组合成多种布线路径实训,每个小组分配一种布线路径实训。如图6-23所示,以西元牌网络综合布线实训装置为例进行分组,具体可以按照实训设备规格和实训人

5、数设计。图6-23分组布线路由第一组布线路径: 第二组布线路径: 第三组布线路径: 第四组布线路径: 第五组布线路径: 第六组布线路径: 第七组布线路径: 第八组布线路径:A机柜一Al信息点, A机柜一A2信息点, B机柜一Bl信息点, B机柜一B2信息点, C机柜一CI信息点, C机柜一C2信息点, D机柜一DI信息点, D机柜一D2信息点,高 2. 35m, 高 1. 85m, 高 2. 35m, 高 1. 85m, 高 2. 35m, 高 1. 85m, 高 2. 35m, 高 1. 85m,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阴角, 1个

6、阴角, 1个阴角, 2个阴角, 1个阴角, 2个阴角, 2个阴角, 1个阴角,11111111个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。【实训报告】1)设计一种水平布线子系统施工图。2)列出实训材料规格、型号、数量清单表。3)列出实训工具规格、型号、数量清单表。4)使用弯管器制作大拐弯接头的方法和经验。5)水平子系统布线施工程序和要求。6)使用工具的体会和技巧。扫描二维码下载或观看网络综合布线工程技术实训教学片视频。6.5.2实训项目二PVC线槽的布线工程技术实训【实训目的】1)通过水平子系统布线路径和距离的设计,熟练掌握水平子系统的设计。2)通过线槽的安装

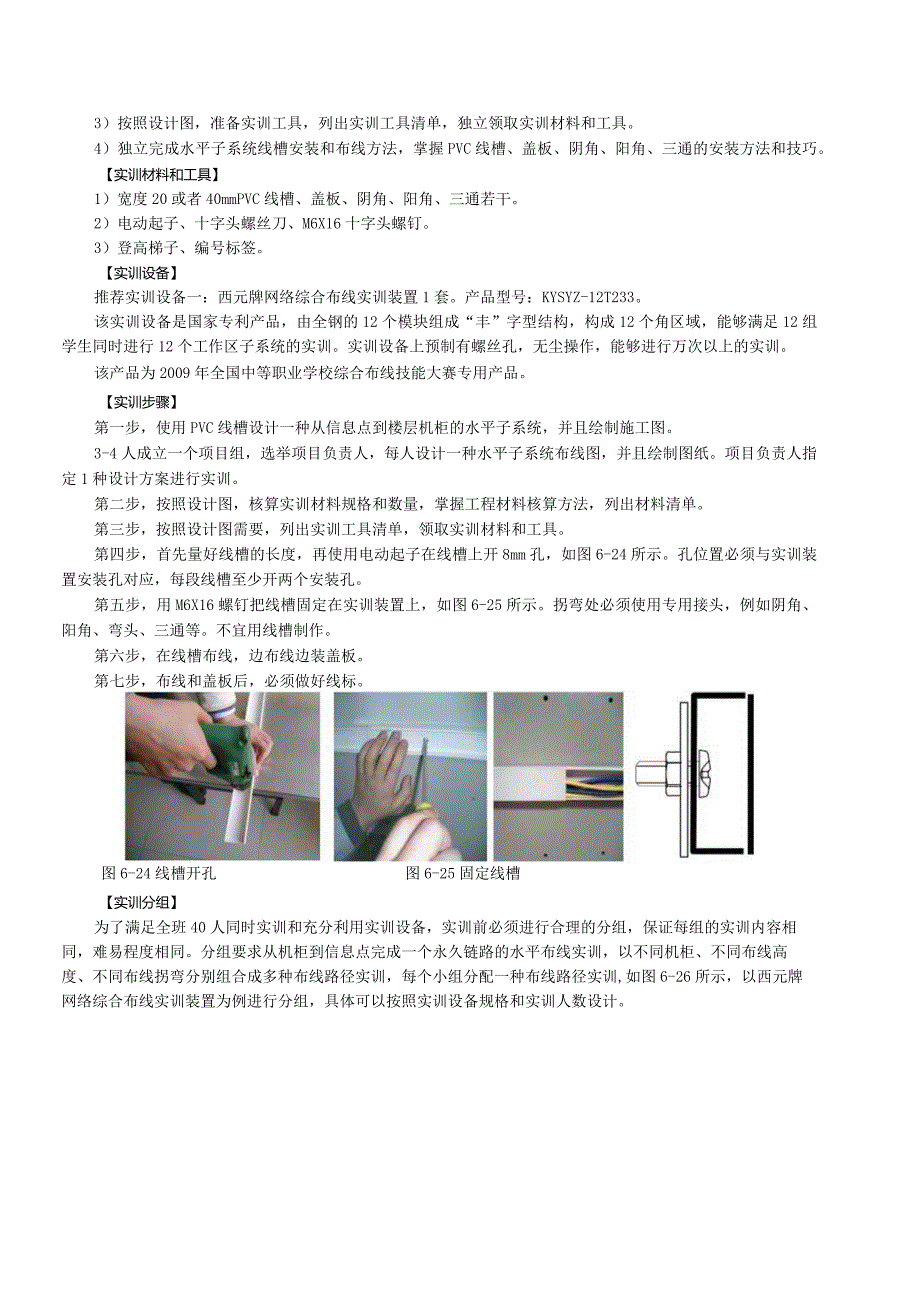

7、和穿线等,熟练掌握水平子系统的施工方法。3)通过核算、列表、领取材料和工具,训练规范施工的能力。【实训要求】1)设计一种水平子系统的布线路径和方式,并且绘制施工图。2)按照设计图,核算实训材料规格和数量,掌握工程材料核算方法,列出材料清单。3)按照设计图,准备实训工具,列出实训工具清单,独立领取实训材料和工具。4)独立完成水平子系统线槽安装和布线方法,掌握PVC线槽、盖板、阴角、阳角、三通的安装方法和技巧。【实训材料和工具】1)宽度20或者40mmPVC线槽、盖板、阴角、阳角、三通若干。2)电动起子、十字头螺丝刀、M6X16十字头螺钉。3)登高梯子、编号标签。【实训设备】推荐实训设备一:西元牌

8、网络综合布线实训装置1套。产品型号:KYSYZ-12T233。该实训设备是国家专利产品,由全钢的12个模块组成“丰”字型结构,构成12个角区域,能够满足12组学生同时进行12个工作区子系统的实训。实训设备上预制有螺丝孔,无尘操作,能够进行万次以上的实训。该产品为2009年全国中等职业学校综合布线技能大赛专用产品。【实训步骤】第一步,使用PVC线槽设计一种从信息点到楼层机柜的水平子系统,并且绘制施工图。3-4人成立一个项目组,选举项目负责人,每人设计一种水平子系统布线图,并且绘制图纸。项目负责人指定1种设计方案进行实训。第二步,按照设计图,核算实训材料规格和数量,掌握工程材料核算方法,列出材料清

9、单。第三步,按照设计图需要,列出实训工具清单,领取实训材料和工具。第四步,首先量好线槽的长度,再使用电动起子在线槽上开8mm孔,如图6-24所示。孔位置必须与实训装置安装孔对应,每段线槽至少开两个安装孔。第五步,用M6X16螺钉把线槽固定在实训装置上,如图6-25所示。拐弯处必须使用专用接头,例如阴角、阳角、弯头、三通等。不宜用线槽制作。第六步,在线槽布线,边布线边装盖板。第七步,布线和盖板后,必须做好线标。图6-24线槽开孔图6-25固定线槽【实训分组】为了满足全班40人同时实训和充分利用实训设备,实训前必须进行合理的分组,保证每组的实训内容相同,难易程度相同。分组要求从机柜到信息点完成一个

10、永久链路的水平布线实训,以不同机柜、不同布线高度、不同布线拐弯分别组合成多种布线路径实训,每个小组分配一种布线路径实训,如图6-26所示,以西元牌网络综合布线实训装置为例进行分组,具体可以按照实训设备规格和实训人数设计。第一组布线路径: 第二组布线路径: 第三组布线路径: 第四组布线路径: 第五组布线路径: 第六组布线路径: 第七组布线路径: 第八组布线路径:A机柜一Al信息点, A机柜一A2信息点, B机柜一Bl信息点, B机柜一B2信息点, C机柜一CI信息点, C机柜一C2信息点, D机柜一DI信息点, D机柜一D2信息点,高 2. 35m, 高 1. 85m, 高 2. 35m, 高

11、1. 85m, 高 2. 35m, 高 1. 85m, 高 2. 35m, 高 1. 85m,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阳角,2个阴角, 1个阴角, 1个阴角, 2个阴角, 1个阴角, 2个阴角, 2个阴角, 1个阴角,11111111个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。 个拐弯。图627部分永久链路水平布线路径立体图【实训报告】1)设计一种全部使用线槽布线的水平子系统施工图。2)列出实训材料规格、型号、数量清单表。3)列出实训工具规格、型号、数量清单表。4)安装弯头、阴角、阳角、三通等线槽配件的方法和经验。5)水

12、平子系统布线施工程序和要求。6)使用工具的体会和技巧。扫描二维码下载或观看网络综合布线工程技术实训教学片视频。6.5.3实训项目三桥架安装和布线工程技术实训【实训目的】1)掌握桥架在水平子系统中的应用。2)掌握支架、桥架、弯头、三通等的安装方法。3)通过核算、列表、领取材料和工具,训练规范施工的能力。【实训要求】1)设计一种桥架布线路径和方式,并且绘制施工图。2)按照施工图,核算实训材料规格和数量,列出材料清单。3)准备实训工具,列出实训工具清单,独立领取实训材料和工具。4)独立完成桥架安装和布线。【实训材料和工具】D宽度100mm金属桥架、弯头、三通、三角支架、固定螺丝、网线若干。2)电动起

13、子、十字头螺丝刀、M6X16十字头螺钉、登高梯子、卷尺。【实训设备】图6-28桥架安装推荐实训设备一:西元牌网络综合布线实训装置1套。产品型号:KYSYZ-12-12330该实训设备是国家专利产品,由全钢的12个模块组成“丰”字型结构,构成12个角区域,能够满足12组学生同时进行12个工作区子系统的实训。实训设备上预制有螺丝孔,无尘操作,能够进行万次以上的实训。桥架安装如图6-28所示。【实训步骤】第一步,设计一种桥架布线路径,并且绘制施工图。3-4人成立一个项目组,选举项目负责人,项目负责人指定1种设计方案进行实训.第二步,按照设计图,核算实训材料规格和数量,掌握工程材料核算方法,列出材料清单。第三步,按照设计图需要,列出实训工具清单,领取实训材料和工具。第四步,固定支架安装。用M6X16螺钉把支架固定在实训装置。第五步,桥架部件组装和安装。用M6X16螺钉把桥架固定在三角支架上。第六步,在桥架内布线,边布线边装盖板。【实训分组】按照前面几个实训项目进行分组实训。【实训报告】1)设计一种全部使用桥架布线的水平子系统施工图。2)列出实训材料规格、型号、数量清单表。3)列出实训工具规格、型号、数量清单表。4)安装支架、桥架、弯头、三通等线槽配件的方法和经验。
