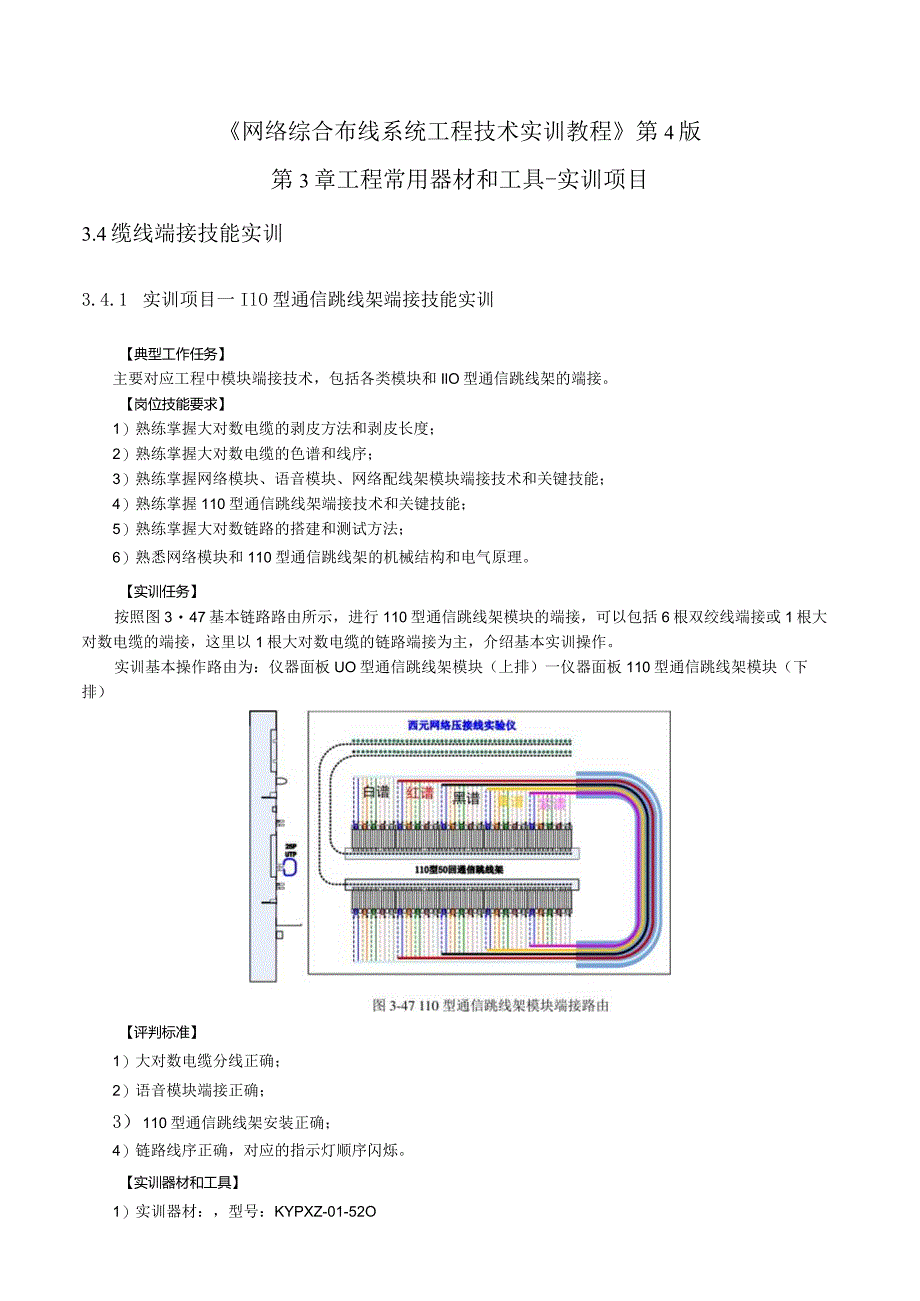

1、网络综合布线系统工程技术实训教程第4版第3章工程常用器材和工具-实训项目3.4缆线端接技能实训3.4.1 实训项目一IlO型通信跳线架端接技能实训【典型工作任务】主要对应工程中模块端接技术，包括各类模块和IlO型通信跳线架的端接。【岗位技能要求】1）熟练掌握大对数电缆的剥皮方法和剥皮长度；2）熟练掌握大对数电缆的色谱和线序；3）熟练掌握网络模块、语音模块、网络配线架模块端接技术和关键技能；4）熟练掌握110型通信跳线架端接技术和关键技能；5）熟练掌握大对数链路的搭建和测试方法；6）熟悉网络模块和110型通信跳线架的机械结构和电气原理。【实训任务】按照图347基本链路路由所示，进行110型通信跳

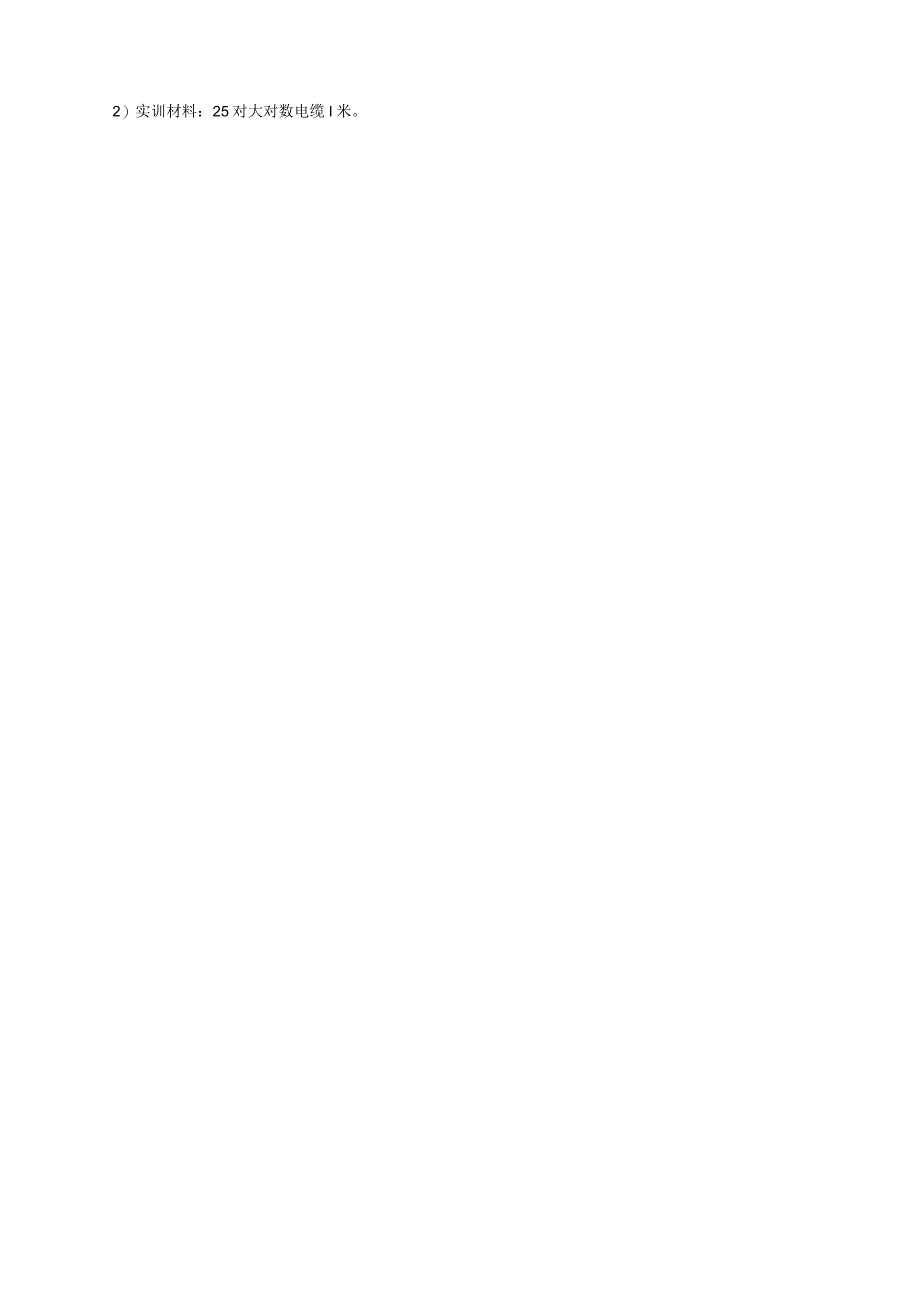

2、线架模块的端接，可以包括6根双绞线端接或1根大对数电缆的端接，这里以1根大对数电缆的链路端接为主，介绍基本实训操作。实训基本操作路由为：仪器面板UO型通信跳线架模块（上排）一仪器面板110型通信跳线架模块（下排）【评判标准】1）大对数电缆分线正确；2）语音模块端接正确；3） 110型通信跳线架安装正确；4）链路线序正确，对应的指示灯顺序闪烁。【实训器材和工具】1）实训器材：，型号：KYPXZ-01-52O2）实训材料：25对大对数电缆I米。3）实训工具：剥线器1把，剪刀1把，5对打线钳I把，钢卷尺1个。【实训步骤】第一步，打开“西元”网络配线实训装置上的“计算机网络线压接实验装置”电源开关。第

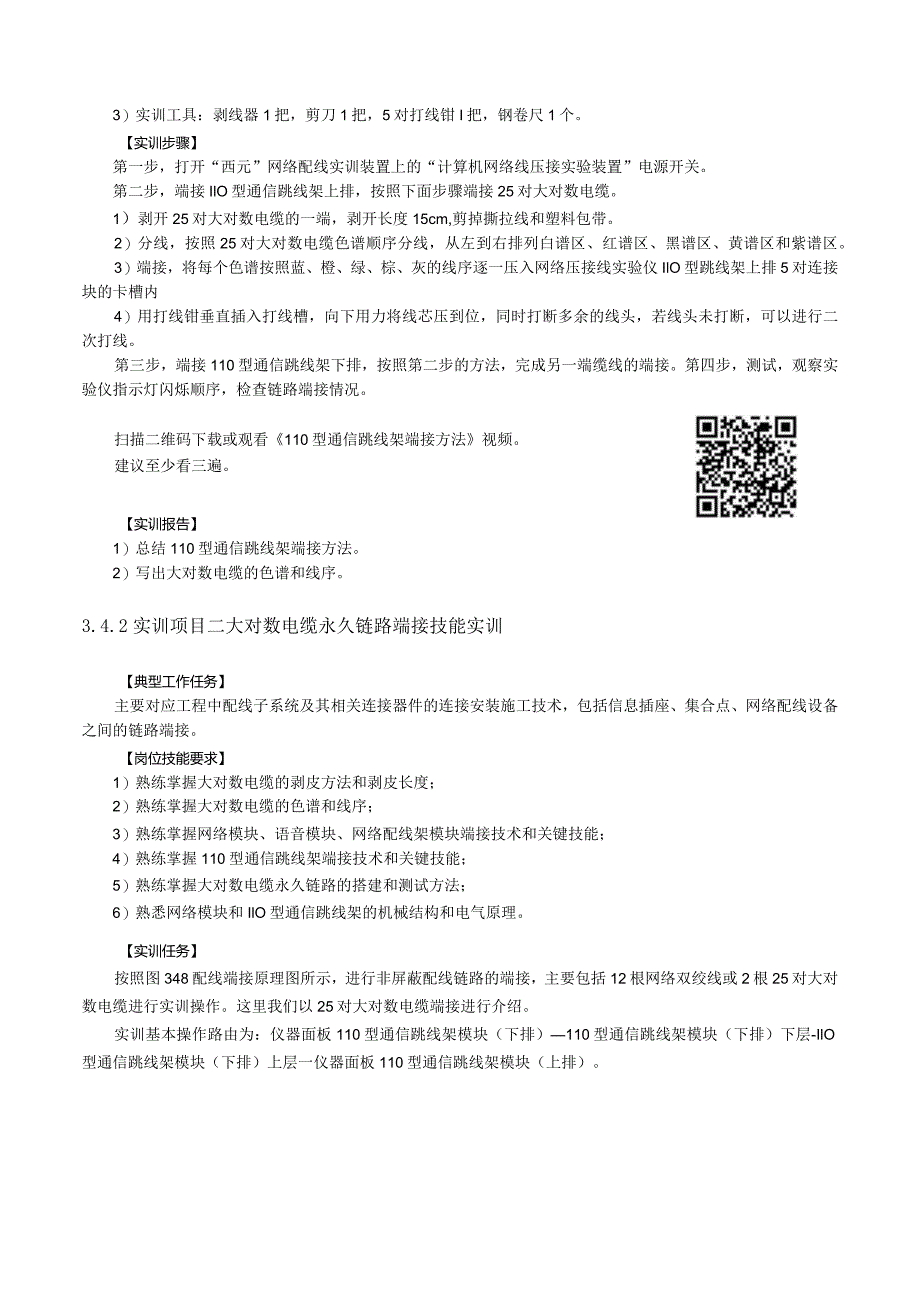

3、二步，端接IlO型通信跳线架上排，按照下面步骤端接25对大对数电缆。1）剥开25对大对数电缆的一端，剥开长度15cm,剪掉撕拉线和塑料包带。2）分线，按照25对大对数电缆色谱顺序分线，从左到右排列白谱区、红谱区、黑谱区、黄谱区和紫谱区。3）端接，将每个色谱按照蓝、橙、绿、棕、灰的线序逐一压入网络压接线实验仪IlO型跳线架上排5对连接块的卡槽内4）用打线钳垂直插入打线槽，向下用力将线芯压到位，同时打断多余的线头，若线头未打断，可以进行二次打线。第三步，端接110型通信跳线架下排，按照第二步的方法，完成另一端缆线的端接。第四步，测试，观察实验仪指示灯闪烁顺序，检查链路端接情况。扫描二维码下载或观看
4、110型通信跳线架端接方法视频。建议至少看三遍。【实训报告】1）总结110型通信跳线架端接方法。2）写出大对数电缆的色谱和线序。3.4.2实训项目二大对数电缆永久链路端接技能实训【典型工作任务】主要对应工程中配线子系统及其相关连接器件的连接安装施工技术，包括信息插座、集合点、网络配线设备之间的链路端接。【岗位技能要求】1）熟练掌握大对数电缆的剥皮方法和剥皮长度；2）熟练掌握大对数电缆的色谱和线序；3）熟练掌握网络模块、语音模块、网络配线架模块端接技术和关键技能；4）熟练掌握110型通信跳线架端接技术和关键技能；5）熟练掌握大对数电缆永久链路的搭建和测试方法；6）熟悉网络模块和IlO型通信跳线架
5、的机械结构和电气原理。【实训任务】按照图348配线端接原理图所示，进行非屏蔽配线链路的端接，主要包括12根网络双绞线或2根25对大对数电缆进行实训操作。这里我们以25对大对数电缆端接进行介绍。实训基本操作路由为：仪器面板110型通信跳线架模块（下排）110型通信跳线架模块（下排）下层-IlO型通信跳线架模块（下排）上层一仪器面板110型通信跳线架模块（上排）。麻螂向IllMI螂确版佛/ MMllIeMM岫 LMMlli册图348大对数电缆永久链路端接路由及原理示意图【评判标准】D2)3)4)5)大对数电缆分线正确；语音模块端接正确；IlO型通信跳线架安装正确；永久链路的路由正确：永久链路线序正
6、确，对应的指示灯顺序闪烁。【实训器材和工具】D2)3)实训器材：“西元”网络配线实训装置，型号：KYPXZ-01-52.实训材料：25对大对数电缆2米。实训工具：剥线器1把，剪刀1把，5对打线钳1把，钢卷尺1个。【实训步骤】第一步，准备2根25对大对数缆线。第二步，端接第1根大对数电缆（仪器面板110型通信跳线架模块下排-110型通信跳线架下排模块下层）。将第1根25对大对数电缆的一端按照3.4.1实训一第二步骤的方法端接在仪器面板的110型通信跳线架下排的5对连接块上。另一端按照3.4.1实训一第二步骤的方法端接在110型通信跳线架下排模块的下层。第三步，端接第2根大对数电缆（110型通信跳
7、线架下排模块上层-仪器面板110型通信跳线架模块上排）。将第2根25对大对数电缆的一端按照3.4.1实训一第二步骤的方法端接在IIO型通信跳线架下排模块的上层。另一端按照3.4.1实训一第二步骤的方法端接在仪器面板的110型通信跳线架上排的5对连接块上。第四步，测试，观察实验仪指示灯闪烁顺序，检查链路端接情况。扫描二维码下载或观看110型通信跳线架端接方法视频。建议至少看三遍【实训报告】1）总结UO型通信跳线架端接方法。2）写出大对数电缆的色谱和线序。4） 4.3实训项目三25RJ45语音配线架端接技能实训【典型工作任务】主要对应工程中语音配线子系统安装施工技术，包括信息插座到网络配线设备之间
8、的链路端接。【岗位技能要求】1）熟练掌握大对数电缆、非屏蔽网线的剥皮方法和剥皮长度；2）熟练掌握大对数电缆、非屏蔽网线的色谱和线序；3）熟练掌握鸭嘴跳线的制作步骤和关键技能；4）熟练掌握RJ45水晶头的制作步骤和关键技能；5）熟练掌握网络模块、语音模块、网络配线架模块端接技术和关键技能；6）熟练掌握IlO型通信跳线架端接技术和关键技能；7）熟练掌握语音配线架端接技术和关键技能；8）熟练掌握大对数电缆复杂永久链路的搭建和测试方法；9）熟悉语音配线架的机械结构和电气原理。【实训任务】按照图3-49语音配线端接原理图所示，进行语音配线架链路的端接，主要包括1根25对大对数电缆和一根鸭嘴跳线的实训操作
9、。实训基本操作路由为：仪器面板110型通信跳线架模块（下排）一语音配线架模块一语音配线架RJ45口一仪器面板110型通信跳线架模块（上排）。图349语音配线架永久链路端接路山及原理图【评判标准】1）大对数电缆分线正确；2）语音模块端接正确；3）语音配线架模块端接正确；4）语音配线架安装正确；5）语音永久链路的路由正确：6）语音永久链路线序正确，对应的指示灯顺序闪烁。【实训器材和工具】1）实训器材：“西元”网络配线实训装置，型号：KYPXZ-01-52。2）实训材料：超五类非屏蔽RJ45水晶头1个，8位鸭嘴夹1个，大对数电缆1米，超五类非屏蔽网线1米。3）实训工具：剥线器1把，压线钳I把，剪刀1
10、把，打线钳1把，钢卷尺1个。【实训步骤】第一步，端接第1根跳线（仪器面板110型通信跳线架下排模块-语音配线架模块）。将第1根25对大对数电缆的一端端接在仪器面板的110型通信跳线架下排的5对连接块上。请按照3.4.1实训一第二步骤的方法端接。另一端按照下面的步骤端接在语音配线架的模块上。1）剥开25对大对数电缆的一端，剥开长度50cm,剪掉撕拉线和塑料包带。2）分线，按照25对大对数电缆色谱顺序分线，从左到右排列白谱区、红谱区、黑谱区、黄谱区和紫谱区。3）端接，将每个色谱按照蓝、橙、绿、棕、灰的线序逐一25口语音配线架对应的打线槽内，每组线芯的主色谱（白、红、黑、黄、紫）端接在4口，副色谱（
11、蓝、橙、绿、棕、灰）端接在5口。4）用打线钳垂直插入打线槽，向下用力将线芯压到位，同时打断多余的线头。第二步，端接第1根跳线，将超五类网线的一端，按照跳线制作方法完成RJ45水晶头的制作，另一端完成鸭嘴头的制作。第三步，鸭嘴夹的制作1）剥开外绝缘护套和拆开4对双绞线。先将已经剥去绝缘护套的4对单绞线分别拆开相同长度，将每根线轻轻捋直。2）将8芯线按照（白蓝，蓝，白橙，橙，白绿，绿，白棕，棕）线序依次放入8位鸭嘴夹的卡槽中,并剪掉端头多余线芯。3）将鸭嘴盖板压接牢固，完成鸭嘴头的制作。第四步，将做好的第2根跳线鸭嘴头一端连接到网络压接线实验仪110型跳线架上排5对连接块，RJ45水晶头插入25口语音配线架的RJ45口中。第五步，测试，观察实验仪指示灯闪烁顺序，检查链路端接情况。扫描二维码下载或观看大对数电缆和语音配线架端接方法视频。建议至少看三遍。【实训报告】1）总结语音配线架端接方法。2）写出鸭嘴夹的制作步骤。
