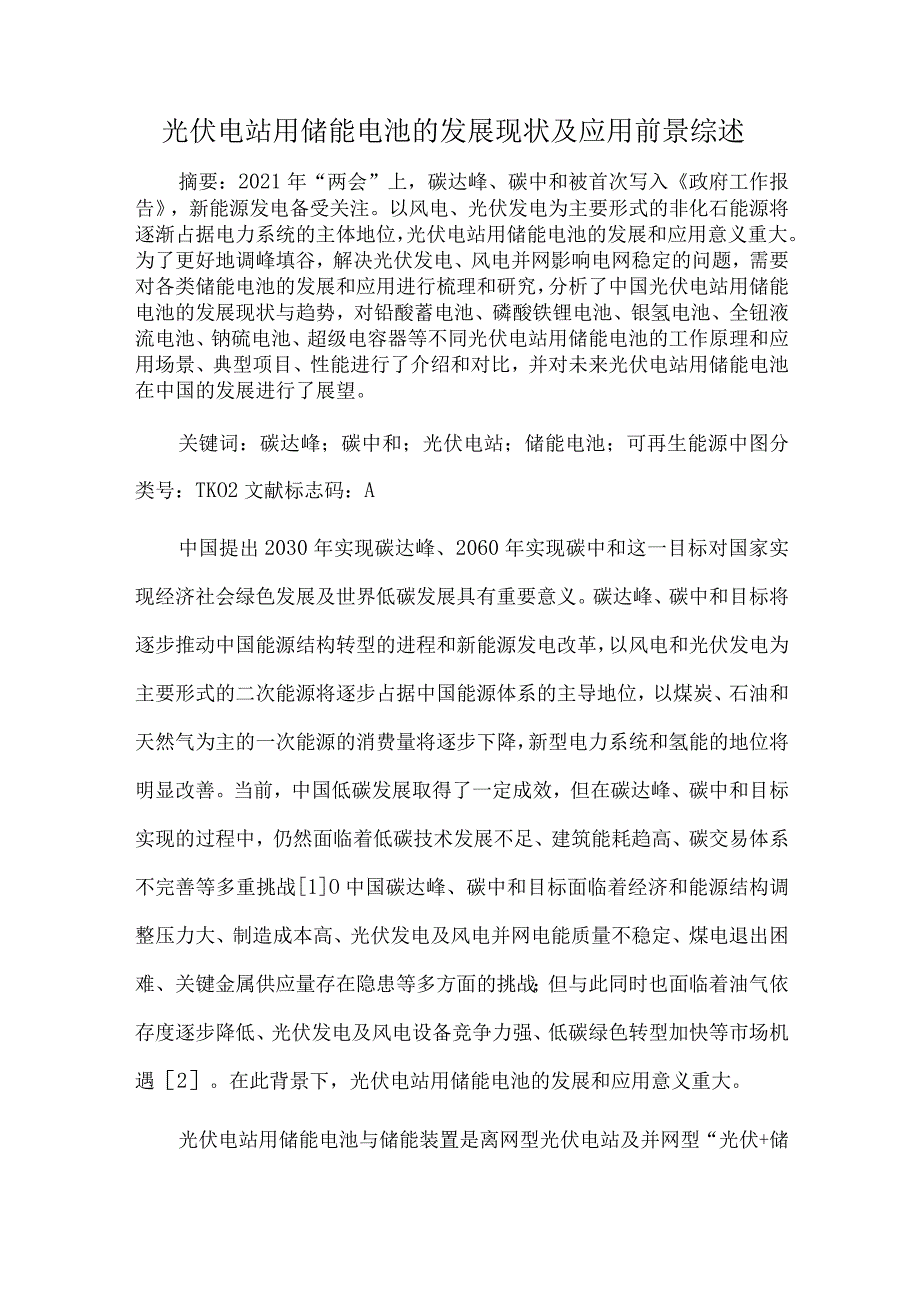

1、光伏电站用储能电池的发展现状及应用前景综述摘要：2021年“两会”上，碳达峰、碳中和被首次写入政府工作报告，新能源发电备受关注。以风电、光伏发电为主要形式的非化石能源将逐渐占据电力系统的主体地位，光伏电站用储能电池的发展和应用意义重大。为了更好地调峰填谷，解决光伏发电、风电并网影响电网稳定的问题，需要对各类储能电池的发展和应用进行梳理和研究，分析了中国光伏电站用储能电池的发展现状与趋势，对铅酸蓄电池、磷酸铁锂电池、银氢电池、全钮液流电池、钠硫电池、超级电容器等不同光伏电站用储能电池的工作原理和应用场景、典型项目、性能进行了介绍和对比，并对未来光伏电站用储能电池在中国的发展进行了展望。关键词：碳
2、达峰；碳中和；光伏电站；储能电池；可再生能源中图分类号：TKO2文献标志码：A中国提出2030年实现碳达峰、2060年实现碳中和这一目标对国家实现经济社会绿色发展及世界低碳发展具有重要意义。碳达峰、碳中和目标将逐步推动中国能源结构转型的进程和新能源发电改革，以风电和光伏发电为主要形式的二次能源将逐步占据中国能源体系的主导地位，以煤炭、石油和天然气为主的一次能源的消费量将逐步下降，新型电力系统和氢能的地位将明显改善。当前，中国低碳发展取得了一定成效，但在碳达峰、碳中和目标实现的过程中，仍然面临着低碳技术发展不足、建筑能耗趋高、碳交易体系不完善等多重挑战1O中国碳达峰、碳中和目标面临着经济和能源结

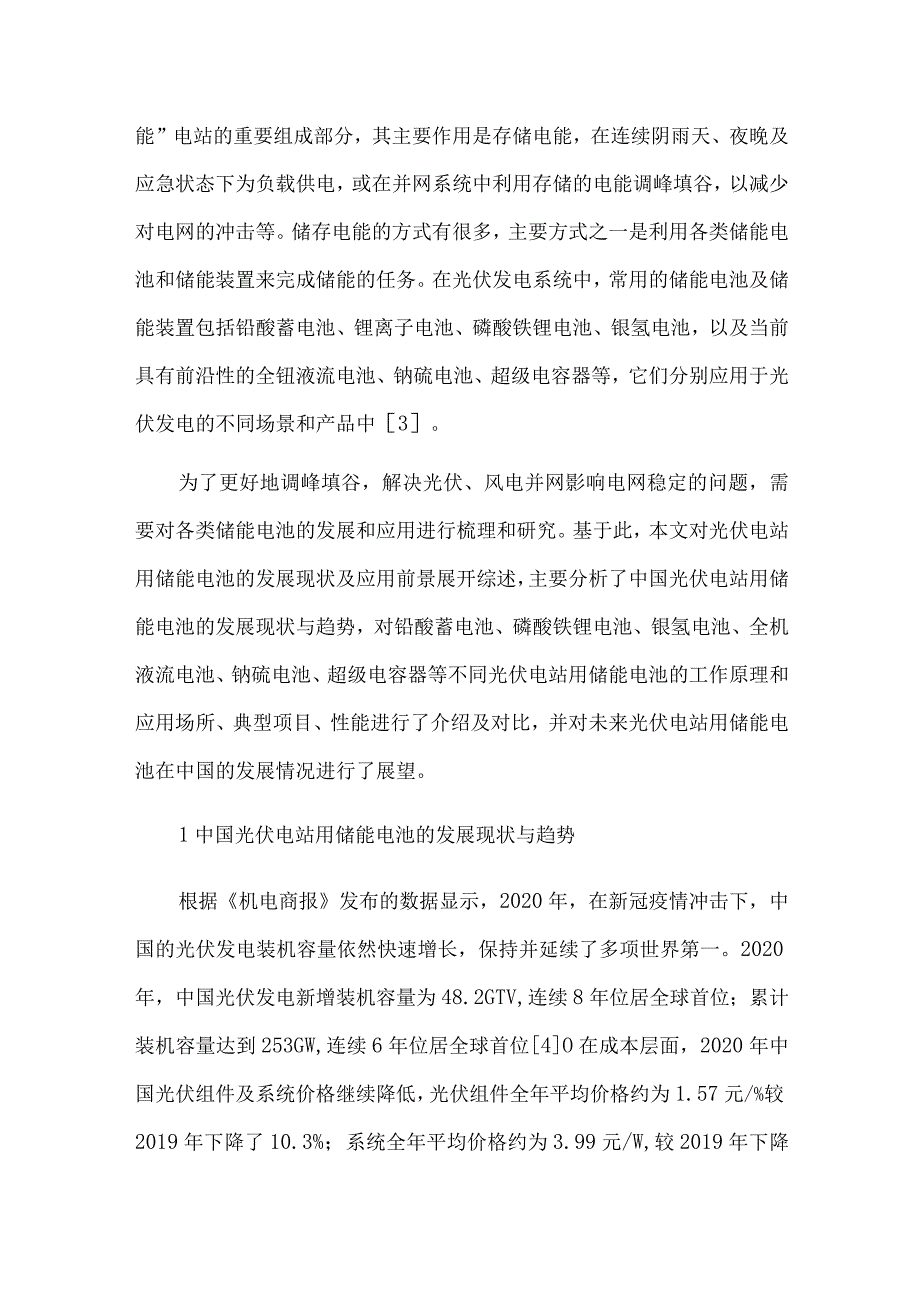

3、构调整压力大、制造成本高、光伏发电及风电并网电能质量不稳定、煤电退出困难、关键金属供应量存在隐患等多方面的挑战；但与此同时也面临着油气依存度逐步降低、光伏发电及风电设备竞争力强、低碳绿色转型加快等市场机遇2。在此背景下，光伏电站用储能电池的发展和应用意义重大。光伏电站用储能电池与储能装置是离网型光伏电站及并网型“光伏+储能”电站的重要组成部分，其主要作用是存储电能，在连续阴雨天、夜晚及应急状态下为负载供电，或在并网系统中利用存储的电能调峰填谷，以减少对电网的冲击等。储存电能的方式有很多，主要方式之一是利用各类储能电池和储能装置来完成储能的任务。在光伏发电系统中，常用的储能电池及储能装置包括铅酸
4、蓄电池、锂离子电池、磷酸铁锂电池、银氢电池，以及当前具有前沿性的全钮液流电池、钠硫电池、超级电容器等，它们分别应用于光伏发电的不同场景和产品中3。为了更好地调峰填谷，解决光伏、风电并网影响电网稳定的问题，需要对各类储能电池的发展和应用进行梳理和研究。基于此，本文对光伏电站用储能电池的发展现状及应用前景展开综述，主要分析了中国光伏电站用储能电池的发展现状与趋势，对铅酸蓄电池、磷酸铁锂电池、银氢电池、全机液流电池、钠硫电池、超级电容器等不同光伏电站用储能电池的工作原理和应用场所、典型项目、性能进行了介绍及对比，并对未来光伏电站用储能电池在中国的发展情况进行了展望。1中国光伏电站用储能电池的发展现状
5、与趋势根据机电商报发布的数据显示，2020年，在新冠疫情冲击下，中国的光伏发电装机容量依然快速增长，保持并延续了多项世界第一。2020年，中国光伏发电新增装机容量为48.2GTV,连续8年位居全球首位；累计装机容量达到253GW,连续6年位居全球首位4O在成本层面，2020年中国光伏组件及系统价格继续降低，光伏组件全年平均价格约为1.57元/%较2019年下降了10.3%；系统全年平均价格约为3.99元/W,较2019年下降了12.3%。2020年的光伏发电项目中标电价也出现了新的低价纪录，青海省海南藏族自治州某光伏发电竞价项目的中标电价为0.2427元kWh(约为3.46美分/kWh),低于

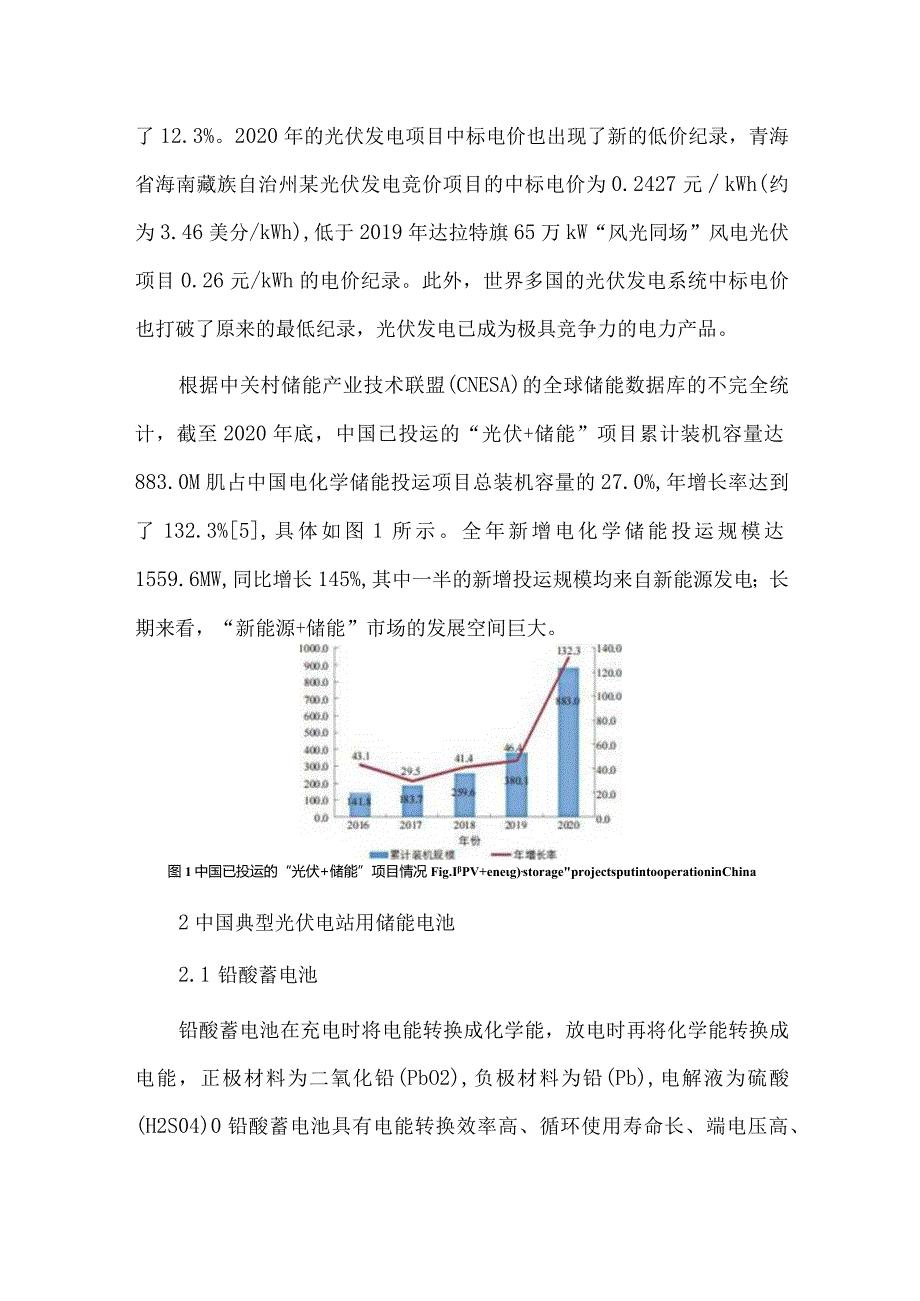

6、2019年达拉特旗65万kW“风光同场”风电光伏项目0.26元/kWh的电价纪录。此外，世界多国的光伏发电系统中标电价也打破了原来的最低纪录，光伏发电已成为极具竞争力的电力产品。根据中关村储能产业技术联盟(CNESA)的全球储能数据库的不完全统计，截至2020年底，中国已投运的“光伏+储能”项目累计装机容量达883.0M肌占中国电化学储能投运项目总装机容量的27.0%,年增长率达到了132.3%5,具体如图1所示。全年新增电化学储能投运规模达1559.6MW,同比增长145%,其中一半的新增投运规模均来自新能源发电；长期来看，“新能源+储能”市场的发展空间巨大。图1中国已投运的“光伏+储能”项
7、目情况Fig.IPV+eneg),storageprojectsputintooperationinChina2中国典型光伏电站用储能电池2.1 铅酸蓄电池铅酸蓄电池在充电时将电能转换成化学能，放电时再将化学能转换成电能，正极材料为二氧化铅(PbO2),负极材料为铅(Pb),电解液为硫酸(H2S04)0铅酸蓄电池具有电能转换效率高、循环使用寿命长、端电压高、安全性强、性价比高、安装维护简单等特点，是目前各类储能、应急供电和电力启动等装置中应用最多的电化学电池。未来,随着国家清洁能源产业的拉动及国外电池生产企业在华投资的增多,中国铅酸蓄电池产业将飞速发展。根据工信部发布的数据，2020年中国铅酸
8、蓄电池的市场规模为1659亿元，同比增长4.67%,年均复合增长速度为3.62)随着国际市场需求的逐渐增长，中国铅酸蓄电池市场规模持续稳定增长，已成为世界最大的铅酸蓄电池生产国、出口国和消费国。铅酸蓄电池的反应原理如图2所示。最能反映铅酸蓄电池充、放电过程的是双极硫酸盐化理论。铅酸蓄电池在放电时正、负极的活性物质均变成硫酸铅（PbSO4）,充电后正极转变成二氧化铅，负极转变成海绵状铅，铅酸蓄电池又还原到原来的状态6。b充电过程002铅酸蓄电池的反应原理Fig.2Reactionprincipleoflead-acibaner铅酸蓄电池的电化学反应过程如式（1）、式所示。其中，放电过程为：PbO
9、2+2H2SO4+Pb-PbSO4（正极）+2Hq+PbSO4（负极）充电过程为：PbSO4（正极）+2H2CHPbSO4（负极）-*PbO2+2H2SO4+Pb（2）随着铅酸蓄电池技术的发展，阀控式铅酸蓄电池的应用越来越广泛。由于铅酸蓄电池充电后期会出现正极板产生氧气、负极板产生氢气及水的电解等问题，工程上为了抑制氢气的产生，减少气体释放量,提高释放氢气的电位，降低自放电率，常将阀控式铅酸蓄电池正极改用铅钙合金栅板，负极改用具有活性物质的海绵状铅，利用其与氧气快速反应的特点，负极吸氧增多，抑制了水的减少。阀控式铅酸蓄电池的电池盖上设有单向排气阀（安全阀），当蓄电池内部气压超过一定值时，单向排
10、气阀会自动开启排出气体，随后自动关闭阻止外界空气进入蓄电池内部。因此，此类蓄电池被称为阀控式铅酸蓄电池7。2.2 磷酸铁锂电池磷酸铁锂电池是一种以磷酸铁锂为正极材料的新型锂离子电池,与铅酸蓄电池相比，其具有比能量高、重量轻、体积小、环保、无污染、免维护、寿命长、高低温适应性能好、无记忆效应、安全性高等优点，磷酸铁锂电池的标称电压为3.2V,具有良好的电化学性能,充电、放电性能均十分平稳，可高倍率放电，可接受大电流快速充电8o磷酸铁锂电池在80%放电深度条件下，循环使用寿命大于2000次（能量型的磷酸铁锂电池循环使用寿命可以达到6000次），表明该类电池在深度放电状态下仍能提供高功率输出，完全符
11、合现代动力电池和储能电池的发展需要。目前，磷酸铁锂电池已经广泛应用于电动自行车、电动汽车、电动工具、汽车启动、UPS电源、通信基站、新能源储能、智能微电网等领域。未来，随着磷酸铁锂电池技术的不断成熟，与另一种国内常用的三元锂电池相比，磷酸铁锂电池因出色的安全性能和成本优势，必定会成为未来市场的主流产品。*1碉酸铁锂电池和铅酸蓄电池的性靛对比Table1Performancecomparisonoflithiumironphosphatebatteryandlead-addbattery项目硝酸铁锂电池蹴蓄电池循环使用寿命（循环次数）IoC充放电、80%电池故电深度（DoD）下循环次数大于200
12、0次80%DOD下循环次数300次，100%DoD下循环次150次：需要经常维护温度耐受性正常工作温度为2075C正常工作温度为25COC以下循环次数税减自放电率每3个月小于2%K充放电性能支持大倍率充放电，无记忆效应大倍率充放电性能差,有记忆效应安全性不爆炸、不3火、不口烟高温会变形胀裂体枳同容量卜磷酸铁锂电池的体枳是铅酸高电池体枳的65%质后同容录卜硝酸铁锌电池的质量是长做格电池质量的3长期使用成本免维护,经济性好需维护.全寿命使用成本高于硝酸铁理电池环保无污染、不含重金属和稀有金属严重污染尽管在制造成本上，磷酸铁锂电池高于铅酸蓄电池，但磷酸铁锂电池的性能优于铅酸蓄电池。磷酸铁锂电池质量为
13、同容量铅酸蓄电池质量的1/3左右，循环使用寿命是铅酸蓄电池的5倍以上，且安装方便、施工和维护成本低，长期使用的综合效益显著。磷酸铁锂电池与铅酸蓄电池的性能对比如表1所示。2.3 银氢电池银氢电池的正极为氢氧化银（Ni（OH）2）,负极为储氢合金，电解液为碱性氧化物。银氢电池的结构包括隔膜纸、电解液、钢壳、顶盖、密封圈等组成部分，制作时可以用隔膜纸将正、负极分开后卷绕在一起密封于钢壳中，制作成圆形电池；也可以用隔膜纸将正、负极分开后叠成层状密封于钢壳中，制作成方形电池。锲氢电池的优点是功率大、重量轻、寿命长、无污染，其能量密度比银镉电池的能量密度大2倍，工作电压与同类型的银镉电池的工作电压相同。
14、银氢电池具有良好的过充电和过放电性能，且基本消除了记忆效应；缺点是自放电性能较差，在充满电放置2个月后，许多银氢电池的剩余电量减少到原有容量的50%以下，过高的环境温度也会加速其自放电。镇氢电池主要应用在太阳能储能、电动工具、医疗器械和消费数码产品中，比如太阳能灯、高温灯具、车载T-BOX、汽车OBD和E-CALL系统、电动工具、医疗器械、游戏机手柄、吸尘器、剃须刀、电动牙刷、电动玩具的电池等。银氢电池的性能稳定、技术成熟，且已实现产业化，未来5年将逐步成为中国新能源储能的重点发展方向。Ftg.3ReactionprincipleofNi-MHbattery镇氢电池的反应原理如图3所示。镇氢电
15、池充电时，正极的氢氧化镇失去1个电子并与电解液中电离的氢氧根离子(OH-)结合，生成羟基氧化镇(NioOH),负极的氢合金(M)得到1个电子并与电解液中电离的氢离子(H+)结合，生成储氢合金吸附氢(MHab)；放电过程与充电过程相反9。镇氢电池的反应式如式式所示。其中，正极的反应式为:Ni(OH)2+OH=NiOOH+H2O+e(3)负极的反应式为：M+H2O+e=MHab+OH(4)总反应的反应式为：Ni(OH)2+M=NiOOH+MH(5)2.4超级电容器超级电容器的性能介于电解电容器和蓄电池之间，是一种新型储能装置，由隔膜、电解液、集流体和电极材料等组成。其中，电极材料主要有碳材料、金属氧化物及水合物材料(MM)。、导电聚合物，通过极化电解质来储能。按照不同的划分标准，可将超级电容器划分为不同类型。D按照电解质溶液的不同，可以将超级电容器划分为水系电解液超级电容器、有机电解液超级电容器、固态电解液超级电容器；2)按照超级电容器电极的构成及在电极上发生反应类型的不同，可以将其划分为对称型超级电容器和非对称型超级电容器；3)按照电极的储能机理及制备原料的不同，可以将超级电容器划分为双电层超级电容器、度电容超级电容器和混合型超级电容器10o双电层超级电容器通过电解质与电极之间的相互融合形成界面双电层来储存能量，其结构原理图如图4所示。
