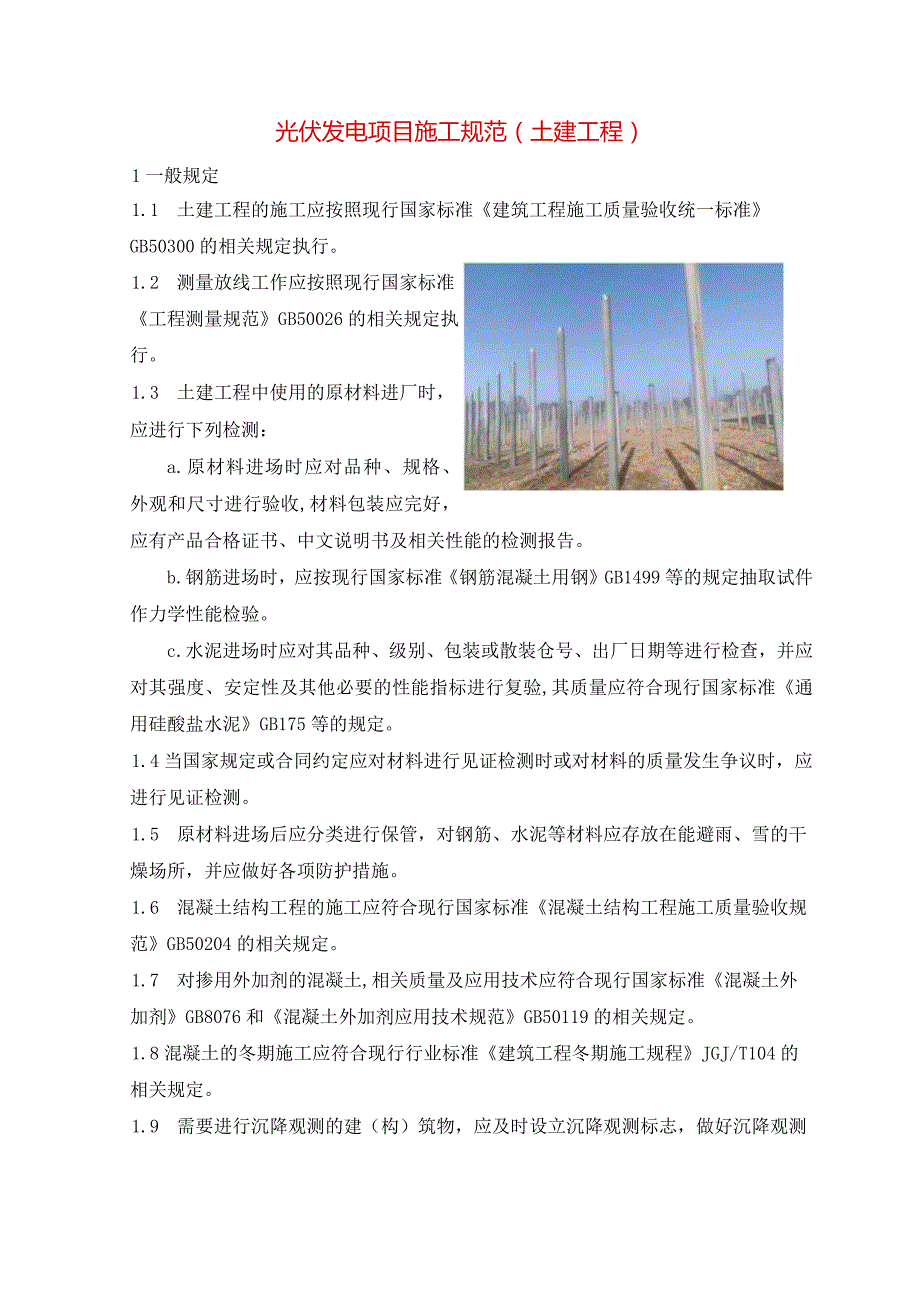

1、光伏发电项目施工规范（土建工程）1一般规定1.1 土建工程的施工应按照现行国家标准建筑工程施工质量验收统一标准GB50300的相关规定执行。1.2 测量放线工作应按照现行国家标准工程测量规范GB50026的相关规定执行。1.3 土建工程中使用的原材料进厂时，应进行下列检测：a.原材料进场时应对品种、规格、外观和尺寸进行验收,材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告。b.钢筋进场时，应按现行国家标准钢筋混凝土用钢GB1499等的规定抽取试件作力学性能检验。c.水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,
2、其质量应符合现行国家标准通用硅酸盐水泥GB175等的规定。1.4当国家规定或合同约定应对材料进行见证检测时或对材料的质量发生争议时，应进行见证检测。1.5 原材料进场后应分类进行保管，对钢筋、水泥等材料应存放在能避雨、雪的干燥场所，并应做好各项防护措施。1.6 混凝土结构工程的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定。1.7 对掺用外加剂的混凝土,相关质量及应用技术应符合现行国家标准混凝土外加剂GB8076和混凝土外加剂应用技术规范GB50119的相关规定。1.8混凝土的冬期施工应符合现行行业标准建筑工程冬期施工规程JGJ/T104的相关规定。1.9 需要进

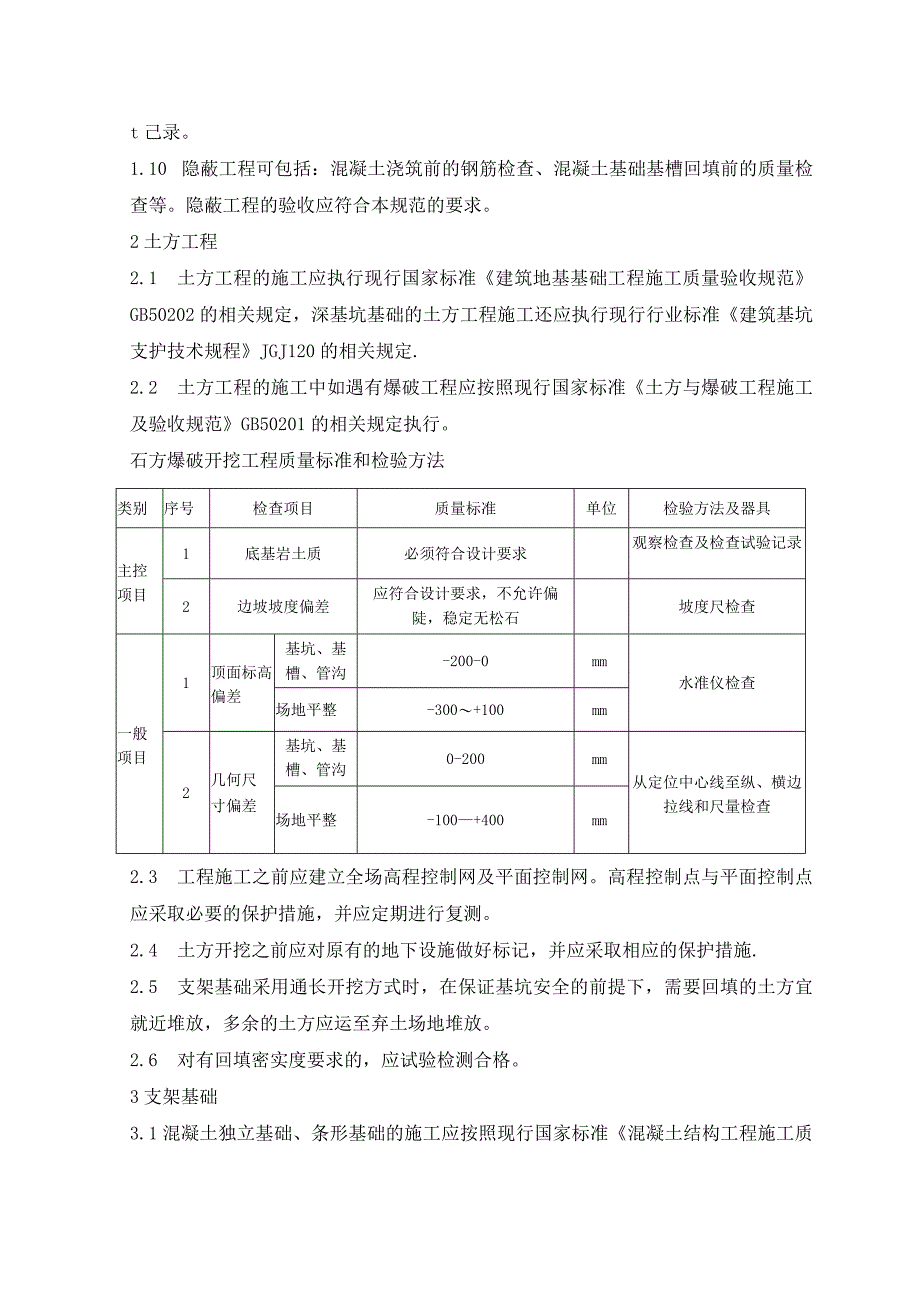

3、行沉降观测的建（构）筑物，应及时设立沉降观测标志，做好沉降观测t己录。1.10 隐蔽工程可包括：混凝土浇筑前的钢筋检查、混凝土基础基槽回填前的质量检查等。隐蔽工程的验收应符合本规范的要求。2土方工程2.1 土方工程的施工应执行现行国家标准建筑地基基础工程施工质量验收规范GB50202的相关规定，深基坑基础的土方工程施工还应执行现行行业标准建筑基坑支护技术规程JGJ120的相关规定.2.2 土方工程的施工中如遇有爆破工程应按照现行国家标准土方与爆破工程施工及验收规范GB50201的相关规定执行。石方爆破开挖工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1底基岩土质必须符
4、合设计要求观察检查及检查试验记录2边坡坡度偏差应符合设计要求，不允许偏陡，稳定无松石坡度尺检查一般项目1顶面标高偏差基坑、基槽、管沟-200-0mm水准仪检查场地平整-300+100mm2几何尺寸偏差基坑、基槽、管沟0-200mm从定位中心线至纵、横边拉线和尺量检查场地平整-100+400mm2.3 工程施工之前应建立全场高程控制网及平面控制网。高程控制点与平面控制点应采取必要的保护措施，并应定期进行复测。2.4 土方开挖之前应对原有的地下设施做好标记，并应采取相应的保护措施.2.5 支架基础采用通长开挖方式时，在保证基坑安全的前提下，需要回填的土方宜就近堆放，多余的土方应运至弃土场地堆放。2
5、.6 对有回填密实度要求的，应试验检测合格。3支架基础3.1混凝土独立基础、条形基础的施工应按照现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定执行，并应符合下列要求：类别序号检查项目质量标准单位检验方法及器具主控项目1混凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料每盘称量的偏水泥、掺合料2%检查搅拌记录，复秤粗、细骨料3水、外加剂24混凝土运输、浇筑及间歇全部时
6、间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝的要求进行处理观察，检查施工记录5大体积混凝土温控措施必须符合设计要求和现行有关标准的规定检查施工措施和记录6清水混凝土施工必须符合JGJ169的规定检查施工措施和记录一般项目1施工缝留置及处理应按设计要求和施工技术方案确定、执行观察，检查施工记录2后浇带留置位置应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行观察，检查施工记录3养护应符合施工技术方案和现行有关标准的规定观察，检查施工记录a.在混凝土浇筑前应先进行基槽验收，轴线
7、、基坑尺寸、基底标高应符合设计要求.基坑内浮土、杂物应清理干净。b.基础拆模后，应对外观质量和尺寸偏差进行检查，并及时对缺陷进行处理。c.外露的金属预埋件应进行防腐处理。d.在同一支架基础混凝土浇筑时,宜一次浇筑完成，混凝土浇筑间歇时间不应超过混凝土初凝时间，超过混凝土初凝时间应做施工缝处理。e.混凝土浇筑完毕后,应及时采取有效的养护措施。f.支架基础在安装支架前，混凝土养护应达到70%强度。g.支架基础的混凝土施工应根据与施工方式相一致的且便于控制施工质量的原则，按工作班次及施工段划分为若干检验批.h.预制混凝土基础不应有影响结构性能、使用功能的尺寸偏差，对超过尺寸允许平常且影响结构性能、使
8、用功能的部位,应按技术处理方案进行处理，并重新检查验收。3.2 桩式基础的施工应执行国家现行标准建筑地基基础工程施工质量验收规范GB50202及建筑桩基技术规范JGJ94的相关规定，并应符合下列要求：a.压（打、旋）式桩在进场后和施工前应进行外观及桩体质量检查。b.成桩设备的就位应稳固，设备在成桩过程中不应出现倾斜和偏移。c.压桩过程中应检查压力、桩垂直度及压入深度。d.压（打、旋）入桩施工过程中,桩身应保持竖直,不应偏心加载。e.灌注桩成孔钻具上应设置控制深度的标尺，并应在施工中进行观测记录。f.灌注桩施工中应对成孔、清渣、放置钢筋笼、灌注混凝土（水泥浆）等进行全过程检查。g.灌注桩成孔质量
9、检查合格后，应尽快灌注混凝土（水泥浆）。h.采用桩式支架基础的强度和承载力检测，宜按照控制施工质量的原则，分区域进行抽检.3.3 屋面支架基础的施工应符合下列要求：a.支架基础的施工不应损害原建筑物主体结构及防水层。b.新建屋面的支架基础宜与主体结构一起施工。C.采用钢结构作为支架的基础时，屋面防水工程施工应在钢结构支架施工前结束，钢结构支架施工过程中不应破坏屋面防水层。d.对原建筑物防水结构有影响时，应根据原防水结构重新进行防水处理。e.接地的扁钢、角钢均应进行防腐处理。3.4 支架基础和预埋螺栓（预埋件）的偏差应符合下列规定：a.混凝土独立基础、条形基础的尺寸允许偏差应符合表的规定。混凝土
10、独立基础、条形基础的尺寸允许偏差项目名称允许偏差（mm）轴线10原标高0,-10垂直度每米5全高10截面尺寸士20b.桩式基础尺寸允许偏差应符合表的规定。桩式基础尺寸允许偏差项目名称允许偏差（mm）桩位D/10且小于等于30桩顶标高0,-10垂直度每米5全冏10桩径（截面尺寸）灌注桩10混凝土预制桩5钢桩5%D注：若上部支架安装具有高度可调节功能，桩顶标高偏差则可根据可调范围放宽；D为直径。c.支架基础预埋螺栓（预埋件）允许偏差应符合表的规定。支架基础预埋螺栓（预埋件）允许偏差项目名称允许偏差（mm）项目名称允许偏差（mm）标时偏差预埋螺栓20,O轴线偏差预埋螺栓2预埋件0,5预埋件+54场地
11、及地下设施4.1 光伏发电站道路的施工宜采用水临结合的方式进行。4.2 道路的防水坡度及施工质量应满足设计要求。4.3 电缆沟的施工除应符合设计要求外，尚应符合下列要求：a.电缆沟的预留孔洞应做好防水措施。b.电缆沟道变形缝的施工应严格控制施工质量.c.室外电缆沟盖板应做好防水措施。4.4 站区给排水管道的施工应符合下列要求：a.地埋的给排水管道应与道路或地上建筑物的施工统筹考虑，先地下再地上.管道回填后应尽量避免二次开挖，管道埋设完毕在地面做好标识。b.给、排水管道的施工应符合现行国家标准给排水管道工程施工及验收规范GB50268的相关规定。4.5 雨水井口应按设计要求施工，如设计文件未明确
12、时，现场施工应与场地标高协调一致；集水井一般宜低于场地20mm50m11b雨水口周围的局部场地坡度宜控制在1%3%；施工时应在集水口周围采取滤水措施.5建（构）筑物5.1 光伏发电站建（构）筑物应包括综合楼、配电室、升压站、逆变器小室、大门及围墙等。5.2 建（构）筑物混凝土的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定，混凝土强度检验应符合现行国家标准混凝土强度检验评定标准GB/T50107的相关规定。5.3 砌体工程的施工应符合现行国家标准砌体结构工程施工质量验收规范GB50203的相关规定。砖砌体工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及
13、器具主控项目1砖强度等级、规格必须符合设计要求检查砖外加剂质量检验报告和试验报告2砂浆品种、强度等级和外加剂砂浆的强度等级必须符合设计要求。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，均应经检验和试配符合要求后,方可使用。有机塑化剂应有砌体强度的型式检验报告检查砂浆试块试验报告3斜槎留置砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎的水平投影长度不应小于高度的2/3,多孔砖砌体的斜槎长高比不应小于1/2斜槎高度不得超过一步脚手架的高度观察检查4直槎拉结钢筋及接槎处理应符合设计要求和现行有关标准的规定观察和钢尺检查
