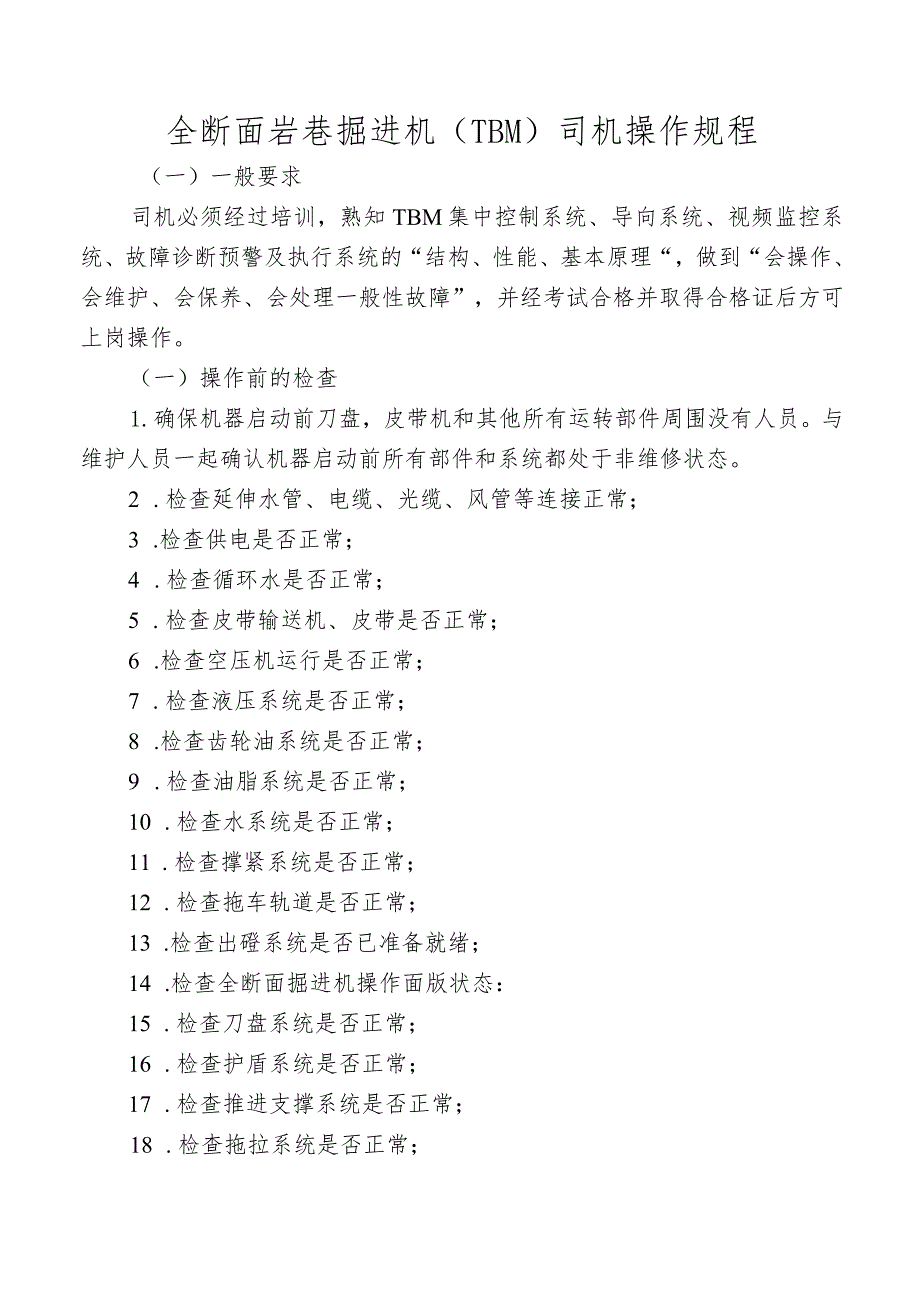

1、全断面岩巷掘进机（TBM）司机操作规程（一）一般要求司机必须经过培训，熟知TBM集中控制系统、导向系统、视频监控系统、故障诊断预警及执行系统的“结构、性能、基本原理“，做到“会操作、会维护、会保养、会处理一般性故障”，并经考试合格并取得合格证后方可上岗操作。（一）操作前的检查1.确保机器启动前刀盘，皮带机和其他所有运转部件周围没有人员。与维护人员一起确认机器启动前所有部件和系统都处于非维修状态。2 .检查延伸水管、电缆、光缆、风管等连接正常；3 .检查供电是否正常；4 .检查循环水是否正常；5 .检查皮带输送机、皮带是否正常；6 .检查空压机运行是否正常；7 .检查液压系统是否正常；8 .检查

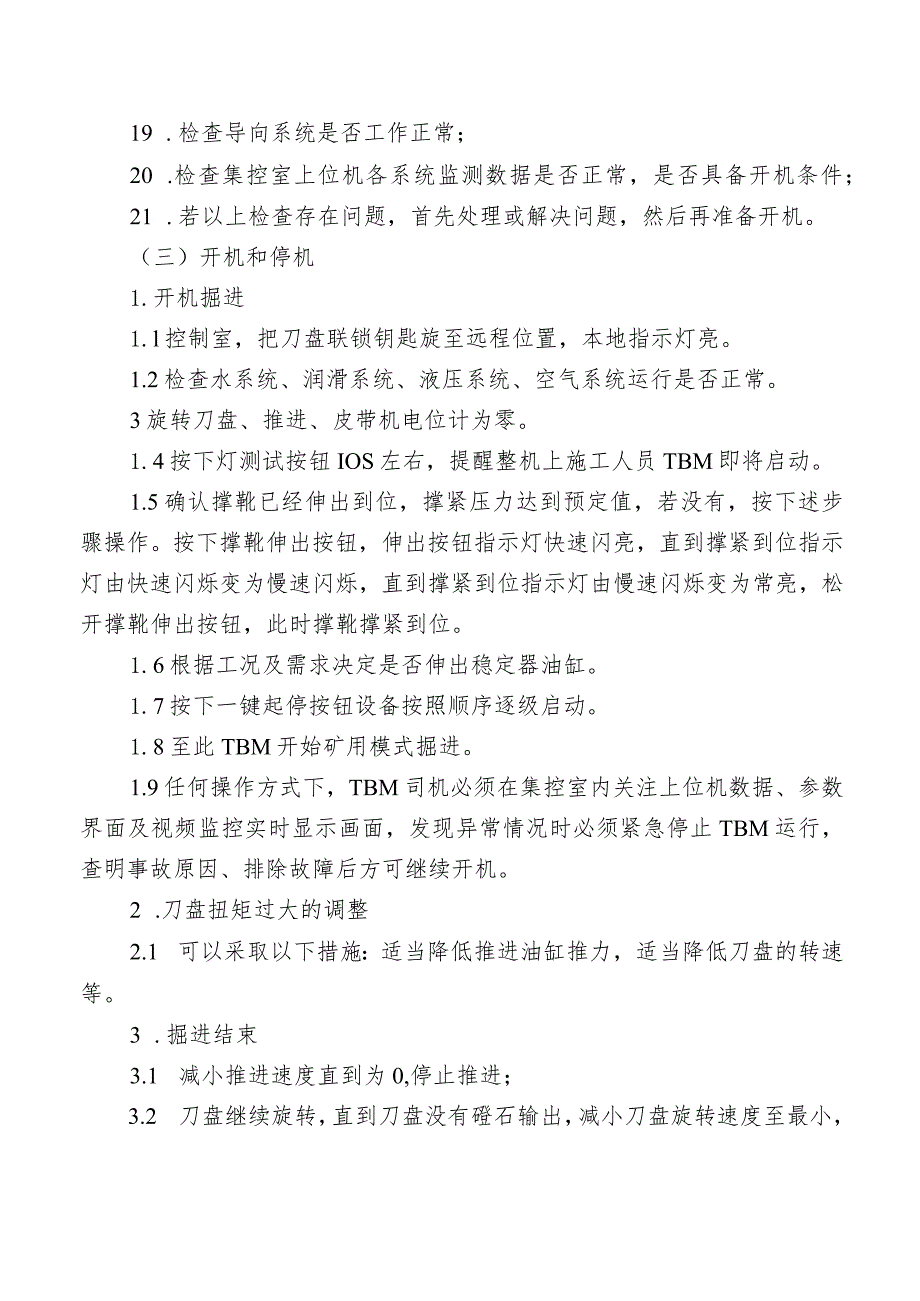

2、齿轮油系统是否正常；9 .检查油脂系统是否正常；10 .检查水系统是否正常；11 .检查撑紧系统是否正常；12 .检查拖车轨道是否正常；13 .检查出磴系统是否已准备就绪；14 .检查全断面掘进机操作面版状态：15 .检查刀盘系统是否正常；16 .检查护盾系统是否正常；17 .检查推进支撑系统是否正常；18 .检查拖拉系统是否正常；19 .检查导向系统是否工作正常；20 .检查集控室上位机各系统监测数据是否正常，是否具备开机条件；21 .若以上检查存在问题，首先处理或解决问题，然后再准备开机。（三）开机和停机1.开机掘进1.l控制室，把刀盘联锁钥匙旋至远程位置，本地指示灯亮。1.2检查水系统、
3、润滑系统、液压系统、空气系统运行是否正常。3旋转刀盘、推进、皮带机电位计为零。1.4按下灯测试按钮IOS左右，提醒整机上施工人员TBM即将启动。1.5确认撑靴已经伸出到位，撑紧压力达到预定值，若没有，按下述步骤操作。按下撑靴伸出按钮，伸出按钮指示灯快速闪亮，直到撑紧到位指示灯由快速闪烁变为慢速闪烁，直到撑紧到位指示灯由慢速闪烁变为常亮，松开撑靴伸出按钮，此时撑靴撑紧到位。1.6根据工况及需求决定是否伸出稳定器油缸。1.7按下一键起停按钮设备按照顺序逐级启动。1.8至此TBM开始矿用模式掘进。1.9任何操作方式下，TBM司机必须在集控室内关注上位机数据、参数界面及视频监控实时显示画面，发现异常情

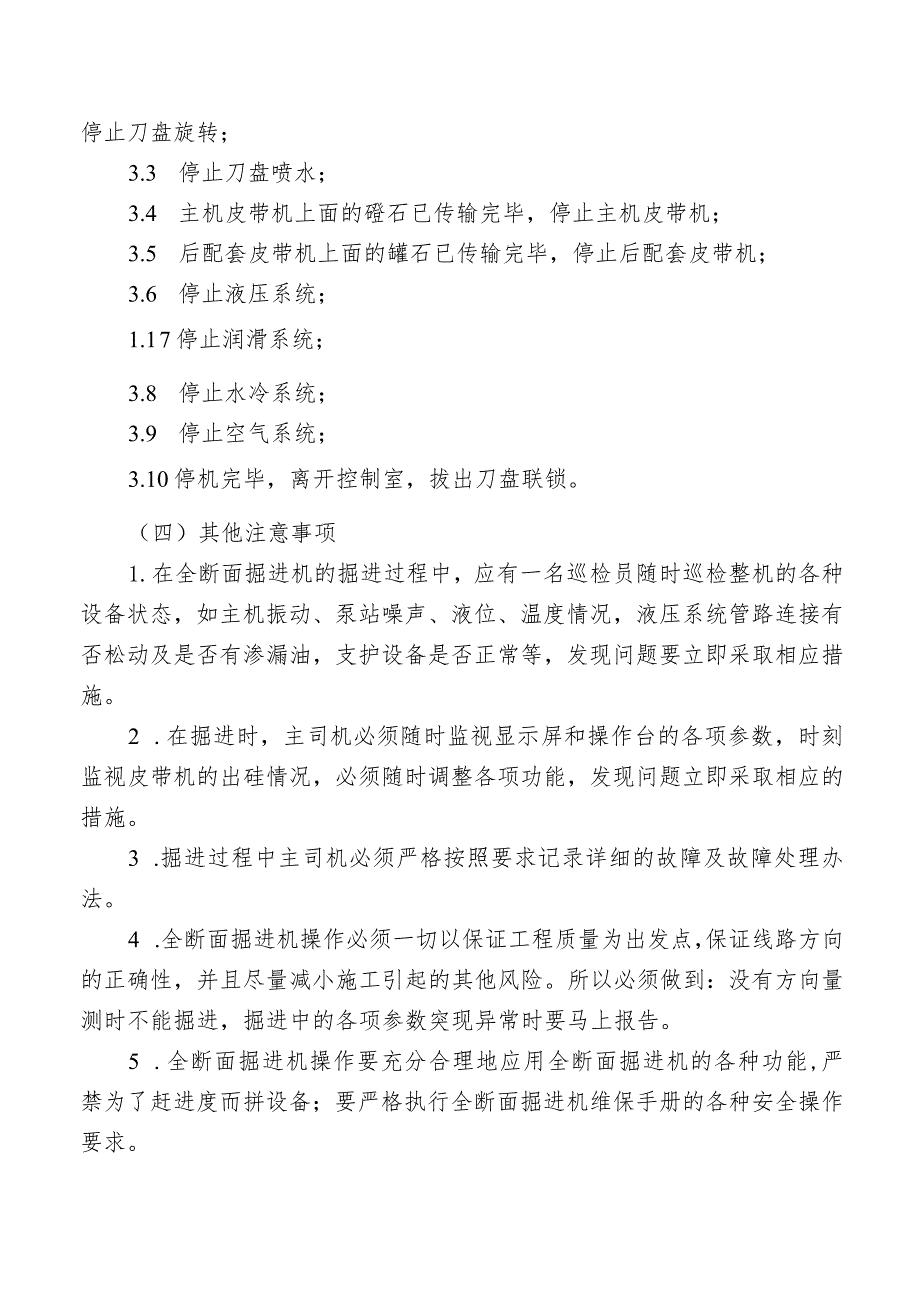

4、况时必须紧急停止TBM运行，查明事故原因、排除故障后方可继续开机。2 .刀盘扭矩过大的调整2.1 可以采取以下措施：适当降低推进油缸推力，适当降低刀盘的转速等。3 .掘进结束3.1 减小推进速度直到为0,停止推进；3.2 刀盘继续旋转，直到刀盘没有磴石输出，减小刀盘旋转速度至最小，停止刀盘旋转；3.3 停止刀盘喷水；3.4 主机皮带机上面的磴石已传输完毕，停止主机皮带机；3.5 后配套皮带机上面的罐石已传输完毕，停止后配套皮带机；3.6 停止液压系统；1.1 7停止润滑系统；3.8 停止水冷系统；3.9 停止空气系统；3.10停机完毕，离开控制室，拔出刀盘联锁。（四）其他注意事项1.在全断面掘
5、进机的掘进过程中，应有一名巡检员随时巡检整机的各种设备状态，如主机振动、泵站噪声、液位、温度情况，液压系统管路连接有否松动及是否有渗漏油，支护设备是否正常等，发现问题要立即采取相应措施。2 .在掘进时，主司机必须随时监视显示屏和操作台的各项参数，时刻监视皮带机的出硅情况，必须随时调整各项功能，发现问题立即采取相应的措施。3 .掘进过程中主司机必须严格按照要求记录详细的故障及故障处理办法。4 .全断面掘进机操作必须一切以保证工程质量为出发点，保证线路方向的正确性，并且尽量减小施工引起的其他风险。所以必须做到：没有方向量测时不能掘进，掘进中的各项参数突现异常时要马上报告。5 .全断面掘进机操作要充
6、分合理地应用全断面掘进机的各种功能,严禁为了赶进度而拼设备；要严格执行全断面掘进机维保手册的各种安全操作要求。6 .每次调向操作时调向不能过大，否则容易损坏滚刀，甚至损坏刀盘，减少主轴承寿命。7 .在掘进时，主司机不要忽视反常的指示信号。如果显示的故障无法通过正常的互锁装置自动停机，请主动停机调查。忽视故障指示有可能会导致机器损坏或人员伤亡。8 .操作人员操作期间必须集中精力，不得与他人嬉戏、聊天。9 .非操作人员严禁操作全断面掘进机。10 .在紧急条件下，按下拖车、盾体、控制室等整机急停按钮，可以紧急停止掘进机的运行。11 .遇到下列任何一种情况时不得开机11. 1刀具损坏2把以上的；12.
7、 2喷雾冷却系统不能正常工作的；13. 3油箱油位低于油标指示范围时；14. 4切割机构、减速箱及其他重要联接部位螺栓松动时；15. 5电气闭锁和防爆性能遭到破坏时；16. 6其他违背煤矿安全生产操作规程的；17. 掘进机司机必须配带便携式甲烷检测仪；18. 掘进机必须装有只准以专用工具开、闭的电气控制回路开关,专用工具必须由专职司机保管。司机离开操作台时，必须用专用工具将电源开关打到“分断”位置并随身携带专用工具。（五）文明施工1.机体卫生1.ITBM机体指TBM盾体、后配套滑车、后配套拖车各部位及滑车拖车上的设备设施等。19. 当班司机为TBM的文明卫生责任人，要保持TBM整体干净整洁，无
8、积尘、无积水、无污泥。当掘进机停机后应首先对机体卫生状况进行检查整理，除日常维护的工机具及生产需要的材料等，其余材料不得放置在TBM后配套滑车及拖车上；滑车及拖车上放置的材料及工机具必须码放整齐挂牌管理，不得影响行人安全通道及设备检修空间。1.4每班检查TBM各部护板完好情况，确定各护板齐全无变形，护板螺栓齐全紧固后方可开机作业，严禁护板缺失变形、严禁使用铁丝等连接固定护板。检修人员应每日检查机体护板等的锈蚀状况，并及时采取防锈措施。1.5检修人员每周打开各类盖板螺栓不少于1次检查盖板内的文明卫生情况，确保其内部不能有浮尘和积渣。2 .管线吊挂2.1 TBM机体内敷设的电缆、管线等应长度合适，管线和电缆布置在机体专业用托架上，在滑车及拖车搭接段保留自然垂度，同时保证步进时不副蹭管线。2.2 TBM液压油管与油泵、马达、阀组等连接时，油管出现转弯必须采用专用金属弯头进行连接，防止油管过度变形损坏。3 .交接班管理坚持做到现场交接班，交班司机要将本班设备运行情况、出现的异常现象、存在的问题、安全隐患及下一班注意事项等向接班司机讲清楚，并认真填写交接。
