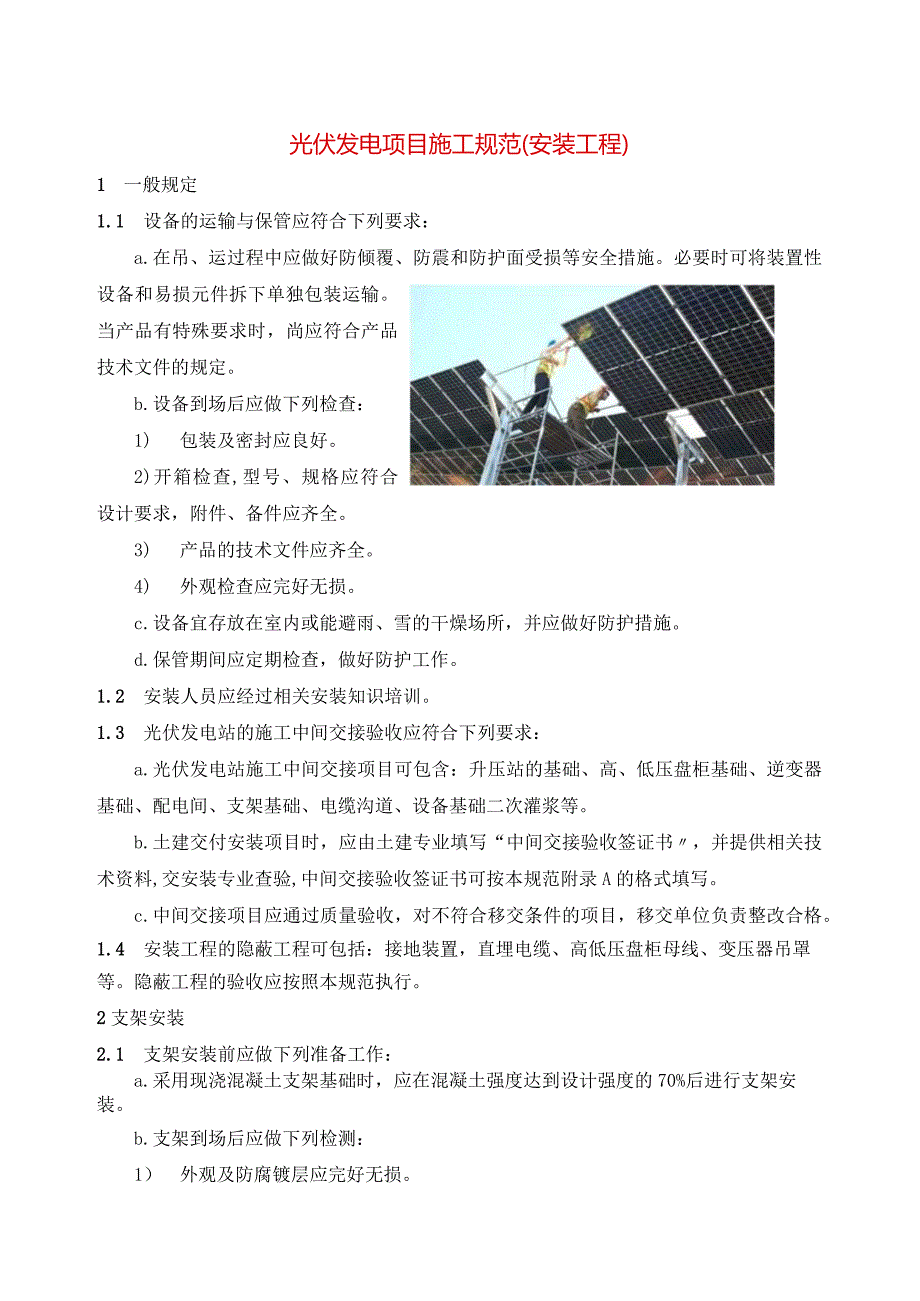

1、光伏发电项目施工规范(安装工程)1 一般规定1.1 设备的运输与保管应符合下列要求：a.在吊、运过程中应做好防倾覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。b.设备到场后应做下列检查：1) 包装及密封应良好。2)开箱检查,型号、规格应符合设计要求，附件、备件应齐全。3) 产品的技术文件应齐全。4) 外观检查应完好无损。c.设备宜存放在室内或能避雨、雪的干燥场所，并应做好防护措施。d.保管期间应定期检查，做好防护工作。1.2 安装人员应经过相关安装知识培训。1.3 光伏发电站的施工中间交接验收应符合下列要求：a.
2、光伏发电站施工中间交接项目可包含：升压站的基础、高、低压盘柜基础、逆变器基础、配电间、支架基础、电缆沟道、设备基础二次灌浆等。b.土建交付安装项目时，应由土建专业填写“中间交接验收签证书，并提供相关技术资料,交安装专业查验,中间交接验收签证书可按本规范附录A的格式填写。c.中间交接项目应通过质量验收，对不符合移交条件的项目，移交单位负责整改合格。1.4 安装工程的隐蔽工程可包括：接地装置，直埋电缆、高低压盘柜母线、变压器吊罩等。隐蔽工程的验收应按照本规范执行。2支架安装2.1 支架安装前应做下列准备工作：a.采用现浇混凝土支架基础时，应在混凝土强度达到设计强度的70%后进行支架安装。b.支架到

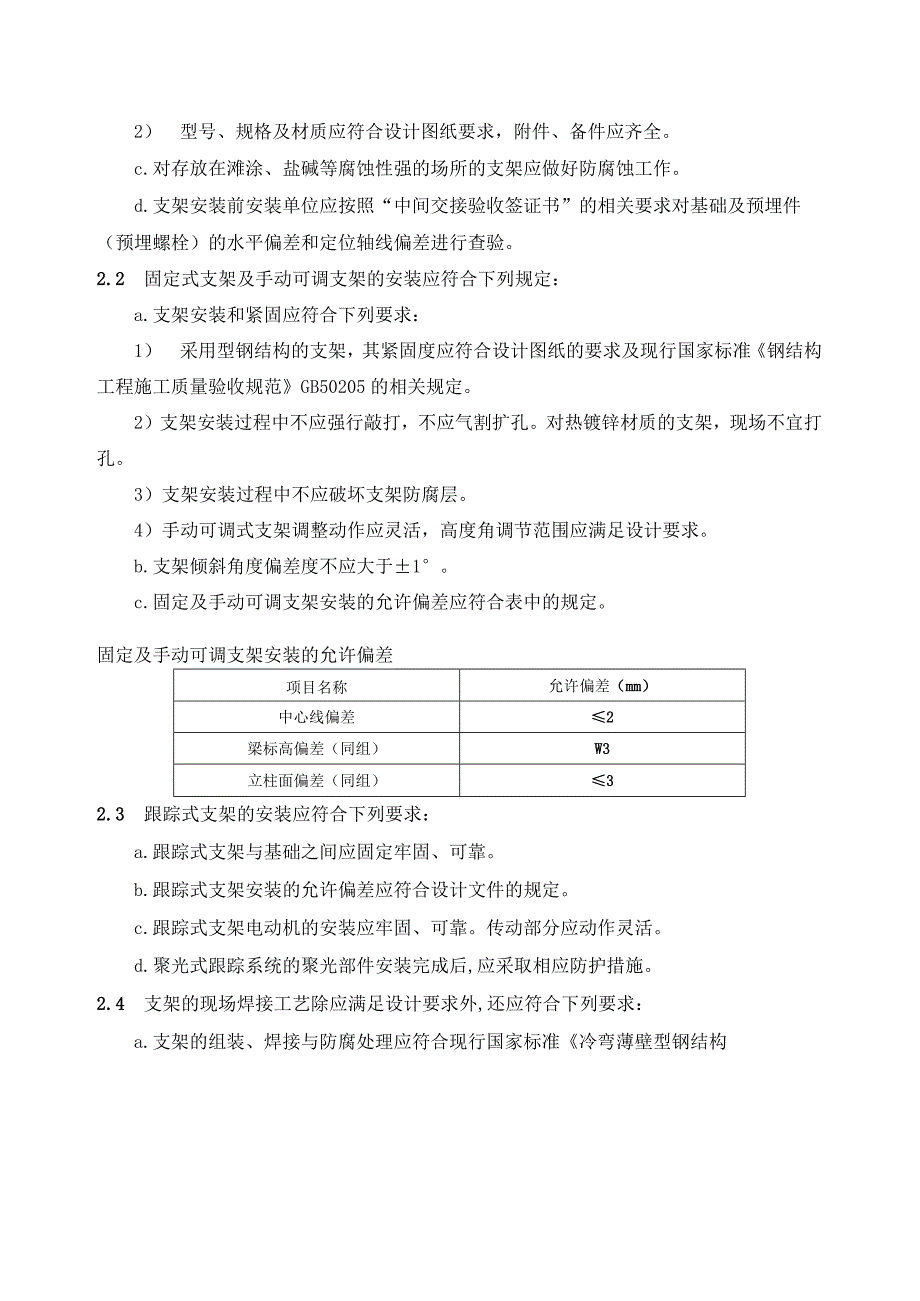

3、场后应做下列检测：1） 外观及防腐镀层应完好无损。2） 型号、规格及材质应符合设计图纸要求，附件、备件应齐全。c.对存放在滩涂、盐碱等腐蚀性强的场所的支架应做好防腐蚀工作。d.支架安装前安装单位应按照“中间交接验收签证书”的相关要求对基础及预埋件（预埋螺栓）的水平偏差和定位轴线偏差进行查验。2.2 固定式支架及手动可调支架的安装应符合下列规定：a.支架安装和紧固应符合下列要求：1） 采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准钢结构工程施工质量验收规范GB50205的相关规定。2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。3）支架安装过程中不
4、应破坏支架防腐层。4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。b.支架倾斜角度偏差度不应大于1。c.固定及手动可调支架安装的允许偏差应符合表中的规定。固定及手动可调支架安装的允许偏差项目名称允许偏差（mm）中心线偏差2梁标高偏差（同组）W3立柱面偏差（同组）32.3 跟踪式支架的安装应符合下列要求：a.跟踪式支架与基础之间应固定牢固、可靠。b.跟踪式支架安装的允许偏差应符合设计文件的规定。c.跟踪式支架电动机的安装应牢固、可靠。传动部分应动作灵活。d.聚光式跟踪系统的聚光部件安装完成后,应采取相应防护措施。2.4 支架的现场焊接工艺除应满足设计要求外,还应符合下列要求：a.

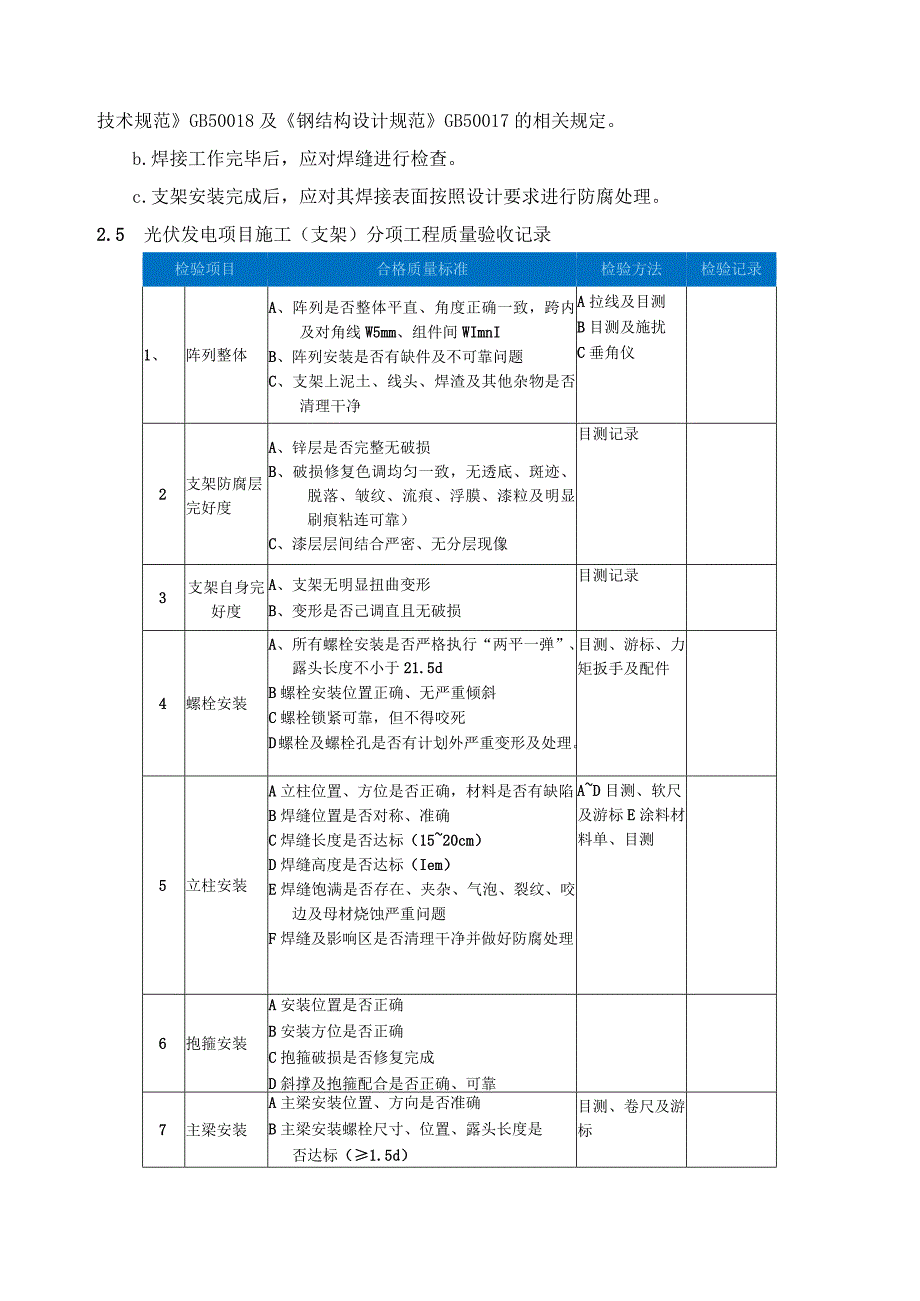

5、支架的组装、焊接与防腐处理应符合现行国家标准冷弯薄壁型钢结构技术规范GB50018及钢结构设计规范GB50017的相关规定。b.焊接工作完毕后，应对焊缝进行检查。c.支架安装完成后，应对其焊接表面按照设计要求进行防腐处理。2.5 光伏发电项目施工（支架）分项工程质量验收记录检验项目合格质量标准检验方法检验记录1、阵列整体A、阵列是否整体平直、角度正确一致，跨内及对角线W5mm、组件间WImnIB、阵列安装是否有缺件及不可靠问题C、支架上泥土、线头、焊渣及其他杂物是否清理干净A拉线及目测B目测及施扰C垂角仪2支架防腐层完好度A、锌层是否完整无破损B、破损修复色调均匀一致，无透底、斑迹、脱落、皱纹
6、、流痕、浮膜、漆粒及明显刷痕粘连可靠）C、漆层层间结合严密、无分层现像目测记录3支架自身完好度A、支架无明显扭曲变形B、变形是否己调直且无破损目测记录4螺栓安装A、所有螺栓安装是否严格执行“两平一弹”、露头长度不小于21.5dB螺栓安装位置正确、无严重倾斜C螺栓锁紧可靠，但不得咬死D螺栓及螺栓孔是否有计划外严重变形及处理。目测、游标、力矩扳手及配件5立柱安装A立柱位置、方位是否正确，材料是否有缺陷B焊缝位置是否对称、准确C焊缝长度是否达标（1520cm）D焊缝高度是否达标（Iem）E焊缝饱满是否存在、夹杂、气泡、裂纹、咬边及母材烧蚀严重问题F焊缝及影响区是否清理干净并做好防腐处理AD目测、软尺
7、及游标E涂料材料单、目测6抱箍安装A安装位置是否正确B安装方位是否正确C抱箍破损是否修复完成D斜撑及抱箍配合是否正确、可靠7主梁安装A主梁安装位置、方向是否准确B主梁安装螺栓尺寸、位置、露头长度是否达标（1.5d）目测、卷尺及游标C立柱机加工后是否采取必要防腐工作D、立柱修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）8樵条安装A楝条安装位置及方向是否准确B、檄条安装螺栓尺寸、位置、露头长度是否达标（1.5d）C椽条机加工后是否采取必要防腐工艺D、橡条修形后是否满足电站安全要求（如露头长度、焊接尺寸、尖角处理）E、模条连接件安装是否准确目测、卷尺及游标9斜撑安装A斜撑安装位置种类是
8、否正确B斜撑方位是否正确C斜撑安装是否可靠D斜撑破损是否己修第目测及游标10楝托安装A槐托安装位置、方位是否正确B梯托是否安装可靠目测及游标3光伏组件安装3.1 光伏组件安装前应做下列准备工作：a.支架的安装应验收合格。b.宜按照光伏组件的电压、电流参数进行分类和组串。c.光伏组件的外观及各部件应完好无损。3.2 光伏组件的安装应符合下列要求：a.光伏组件应按照设计图纸的型号、规格进行安装。b.光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。c.光伏组件安装允许偏差应符合表规定。光伏组件安装允许偏差项目允许偏差倾斜角度偏差l0光伏组件边缘高差相邻光伏组件间2mm同组光伏组件间5mm3.3
9、光伏组件之间的接线应符合下列要求:a.光伏组件连接数量和路径应符合设计要求。b.光伏组件间接插件应连接牢固。c.外接电缆同插接件连接处应搪锡。d.光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。e.光伏组件间连接线可利用支架进行固定，并应整齐。f.同一光伏组件或光伏组件串的正负极不应短接。3.4 严禁触摸光伏组件串的金属带电部位。3.5 严禁在雨中进行光伏组件的连接工作。3.6 光伏发电项目施工（支架）分项工程质量验收记录检验项目合格质量标准检验方法检验记录11组件安装A排面是否横平竖直B列间距、行间距是否-致且正确C、单行内组件是否上下边沿齐平D、单列内左右边沿是否齐平E、
10、组件有无破损F、接线盒及接线有无破损和连接不可靠G、组件上表面是否清洁、有无遮挡、划伤、腐蚀H、组件背板有无划痕J、组件是否匹配K、单行内，组件长、宽、厚是否一致1.、背板安装螺栓，是否位置准确、可靠牢固12双玻压块安装A、压块是否正确B、压块使用位置是否正确C、双玻压块上下压块是否正确使用，胶条有无、位置是否正确D、上下压块无明显错位E、压块安装是否牢固13常规压块安装A、压块位置是否正确B、压块安装是否牢固C、压块左右两侧组件厚度是否一致14拉条安装A、拉条安装位置是否正确，有无遗漏B、拉条有无变形，是否调直C、拉条是否已经张紧，D、拉条两端露头是否一致、是否有安全隐患15接地扁铁焊接A、
11、扁铁与立柱焊接是否牢固B、焊缝尺寸、规格、质量是否达标C、焊接部位是否完成防腐处理4汇流箱安装4.1 汇流箱安装前应符合下列要求:a.汇流箱内元器件应完好，连接线应无松动。b.汇流箱的所有开关和熔断器应处于断开状态。c.汇流箱进线端及出线端与汇流箱接地端绝缘电阻不应小于20Mo4.2 汇流箱安装应符合下列要求：a.安装位置应符合设计要求。支架和固定螺栓应为防锈件。b.汇流箱安装的垂直偏差不应小于1.5rnio4.3 汇流箱内光伏组件串的电缆接引前，必须确认光伏组件侧和逆变器侧均有明显断开点。4.4 光伏发电项目汇流箱安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具设
12、备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm测量接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MQ绝缘电阻不小于2MQ用兆欧表测试汇流箱进线端与接地端绝缘电阻主要M绝缘电阻不小于2MC用兆欧表测试5逆变器安装5.1 逆变器安装前应作下列准备：a.室内安装的逆变器安装前,建筑工程应具备下列条件：1) 屋顶、楼板应施工完毕,不得渗漏。2) 室内地面基层应施工完毕，并应
13、在墙上标出抹面标高；室内沟道无积水、杂物；门、窗安装完毕。3) 进行装饰时有可能损坏已安装的设备或设备安装后不能再进行装饰的工作应全部结束。b.对安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。c.混凝土基础及构件应达到允许安装的强度，焊接构件的质量应符合要求。d.预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。e.检查安装逆变器的型号、规格应正确无误；逆变器外观检查完好无损。f.运输及就位的机具应准备就绪，且满足荷载要求。g.大型逆变器就位时应检查道路畅通，且有足够的场地。5.2 逆变器的安装与调整应符合下列要求：a.采用基础型钢固定的逆变器，逆变器基础型钢安装的允许偏差应符合表
14、的规定。逆变器基础型钢安装的允许偏差项目允许偏差mm/mmm全长不直度13不平度13位置误差及不平行度3b.基础型钢安装后，其顶部宜高出抹平地面IOmmo基础型钢应有明显的可靠接地。c.逆变器的安装方向应符合设计规定。d.逆变器与基础型钢之间固定应牢固可靠。5. 3逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性。5.4 逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点。5.5 电缆接引完毕后，逆变器本体的预留孔洞及电缆管口应进行防火封堵。5.6 光伏发电项目逆变器安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具基础型钢不直度mm1mm/m,3mm全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm1mm/m,3mm全长用水平尺检测
