《墙体保温体系工程做法和紧急施工工艺.docx》由会员分享，可在线阅读，更多相关《墙体保温体系工程做法和紧急施工工艺.docx（11页珍藏版）》请在第壹文秘上搜索。

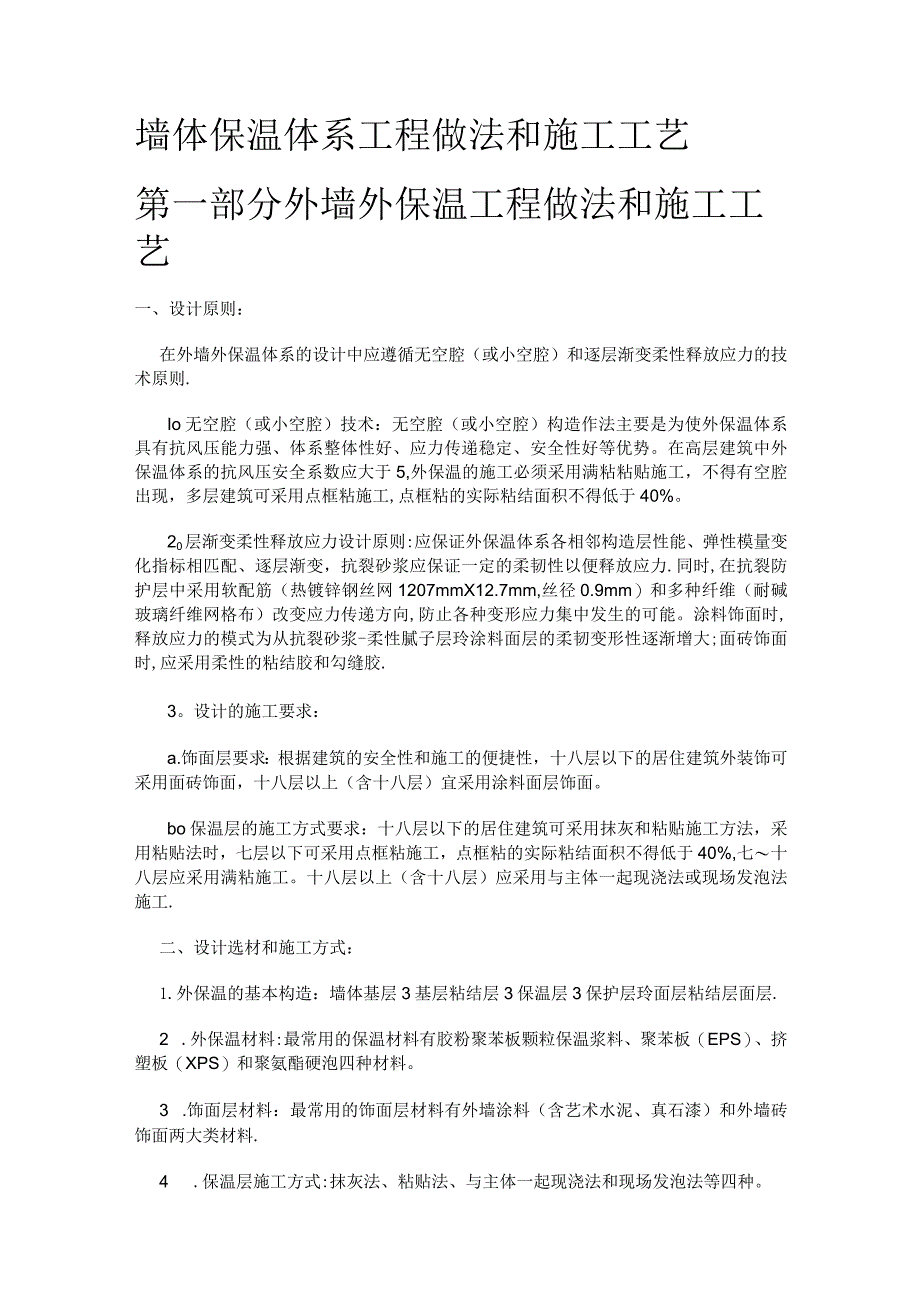

1、墙体保温体系工程做法和施工工艺第一部分外墙外保温工程做法和施工工艺一、设计原则：在外墙外保温体系的设计中应遵循无空腔（或小空腔）和逐层渐变柔性释放应力的技术原则.Io无空腔（或小空腔）技术：无空腔（或小空腔）构造作法主要是为使外保温体系具有抗风压能力强、体系整体性好、应力传递稳定、安全性好等优势。在高层建筑中外保温体系的抗风压安全系数应大于5,外保温的施工必须采用满粘粘贴施工，不得有空腔出现，多层建筑可采用点框粘施工,点框粘的实际粘结面积不得低于40%。20层渐变柔性释放应力设计原则:应保证外保温体系各相邻构造层性能、弹性模量变化指标相匹配、逐层渐变，抗裂砂浆应保证一定的柔韧性以便释放应力.同
2、时,在抗裂防护层中采用软配筋（热镀锌钢丝网1207mmX12.7mm,丝径0.9mm）和多种纤维（耐碱玻璃纤维网格布）改变应力传递方向,防止各种变形应力集中发生的可能。涂料饰面时,释放应力的模式为从抗裂砂浆-柔性腻子层玲涂料面层的柔韧变形性逐渐增大;面砖饰面时,应采用柔性的粘结胶和勾缝胶.3。设计的施工要求：a.饰面层要求：根据建筑的安全性和施工的便捷性，十八层以下的居住建筑外装饰可采用面砖饰面，十八层以上（含十八层）宜采用涂料面层饰面。bo保温层的施工方式要求：十八层以下的居住建筑可采用抹灰和粘贴施工方法，采用粘贴法时，七层以下可采用点框粘施工，点框粘的实际粘结面积不得低于40%,七十八层应

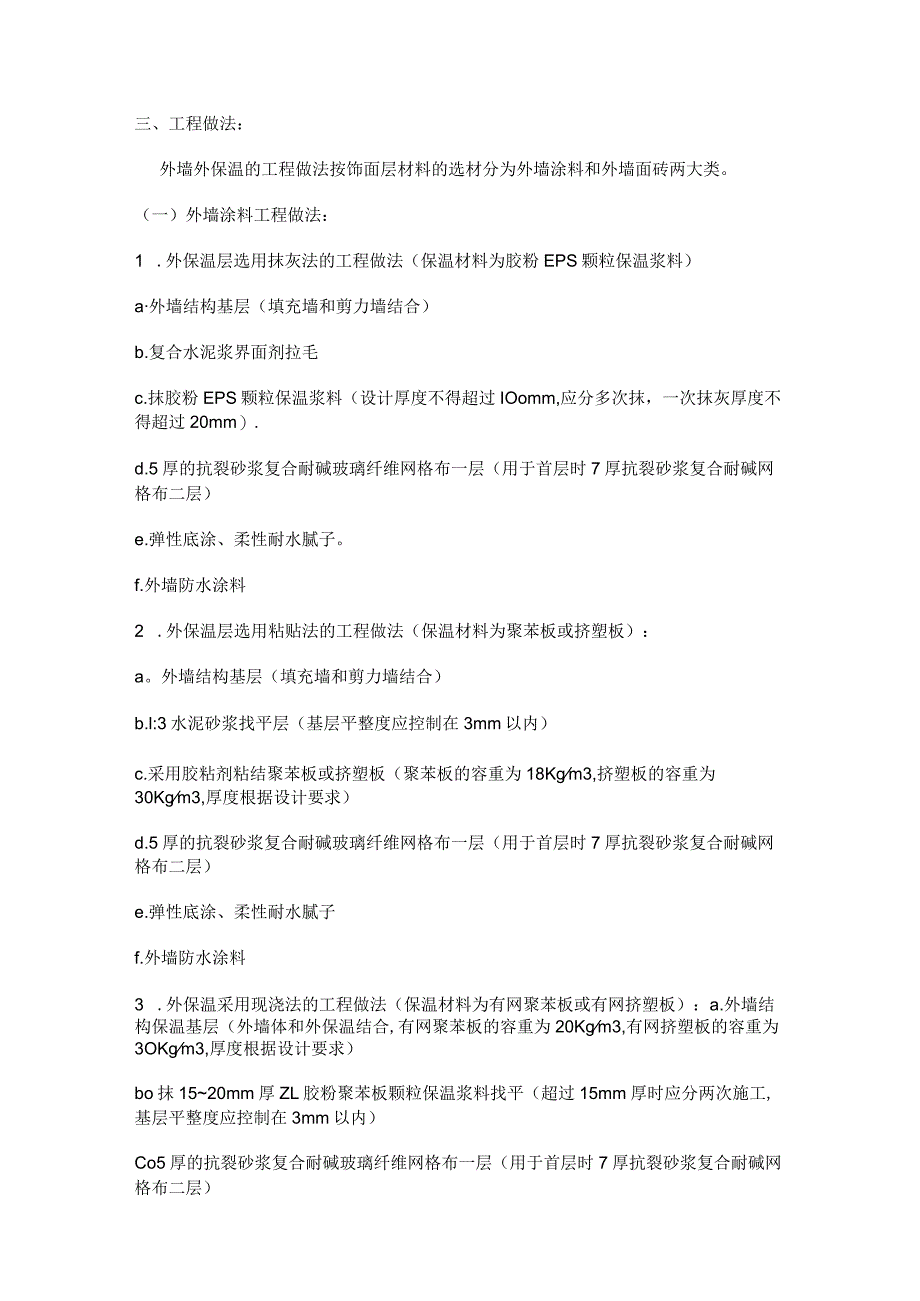

3、采用满粘施工。十八层以上（含十八层）应采用与主体一起现浇法或现场发泡法施工.二、设计选材和施工方式：1.外保温的基本构造：墙体基层3基层粘结层3保温层3保护层玲面层粘结层面层.2 .外保温材料:最常用的保温材料有胶粉聚苯板颗粒保温浆料、聚苯板（EPS）、挤塑板（XPS）和聚氨酯硬泡四种材料。3 .饰面层材料：最常用的饰面层材料有外墙涂料（含艺术水泥、真石漆）和外墙砖饰面两大类材料.4 .保温层施工方式:抹灰法、粘贴法、与主体一起现浇法和现场发泡法等四种。三、工程做法：外墙外保温的工程做法按饰面层材料的选材分为外墙涂料和外墙面砖两大类。（一）外墙涂料工程做法：1 .外保温层选用抹灰法的工程做法（
4、保温材料为胶粉EPS颗粒保温浆料）a外墙结构基层（填充墙和剪力墙结合）b.复合水泥浆界面剂拉毛c.抹胶粉EPS颗粒保温浆料（设计厚度不得超过IOomm,应分多次抹，一次抹灰厚度不得超过20mm）.d.5厚的抗裂砂浆复合耐碱玻璃纤维网格布一层（用于首层时7厚抗裂砂浆复合耐碱网格布二层）e.弹性底涂、柔性耐水腻子。f.外墙防水涂料2 .外保温层选用粘贴法的工程做法（保温材料为聚苯板或挤塑板）：a。外墙结构基层（填充墙和剪力墙结合）b.l:3水泥砂浆找平层（基层平整度应控制在3mm以内）c.采用胶粘剂粘结聚苯板或挤塑板（聚苯板的容重为18Kgm3,挤塑板的容重为30Kgm3,厚度根据设计要求）d.5

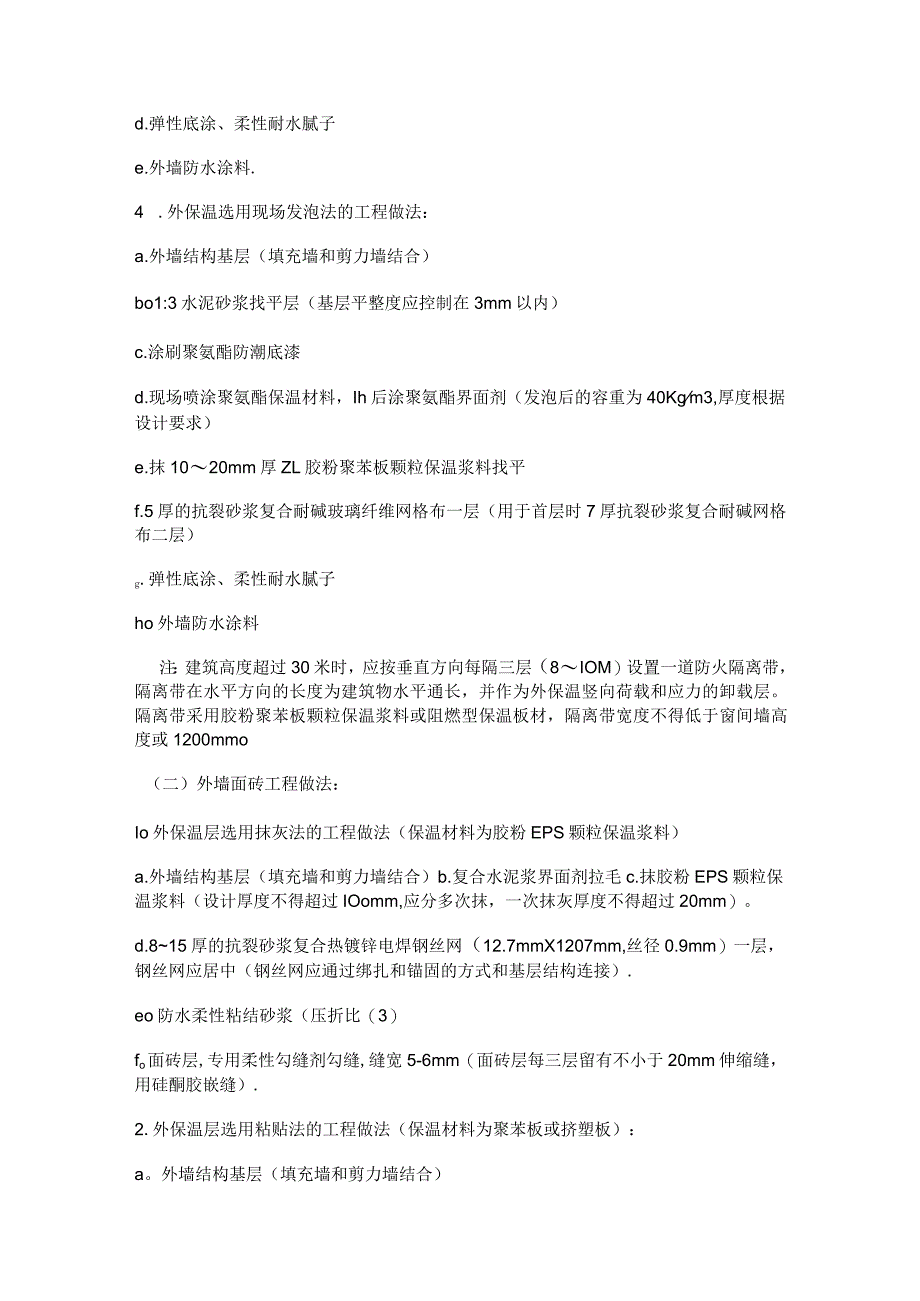

5、厚的抗裂砂浆复合耐碱玻璃纤维网格布一层（用于首层时7厚抗裂砂浆复合耐碱网格布二层）e.弹性底涂、柔性耐水腻子f.外墙防水涂料3 .外保温采用现浇法的工程做法（保温材料为有网聚苯板或有网挤塑板）：a.外墙结构保温基层（外墙体和外保温结合,有网聚苯板的容重为20Kgm3,有网挤塑板的容重为3OKgm3,厚度根据设计要求）bo抹1520mm厚ZL胶粉聚苯板颗粒保温浆料找平（超过15mm厚时应分两次施工,基层平整度应控制在3mm以内）Co5厚的抗裂砂浆复合耐碱玻璃纤维网格布一层（用于首层时7厚抗裂砂浆复合耐碱网格布二层）d.弹性底涂、柔性耐水腻子e.外墙防水涂料.4 .外保温选用现场发泡法的工程做法：
6、a.外墙结构基层（填充墙和剪力墙结合）bo1:3水泥砂浆找平层（基层平整度应控制在3mm以内）c.涂刷聚氨酯防潮底漆d.现场喷涂聚氨酯保温材料，Ih后涂聚氨酯界面剂（发泡后的容重为40Kgm3,厚度根据设计要求）e.抹1020mm厚ZL胶粉聚苯板颗粒保温浆料找平f.5厚的抗裂砂浆复合耐碱玻璃纤维网格布一层（用于首层时7厚抗裂砂浆复合耐碱网格布二层）g.弹性底涂、柔性耐水腻子ho外墙防水涂料注：建筑高度超过30米时，应按垂直方向每隔三层（8IOM）设置一道防火隔离带，隔离带在水平方向的长度为建筑物水平通长，并作为外保温竖向荷载和应力的卸载层。隔离带采用胶粉聚苯板颗粒保温浆料或阻燃型保温板材，隔离
7、带宽度不得低于窗间墙高度或1200mmo（二）外墙面砖工程做法：Io外保温层选用抹灰法的工程做法（保温材料为胶粉EPS颗粒保温浆料）a.外墙结构基层（填充墙和剪力墙结合）b.复合水泥浆界面剂拉毛c.抹胶粉EPS颗粒保温浆料（设计厚度不得超过IOomm,应分多次抹，一次抹灰厚度不得超过20mm）。d.815厚的抗裂砂浆复合热镀锌电焊钢丝网（12.7mmX1207mm,丝径0.9mm）一层，钢丝网应居中（钢丝网应通过绑扎和锚固的方式和基层结构连接）.eo防水柔性粘结砂浆（压折比（3）fo面砖层,专用柔性勾缝剂勾缝,缝宽5-6mm（面砖层每三层留有不小于20mm伸缩缝，用硅酮胶嵌缝）.2.外保温层选
8、用粘贴法的工程做法（保温材料为聚苯板或挤塑板）：a。外墙结构基层（填充墙和剪力墙结合）bo1：3水泥砂浆找平层（基层平整度应控制在3mm以内）c采用胶粘剂粘结聚苯板或挤塑板（聚苯板的容重为22Kgm3,挤塑板的容重为30Kgm3,厚度根据设计要求;）do815厚的抗裂砂浆复合热镀锌电焊钢丝网（12.7mmX12.7mm,丝径0.9mm）一层，钢丝网应居中（钢丝网应通过绑扎和锚固的方式和基层结构连接）。eo防水柔性粘结砂浆（压折比3）fo面砖层，专用柔性勾缝剂勾缝，缝宽5-6mm（面砖层每三层留有不小于20mm伸缩缝,用硅酮胶嵌缝）。3。外保温采用现浇法的工程做法（保温材料为有网聚苯板或有网挤塑
9、板）：a.外墙结构保温基层（外墙体和外保温结合,有网聚苯板的容重为20Kgm3,有网挤塑板的容重为30Kgm3,厚度根据设计要求）b.抹1520mm厚ZL胶粉聚苯板颗粒保温浆料找平（超过15mm厚时应分两次施工，应对外网进行充分握裹。基层平整度应控制在3mm以内）。c0815厚的抗裂砂浆复合热镀锌电焊钢丝网（1207mmX12.7mm,丝径0.9mm）一层，钢丝网应居中（钢丝网应通过绑扎和锚固的方式和基层结构连接）。do防水柔性粘结砂浆（压折比3）e.面砖层,专用柔性勾缝剂勾缝，缝宽5-6mm（面砖层每三层留有不小于20mm伸缩缝，用硅酮胶嵌缝）.4.外保温选用现场发泡法的工程做法:a.外墙结
10、构基层（填充墙和剪力墙结合）bo1：3水泥砂浆找平层（基层平整度应控制在3mm以内）c.涂刷聚氨酯防潮底漆do现场喷涂聚氨酯保温材料，Ih后涂聚氨酯界面剂（发泡后的容重为40Kgm3,厚度根据设计要求）e.抹1015mm厚ZL胶粉聚苯板颗粒保温浆料找平f0815厚的抗裂砂浆复合热镀锌电焊钢丝网（12.7mmX12.7mm,丝径0。9mm）一层，钢丝网应居中（钢丝网应通过绑扎和锚固的方式和基层结构连接）。go防水柔性粘结砂浆（压折比3）h.面砖层，专用柔性勾缝剂勾缝，缝宽56mm（面砖层每三层留有不小于20mm伸缩缝，用硅酮胶嵌缝）。注：建筑高度超过30米时，应按垂直方向每隔三层（8IoM）设置
11、一道防火隔离带，隔离带在水平方向的长度为建筑物水平通长，并作为外保温竖向荷载和应力的卸载层.隔离带ZL胶粉聚苯板颗粒保温浆料或阻燃型保温板材，隔离带宽度不得低于窗间墙高度或1200mmo砖层每三层（810M）应留有一道不小于20mm伸缩缝,用硅酮胶嵌缝,作为面层竖向荷载和应力的卸载层。四、施工工艺：按施工方式可分为抹灰法、粘贴法、与主体一起现浇法和现场发泡法等四种方法.（一）抹灰法施工工艺（保温材料为胶粉EPS颗粒保温浆料）：1.施工工艺流程：结构面基层清理好固定射钉或膨胀螺栓（饰面层为面砖需要此步骤”墙体基层界面处理好吊垂直、套方、弹控制线、做饼、冲筋、做口玲基层处理验收玲抹胶粉EPS颗粒保
12、温浆料-保温层验收玲抗裂复合砂浆施工即抹压耐碱玻纤网布（面砖面层为热镀锌钢丝网，并应做好钢丝网的固定）玲抗裂防护层验收玲刮抗裂柔性耐水腻子（面砖面层为防水柔性粘结砂浆）少涂料施工（粘贴外墙砖,用柔性勾缝剂勾缝）玲成品验收.20施工要点：（1）基层处理：墙面应清理干净，清洗油渍、清扫浮灰等，墙面松动、风化部分和墙表面凸起物21Omm时应剔除干净。（2）固定射钉或膨胀螺栓（饰面层为面砖需要此步骤）：a.在主体结构施工时，遗留在墙上的对拉片、钢筋可作为热镀锌钢丝绑扎的锚固点，当每平方米锚固点少于4点时，可用射钉按梅花状形式补充锚固点。锚固点的密度应4个11射钉的锚固深度应大于22mmobo当局部射钉
13、的锚固深度小于22mm（必须大于15mm）时，锚固的密度要提高一倍，局部不能射入射钉的部位可用膨胀螺栓锚固。c.砌体基层的锚固件应在主体施工时就预埋好，预埋件埋入墙体砖缝处不小于40mm,如主体施工时未预留锚固件可用膨胀螺栓锚固，螺栓锚固点也应选择在砌体灰缝处.do固定还锚固件后，随即在锚固件上绑扎热镀锌钢丝，以用于后续四角网的绑扎，并预留出绑扎四角网的足够长度。（3）墙体基层界面处理：界面用滚子滚、扫帚拉和木抹子拔都可,但在界面剂的配比上应做调整，控制水泥和沙子的比为1:L并合理调整界面剂用量。拉毛不宜太厚，但必须保证所有的混凝土墙面都应做到毛面处理.（4）吊垂直、套方、弹控制线、做饼、冲筋
14、、做口：根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直.根据垂直控制线做垂直方向灰饼,在根据两垂线方向灰饼之间的通线做墙面保温厚度的灰饼，每灰饼之间的距离（横、竖、斜向）不超过2M。（5）抹胶粉EPS颗粒保温浆料：ao胶粉EPS颗粒保温浆料保温层设计厚度不宜超过100mm。必要时应设置抗裂分隔缝。b.胶粉EPS颗粒保温浆料宜分遍抹灰，每遍间隔时间应在24h以上,每遍厚度不宜超过20mm。第一遍抹灰应压实，最后一遍应找平，并用大杠搓平.c.保温层硬化后，应现场检验保温层厚度并现场取样检验胶粉EPS颗粒保温浆料干密度。现场取样胶粉EPS颗粒保温浆料干密度不应大于250kg/m3,并且不应小于1
15、80kg/m3。现场检验保温层厚度应符合设计要求,不得有负偏差。d.在施工时需设专人专职进行保温浆料及抗裂砂浆的搅拌，以保证搅拌时间和加水量的准确.保温浆料的可操作时间为4h,落地灰必须在4h内重新使用，要注意平整度的控制（平整度应控制在3mm以内）。（6）抗裂防护层施工要点：a.面层为外墙涂料施工要点：1）应按设计要求做好保温板的檐口、勒脚的包边和装饰缝、门窗四角、阴阳角等处局部加强网施工以及变形缝的防水和保温构造。2）抗裂剂中严禁加水，应采用两道抹面做法，保证耐碱玻纤网格布的正确位置。3）窗角、阴阳角等部位的加强网格布应先用抗裂砂浆贴好，接着连续施工大面，掌握好施工细部，后整体施工，整片的耐碱玻纤网格布压住分散的耐碱玻纤网格布的原则.4）耐碱玻纤网格布的搭接宽度不应小于50mm,耐碱玻纤网格布的边缘严禁干搭接，必须嵌在抗裂砂浆中,抗裂砂浆保护厚度宜控制在5mm内。耐碱玻纤网格布应设置在抗裂砂浆中靠近外饰面一侧，以见纹不见色为宜.5）首层建筑必须铺贴双层耐碱玻纤网格布,第一遍耐碱玻纤网格布搭接处可采用对接，第二遍的搭接宽度不应小于50mm。首层阳角处应加设一根50mm50廊宽,2m高冲孔镀锌铁皮护角。在抹完第一层聚合物砂浆后将冲孔金属护角调直压入砂浆内（以护角条孔内挤出砂浆为宜）然后同大面一起压入玻纤网格布，将金
