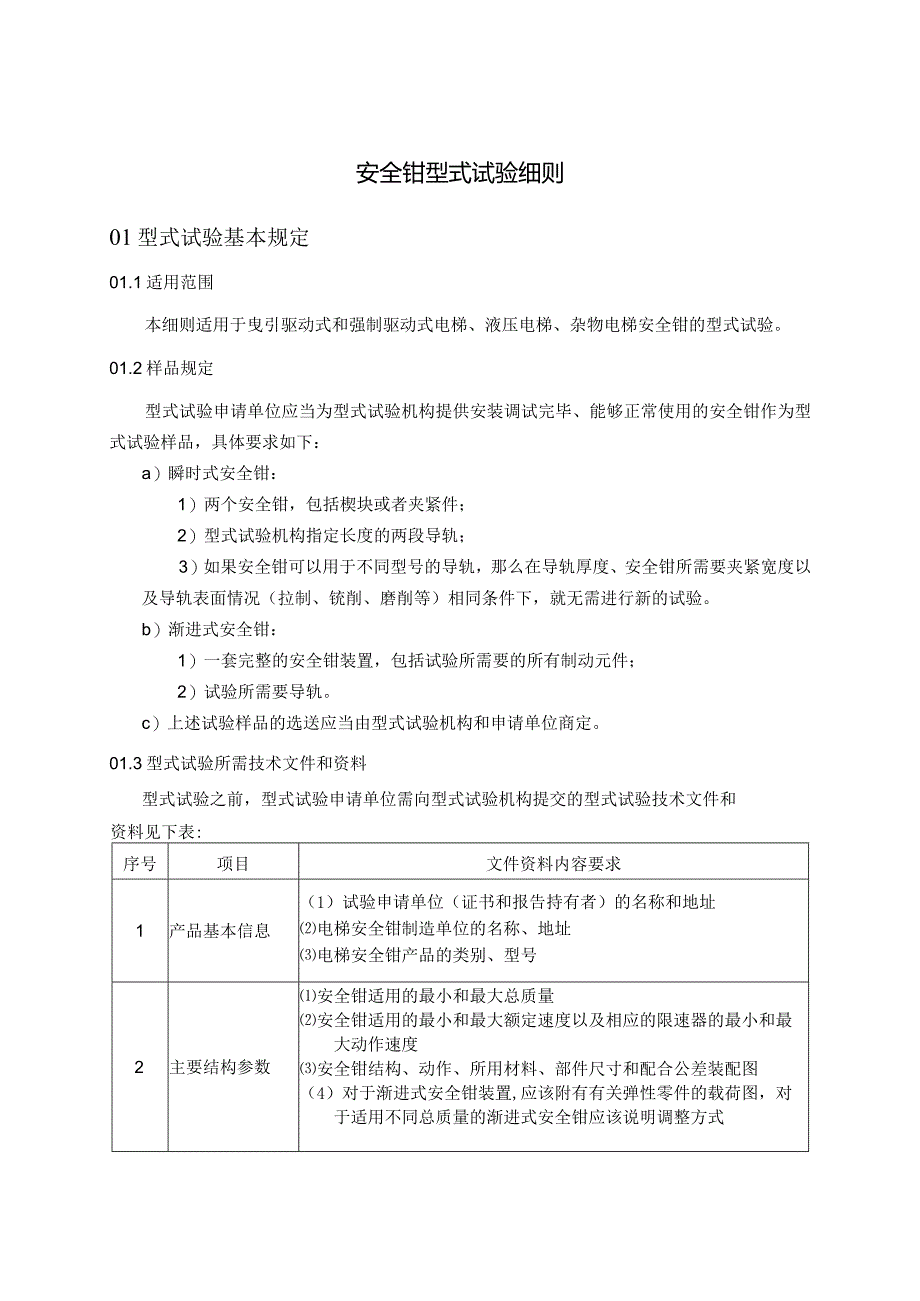

1、安全钳型式试验细则01型式试验基本规定01.1适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯、杂物电梯安全钳的型式试验。01.2样品规定型式试验申请单位应当为型式试验机构提供安装调试完毕、能够正常使用的安全钳作为型式试验样品，具体要求如下：a）瞬时式安全钳：1）两个安全钳，包括楔块或者夹紧件；2）型式试验机构指定长度的两段导轨；3）如果安全钳可以用于不同型号的导轨，那么在导轨厚度、安全钳所需要夹紧宽度以及导轨表面情况（拉制、铳削、磨削等）相同条件下，就无需进行新的试验。b）渐进式安全钳：1）一套完整的安全钳装置，包括试验所需要的所有制动元件；2）试验所需要导轨。c）上述试验样品的选送

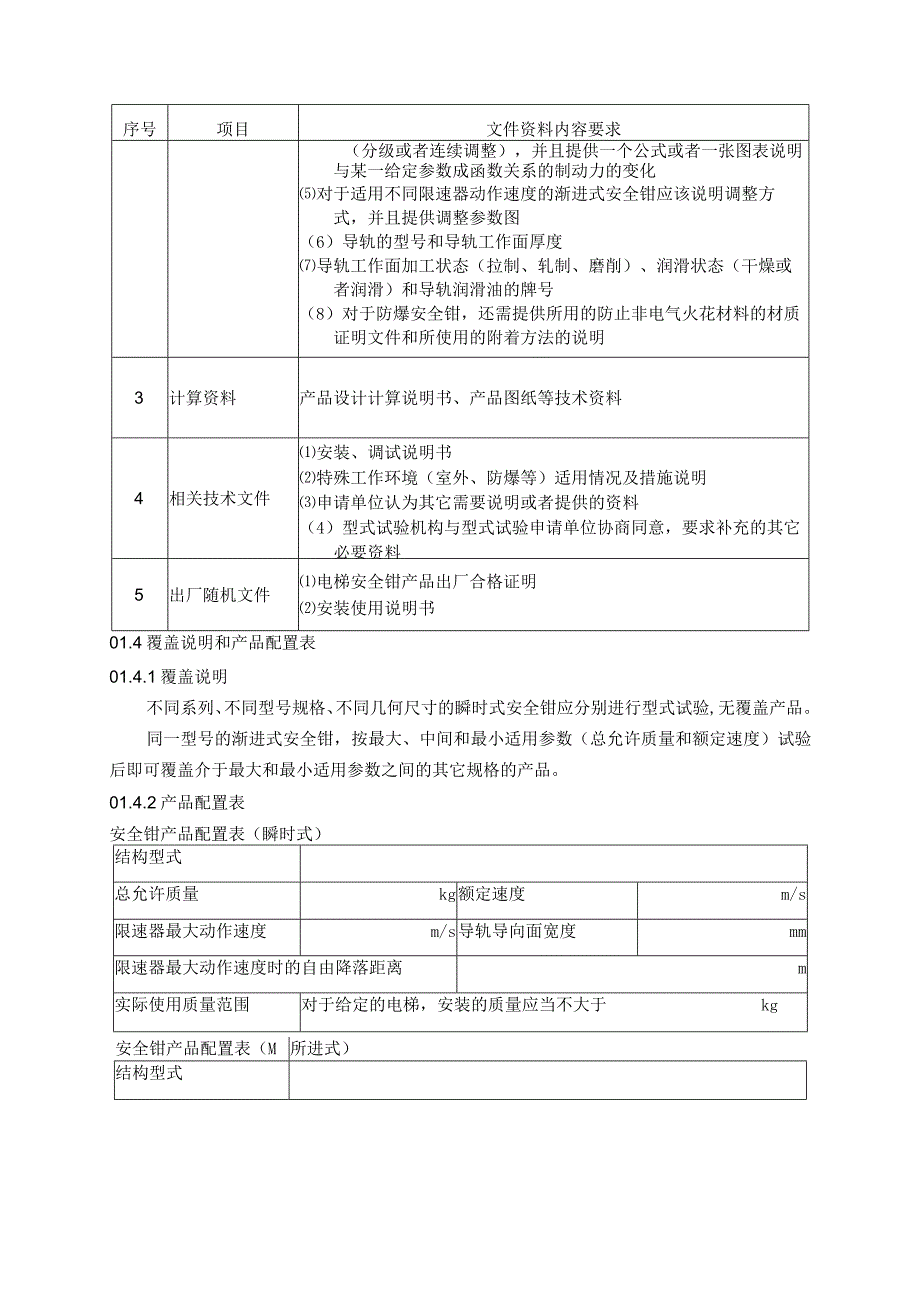

2、应当由型式试验机构和申请单位商定。01.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表:序号项目文件资料内容要求1产品基本信息（1）试验申请单位（证书和报告持有者）的名称和地址电梯安全钳制造单位的名称、地址电梯安全钳产品的类别、型号2主要结构参数安全钳适用的最小和最大总质量安全钳适用的最小和最大额定速度以及相应的限速器的最小和最大动作速度安全钳结构、动作、所用材料、部件尺寸和配合公差装配图（4）对于渐进式安全钳装置,应该附有有关弹性零件的载荷图，对于适用不同总质量的渐进式安全钳应该说明调整方式序号项目文件资料内容要求（分级或者连续调
3、整），并且提供一个公式或者一张图表说明与某一给定参数成函数关系的制动力的变化对于适用不同限速器动作速度的渐进式安全钳应该说明调整方式，并且提供调整参数图（6）导轨的型号和导轨工作面厚度导轨工作面加工状态（拉制、轧制、磨削）、润滑状态（干燥或者润滑）和导轨润滑油的牌号（8）对于防爆安全钳，还需提供所用的防止非电气火花材料的材质证明文件和所使用的附着方法的说明3计算资料产品设计计算说明书、产品图纸等技术资料4相关技术文件安装、调试说明书特殊工作环境（室外、防爆等）适用情况及措施说明申请单位认为其它需要说明或者提供的资料（4）型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料5出厂随机文

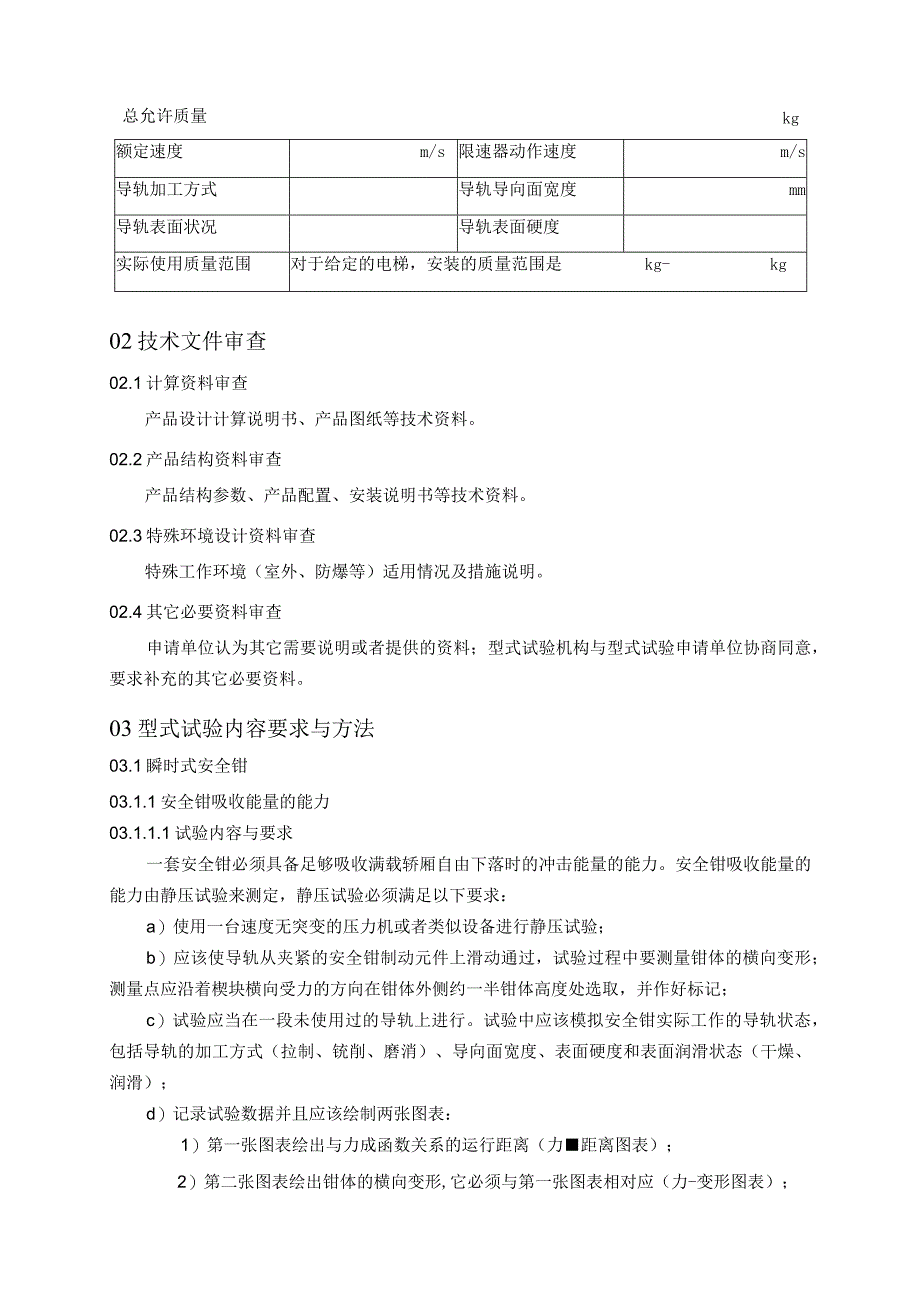

4、件电梯安全钳产品出厂合格证明安装使用说明书01.4覆盖说明和产品配置表01.4.1覆盖说明不同系列、不同型号规格、不同几何尺寸的瞬时式安全钳应分别进行型式试验,无覆盖产品。同一型号的渐进式安全钳，按最大、中间和最小适用参数（总允许质量和额定速度）试验后即可覆盖介于最大和最小适用参数之间的其它规格的产品。01.4.2产品配置表安全钳产品配置表（瞬时式）结构型式总允许质量kg额定速度m/s限速器最大动作速度m/s导轨导向面宽度mm限速器最大动作速度时的自由降落距离m实际使用质量范围对于给定的电梯，安装的质量应当不大于kg安全钳产品配置表（M所进式）结构型式额定速度m/s限速器动作速度m/s导轨加工
5、方式导轨导向面宽度mm导轨表面状况导轨表面硬度实际使用质量范围对于给定的电梯，安装的质量范围是kg-kg总允许质量kg02技术文件审查02.1计算资料审查产品设计计算说明书、产品图纸等技术资料。02.2产品结构资料审查产品结构参数、产品配置、安装说明书等技术资料。02.3特殊环境设计资料审查特殊工作环境（室外、防爆等）适用情况及措施说明。02.4其它必要资料审查申请单位认为其它需要说明或者提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。03型式试验内容要求与方法03.1瞬时式安全钳03.1.1安全钳吸收能量的能力03.1.1.1试验内容与要求一套安全钳必须具备足够吸
6、收满载轿厢自由下落时的冲击能量的能力。安全钳吸收能量的能力由静压试验来测定，静压试验必须满足以下要求：a）使用一台速度无突变的压力机或者类似设备进行静压试验；b）应该使导轨从夹紧的安全钳制动元件上滑动通过，试验过程中要测量钳体的横向变形；测量点应沿着楔块横向受力的方向在钳体外侧约一半钳体高度处选取，并作好标记；c）试验应当在一段未使用过的导轨上进行。试验中应该模拟安全钳实际工作的导轨状态，包括导轨的加工方式（拉制、铳削、磨消）、导向面宽度、表面硬度和表面润滑状态（干燥、润滑）；d）记录试验数据并且应该绘制两张图表：1）第一张图表绘出与力成函数关系的运行距离（力距离图表）；2）第二张图表绘出钳体
7、的横向变形,它必须与第一张图表相对应（力-变形图表）；e）试验后钳体、楔块和导轨变形检查，应无异常损坏，如果有必要应当拍摄照片作为变形或裂纹的证据。03.1.1.2检验方法安全钳的（吸收能量）能力由“力距离”图表上的面积积分值确定：a）对于未超出弹性极限的情况：安全钳无永久变形，为总面积，吸收能量为Ki；b）对于超出弹性极限的情况，应按照如下两种方法计算，1）安全钳发生永久变形或者断裂，取达到弹性极限值时的面积，吸收能量为K2;2）安全钳发生永久变形或者断裂，取与最大力相对应的面积，吸收能量为K3；3）KhK2、K3为单只安全钳吸收的能量。03.1.2一套安全钳的允许质量的确定03.1.2.1
8、检验内容与要求一套安全钳允许质量的大小取决于安全钳吸收能量的能力，一套安全钳需要吸收的能量按下式计算给出：2K=（P+Q）1gnh（1）安全系数；K一一个安全钳体吸收的能量（为前文提到的、K2sK3）,J；（P+Q）一允许质量，kg；P空载轿厢和由轿厢支承的零部件的质量，kg；Q一额定载重量，kg；gn一重力加速度，9.807ms2;卜自由落体距离，m,按公式（2）计算：2=3一+0.01+0.03（2）必-限速器动作速度，nVs；0.01相当于响应时间内的运行距离，m；0.03相当于夹紧的制动元件与导轨接触期间的运行距离，mo03.1.2.2检验方法一套安全钳的允许质量计算公式按下式计算给出
9、:(5+)12Kx x ?a）对于未超出弹性极限的情况：试验后，安全钳无永久变形，安全系数&取2。一套安全钳的允许质量为:(4)（P+Q）I=-LTSnXhb）对于超出弹性极限的情况，应按照如下两种方法计算：1）试验后，安全钳发生永久变形或者断裂，取达到弹性极限时，安全系数乡取2。一套安全钳的允许质量为：（P）1=（5）注：试脸中要注意分析安全钳发生弹性变形的真实性。2）试验后，安全钳发生永久变形或者断裂，取与最大力相对应的面积时，安全系数g取3.5。一套安全钳的允许质量为:(P + )1 =2K33.5xg x(6)3）对于试验后安全钳发生永久变形或者断裂的情况，应该按照1）和2）分别计算允
10、许质量,并且选择两者中对申请单位有利的一个计算结果。03.1.3特殊情况下允许质量的调整03.1.3.1检验内容与要求a）试验后安全钳钳体、楔块和导轨变形检查：1）如果在试验中试验导轨变形过大或者钳体上的夹紧元件变形太大，可能导致安全钳释放困难，应当酌情减少允许质量。2）允许质量减少的情况由型式试验机构和申请单位协商确定，如果有必要可以重新进行试验。b）对于一台给定电梯的安全钳，电梯制造者或安装者给出的质量不应大于安全钳的允许质量和所考虑的调整值。03.1.3.2检验方法实物检查。03.2渐进式安全钳03.2.1安全钳制动力的测试03.2.1.1试验内容与要求a）对于适用单一质量的安全钳：1）
11、应该对申请单位申请的总质量（P+Q）进行4次最大动作速度和1次最小动作速度的自由落体试验，共需进行5次试验，每次试验前应该使摩擦元件达到正常温度。（P+Q）是指申请单位预期的允许质量。2）在试验期间可以使用数套摩擦元件，但每套摩擦元件应当能够承受：三次试验，当额定速度不大于4ms时；二次试验，当额定速度大于4ms时。3）应该对自由降落的高度进行计算，使其和申请单位指明的安全钳装置相应的限速器的动作速度相适应。b）对于适用不同质量的安全钳：适用不同质量的安全钳是指可以通过分级调整或者连续调整改变允许质量的安全钳。申请人应该提供一个公式或者图表，以显示与某一参数成函数关系的制动力的变化。试验机构必
12、须至少对申请的最大允许质量、中间质量和最小允许质量分别进行一系列的4次最大动作速度和1次最小动作速度试验，共需进行至少15次试验，以核实给出公式或者图表的有效性。C）应该检查试验期间测定的每一次最大动作速度试验的平均制动力，不超过试验质量1.6gn倍的25%的范围。d）应该检查试验期间测定的最小动作速度试验的平均制动力，不超过最大动作速度试验的平均制动力的士25%的范围。注：1）最大动作速度指对应于最大额定速度时的最大动作速度值，应该为符合GB7588第9.9.1、9.9.2和9.9.3条要求的上限值；2）最小动作速度指对应于最小额定速度时的最小动作速度值，应该为最小额定速度的1.15倍。3）
13、如果是单一额定速度，则指该额定速度对应的最大动作速度值和最小动作速度值。03.2.1.2试验方法a）使用试验塔架、减速度测试仪和辅助件进行安全钳的自由落体试验；b）申请单位应该将安全钳的预期制动力（N）除以1.6gn来确定试验的总质量（P+Q）;c）每一次试验应当在一段未使用过的导轨上进行。试验中应该模拟安全钳实际工作的导轨状态，包括导轨的加工方式（拉制、铳削、磨消）、导向面宽度、表面硬度和表面润滑状态（干燥、润滑）。d）每一次试验期间应该直接或者间接记录下列数值：1）自由下落的高度；2）制动元件在导轨上的制动距离；3）触发机构钢丝绳的滑动距离；4）弹性元件的总行程；5）还需要测量或者根据减速
14、度计算下列值:平均制动力最大瞬时制动力e）钳体变形检查每次试验后应检查钳体的变形情况，如有必要应该拍摄照片作为变形和裂纹的证据。d）对于防爆型安全钳，动作试验后应检查楔块表面喷涂或使用的防非电气火花的材料是否仍完好。03.2.2允许质量的确定03.2.2.1检验内容与要求a）安全钳的允许质量通过四次最大动作速度试验的试验数据计算确定：式中：（P+Q）为允许质量;制动力为四次试验的平均制动力的平均值，每一次试验的平均制动力可由平均减速度计算得到。b）如果试验得到的允许质量（P+Q）I与申请单位预期的允许质量（P+Q）I相差超过20%以上，可以认为试验失败，由申请单位调整后重新进行试验。c）对于渐进式安全钳，电梯实际的总质量与型式试验确定的安全钳允许的总质量相差应当不超过允许质量的7.5%。03.2.2.2检验方法处理试验数据，计算试验结果。03.3特殊使用环境要求03.3.1室外环境03.3.1.1检验内容与要求应用于室外型电梯时，采取的措施应适合于使用的环境并符合申请单位给定的要求。03.3.1.2检验方法审查设计文件，现场检查对照实物是否符合企业规定的要求。03.3.2防爆环境03.3.2.1检验内容与要求应用于防爆电梯时，应采取相应的保护措施并对产品在防爆环境下安全使用进行风险评价,从而能够确定产品在应用中可能出现的危险,并在设计与制造中充分考虑这一风险评价的结果。03.3.
