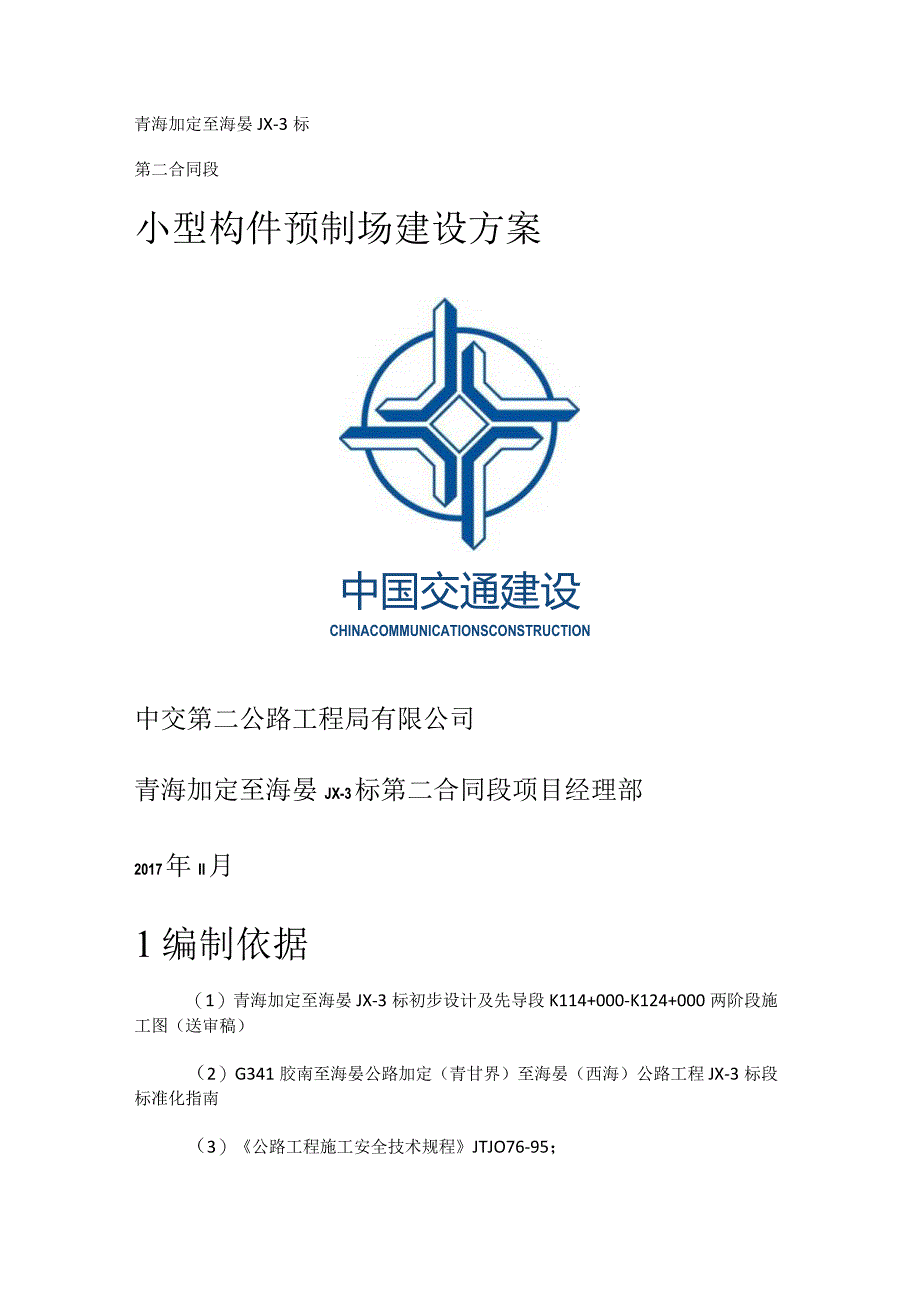

1、青海加定至海晏JX-3标第二合同段小型构件预制场建设方案中国交通建设CHINACOMMUNICATIONSCONSTRUCTION中交第二公路工程局有限公司青海加定至海晏JX-3标第二合同段项目经理部2017年II月1编制依据（1）青海加定至海晏JX-3标初步设计及先导段K114+000-K124+000两阶段施工图（送审稿）（2）G341胶南至海晏公路加定（青甘界）至海晏（西海）公路工程JX-3标段标准化指南（3）公路工程施工安全技术规程JTJO76-95；（4）公路工程质量检验评定标准（土建工程）（JTGF80/1-2004）（5）施工现场临时用电安全技术规范JGJ46-2005（6）建筑

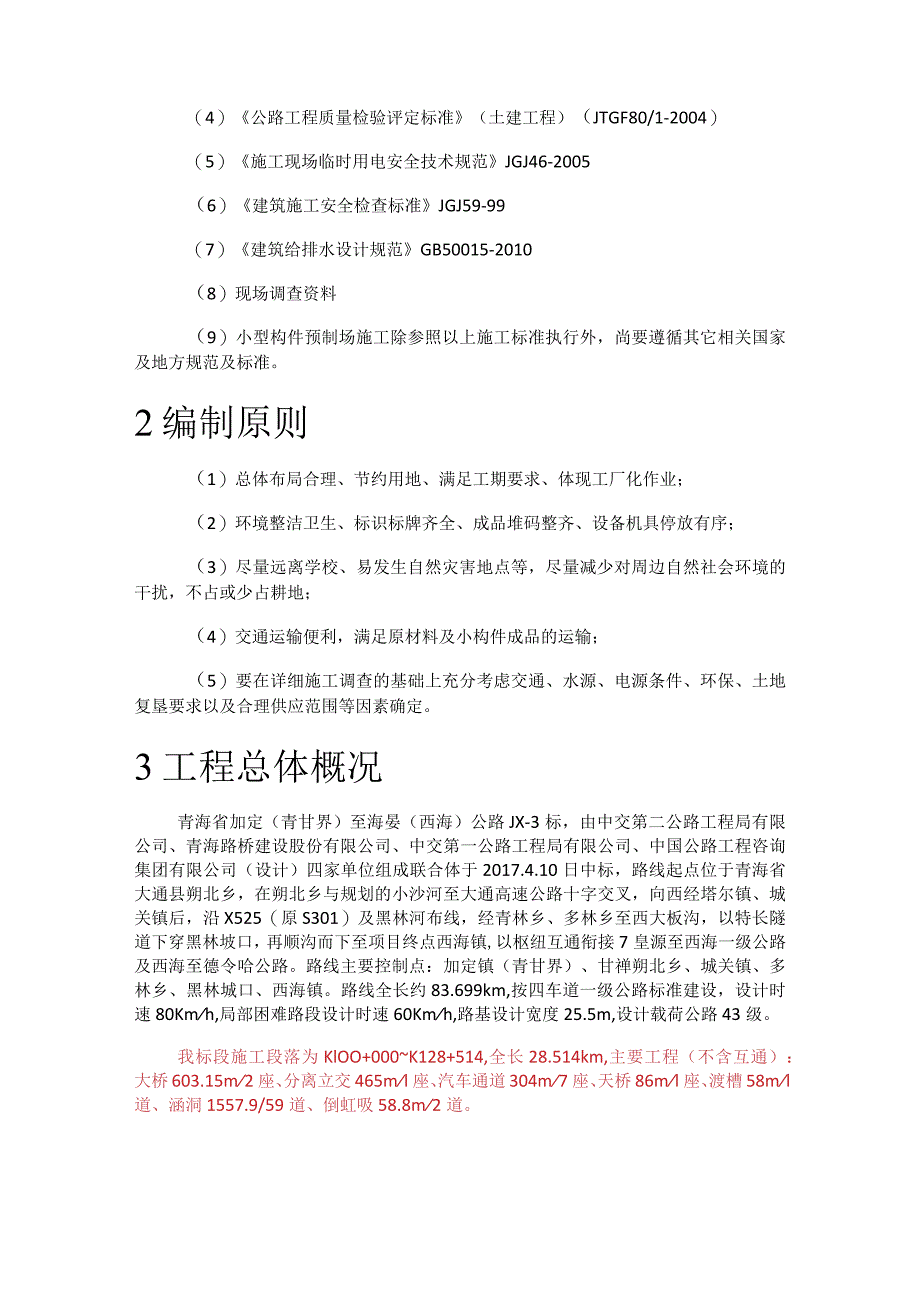

2、施工安全检查标准JGJ59-99（7）建筑给排水设计规范GB50015-2010（8）现场调查资料（9）小型构件预制场施工除参照以上施工标准执行外，尚要遵循其它相关国家及地方规范及标准。2编制原则（1）总体布局合理、节约用地、满足工期要求、体现工厂化作业；（2）环境整洁卫生、标识标牌齐全、成品堆码整齐、设备机具停放有序；（3）尽量远离学校、易发生自然灾害地点等，尽量减少对周边自然社会环境的干扰，不占或少占耕地；（4）交通运输便利，满足原材料及小构件成品的运输；（5）要在详细施工调查的基础上充分考虑交通、水源、电源条件、环保、土地复垦要求以及合理供应范围等因素确定。3工程总体概况青海省加定（青甘
3、界）至海晏（西海）公路JX-3标，由中交第二公路工程局有限公司、青海路桥建设股份有限公司、中交第一公路工程局有限公司、中国公路工程咨询集团有限公司（设计）四家单位组成联合体于2017.4.10日中标，路线起点位于青海省大通县朔北乡，在朔北乡与规划的小沙河至大通高速公路十字交叉，向西经塔尔镇、城关镇后，沿X525（原S301）及黑林河布线，经青林乡、多林乡至西大板沟，以特长隧道下穿黑林坡口，再顺沟而下至项目终点西海镇,以枢纽互通衔接7皇源至西海一级公路及西海至德令哈公路。路线主要控制点：加定镇（青甘界）、甘禅朔北乡、城关镇、多林乡、黑林城口、西海镇。路线全长约83.699km,按四车道一级公路标

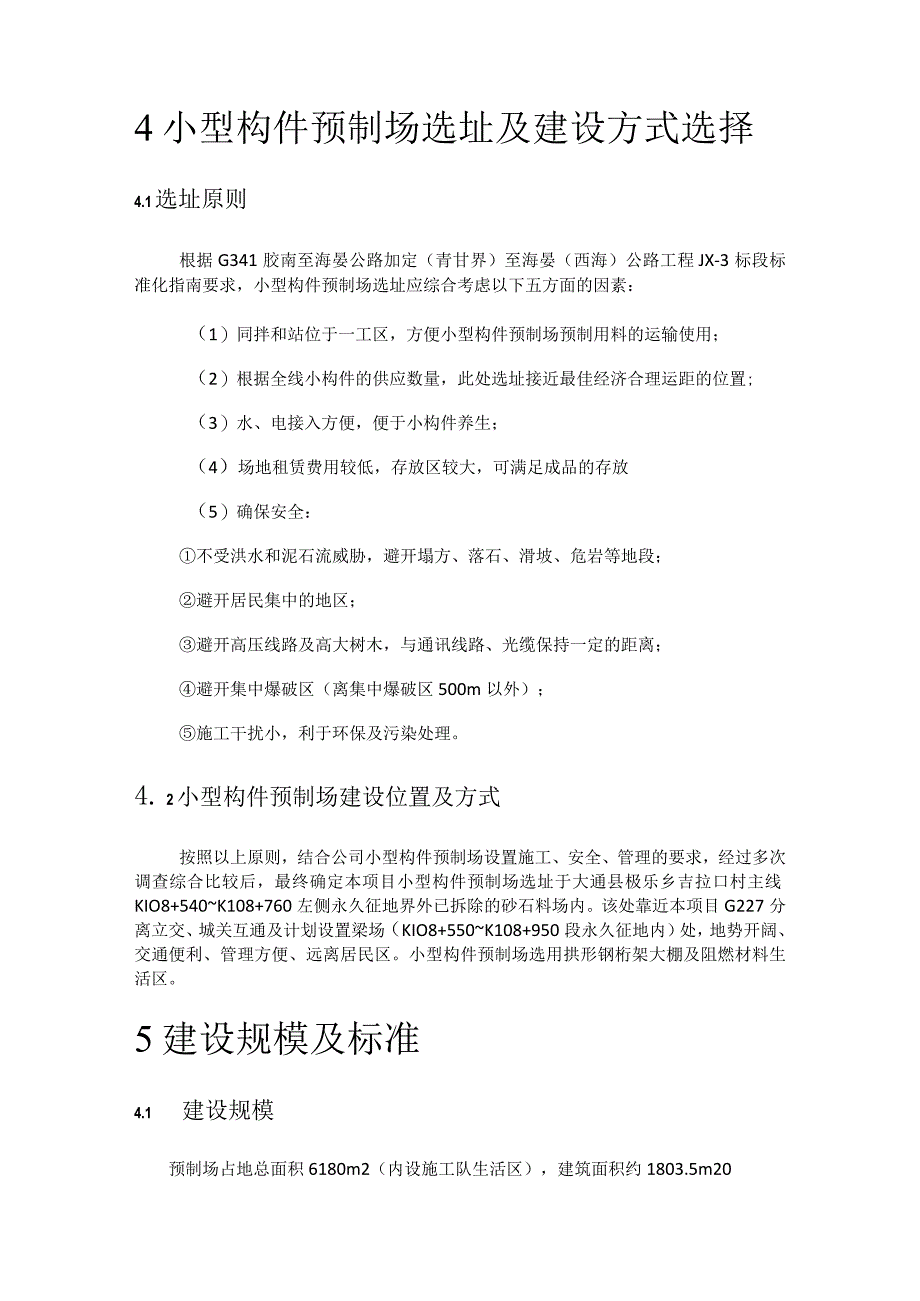

4、准建设，设计时速80Kmh,局部困难路段设计时速60Kmh,路基设计宽度25.5m,设计载荷公路43级。我标段施工段落为KlOO+000K128+514,全长28.514km,主要工程（不含互通）：大桥603.15m2座、分离立交465ml座、汽车通道304m7座、天桥86ml座、渡槽58ml道、涵洞1557.9/59道、倒虹吸58.8m2道。4小型构件预制场选址及建设方式选择4.1选址原则根据G341胶南至海晏公路加定（青甘界）至海晏（西海）公路工程JX-3标段标准化指南要求，小型构件预制场选址应综合考虑以下五方面的因素：（1）同拌和站位于一工区，方便小型构件预制场预制用料的运输使用；（2）
5、根据全线小构件的供应数量，此处选址接近最佳经济合理运距的位置;（3）水、电接入方便，便于小构件养生；（4）场地租赁费用较低，存放区较大，可满足成品的存放（5）确保安全：不受洪水和泥石流威胁，避开塌方、落石、滑坡、危岩等地段；避开居民集中的地区；避开高压线路及高大树木，与通讯线路、光缆保持一定的距离；避开集中爆破区（离集中爆破区500m以外）；施工干扰小，利于环保及污染处理。4. 2小型构件预制场建设位置及方式按照以上原则，结合公司小型构件预制场设置施工、安全、管理的要求，经过多次调查综合比较后，最终确定本项目小型构件预制场选址于大通县极乐乡吉拉口村主线KIO8+540K108+760左侧永久征
6、地界外已拆除的砂石料场内。该处靠近本项目G227分离立交、城关互通及计划设置梁场（KIO8+550K108+950段永久征地内）处，地势开阔、交通便利、管理方便、远离居民区。小型构件预制场选用拱形钢桁架大棚及阻燃材料生活区。5建设规模及标准4.1 建设规模预制场占地总面积6180m2（内设施工队生活区），建筑面积约1803.5m205. 2建设标准本着工厂化、集约化、专业化高起点、高标准的指导思想，使预制场“环境优美、布局合理、交通便利、功能配套、优质高效；使项目生产区满足“两个整齐、“三个畅通，即车辆设备停放整齐、材料物资堆放整齐，施工区内排水通畅、沿线居民出行通畅、施工便道平整通畅；以建设
7、一流工程，创建一流小型构件预制场为目标来制定此方案。建设标准为：划分为生产区、养生区、成型脱模区、成品存放区、模板晾晒存放区、模板清洗区六个功能区。各区域布局科学合理，分区管理，合理规划人车路线，减少相互干扰。6建设方案5.1 总体布置及区域划分本小型构件预制场总面积为6180肝，计划引进一套自动化预制构件生产线,提高生产效率，降低人工使用成本。整个场区大体分为生产区、成型脱模区、养生区、成品存放区、清洗晾晒区，生产、养护区是预制场的核心区域，根据生产工艺流程将生产区分为生产线、养护大棚、成品存放区、模板清洗区及模板晾晒存放区。本预制场按照业主双标要求及工厂化生产的要求，生产区及养护区采用拱形
8、钢桁架大棚，整体场地全部采用厚度15Cm的C20碎进行硬化，场地四周用围栏进行围蔽，道路和场地设置不小于1%的排水横坡，按照四周低，中心高的原则设置，周边设置排水沟，预制场内生产废水、污水经汇集至排水沟后统一排放到三级沉淀池。根据预制构件特点，成品存放区、成型脱模区、模板晾晒存放区及模板清洗区相对分开，各区域的划分用黄油漆隔离标识，并在各个区域设置有标识牌。总平面布置如图所示：（附件一第2页：小型构件预制场平面布置图）6. 2各区域功能介绍（1）生产区生产区面积64011设置1套自动化预制构件生产线，用拌和站进行小构件税的预制，再由装载机运输碎至生产线，进行搅拌均匀后根据预设置的方量，均匀加到
9、振捣台上已放置的模具中，充分振捣30s,视具体情况做相应调整，直至气泡完全散尽，碎停止下沉，表面出现平坦、翻浆为止，进行人工初次抹面。自动化预制构件生产线说明书：（附件八）（2）养护区养护区面积960m2,采用智能自动喷淋养护系统结合土工布覆盖对构件进行养护，确保构件处于湿润状态。混凝土要求覆盖养生7天以上。自动喷淋养护系统设备图（3）成品堆放区成品堆放区面积2542球，当构件强度不低于设计强度的70%时，可进行脱模，并对啃边、掉角及磕碰等现象进行及时填补，继续洒水养生，达到设计强度后，可统一运至成品堆放区进行堆码。在转运程中轻拿轻放，严禁损坏构件，并按不同规格分类堆码，小型预制构件堆码高度不
10、宜超过2米。对于预制块、片堆码整齐，底部用托架支垫，层间用土工布进行隔开，预制件养护期不得进行堆码存放，以防损伤，成品采用叉车转堆寄放。（4）模板清洗晾晒区模板清洗区面积1197.511设置三个水池分别为浸泡池、清洗池和清水池，脱模后模具进行及时回收,用小铲刀清理多余混凝土块、渣,再由浸泡池中浸泡，经清洗池洗刷干净，最后进行清水冲洗，保持模具整洁如初，堆放晾干，在下次预制使用前，用干布清理灰尘，碎接触面均匀涂抹脱模剂。6.3附属设施的建设（1）模具模板采用高强度塑料模板。塑料模具按照小构件设计尺寸来要求，由专业生产厂家制作塑料模具的各种钢模母胎。钢模母胎制作完毕后，利用钢模母胎及塑性复合材料批
11、量生产，加工成碎小型预制构件的高强度塑性模具，塑性模具的材料为聚丙乙烯、ABS及部分添加剂经过一定的加工工艺而形成的一种复合材。（2）围栏及大门预制场场地围栏与拌和站采用相同形式，围栏全部采用铁艺围栏，统一为白（蓝）颜色，底外贴灰色墙面砖，高度1.85m,砖砌基础高30cm,墩垛每5m一道，高2m,采用24CmX24Cm砖砌靠近国道一侧位置设置隔离栅围闭，高度2米，长度40米，保证预制场地全封闭。预制场采用封闭式管理，出入口设置8m宽双开铁门，门内由施工人员自行设置值班室，值班室四面开窗并配备监控器，昼夜有人值班看守，并做好进出外来人员的登记工作。（3）排水场地四周设置砖砌排水沟（规格30*3
12、0cm）,排水坡度1.5%,沟底采用M7.5浆砌抹面，在与场外排水沟连接，统一排入场外三级沉淀池，保证文明施工环保要求。（4）标识标牌预制场建设必须按照标准化建设要求设置标志标牌，在进入预制场路口处明显位置设指路牌1块；场内相应位置设场地平面图、工艺流程图、质量检验标识牌、安全警示牌、安全操作规程、文明施工牌等各1块。在机械设备的醒目位置悬挂机械操作安全规定公示牌。（5）供水供电预制场用水与拌和站统一采用机械钻井泵送地下水供应，水质达到生活饮用水标准。与预制场单设用水总开关，便于生产管理，当材料原有温度不能满足要求时，考虑对拌和用水加热，加热设备计划采用大功率空气能热水器。水质检验频率按JGJ
13、63-2006混凝土用水标准5.2.3的要求进行，在使用期间检验频率宜符合下列要求：地表水每6个月检验一次；地下水每年检验一次；再生水每3个月检验一次；在质量稳定后，每6个月检验一次；混凝土企业设备洗刷水每3个月检验一次；在质量稳定一年后，可一年检验一次；每发现水受到污染和对混凝土性能有影响时，应立即检验。预制场临时用电采用采用TN-S系统（三相五线制），设专用保护零线（PE线），实行三级配电、两级保护。三级配电二级保护示意图（6）生活区根据标准化建设要求，为便于管理及生产，我部提供活动板房供预制场内工人集中住宿，工人生活区紧邻1#拌和站，可就近利用厕所、水、电等措施。7工期进度计划小型预制场
14、建设计划2018年3月15日开始启动，2018年4月5日验收投入生产。场地平整：2018年03月15日至03月16日场地硬化：2018年03月17日至03月22日设备安装：2018年03月23日至03月29日设备调试：2018年03月29日至03月31日试运行验收：2018年04月1日至04月5日8预制场施工组织安排（1）施工人员序号工种人数备注1技术员12专职安全员23电工14混凝壬/155钢筋工66机械司机3（2）机械配置序号设备名称规格型号单位数量备注1汽车吊25t台12装载机ZL50台13振捣棒30台104振动台1.5KW台25叉车台16发电机200KW台17空压机3m3台18小型机具
15、台若干9施工流程皆在抨介显!口 L汨装英机转北至现场 桩次 基运小方景的睑.减少於现场存放时叫软“18动白上.全自动设餐糠U3怅揭时间20s左右人L进行初次怵面.保讦小构件衣面T整比 清、传送带运送收制块.K Ilffi放在千枚X夕I平板叉车运输至养生区.拨放修谷K次抹前,保小构件表面尤杭老麻而.喷淋养护模板回收清洗川自动不对匕斗乐纨 1 J 7 1； t t W扑Hl |城保度不低f设计修啜的mW，T 井对喷功.抻角及磕碰等现奴进忏变时 潸续活水毕少.达到HiI强收行.4鼠根币飞暴进行及时回收清町，：清洗泊中冲 Jfc干净.唯放畋干,在就接触IH均匀诠IMSU JM. !J卜次假制使用.10安全保护措施（1）生产施工安全要求1、施工人员入现场必须进行入场安全教育
