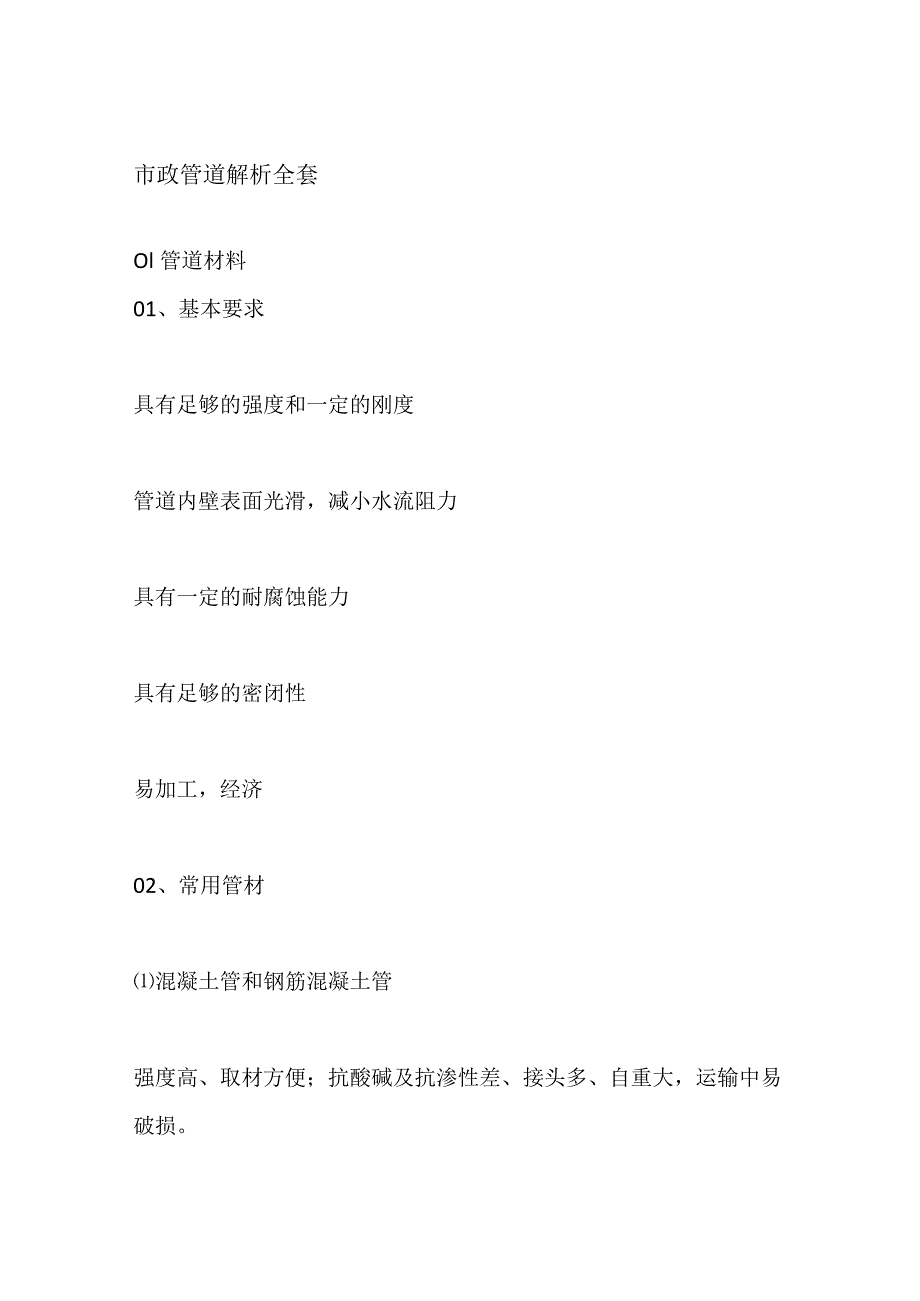

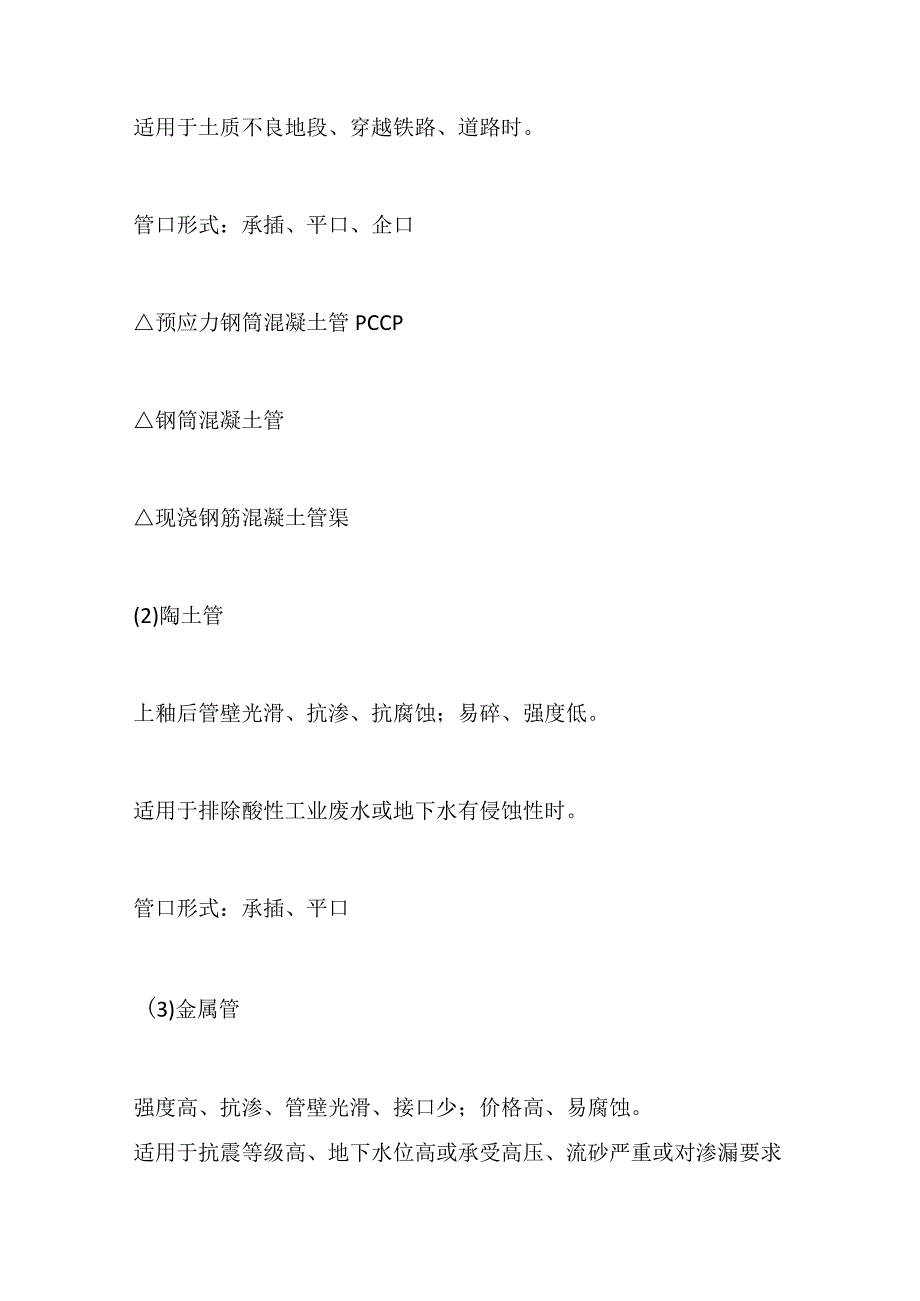

1、市政管道解析全套Ol管道材料01、基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济02、常用管材混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。适用于土质不良地段、穿越铁路、道路时。管口形式：承插、平口、企口预应力钢筒混凝土管PCCP钢筒混凝土管现浇钢筋混凝土管渠(2)陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。适用于排除酸性工业废水或地下水有侵蚀性时。管口形式：承插、平口(3)金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗

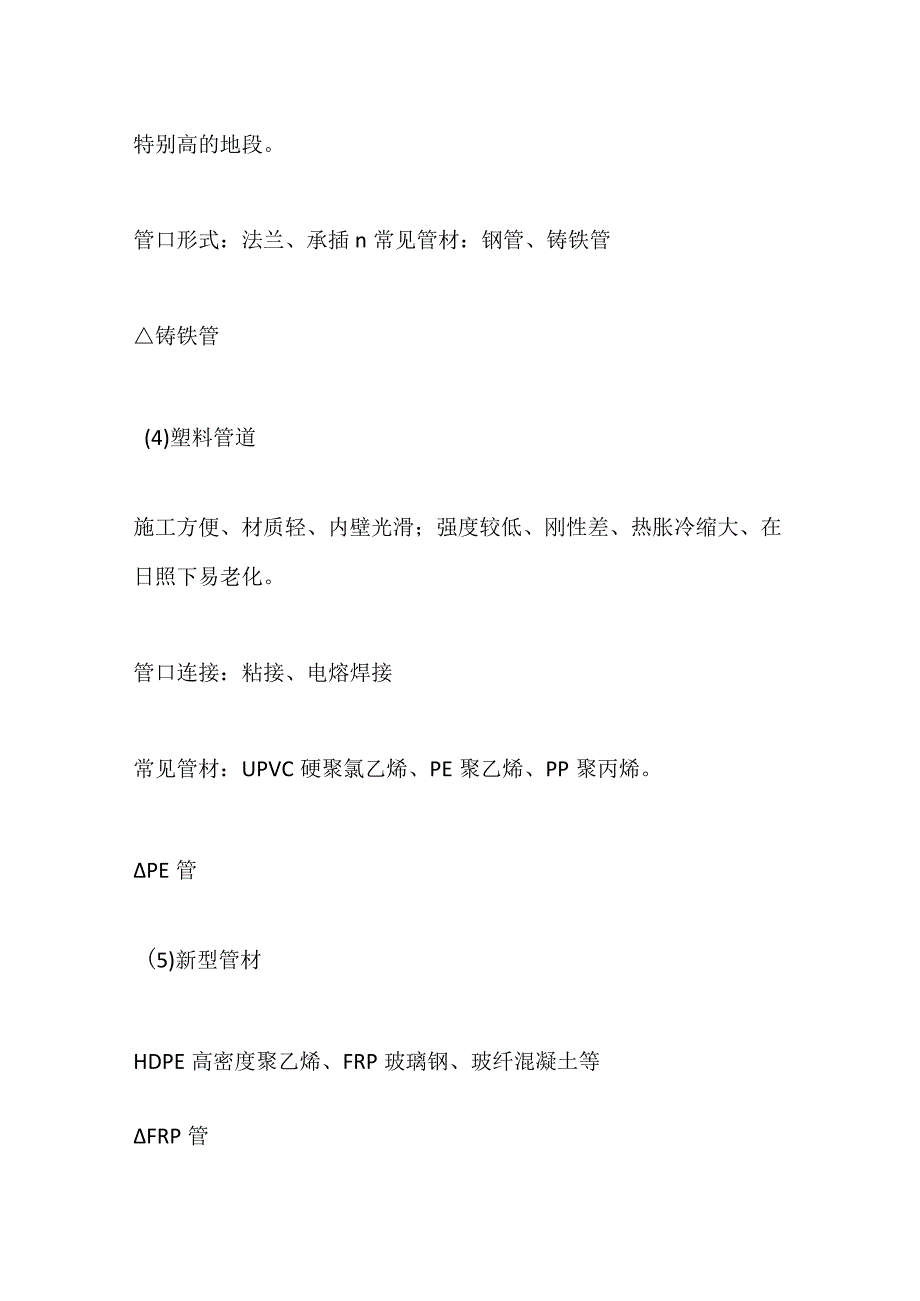

2、漏要求特别高的地段。管口形式：法兰、承插n常见管材：钢管、铸铁管铸铁管(4)塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。PE管(5)新型管材HDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等FRP管03、给水管件（1）配件在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。（2）附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施02管道构造
3、01、基础包括：地基、基础、管座(1)砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm,管顶覆土厚度在0.72.0m之间的管道，不在车行道下的次要管道及临时性管道。(2)混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。(3)混凝土带形基础沿管道全长铺设带状水泥混凝土n适用于各种土质，特别是土壤条件差、震区、重要管道等。按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。02、排水管道附属构筑物(1)检查井功能：便于对管道衔接以及定期检查和疏通。位置：管道交汇、转弯、尺寸或坡度改变
4、处、跌水、相隔一定距离的直线段上。构造：由井底、井身、井盖组成。井底一般采用低标号混凝土、基础采用碎、卵石或混凝土；宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。井身以砖、石砌筑，也可以钢筋混凝土现浇。不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。井室直径不小于1m,井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。井盖由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。为防止雨水流入，盖顶应略高于地面。(2)雨水
5、口功能：收集地表径流的雨水，将其引入雨水管道。位置：道路交叉口、直线上一定距离(25-50m)处、路缘石低洼地。构造：由基础、井算、井筒、连接管组成。03、给水管道附属构筑物(1)阀门井功能：安装各种给水管道附件，方便操作和养护。(2)泄水阀井功能：排除泄水阀所排放水，由湿井与阀门井相连组成。(3)支墩功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。位置：弯管、三通、变径等位置。03、管道工程图一般规定1 .标高标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。压力管应标注管中心标高沟渠和重力管应标注沟（管）内底标高2 ,管径公称直径：DN,常用于金属管材。如铸铁管
6、DN25外径：D,常用于不锈钢管、无缝钢管。如不锈钢管D1084内径：d,常用于混凝土管、陶土管等。如钢筋混凝土管d30004、平面图图示内容表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。比例：1：500或1:1000,与道路施工图一致。方位：坐标网或指北针道路平面图：中心线、边线、桩号等管线：雨水Y、污水W、给水J,以不同的线型表示。附属构筑物：图例表示并编号，如W5,5号污水检查井。标高：地面标高和管道标高管道：直径、长度、坡度、流向。图210505、纵断面图图示内容表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。横向表示长度、竖向表示管径与标高。图样部分比例：竖向比例常为横向比例的10倍n线形：粗双线一管道、粗实线一地面、双竖线一检查井。支管标注：SYD400一方位、代号、管径。即表示由南向接入的直径40Omm的雨水管道。图表部分编号：检查井编号平面距离：相邻检查井的中心距离管径及坡度：当管径与坡度不变时，可只标一个管道标高：排水管是指检查井进、出口管道内底标高设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。原地面标高：原始自然地面。06、构筑物详图
