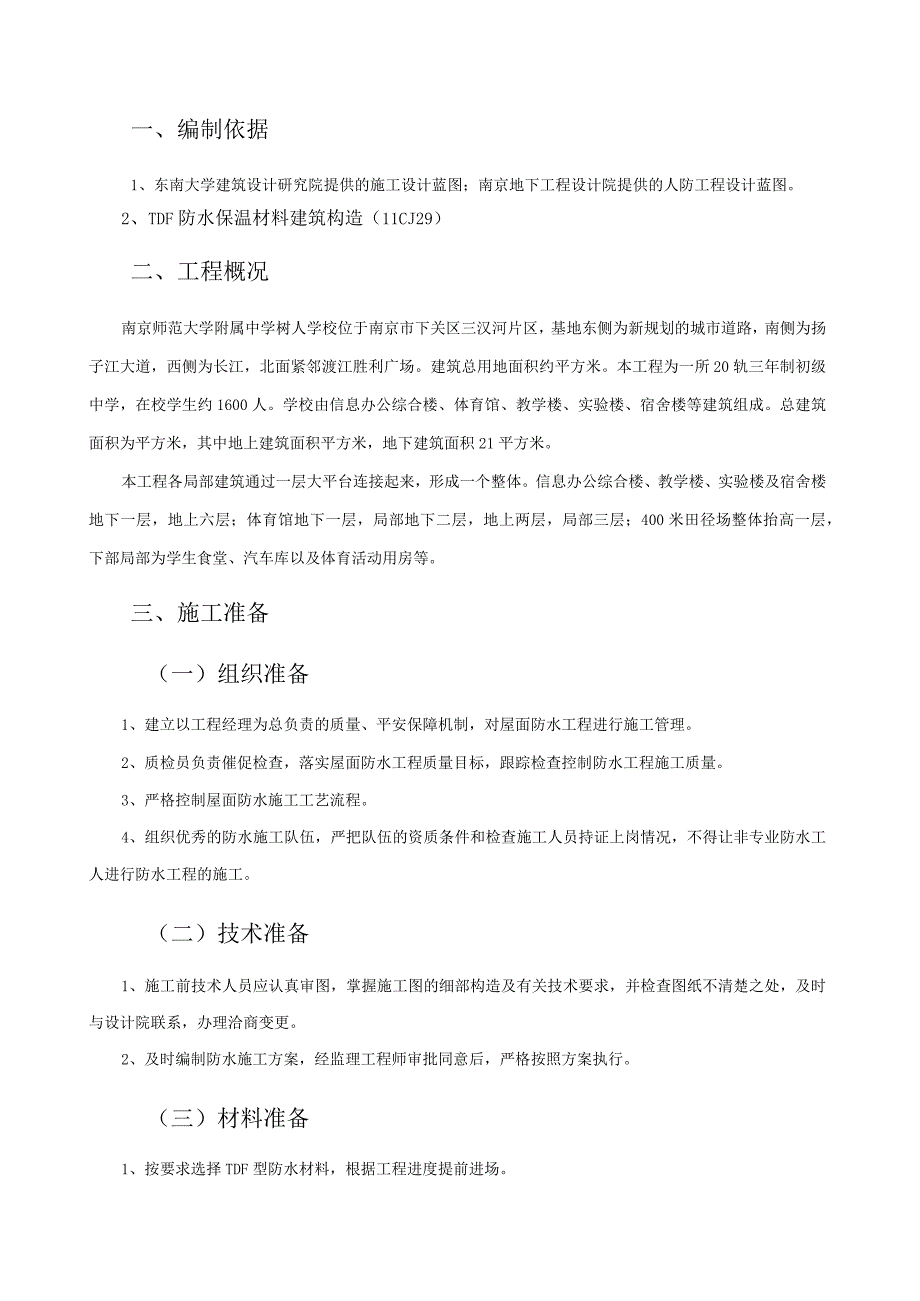

1、一、编制依据1、东南大学建筑设计研究院提供的施工设计蓝图；南京地下工程设计院提供的人防工程设计蓝图。2、TDF防水保温材料建筑构造（11CJ29）二、工程概况南京师范大学附属中学树人学校位于南京市下关区三汉河片区，基地东侧为新规划的城市道路，南侧为扬子江大道，西侧为长江，北面紧邻渡江胜利广场。建筑总用地面积约平方米。本工程为一所20轨三年制初级中学，在校学生约1600人。学校由信息办公综合楼、体育馆、教学楼、实验楼、宿舍楼等建筑组成。总建筑面积为平方米，其中地上建筑面积平方米，地下建筑面积21平方米。本工程各局部建筑通过一层大平台连接起来，形成一个整体。信息办公综合楼、教学楼、实验楼及宿舍楼地
2、下一层，地上六层；体育馆地下一层，局部地下二层，地上两层，局部三层；400米田径场整体抬高一层，下部局部为学生食堂、汽车库以及体育活动用房等。三、施工准备（一）组织准备1、建立以工程经理为总负责的质量、平安保障机制，对屋面防水工程进行施工管理。2、质检员负责催促检查，落实屋面防水工程质量目标，跟踪检查控制防水工程施工质量。3、严格控制屋面防水施工工艺流程。4、组织优秀的防水施工队伍，严把队伍的资质条件和检查施工人员持证上岗情况，不得让非专业防水工人进行防水工程的施工。（二）技术准备1、施工前技术人员应认真审图，掌握施工图的细部构造及有关技术要求，并检查图纸不清楚之处，及时与设计院联系，办理洽商

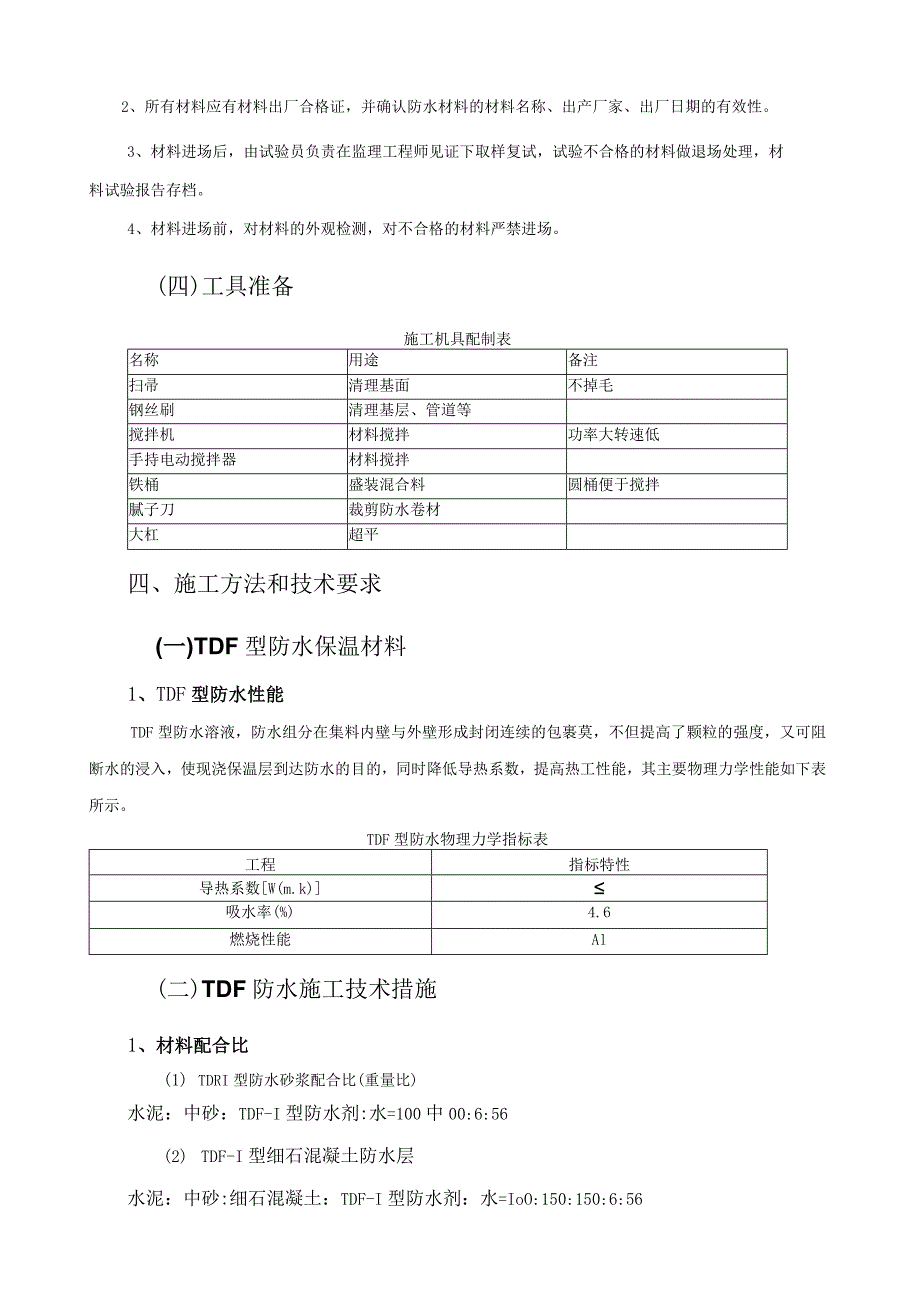

3、变更。2、及时编制防水施工方案，经监理工程师审批同意后，严格按照方案执行。（三）材料准备1、按要求选择TDF型防水材料，根据工程进度提前进场。2、所有材料应有材料出厂合格证，并确认防水材料的材料名称、出产厂家、出厂日期的有效性。3、材料进场后，由试验员负责在监理工程师见证下取样复试，试验不合格的材料做退场处理，材料试验报告存档。4、材料进场前，对材料的外观检测，对不合格的材料严禁进场。(四)工具准备施工机具配制表名称用途备注扫帚清理基面不掉毛钢丝刷清理基层、管道等搅拌机材料搅拌功率大转速低手持电动搅拌器材料搅拌铁桶盛装混合料圆桶便于搅拌腻子刀裁剪防水卷材大杠超平四、施工方法和技术要求(一)TD

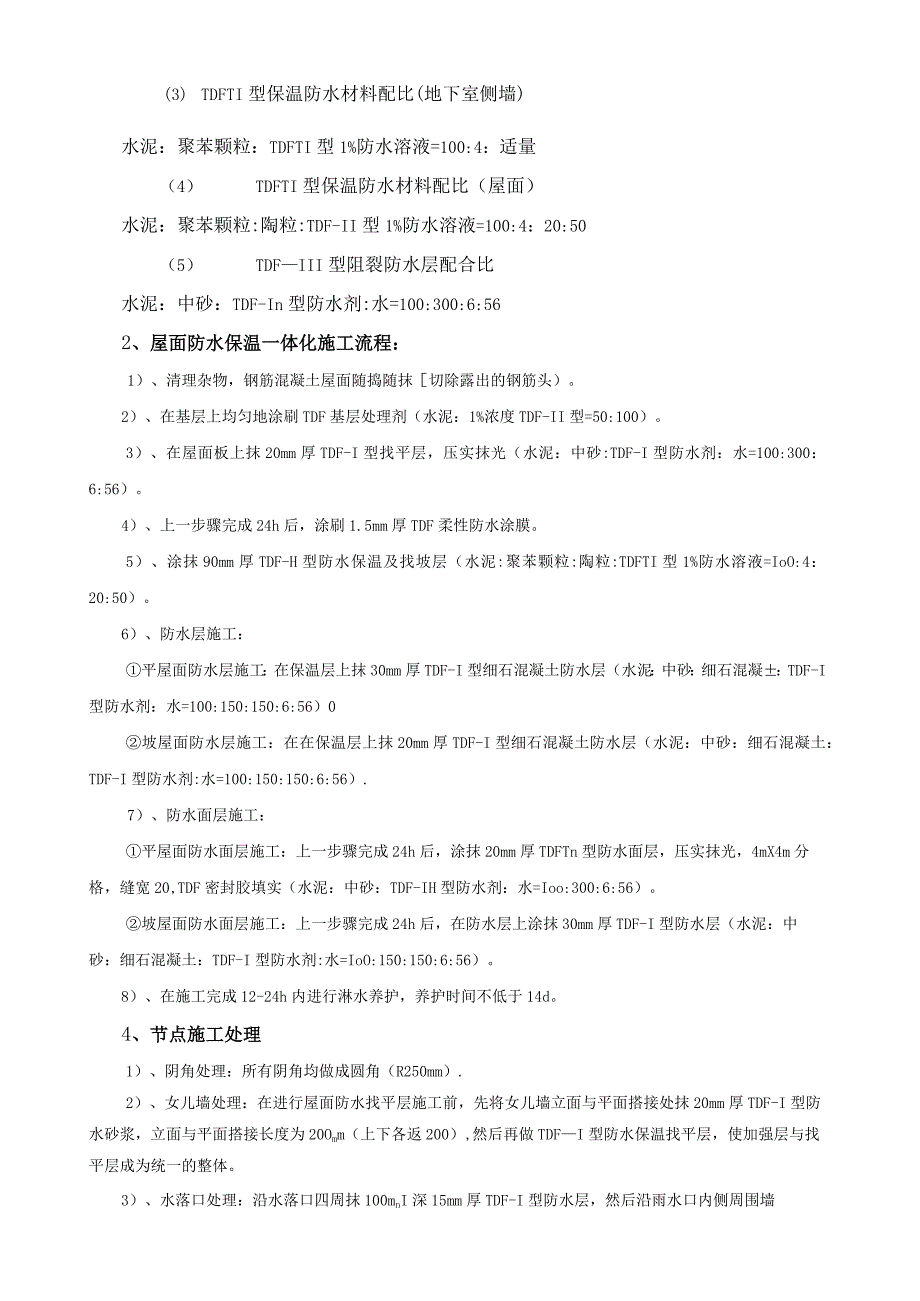

4、F型防水保温材料1、TDF型防水性能TDF型防水溶液，防水组分在集料内壁与外壁形成封闭连续的包裹莫，不但提高了颗粒的强度，又可阻断水的浸入，使现浇保温层到达防水的目的，同时降低导热系数，提高热工性能，其主要物理力学性能如下表所示。TDF型防水物理力学指标表工程指标特性导热系数W(m.k)吸水率(%)4.6燃烧性能Al(二)TDF防水施工技术措施1、材料配合比(1) TDRI型防水砂浆配合比(重量比)水泥：中砂：TDF-I型防水剂:水=100中00:6:56(2) TDF-I型细石混凝土防水层水泥：中砂:细石混凝土：TDF-I型防水剂：水=IoO:150:150:6:56(3) TDFTI型保温
5、防水材料配比(地下室侧墙)水泥：聚苯颗粒：TDFTI型1%防水溶液=100:4：适量（4） TDFTI型保温防水材料配比（屋面）水泥：聚苯颗粒:陶粒:TDF-II型1%防水溶液=100:4：20:50（5） TDFIII型阻裂防水层配合比水泥：中砂：TDF-In型防水剂:水=100:300:6:562、屋面防水保温一体化施工流程：1）、清理杂物，钢筋混凝土屋面随捣随抹切除露出的钢筋头）。2）、在基层上均匀地涂刷TDF基层处理剂（水泥：1%浓度TDF-II型=50:100）。3）、在屋面板上抹20mm厚TDF-I型找平层，压实抹光（水泥：中砂:TDF-I型防水剂：水=100:300：6:56）。
6、4）、上一步骤完成24h后，涂刷1.5mm厚TDF柔性防水涂膜。5）、涂抹90mm厚TDF-H型防水保温及找坡层（水泥:聚苯颗粒:陶粒:TDFTI型1%防水溶液=IoO:4：20:50）。6）、防水层施工：平屋面防水层施工：在保温层上抹30mm厚TDF-I型细石混凝土防水层（水泥：中砂：细石混凝：TDF-I型防水剂：水=100:150:150:6:56）0坡屋面防水层施工：在在保温层上抹20mm厚TDF-I型细石混凝土防水层（水泥：中砂：细石混凝土：TDF-I型防水剂:水=100:150:150:6:56）.7）、防水面层施工：平屋面防水面层施工：上一步骤完成24h后，涂抹20mm厚TDFTn
7、型防水面层，压实抹光，4mX4m分格，缝宽20,TDF密封胶填实（水泥：中砂：TDF-IH型防水剂：水=Ioo:300:6:56）。坡屋面防水面层施工：上一步骤完成24h后，在防水层上涂抹30mm厚TDF-I型防水层（水泥：中砂：细石混凝土：TDF-I型防水剂:水=IoO:150:150:6:56）。8）、在施工完成12-24h内进行淋水养护，养护时间不低于14d。4、节点施工处理1）、阴角处理：所有阴角均做成圆角（R250mm）.2）、女儿墙处理：在进行屋面防水找平层施工前，先将女儿墙立面与平面搭接处抹20mm厚TDF-I型防水砂浆，立面与平面搭接长度为20Omm（上下各返200）,然后再做
8、TDFI型防水保温找平层，使加强层与找平层成为统一的整体。3）、水落口处理：沿水落口四周抹100mnI深15mm厚TDF-I型防水层，然后沿雨水口内侧周围墙壁抹20mm厚TDF-I型找平层，并刷1.5mm厚TDF柔性防水涂膜。4）、天沟：先抹20mm厚TDF-I型找平层，涂刷1.5mm厚TDF柔性防水涂膜，涂膜固化后再抹20mm厚TDF-I型防水层，最后抹15un厚TDFTn型防水面层，天沟与屋面搭接长度N200mm,每道工序间隔48h。5、技术要求及基层处理1）基层外表应平整、坚实、清洁、无浮沉、油污或杂物。施工前浇水充分湿润，但无明水积水。2）、基层外表的破损、疏松、不平、空洞、缝隙等状况
9、，清理后采用TDF-I型找平层填补并抹平。3）、施工前应检查预埋管件、出气孔、排水孔、上人孔是否符合防水施工要求。6、屋面防水施工详图7、水落口节点处理详I屋宿TDF-Il型防水保温90+钢筋混巢土 1208、天沟节点处理详图9、女儿墙节点处理详五、主要管理措施（一）质量保证措面层20声TDF-In现防水而层，压实抹光，4mX5分格，嵬QOjDF密封版填实30厚TDF-I基防水层TDF型防水保温及找坡层1.5,TDF柔性防水潮IZOfTDF-IfiftfM涂新DF基层於理利锹能涯兼土屋面板普符殖抹1）防水工程所使用材料的品种,规格，性能等应符合现行国家产品标准和设计要求。不符合的材料不得在工程
10、中使用。2）防水材料进入施工现场，应按规定进行现场见证抽样复查，复查合格前方可使用。3）施工过程中及施工完毕后，应随时对工程的各个部位，特别是细部构造部位进行检查，发现问题及时修补。4）防水层与基层及各防水层之间必须牢固结合，无脱层空鼓现象，面层外表光滑。5）防水砂浆，保护层的厚度应该应符合设计要求，最小厚度不得低于设计厚度的85%6）屋面外表光滑，接茬平顺，颜色均匀，线脚平直，屋面保温隔热材料粘结牢靠不松散，厚度均匀。7）节点、收头处理：转角，落水口，穿墙管等特殊部位防水层应粘结牢固，附加层，收头等处做法应符合标准和设计要求。8）施工质量验收应严格按照现行国家相关验收标准执行。9）质检监理人
11、员，应按主控工程，一般工程予以检查，不合格的应退工。分项工程完工后应进行验收，不同工种交叉施工时，应进行有效协调，以确保已完工防水层不被人为破坏。（二）技术保证措施1、编制完善、针对性强的防水工程专项施工方案。交底内容齐备、及时、具有较强的操作性。2、及时将洽商、变更以技术交底的形式发放给相关部门。3、为物资部门提供准确防水材料需用量。4、技术员要检验方案和技术交底的执行情况，对重点部位、关键节点要到现场对班组长及操作工人做进一步的现场技术交底。5、相关技术资料要及时收集整理，对不符合要求的材料拒收。六、平安保障措施1、施工现场严禁吸烟，进入施工现场必须戴平安帽，穿长衣胶鞋。严禁饮酒后进入现场
12、。2、施工及管理人员要服从现场平安人员的指挥，严格遵守各项平安规定。3、作业人员要持证上岗，管理人员佩带戴牌。4、防水施工作业时，必须有专职平安员旁站监督。5、施工用的液体材料必须用密封的容器包装，存放材料的库房和施工现场应通风良好。6、施工所用材料多为易燃材料，所以库房要有良好的消防措施，而且存料、配料和施工现场必须严禁烟火。7、施工机具用完后要及时用有机溶剂清洗干净。8、施工所用材料有些有毒，所以施工人员使用时要注意防止沾在皮肤上，假设沾上及时用乙酸乙脂棉纱擦洗，再用肥皂清水清洗。9、雨天、五级风（含五级）以上均不得施工。10、施工现场的电源，用电设备应由持证上岗的电工或专人操作，其他人严
13、禁操作。11、要有消防意识，每天上班前检查一遍消防器材是否齐备。12、要有环保意识，胶粘剂桶等应摆放平稳，防止倾倒，其下应铺垫油布或砂子，防止污染基层或土壤。13、每天施工操作完成后，必须将未用完的材料回收入库，不得随意乱扔。七、环保措施1、胶粘剂桶应在库房内密闭存放，且应摆放平稳，防止倾倒，其下铺砂子，防止污染基层或土壤。2、夜间施工照明必须注意灯光照射角度以防扰民。3、废弃的防水材料、基层处理剂、密封料、燃料等，应统一收集，妥善处置。4、清洗现场机具时不得污染地面，应采取液体接漏收集措施，以重复利用。5、废弃的塑料薄膜、保温材料应及时回收。6、严禁通过后浇带抛撒物品或将楼层清理的垃圾通过后浇带扫到下层。7、后浇带施工缝剔凿的垃圾，应装袋运到指定的地点。8、破损的材料应及时收集，集中消纳。
