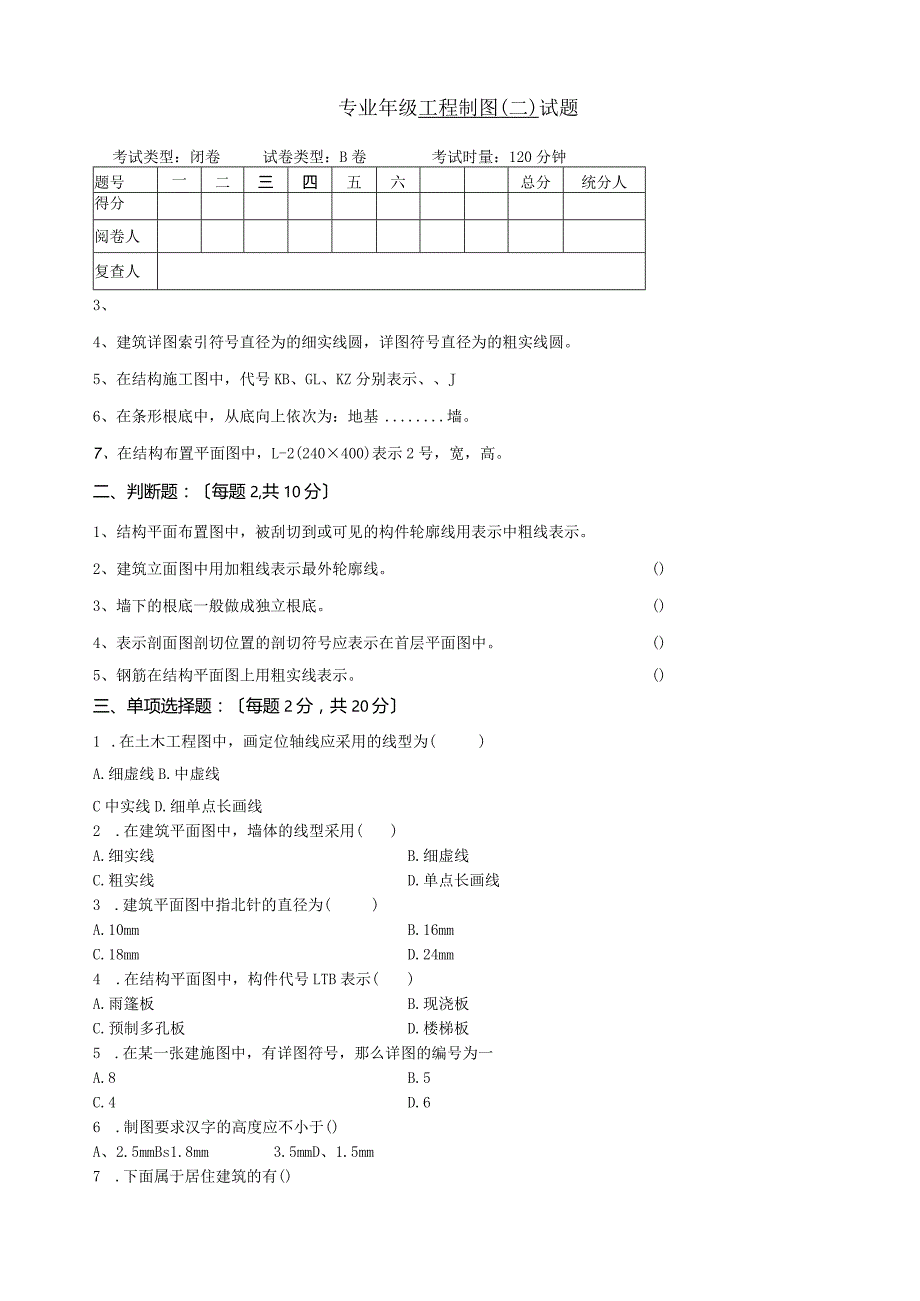

1、专业年级工程制图(二)试题考试类型：闭卷试卷类型：B卷考试时量：120分钟题号一二三四五六总分统分人得分阅卷人复查人3、4、建筑详图索引符号直径为的细实线圆，详图符号直径为的粗实线圆。5、在结构施工图中，代号KB、GL、KZ分别表示、J6、在条形根底中，从底向上依次为：地基墙。7、在结构布置平面图中，L-2(240400)表示2号，宽，高。二、判断题：每题2,共10分1、结构平面布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。2、建筑立面图中用加粗线表示最外轮廓线。()3、墙下的根底一般做成独立根底。()4、表示剖面图剖切位置的剖切符号应表示在首层平面图中。()5、钢筋在结构平面图上用粗
2、实线表示。()三、单项选择题：每题2分，共20分1 .在土木工程图中，画定位轴线应采用的线型为()A.细虚线B.中虚线C中实线D.细单点长画线2 .在建筑平面图中，墙体的线型采用()A.细实线B.细虚线C.粗实线D.单点长画线3 .建筑平面图中指北针的直径为()A.10mmB.16mmC.18mmD.24mm4 .在结构平面图中，构件代号LTB表示()A.雨篷板B.现浇板C.预制多孔板D.楼梯板5 .在某一张建施图中，有详图符号，那么详图的编号为一A.8B.5C.4D.66 .制图要求汉字的高度应不小于()A、2.5mmBs1.8mm3.5mmD、1.5mm7 .下面属于居住建筑的有()A、住

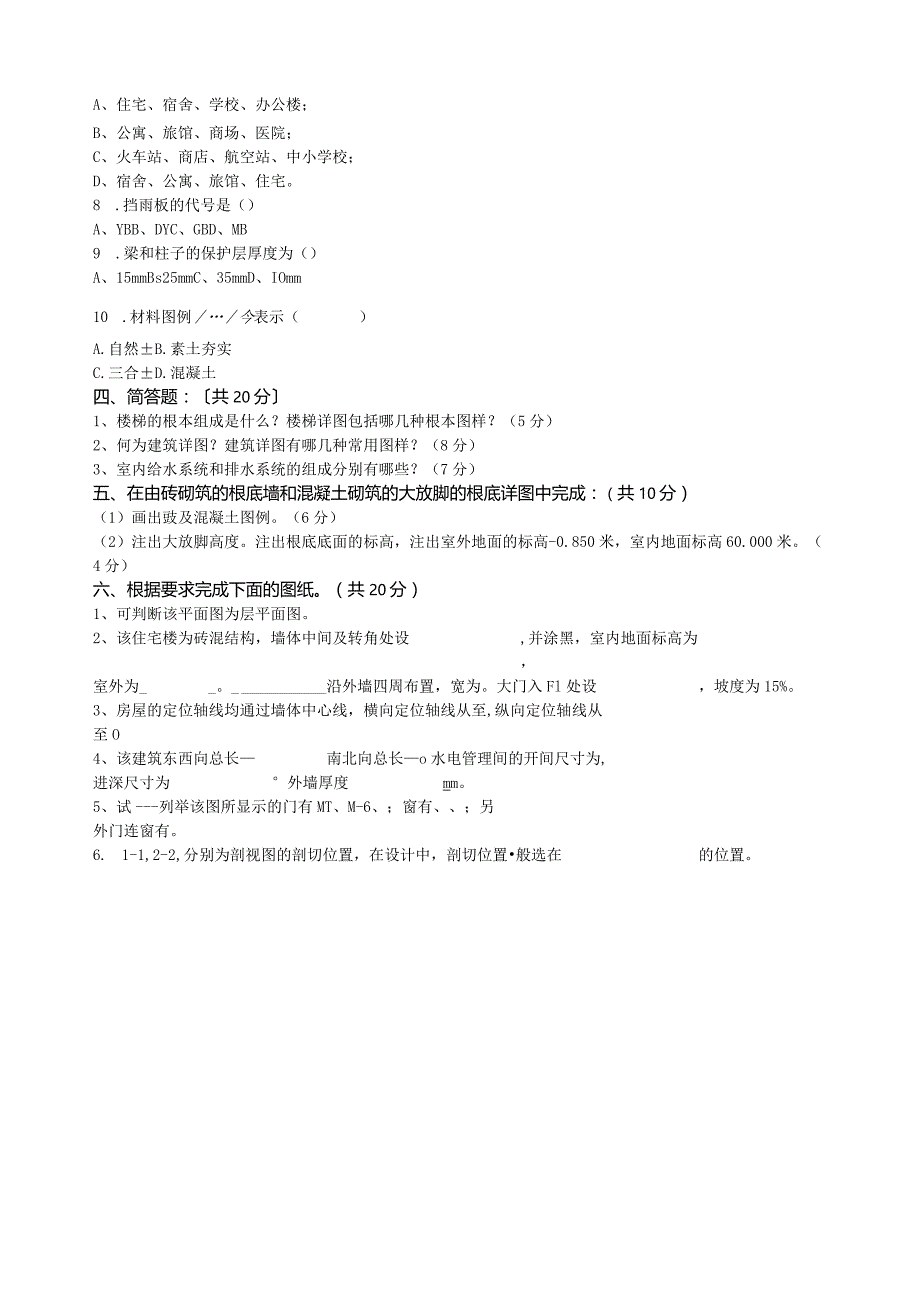

3、宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。8 .挡雨板的代号是（）A、YBB、DYC、GBD、MB9 .梁和柱子的保护层厚度为（）A、15mmBs25mmC、35mmD、IOmm10 .材料图例今表示（）A.自然B.素土夯实C.三合D.混凝土四、简答题：共20分1、楼梯的根本组成是什么？楼梯详图包括哪几种根本图样？（5分）2、何为建筑详图？建筑详图有哪几种常用图样？（8分）3、室内给水系统和排水系统的组成分别有哪些？（7分）五、在由砖砌筑的根底墙和混凝土砌筑的大放脚的根底详图中完成：（共10分）（1）画出豉及混凝土图例。
4、（6分）（2）注出大放脚高度。注出根底底面的标高，注出室外地面的标高-0.850米，室内地面标高60.000米。（4分）六、根据要求完成下面的图纸。（共20分）1、可判断该平面图为层平面图。2、该住宅楼为砖混结构，墙体中间及转角处设,并涂黑，室内地面标高为，室外为_。_沿外墙四周布置，宽为。大门入Fl处设，坡度为15%。3、房屋的定位轴线均通过墙体中心线，横向定位轴线从至,纵向定位轴线从至O4、该建筑东西向总长南北向总长o水电管理间的开间尺寸为,进深尺寸为外墙厚度mm。5、试列举该图所显示的门有MT、M-6、；窗有、；另外门连窗有。6. 1-1,2-2,分别为剖视图的剖切位置，在设计中，剖切位

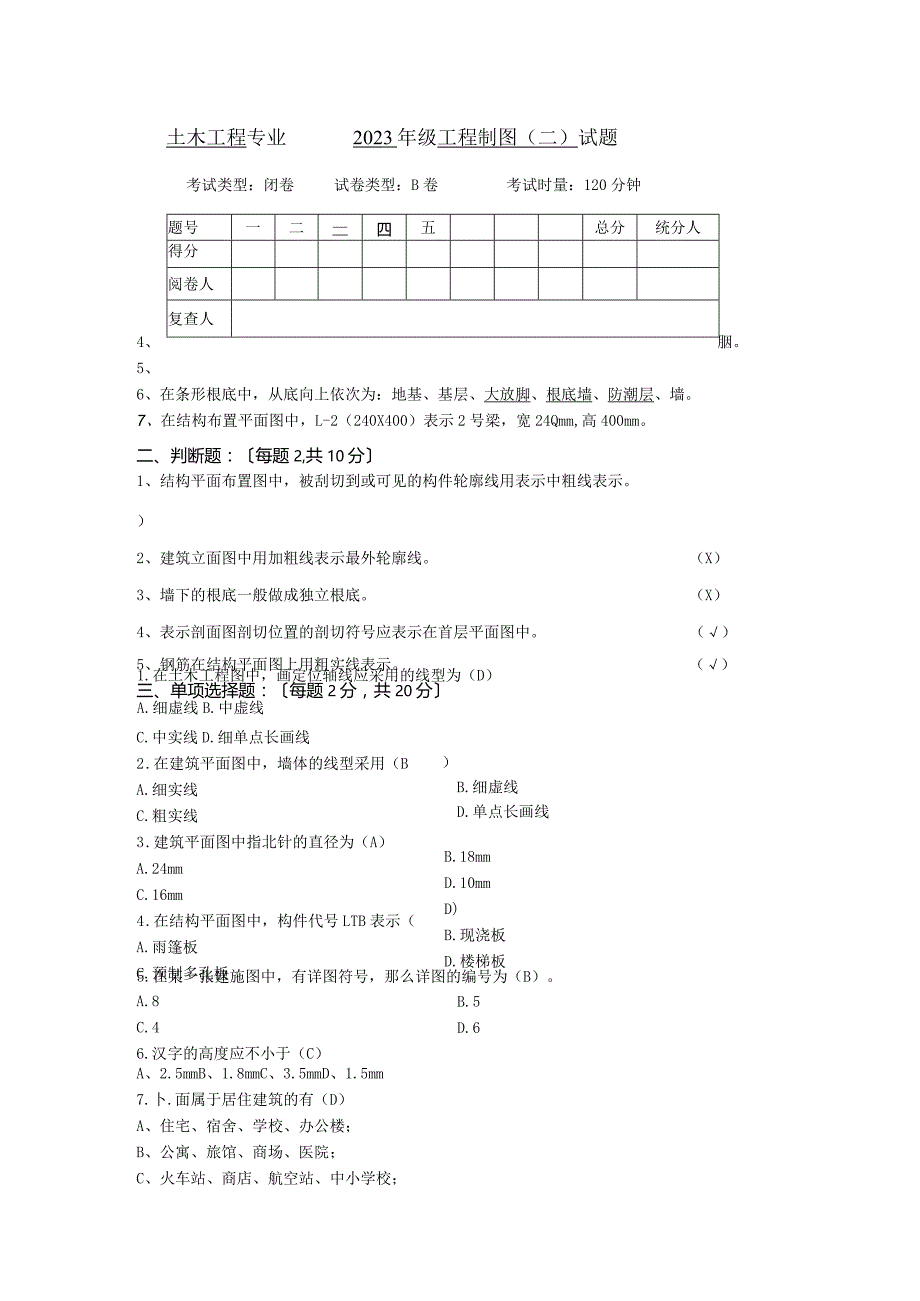

5、置般选在的位置。土木工程专业2023年级工程制图（二）试题题号一二四五总分统分人得分阅卷人复查人考试类型：闭卷试卷类型：B卷考试时量：120分钟4、 胭。5、6、在条形根底中，从底向上依次为：地基、基层、大放脚、根底墙、防潮层、墙。7、在结构布置平面图中，L-2（240X400）表示2号梁，宽24Qmm,高400mm。二、判断题：每题2,共10分1、结构平面布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。）2、建筑立面图中用加粗线表示最外轮廓线。（X）3、墙下的根底一般做成独立根底。（X）4、表示剖面图剖切位置的剖切符号应表示在首层平面图中。（）5、钢筋在结构平面图上用粗实线表示。（）三
6、、单项选择题：每题2分，共20分1.在土木工程图中，画定位轴线应采用的线型为（D）A.细虚线B.中虚线C.中实线D.细单点长画线2 .在建筑平面图中，墙体的线型采用（BA.细实线C.粗实线3 .建筑平面图中指北针的直径为（A）A.24mmC.16mm4 .在结构平面图中，构件代号LTB表示（A.雨篷板C.预制多孔板）B.细虚线D.单点长画线B.18mmD.10mmD)B.现浇板D.楼梯板5.在某一张建施图中，有详图符号，那么详图的编号为（B）。A.8C.46.汉字的高度应不小于（C）B.5D.6A、2.5mmB、1.8mmC、3.5mmD、1.5mm7.卜.面属于居住建筑的有（D）A、住宅、宿
7、舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。8 .挡雨板的代号是（A）A、YBB、DYC、GBD、MB9 .梁和柱子的保护层厚度为（B）An15mmB、25mmCn35mmD、IOmm10 .材料图例行/今表示（B）A.自然土B.素土夯实C.三合土D.混凝土四、简答题：共30分1、楼梯的根本组成是什么？楼梯详图包括哪几种根本图样？（5分）答：楼梯的根本由楼梯梯段、楼梯平台、栏杆和栏板组成。楼梯详图包括楼梯平面图、楼梯剖面图、踏步和栏杆节点详图。2、何为建筑详图？建筑详图有哪几种常用图样？（8分）答：建筑详图是为详细表达建筑节点及
8、建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。3、室内给水系统和排水系统的组成分别有哪些？（7分）答：室内给水系统由以下几局部组成：进户管、水表节点、管道系统水平横管及立管，支管）、给水附件和设备、升压设备、消防水管和消火栓；室内排水系统由以下几局部组成：排水横管、排水立管、排出管、通气管、检查井或化粪池。五、在由砖砌筑的根底墙和混凝土砌筑的大放脚的根底详图中完成：（10分）（1）画出砖及混凝土图例。（2）注出大放脚高度。注出根底底面的标高，注出室外地面的标高-0.850米，室内地面标高60.OoO米。六、根据要
9、求完成下面的图纸。（共20分）1、可判断该平面图为底层平面图。2、该住宅楼为破混结构，墙体中间及转角处设构造柱.，并涂黑，室内地面标高为0.000,室外为-0.300水泥散水沿外墙四周布置，宽为600m.大门入口处设坡道，坡度为15%。3、房屋的定位轴线均通过墙体中心线，横向定位轴线从至13,纵向定位轴线从A至H4、该建筑东西向总长21240,南北向总长10740。水电管理间的开间尺寸为2300,进深尺寸为3800。外墙厚度240mm。5、试一一列举该图所显示的门有M-1、M-6、；窗有C-I、C-2、一C-8；另外门连窗有MC-2。6.1-1,2-2,分别为剖视图的剖切位置，在设计中，剖切位置一般选在楼梯间并通过门窗洞口的位置。
