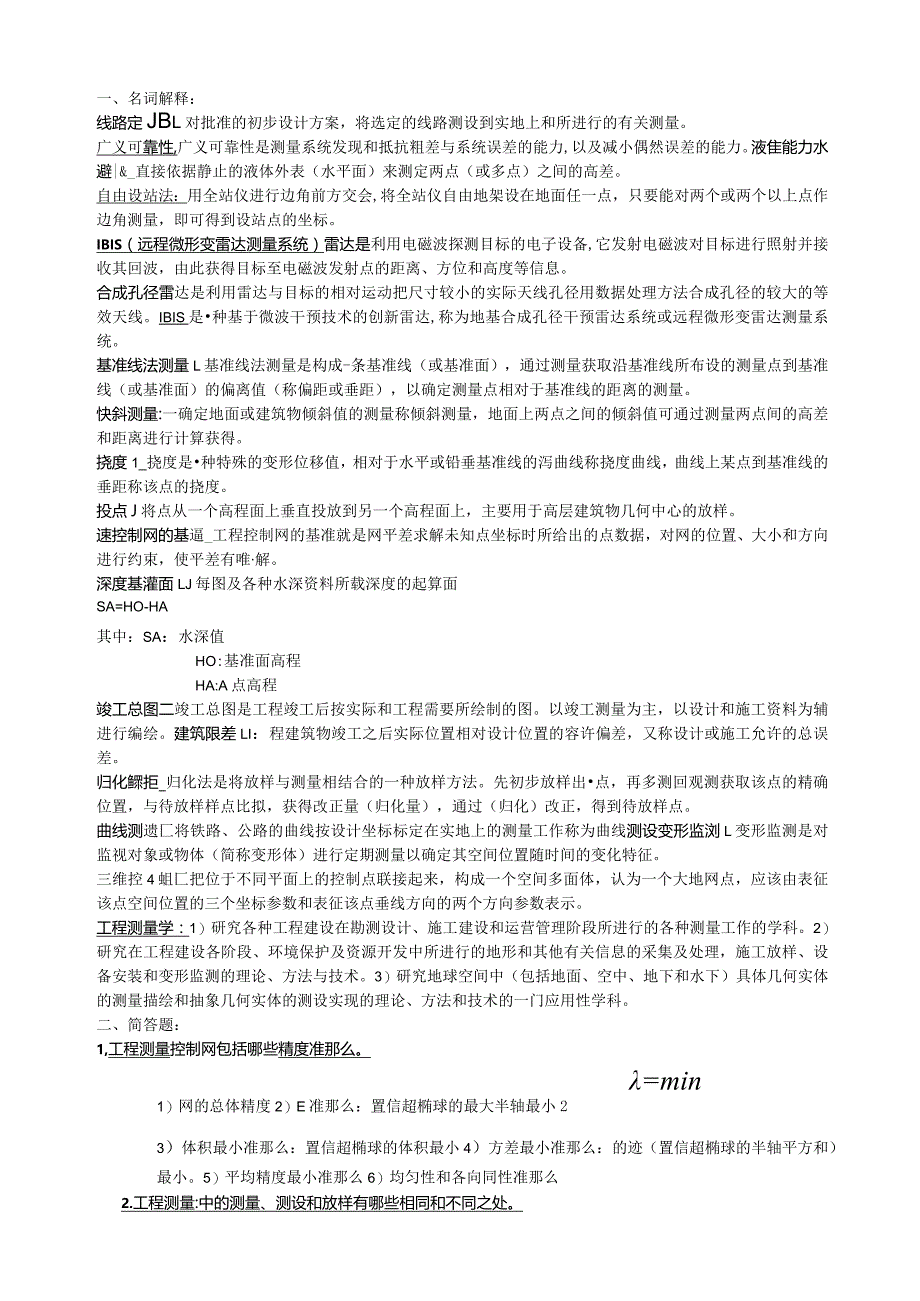

1、一、名词解释：线路定JBl对批准的初步设计方案，将选定的线路测设到实地上和所进行的有关测量。广义可靠性,广义可靠性是测量系统发现和抵抗粗差与系统误差的能力,以及减小偶然误差的能力。液隹能力水避|&_直接依据静止的液体外表（水平面）来测定两点（或多点）之间的高差。自由设站法：用全站仪进行边角前方交会,将全站仪自由地架设在地面任一点，只要能对两个或两个以上点作边角测量，即可得到设站点的坐标。IBIS（远程微形变雷达测量系统）雷达是利用电磁波探测目标的电子设备,它发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、方位和高度等信息。合成孔径雷达是利用雷达与目标的相对运动把尺寸较小
2、的实际天线孔径用数据处理方法合成孔径的较大的等效天线。IBIS是种基于微波干预技术的创新雷达,称为地基合成孔径干预雷达系统或远程微形变雷达测量系统。基准线法测量L基准线法测量是构成-条基准线（或基准面），通过测量获取沿基准线所布设的测量点到基准线（或基准面）的偏离值（称偏距或垂距），以确定测量点相对于基准线的距离的测量。快斜测量:一确定地面或建筑物倾斜值的测量称倾斜测量，地面上两点之间的倾斜值可通过测量两点间的高差和距离进行计算获得。挠度1_挠度是种特殊的变形位移值，相对于水平或铅垂基准线的泻曲线称挠度曲线，曲线上某点到基准线的垂距称该点的挠度。投点J将点从一个高程面上垂直投放到另一个高程面上
3、，主要用于高层建筑物几何中心的放样。速控制网的基逼_工程控制网的基准就是网平差求解未知点坐标时所给出的点数据，对网的位置、大小和方向进行约束，使平差有唯解。深度基灌面LJ每图及各种水深资料所载深度的起算面SA=HO-HA其中：SA：水深值HO:基准面高程HA:A点高程竣工总图二竣工总图是工程竣工后按实际和工程需要所绘制的图。以竣工测量为主，以设计和施工资料为辅进行编绘。建筑限差LI：程建筑物竣工之后实际位置相对设计位置的容许偏差，又称设计或施工允许的总误差。归化鳏拒_归化法是将放样与测量相结合的一种放样方法。先初步放样出点，再多测回观测获取该点的精确位置，与待放样样点比拟，获得改正量（归化量）
4、，通过（归化）改正，得到待放样点。曲线测遗匚将铁路、公路的曲线按设计坐标标定在实地上的测量工作称为曲线测设变形监浏L变形监测是对监视对象或物体（简称变形体）进行定期测量以确定其空间位置随时间的变化特征。三维控4蛆匚把位于不同平面上的控制点联接起来，构成一个空间多面体，认为一个大地网点，应该由表征该点空间位置的三个坐标参数和表征该点垂线方向的两个方向参数表示。工程测量学：1）研究各种工程建设在勘测设计、施工建设和运营管理阶段所进行的各种测量工作的学科。2）研究在工程建设各阶段、环境保护及资源开发中所进行的地形和其他有关信息的采集及处理，施工放样、设备安装和变形监测的理论、方法与技术。3）研究地球

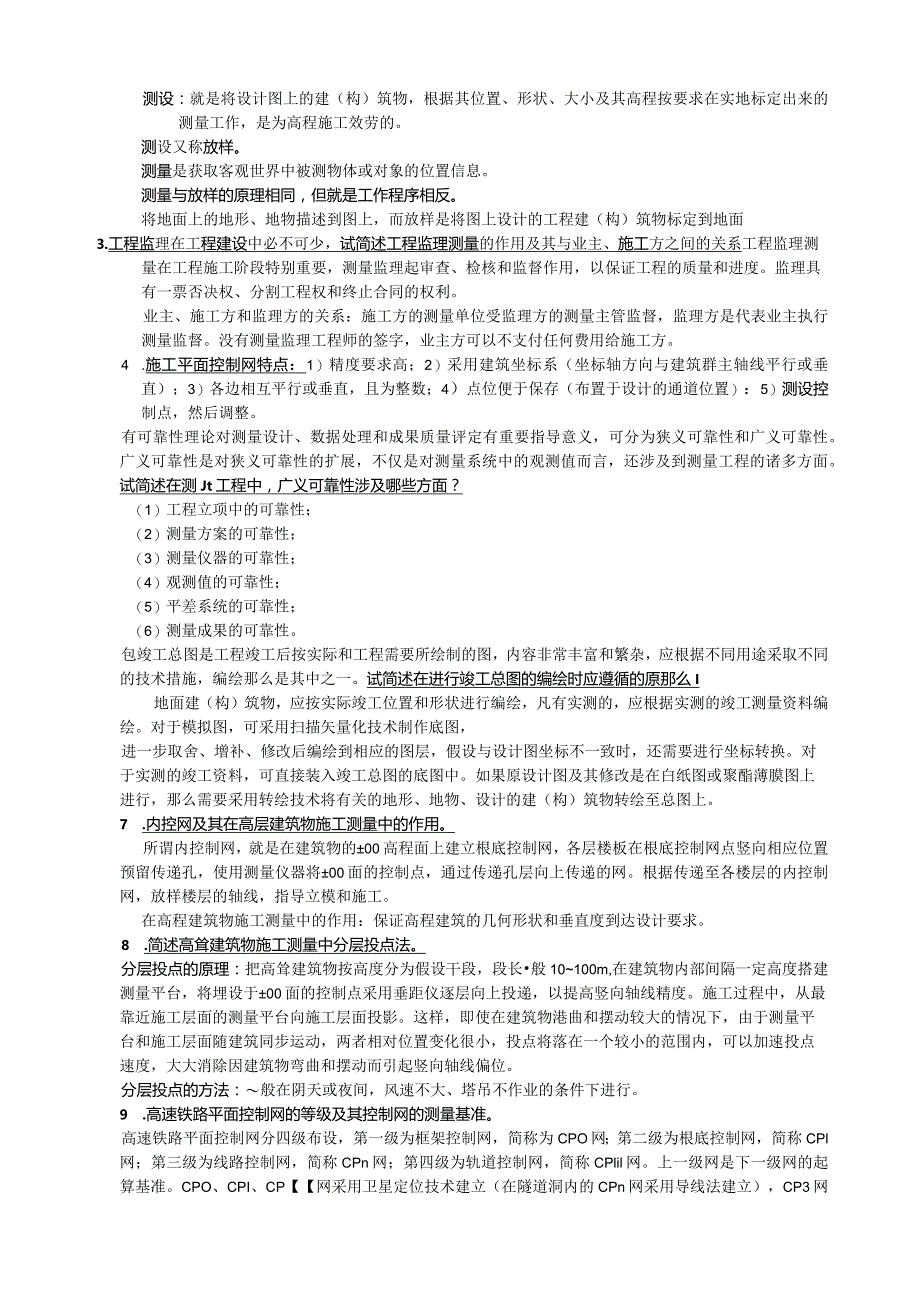

5、空间中（包括地面、空中、地下和水下）具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。二、简答题：1,工程测量控制网包括哪些精度准那么。=min1）网的总体精度2）E准那么：置信超椭球的最大半轴最小23）体积最小准那么：置信超椭球的体积最小4）方差最小准那么：的迹（置信超椭球的半轴平方和）最小。5）平均精度最小准那么6）均匀性和各向同性准那么2.工程测量:中的测量、测设和放样有哪些相同和不同之处。测设：就是将设计图上的建（构）筑物，根据其位置、形状、大小及其高程按要求在实地标定出来的测量工作，是为高程施工效劳的。测设又称放样。测量是获取客观世界中被测物体或对象的
6、位置信息。测量与放样的原理相同，但就是工作程序相反。将地面上的地形、地物描述到图上，而放样是将图上设计的工程建（构）筑物标定到地面3.工程监理在工程建设中必不可少，试简述工程监理测量的作用及其与业主、施工方之间的关系工程监理测量在工程施工阶段特别重要，测量监理起审查、检核和监督作用，以保证工程的质量和进度。监理具有一票否决权、分割工程权和终止合同的权利。业主、施工方和监理方的关系：施工方的测量单位受监理方的测量主管监督，监理方是代表业主执行测量监督。没有测量监理工程师的签字，业主方可以不支付任何费用给施工方。4 .施工平面控制网特点：1）精度要求高；2）采用建筑坐标系（坐标轴方向与建筑群主轴线
7、平行或垂直）；3）各边相互平行或垂直，且为整数；4）点位便于保存（布置于设计的通道位置）：5）测设控制点，然后调整。有可靠性理论对测量设计、数据处理和成果质量评定有重要指导意义，可分为狭义可靠性和广义可靠性。广义可靠性是对狭义可靠性的扩展，不仅是对测量系统中的观测值而言，还涉及到测量工程的诸多方面。试简述在测Jt工程中，广义可靠性涉及哪些方面？（1）工程立项中的可靠性；（2）测量方案的可靠性；（3）测量仪器的可靠性；（4）观测值的可靠性；（5）平差系统的可靠性；（6）测量成果的可靠性。包竣工总图是工程竣工后按实际和工程需要所绘制的图，内容非常丰富和繁杂，应根据不同用途采取不同的技术措施，编绘那
8、么是其中之一。试简述在进行竣工总图的编绘时应遵循的原那么I地面建（构）筑物，应按实际竣工位置和形状进行编绘，凡有实测的，应根据实测的竣工测量资料编绘。对于模拟图，可采用扫描矢量化技术制作底图，进一步取舍、增补、修改后编绘到相应的图层，假设与设计图坐标不一致时，还需要进行坐标转换。对于实测的竣工资料，可直接装入竣工总图的底图中。如果原设计图及其修改是在白纸图或聚酯薄膜图上进行，那么需要采用转绘技术将有关的地形、地物、设计的建（构）筑物转绘至总图上。7 .内控网及其在高层建筑物施工测量中的作用。所谓内控制网，就是在建筑物的00高程面上建立根底控制网，各层楼板在根底控制网点竖向相应位置预留传递孔，使
9、用测量仪器将00面的控制点，通过传递孔层向上传递的网。根据传递至各楼层的内控制网，放样楼层的轴线，指导立模和施工。在高程建筑物施工测量中的作用：保证高程建筑的几何形状和垂直度到达设计要求。8 .简述高耸建筑物施工测量中分层投点法。分层投点的原理：把高耸建筑物按高度分为假设干段，段长般10100m,在建筑物内部间隔一定高度搭建测量平台，将埋设于00面的控制点采用垂距仪逐层向上投递，以提高竖向轴线精度。施工过程中，从最靠近施工层面的测量平台向施工层面投影。这样，即使在建筑物港曲和摆动较大的情况下，由于测量平台和施工层面随建筑同步运动，两者相对位置变化很小，投点将落在一个较小的范围内，可以加速投点速

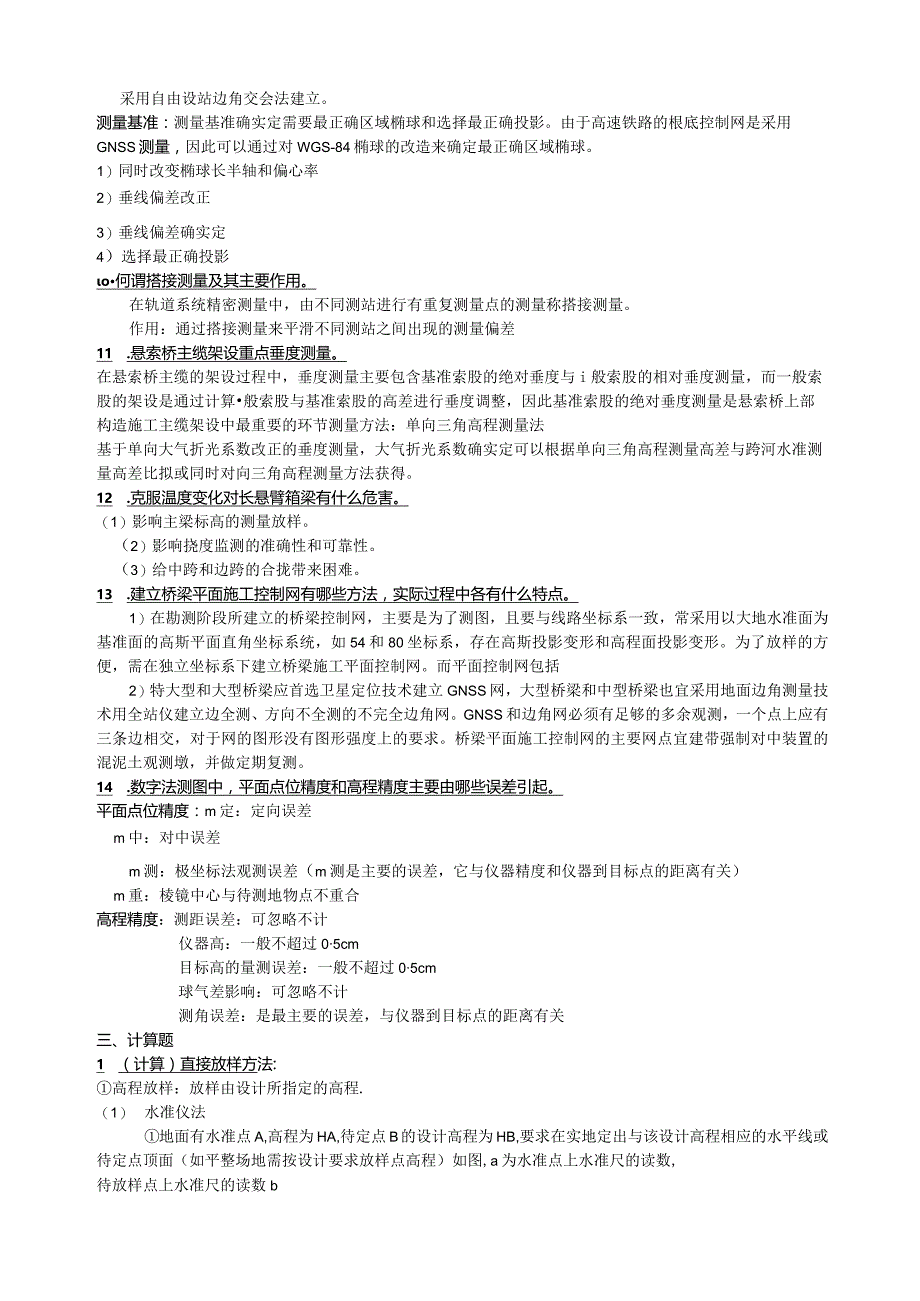

10、度，大大消除因建筑物弯曲和摆动而引起竖向轴线偏位。分层投点的方法：般在阴天或夜间，风速不大、塔吊不作业的条件下进行。9 .高速铁路平面控制网的等级及其控制网的测量基准。高速铁路平面控制网分四级布设，第一级为框架控制网，简称为CPO网；第二级为根底控制网，简称CPl网；第三级为线路控制网，简称CPn网；第四级为轨道控制网，简称CPlil网。上一级网是下一级网的起算基准。CPO、CPI、CP【网采用卫星定位技术建立（在隧道洞内的CPn网采用导线法建立），CP3网采用自由设站边角交会法建立。测量基准：测量基准确实定需要最正确区域椭球和选择最正确投影。由于高速铁路的根底控制网是采用GNSS测量，因此可
11、以通过对WGS-84椭球的改造来确定最正确区域椭球。1）同时改变椭球长半轴和偏心率2）垂线偏差改正3）垂线偏差确实定4）选择最正确投影o何谓搭接测量及其主要作用。在轨道系统精密测量中，由不同测站进行有重复测量点的测量称搭接测量。作用：通过搭接测量来平滑不同测站之间出现的测量偏差11 .悬索桥主缆架设重点垂度测量。在悬索桥主缆的架设过程中，垂度测量主要包含基准索股的绝对垂度与i般索股的相对垂度测量，而一般索股的架设是通过计算般索股与基准索股的高差进行垂度调整，因此基准索股的绝对垂度测量是悬索桥上部构造施工主缆架设中最重要的环节测量方法：单向三角高程测量法基于单向大气折光系数改正的垂度测量，大气折
12、光系数确实定可以根据单向三角高程测量高差与跨河水准测量高差比拟或同时对向三角高程测量方法获得。12 .克服温度变化对长悬臂箱梁有什么危害。（1）影响主梁标高的测量放样。（2）影响挠度监测的准确性和可靠性。（3）给中跨和边跨的合拢带来困难。13 .建立桥梁平面施工控制网有哪些方法，实际过程中各有什么特点。1）在勘测阶段所建立的桥梁控制网，主要是为了测图，且要与线路坐标系一致，常采用以大地水准面为基准面的高斯平面直角坐标系统，如54和80坐标系，存在高斯投影变形和高程面投影变形。为了放样的方便，需在独立坐标系下建立桥梁施工平面控制网。而平面控制网包括2）特大型和大型桥梁应首选卫星定位技术建立GNS
13、S网，大型桥梁和中型桥梁也宜采用地面边角测量技术用全站仪建立边全测、方向不全测的不完全边角网。GNSS和边角网必须有足够的多余观测，一个点上应有三条边相交，对于网的图形没有图形强度上的要求。桥梁平面施工控制网的主要网点宜建带强制对中装置的混泥土观测墩，并做定期复测。14 .数字法测图中，平面点位精度和高程精度主要由哪些误差引起。平面点位精度：m定：定向误差m中：对中误差m测：极坐标法观测误差（m测是主要的误差，它与仪器精度和仪器到目标点的距离有关）m重：棱镜中心与待测地物点不重合高程精度：测距误差：可忽略不计仪器高：一般不超过05cm目标高的量测误差：一般不超过05cm球气差影响：可忽略不计测
14、角误差：是最主要的误差，与仪器到目标点的距离有关三、计算题1 （计算）直接放样方法:高程放样：放样由设计所指定的高程.（1） 水准仪法地面有水准点A,高程为HA,待定点B的设计高程为HB,要求在实地定出与该设计高程相应的水平线或待定点顶面（如平整场地需按设计要求放样点高程）如图,a为水准点上水准尺的读数,待放样点上水准尺的读数b计算式：b=（HA+a）-HB当放样高程HB高于仪器视线时（如放样地铁隧道管顶标高时），可以把尺子底向上，即用“倒尺法放样。如图计算式：b=HB-（HA+a）当放样的高程点与水准点之间的高差很大时（如向深基坑或高楼传递高程时），可以用悬挂钢尺代替水准尺，以放样设计高程*
