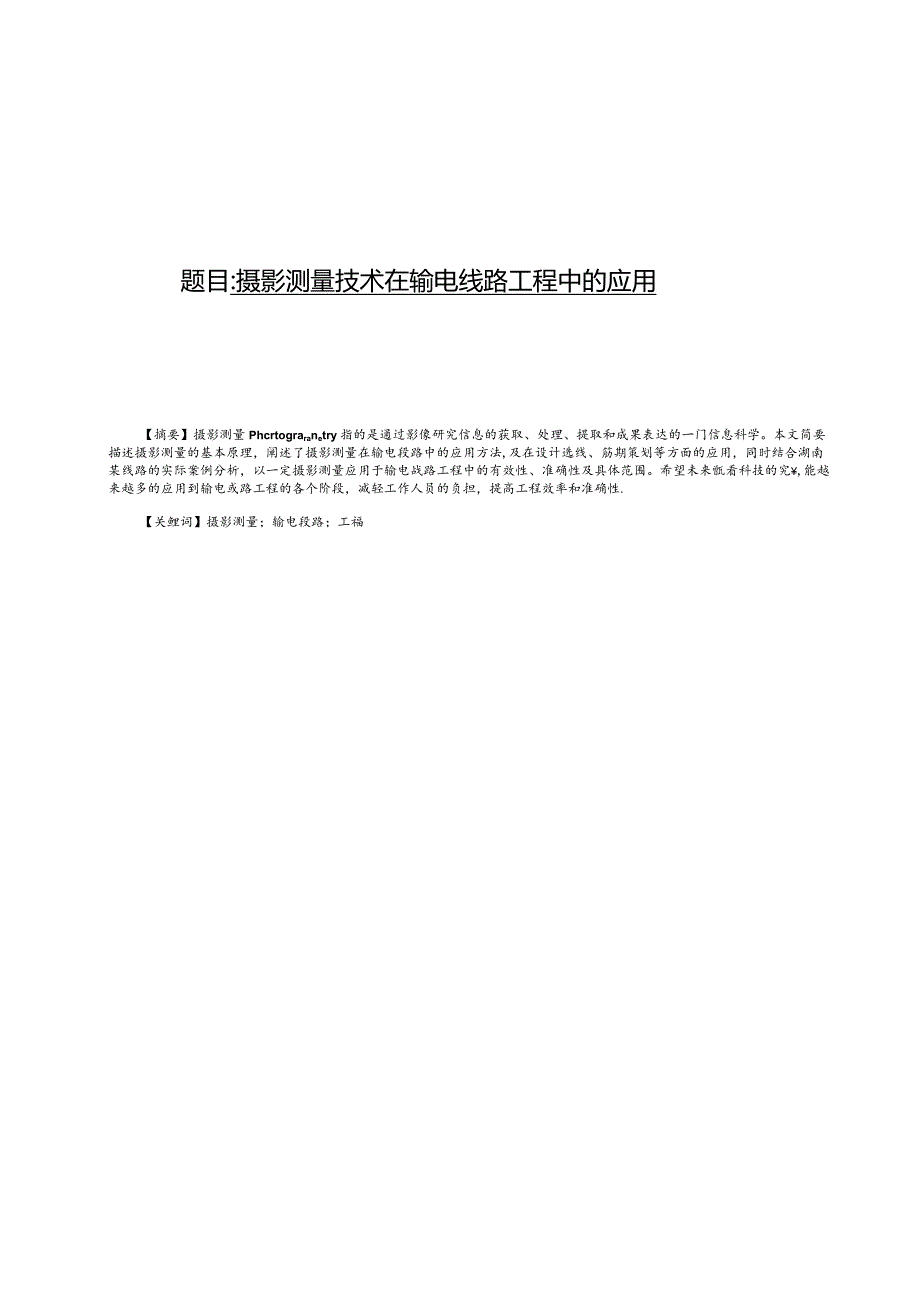

1、题目:摄影测量技术在输电线路工程中的应用【摘要】摄影测量Phcrtograranetry指的是通过影像研究信息的获取、处理、提取和成果表达的一门信息科学。本文简要描述摄影测量的基本原理，阐述了摄影测量在输电段路中的应用方法,及在设计选线、筋期策划等方面的应用，同时结合湖南某线路的实际案例分析，以一定摄影测量应用于输电战路工程中的有效性、准确性及具体范围。希望未来甑看科技的究,能越来越多的应用到输电或路工程的各个阶段，减轻工作人员的负担，提高工程效率和准确性.【关鲤词】摄影测量；输电段路；工福目录1引言11.1研究背景11.2研究意义11.3国内外目前发展水平12摄影测量在输电线路设计选线中的应

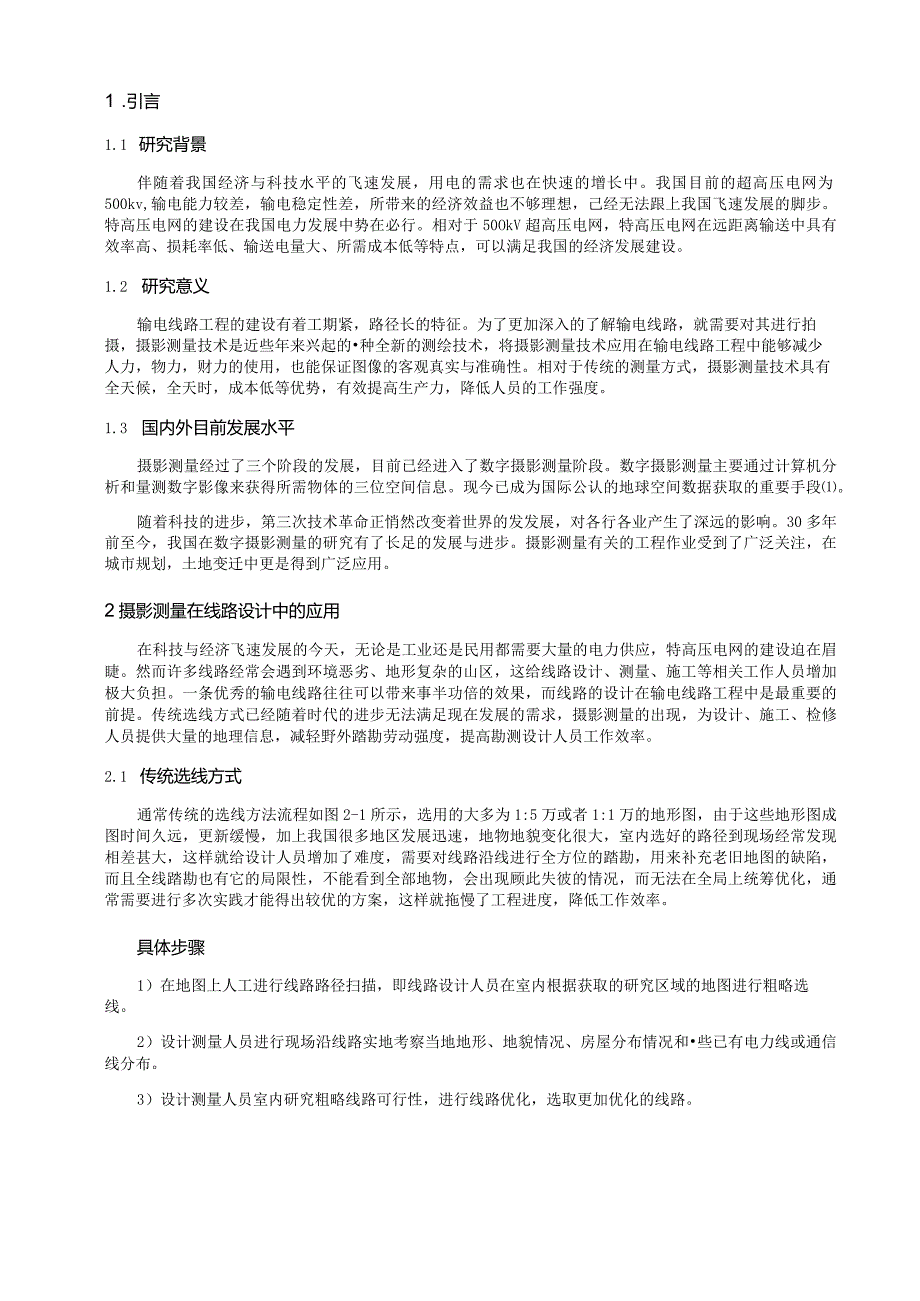

2、用11.1 传统的选线方法12. 2摄影测量选线方式23摄影测量在线路测量中的应用33.1线路测量任务33. 2摄影测量与线路测量的结合33. 3摄影测量与线路测量的结合的优势33. 4摄影测量与线路测量的结合的具体步骤34实例分析一摄影测量在酒湖800kv线路工程中的应用43.1 工程概况43.2 坐标及高程系统44. 3相关数字摄影测量步骤44. 4终勘定位74. 5摄影测量断面点的精度分析84. 6注意事项95总结9致谢9参考文献101 .引言1.1 研究背景伴随着我国经济与科技水平的飞速发展，用电的需求也在快速的增长中。我国目前的超高压电网为500kv,输电能力较差，输电稳定性差，所带
3、来的经济效益也不够理想，己经无法跟上我国飞速发展的脚步。特高压电网的建设在我国电力发展中势在必行。相对于50OkV超高压电网，特高压电网在远距离输送中具有效率高、损耗率低、输送电量大、所需成本低等特点，可以满足我国的经济发展建设。1.2 研究意义输电线路工程的建设有着工期紧，路径长的特征。为了更加深入的了解输电线路，就需要对其进行拍摄，摄影测量技术是近些年来兴起的种全新的测绘技术，将摄影测量技术应用在输电线路工程中能够减少人力，物力，财力的使用，也能保证图像的客观真实与准确性。相对于传统的测量方式，摄影测量技术具有全天候，全天时，成本低等优势，有效提高生产力，降低人员的工作强度。1.3 国内外
4、目前发展水平摄影测量经过了三个阶段的发展，目前已经进入了数字摄影测量阶段。数字摄影测量主要通过计算机分析和量测数字影像来获得所需物体的三位空间信息。现今已成为国际公认的地球空间数据获取的重要手段。随着科技的进步，第三次技术革命正悄然改变着世界的发发展，对各行各业产生了深远的影响。30多年前至今，我国在数字摄影测量的研究有了长足的发展与进步。摄影测量有关的工程作业受到了广泛关注，在城市规划，土地变迁中更是得到广泛应用。2摄影测量在线路设计中的应用在科技与经济飞速发展的今天，无论是工业还是民用都需要大量的电力供应，特高压电网的建设迫在眉睫。然而许多线路经常会遇到环境恶劣、地形复杂的山区，这给线路设
5、计、测量、施工等相关工作人员增加极大负担。一条优秀的输电线路往往可以带来事半功倍的效果，而线路的设计在输电线路工程中是最重要的前提。传统选线方式已经随着时代的进步无法满足现在发展的需求，摄影测量的出现，为设计、施工、检修人员提供大量的地理信息，减轻野外踏勘劳动强度，提高勘测设计人员工作效率。2.1 传统选线方式通常传统的选线方法流程如图2-1所示，选用的大多为1:5万或者1:1万的地形图，由于这些地形图成图时间久远，更新缓慢，加上我国很多地区发展迅速，地物地貌变化很大，室内选好的路径到现场经常发现相差甚大，这样就给设计人员增加了难度，需要对线路沿线进行全方位的踏勘，用来补充老旧地图的缺陷，而且
6、全线踏勘也有它的局限性，不能看到全部地物，会出现顾此失彼的情况，而无法在全局上统筹优化，通常需要进行多次实践才能得出较优的方案，这样就拖慢了工程进度，降低工作效率。具体步骤1）在地图上人工进行线路路径扫描，即线路设计人员在室内根据获取的研究区域的地图进行粗略选线。2）设计测量人员进行现场沿线路实地考察当地地形、地貌情况、房屋分布情况和些已有电力线或通信线分布。3）设计测量人员室内研究粗略线路可行性，进行线路优化，选取更加优化的线路。4）结合上述外业及室内的调查分析，以及考虑相应的成本因素，最后确定线路的最佳设计方案。图2-1传统选线方式示意图2. 2摄影测量选线方式利用上述传统选线方式进行电力
7、线路的设计所需掌握的相关资料十分庞大，精度要求往往难以得到满足，一条最优化线路的产生，对线路沿线经过的区域地形、地貌、地物以及地质概况需要十分的了解掌握。摄影测量具有空间分辨率高、覆盖范围广、时效性强、信息量大、处理的技术手段先进、具有连续观测等特点。对于地面情况具有真实表达且覆盖区域较大的摄影测量技术而言在线路设计中则具有良好的辅助效果。对线路设计的质量有了很大程度上的提高及线路设计所需要的成本得到极大的降低。具体步骤在大致设计路径上进行航空摄影。航测外控测量，采集相关数据。进行相关的内业加密。对测区内的交叉跨越和房屋进行统计。设计人员进行选线，确定最佳线路方案。3.摄影测量在线路测量中的应
8、用3.1线路测量任务线路测量的主要任务包括：线路选定线，确定沿线转角塔和直线塔位置得到三维坐标，进行线路沿线关键平断面点的测量，并测量塔基断面图。最后，采用“架空送电线路测量软件（35-RJ-Y144）”进行线路平断面图的绘制、编辑并生成正确的平断面图及相关塔位坐标和图形数据文件，提供设计使用。3. 2摄影测量与线路测量的结合在1：5000的正射影像图下，进行输电线路路径选定优化，对选定线路沿线及左右边线进行断面数据采集，采集断面数据时需注意地形、地貌和地物的影响，对采集步长进行适当的调整。对己选定的线路路径进行平面图量测，可以得到沿线的断面数据，线路路径沿线杆塔位置，转角角度，交叉跨越点，累
9、距和高程。根据摄影测量所得的数据，测量外业人员进行外业测量减少测量工作量，再根据测量外业人员实地测得的数据进行校核（以实地测量为准）。3. 3摄影测量与线路测量结合的优势1）利于路径优化。因为设计人员进行设计选线时是在计算机上高分辨率的情况下进行的，可以直观的看清线路沿线的地形地貌和对线路存在影响的地物，更容易的对线路路径进行对比，并进行调整。可以减少森林田地资源的盲目破坏，房屋的拆迁，人口的迁移，还可以进行杆塔位优化，减少转角。故而选出的路径方案基本就是最佳路径方案。2）生产效率提高。在设计人员确定线路路径后，可以在较短的时间内采集完沿线的杆塔位位置等定位数据，并根据平断面数据制成平断面图。
10、测绘外业人员根据所得数据利用RTK进行放进行外业一次终堪定位，进行平断面点数据采集时，只需要对关键点进行采集，再进行内业校核，大大降低测量技术人员的工作强度。3）减少勘测差错。因为设计人员进行设计选线时是在计算机上高分辨率的情况下进行的，可以避免测绘专业人员在外业测量中经常出现漏测少测的缺点，对于边线，平断面危险点进行更好的控制，减少勘测带来的误差。4）专业知识的要求较低。由于系统的高度自动化，整个操作流程所需人工操作较少，所需的专业知识也相对减少，所以即使是非摄影测量专业人员经过相关的培训与锻炼，也可以独立完成数字化成图。4. 4具体步骤（1）测绘专业技术人员在电气专业设计人员配合下，在影像
11、图中定出线路的路径。在线路路径中确定转角塔位置，并提取转角塔位的位置坐标及高程。(2)使用VirtUOZO全数字摄影测量系统对已得到的输电线路路径和路径的转角生成转角文件、平面矢量图和正射影像路径图。(3)使用VirtUoZO全数字摄影测量系统对选定线路沿线进行平断面数据采集以及边线的平断面数据采集。(4)使用VirtUoZo全数字摄影测量系统对选定线路沿线的地物，地貌等进行测量，。(5)利用VirtUOZO全数字摄影测量系统生成的线路沿线及左右边线的平断面数据采用“架空送电线路测量软件(35-RJ-Y144)”进行线路平断面图的绘制可。(6)利用VirtUOZO全数字摄影测量系统生成的线路沿
12、线的地物，地貌生成平面图。(7)测绘专业技术人员依据已得到的输电线路路径，转角坐标，平断面图，左右边线的平断面图及其地物地貌平面图进行现场实地勘测，对一些重要的平断面点进行校核，对沿线路路径的交叉跨越进行测量3(8)结合外业采集数据与摄影测量成果进行成果输出。4实例分析一摄影测量在酒湖80OkV线路工程中的应用4.1工程概况酒泉湖南80OkV特高压直流输电线路工程起点为甘肃酒泉桥湾换流站，终点为湖南湘潭换流站。线路航空距离2062.5km,路径全长约2369.6km,线路曲折系数1.137。线路途经甘肃、陕西、重庆、湖北、湖南4省1直辖市，沿线海拔在0310Onl之间。本文所取数据取自20标段
13、的勘测设计工作，20标段起于湖南省益阳市桃江县龙肚湾，止于长沙市宁乡县花屋湾，路径长度约为96.6km,曲折系数1.16,线路按单回双极架设，途经湖南省益阳市所属的桃江县、长沙市所属的宁乡县。线路总体呈北至南走向，海拔高程在。450m,沿线以平地、丘陵为主，地形比例为：泥沼30.3%、山地26.5%、丘陵43.2%；交通条件一般。4. 2坐标及高程系统本工程采用1954年北京坐标系，中央子午线111,1985年国家高程基准。线路沿线布设的线路主控网点和加密网点，除了采用1954年北京坐标系和1985年国家高程基准下的成果，还需提供WGS84坐标系统下的坐标，以利于本阶段RTK放样和定位。4.
14、3相关数字摄影测量步骤本次航空摄影测量已由北京洛斯达统一完成，外控及调绘已由北京洛斯达统一完成。在本段工程沿线按照E级GPS控制点的要求布设主控网点15个，分别为KTO3KT16,联测高等级已知GPS点一个G017o在使用前应经专业人员查验，查验合格后，方可使用。控制点坐标如表4-1：表4T部分控制点坐标占号XYHKT03627129.74003099282.6289118.30KT04628136.36233102337.6700140.17KT05628349.89153105185.8001151.92KT06628602.06103107491.3668103.28KT07628389
