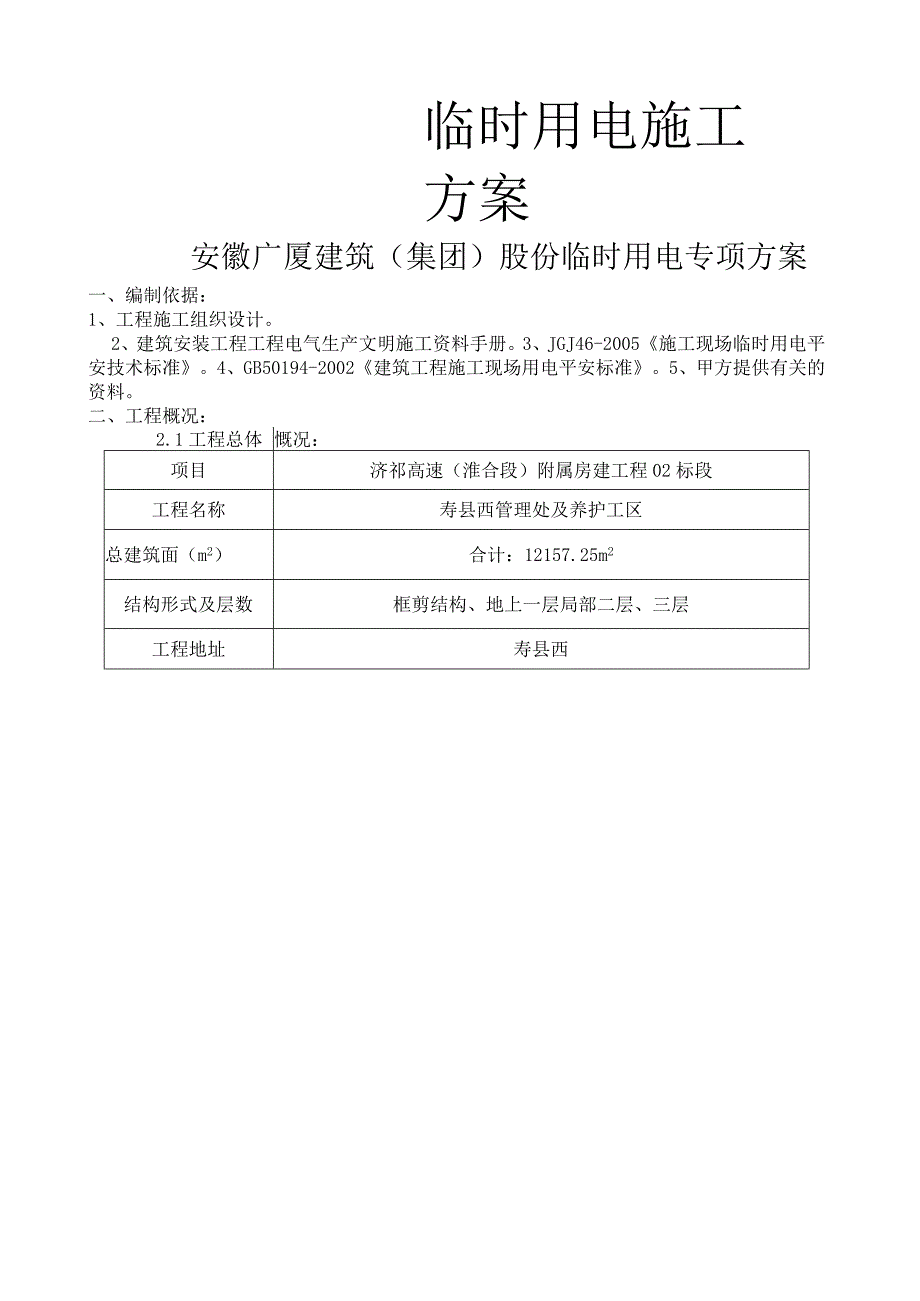

1、临时用电施工方案安徽广厦建筑（集团）股份临时用电专项方案一、编制依据：1、工程施工组织设计。2、建筑安装工程工程电气生产文明施工资料手册。3、JGJ46-2005施工现场临时用电平安技术标准。4、GB50194-2002建筑工程施工现场用电平安标准。5、甲方提供有关的资料。二、工程概况：2.1工程总体彳慨况：项目济祁高速（淮合段）附属房建工程02标段工程名称寿县西管理处及养护工区总建筑面（m2）合计：12157.25m2结构形式及层数框剪结构、地上一层局部二层、三层工程地址寿县西建设单位安徽省交通控制集团设计单位安徽省建筑规划设计研究总院股份监理单位安徽省公路建设工程监理有限责任公司施工单位安

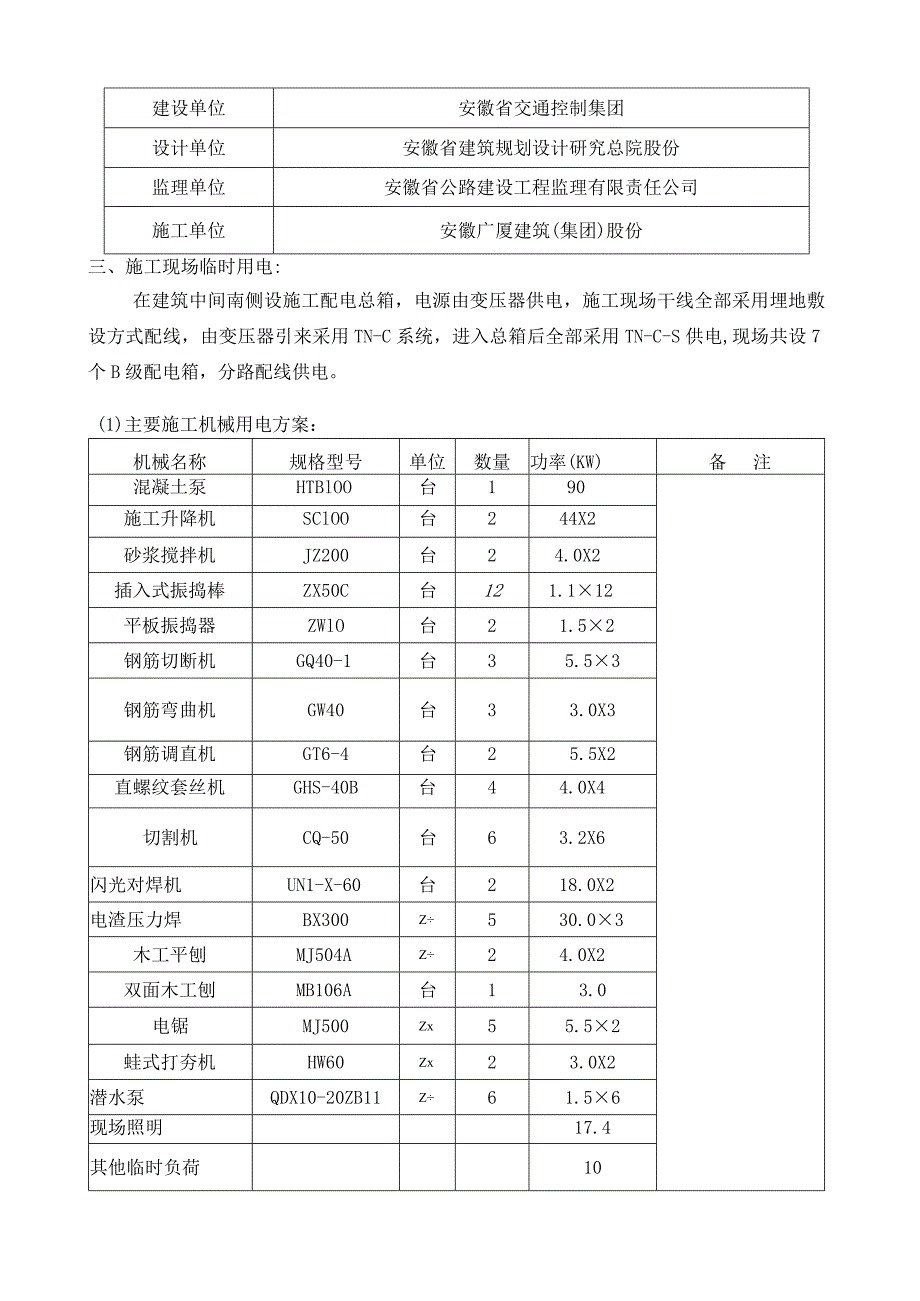

2、徽广厦建筑(集团)股份三、施工现场临时用电:在建筑中间南侧设施工配电总箱，电源由变压器供电，施工现场干线全部采用埋地敷设方式配线，由变压器引来采用TN-C系统，进入总箱后全部采用TN-C-S供电,现场共设7个B级配电箱，分路配线供电。(1)主要施工机械用电方案：机械名称规格型号单位数量功率(KW)备注混凝土泵HTBlOO台190施工升降机SClOO台244X2砂浆搅拌机JZ200台24.0X2插入式振捣棒ZX50C台121.112平板振捣器ZWlO台21.52钢筋切断机GQ40-1台35.53钢筋弯曲机GW40台33.0X3钢筋调直机GT6-4台25.5X2直螺纹套丝机GHS-40B台44.0
3、X4切割机CQ-50台63.2X6闪光对焊机UN1-X-60台218.0X2电渣压力焊BX300Z530.03木工平刨MJ504AZ24.0X2双面木工刨MB106A台13.0电锯MJ500Zx55.52蛙式打夯机HW60Zx23.0X2潜水泵QDX10-20ZB11Z61.56现场照明17.4其他临时负荷10厨房蒸锅、开水器各112X2合计381.9(2)用电量计算:同时工作系数：Kl=O.7功率因数=0.8平安系数=1.2方案用电量：计算公式：PiF=K1XLPX1.2=0.7521.91.2=438.40KW(3)电流计算：I=PL73*U式中：I-总负荷电流（八）P-计算负荷(KW)U

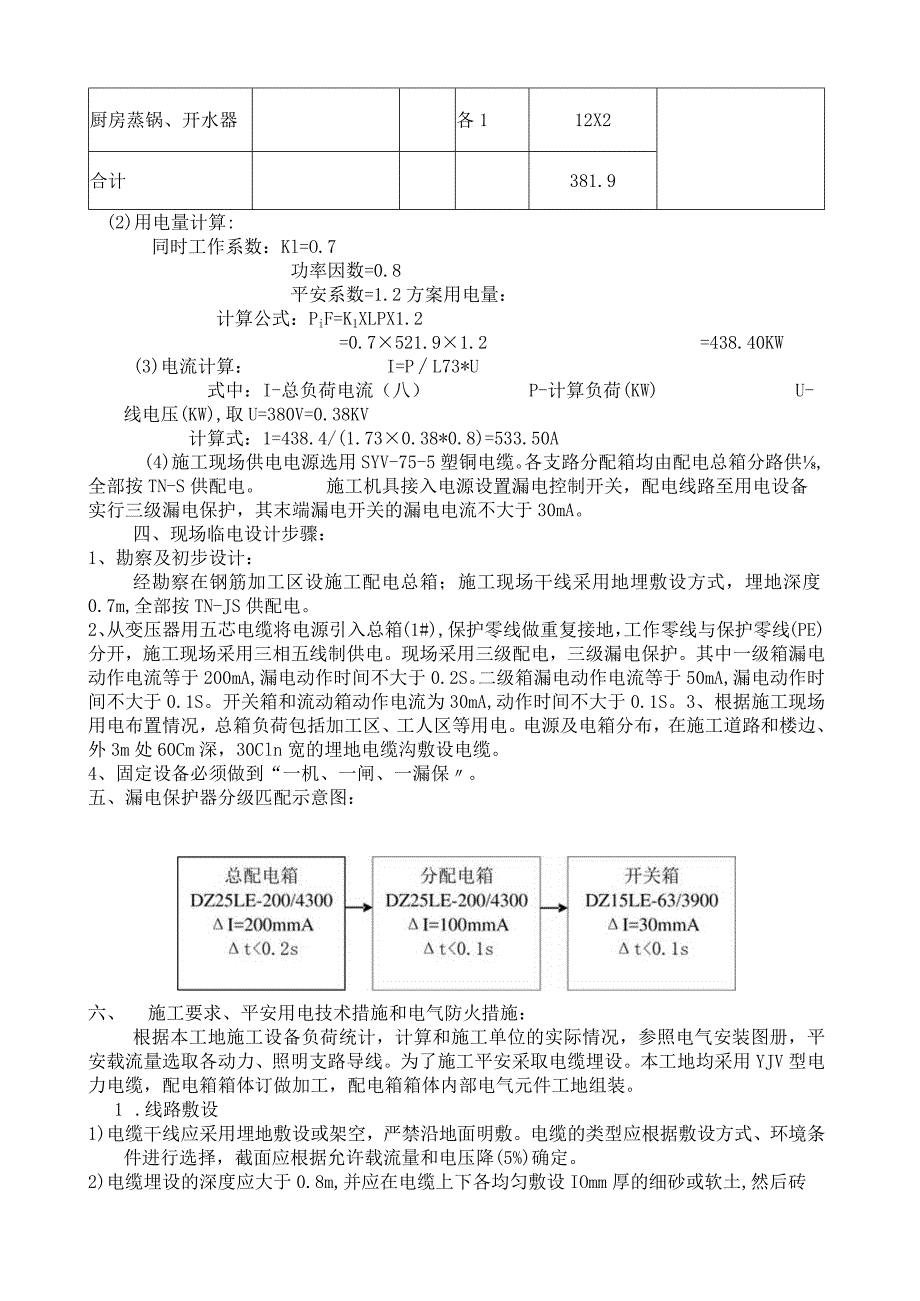

4、-线电压(KW),取U=380V=0.38KV计算式：1=438.4/(1.730.38*0.8)=533.50A(4)施工现场供电电源选用SYV-75-5塑铜电缆。各支路分配箱均由配电总箱分路供,全部按TN-S供配电。施工机具接入电源设置漏电控制开关，配电线路至用电设备实行三级漏电保护，其末端漏电开关的漏电电流不大于30mA。四、现场临电设计步骤：1、勘察及初步设计：经勘察在钢筋加工区设施工配电总箱；施工现场干线采用地埋敷设方式，埋地深度0.7m,全部按TN-JS供配电。2、从变压器用五芯电缆将电源引入总箱(1#),保护零线做重复接地，工作零线与保护零线(PE)分开，施工现场采用三相五线制供
5、电。现场采用三级配电，三级漏电保护。其中一级箱漏电动作电流等于200mA,漏电动作时间不大于0.2S。二级箱漏电动作电流等于50mA,漏电动作时间不大于0.1S。开关箱和流动箱动作电流为30mA,动作时间不大于0.1S。3、根据施工现场用电布置情况，总箱负荷包括加工区、工人区等用电。电源及电箱分布，在施工道路和楼边、外3m处60Cm深，30Cln宽的埋地电缆沟敷设电缆。4、固定设备必须做到“一机、一闸、一漏保。五、漏电保护器分级匹配示意图：六、施工要求、平安用电技术措施和电气防火措施：根据本工地施工设备负荷统计，计算和施工单位的实际情况，参照电气安装图册，平安载流量选取各动力、照明支路导线。为
6、了施工平安采取电缆埋设。本工地均采用YJV型电力电缆，配电箱箱体订做加工，配电箱箱体内部电气元件工地组装。1 .线路敷设1)电缆干线应采用埋地敷设或架空，严禁沿地面明敷。电缆的类型应根据敷设方式、环境条件进行选择，截面应根据允许载流量和电压降(5%)确定。2)电缆埋设的深度应大于0.8m,并应在电缆上下各均匀敷设IOmm厚的细砂或软土,然后砖保护并填土.在回填时应注意去掉砖块、石头等杂物。3）电缆埋地敷设在穿越建筑物、道路等易受机械损伤的场所时，必须加保护管。4）电缆埋地的接头应敷设在地面上的接线盒内，接线盒应防水、防尘、防机械损伤并远离易燃、易爆、易腐场所。接头应牢固可靠，并应做绝缘包扎保持
7、绝缘强度，不得承受张拉力。5）室内配线必须使用绝缘导线，导线截面应根据用电负荷计算确定。但铝线不得小于2.5mm2,铜线不应小于LSmnK进户过墙应加保护管,距地高度不应小于2.5m,进户线应有防雨措施。6）潮湿场所或埋地非电缆配线必须穿管保护，管口应密封，采用金属管时应做保护接零。7）电缆架空，明敷固定时，不能用铁丝绑扎丝固定，必须用绝缘的绑丝固定。8）电缆敷设其弯曲半径不得小于外径15D,电缆进箱设备必须绑扎牢固。2 .配电箱、开关箱的设置及电气装置的选择：1）配电总箱应设在靠近电源的地区，分配电箱应设在电气设备较集中的地区。开关箱与分配电箱的间距不应超过30m,开关箱与其控制的固定设备距
8、离不得超过3m2）配电箱、开关箱应设置在枯燥、通风及常温场所，严禁设在易燃易爆等潮湿场所，并防雨、防尘。箱子周围应留足够的操作维修通道，通道内禁止堆放杂物，并保持通道畅通。3）配电箱、开关箱应安装端正，距地应21.4m,WL6m移动式配电箱应安装支架距地20.8m,1.6m4）配电箱、开关箱内的电气元件应按规定的位置固定，不得松动、歪斜，连接线应选用绝缘导线，排列整齐，接头不得松动，带电局部不得外露。5）箱内的N线PE线应通过端子板连接，N线PE线端子板应分开，箱内正常不带电的金属局部和金属箱体必须做保护接零。6）配电箱、开关箱内电器必须完好无损，不得使用不合格的电气元件，总箱内应设隔离开关和
9、相关的仪表及电源指示灯。7）各种开关电气的额定值与其控制设备相适应，并实行一机一闸一漏保护。8）漏电保护器应设在箱内电源的负荷侧，漏电保护器的选择应符合国标GB6829-86的要求。漏电动作电流应不大于30A,动作时间小于0.1S,总箱和分箱中两极漏电保护器的动作电流和动作时间应合理分配。使其有分级，分段保护功能，并且定期检验其试验按钮动作与否。9）进、出配电箱的缆线必须在箱体的下口，严禁设在箱顶、侧面、后面或门处。移动式配电箱必须采用橡套软电缆，进入开关箱的电源线，禁止使用插销连接。10）禁止用缆线直接插入插座使用。3 .电动机械和手持电开工具1）升降机上、下应设限位开关，其架身设防雷接地装
10、置RWlOQ。2）夯土机、振捣捧、平板振捣器必须设漏电保护器保护，其漏电动作电流不应大于15mA,动作时间应小于0.IS。电源线应采用耐气候型的橡套软电缆，在使用时必须按规定穿绝缘用品，应有专人调理电缆，电缆长度不大于30m,严禁缠绕、扭结和被机械跨越,多台并列工作时，间距不得小于5m。3）电焊机、对焊机等焊接机械应放置在防雨和通风良好的地方，焊接现场不得堆放易燃、易爆物品。一次线不应大于3m,二次线不应大于30m,宜采用YHS型橡皮护套铜芯多股软缆。进出线必须设防护罩，二次线的设备侧必须用铜线鼻压接。在使用时必须按规定穿戴防护用品。4 ）一般场所应选用口类手持电开工具，并设动作电流不大于15
11、mA,动作时间小于0.IS的漏电保护器。假设用I类手持电开工具时，必须做好保护接零。在露天，潮湿场所或金属构架上操作时，必须选用H类工具，并装防溅型保护器。禁止使用I类工具。在狭窄场所（锅炉、金属容器、地沟等）宜选用隔离变压器的III类工具。假设选用H类，必须装防溅型漏电保护器。把变压器或保护器设在狭窄场所以外工作时，应有专人监护（注：隔离变压器应使用双绕组式，禁止使用抽头式）。5）手持电开工具的负荷线必须采用耐气候型的橡皮护套铜芯软缆。电缆不得有接头，工具的外壳、手柄电源线、插头、开关等必须完好无损。使用前必须检查运转正常前方可使用（注：手持电开工具必须具备三级保护4 .照明1） 一般照明场
12、所使用220V,在潮湿或低于2.4m和易触电的场所照明电源电压不应大于36Vo2）照明系统中的每一单相回路、灯具和插座数量不宜超过25个，并应装设熔断电流15A及15A以下的熔断保护器。3）照明灯具的金属外壳必须做保护接零。单相回路的照明箱内必须装设漏电保护器。4）室外灯具距地不得低于3m,室内灯具不得低于2.4m,室外潮湿场所要有防雨、防潮措施。5）在使用螺口灯头接线时（22OV）相线接在灯芯一端，零线接在螺纹的一端，灯头的绝缘外壳不得有损伤和漏电。6）暂设工程的照明灯具宜采用拉线开关。开关距地为2-3m.距门窗口为0.150.2m,拉线开关出口应向下，其它开关距地为1.4m,距门窗口为0.
13、150.2m0严禁将插座与扳把开关靠近安装，禁止在床上安装开关。7）电气、灯具的相线必须经过开关控制，不得直接将相线引入灯具。8）碘鸨灯安装时注意：安装必须保持水平位置；正常工作时温度很高，灯脚引线必须采用耐高温的导线；不能与易燃物接近，与木板、木梁等也要离开一定的距离。碘鸨灯必须做好保护接地。5 .使用与维护1）所有配电箱、开关箱均标明其名称、用途，并作出分路标记和配电系统图，箱门应加锁并由专人负责.2）所有配电箱、开关箱应每月进行一次检查和维修。在检查和维修时，必须将其前一级相应开关断路，并悬挂停电标识牌，严禁带电作业。检查和维修人员必须是专业电工，检修时必须按规定穿绝缘鞋，手套及合格平安
