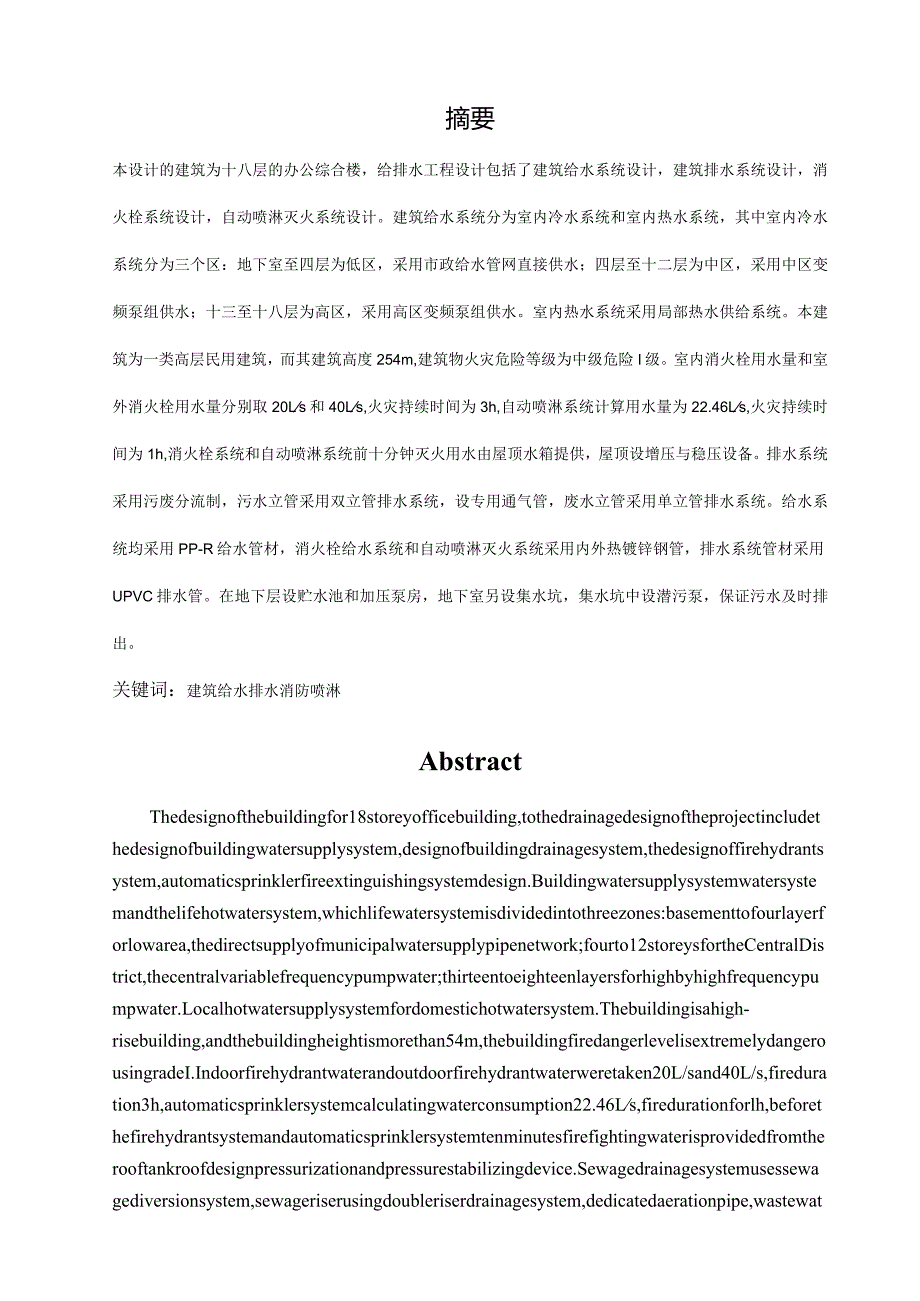

1、摘要本设计的建筑为十八层的办公综合楼，给排水工程设计包括了建筑给水系统设计，建筑排水系统设计，消火栓系统设计，自动喷淋灭火系统设计。建筑给水系统分为室内冷水系统和室内热水系统，其中室内冷水系统分为三个区：地下室至四层为低区，采用市政给水管网直接供水；四层至十二层为中区，采用中区变频泵组供水；十三至十八层为高区，采用高区变频泵组供水。室内热水系统采用局部热水供给系统。本建筑为一类高层民用建筑，而其建筑高度254m,建筑物火灾危险等级为中级危险I级。室内消火栓用水量和室外消火栓用水量分别取20Ls和40Ls,火灾持续时间为3h,自动喷淋系统计算用水量为22.46Ls,火灾持续时间为1h,消火栓系统
2、和自动喷淋系统前十分钟灭火用水由屋顶水箱提供，屋顶设增压与稳压设备。排水系统采用污废分流制，污水立管采用双立管排水系统，设专用通气管，废水立管采用单立管排水系统。给水系统均采用PP-R给水管材，消火栓给水系统和自动喷淋灭火系统采用内外热镀锌钢管，排水系统管材采用UPVC排水管。在地下层设贮水池和加压泵房，地下室另设集水坑，集水坑中设潜污泵，保证污水及时排出。关键词：建筑给水排水消防喷淋AbstractThedesignofthebuildingfor18storeyofficebuilding,tothedrainagedesignoftheprojectincludethedesignofb
3、uildingwatersupplysystem,designofbuildingdrainagesystem,thedesignoffirehydrantsystem,automaticsprinklerfireextinguishingsystemdesign.Buildingwatersupplysystemwatersystemandthelifehotwatersystem,whichlifewatersystemisdividedintothreezones:basementtofourlayerforlowarea,thedirectsupplyofmunicipalwaters
4、upplypipenetwork;fourto12storeysfortheCentralDistrict,thecentralvariablefrequencypumpwater;thirteentoeighteenlayersforhighbyhighfrequencypumpwater.Localhotwatersupplysystemfordomestichotwatersystem.Thebuildingisahigh-risebuilding,andthebuildingheightismorethan54m,thebuildingfiredangerlevelisextremel
5、ydangerousingradeI.Indoorfirehydrantwaterandoutdoorfirehydrantwaterweretaken20L/sand40L/s,fireduration3h,automaticsprinklersystemcalculatingwaterconsumption22.46Ls,firedurationforlh,beforethefirehydrantsystemandautomaticsprinklersystemtenminutesfirefightingwaterisprovidedfromtherooftankroofdesignpre
6、ssurizationandpressurestabilizingdevice.Sewagedrainagesystemusessewagediversionsystem,sewageriserusingdoubleriserdrainagesystem,dedicatedaerationpipe,wastewaterriserusingsingleriserdrainagesystem.WatersupplysystemarePP-Rwatersupplypipe,firehydrantsystemandautomaticsprinklerfireextinguishingsystemins

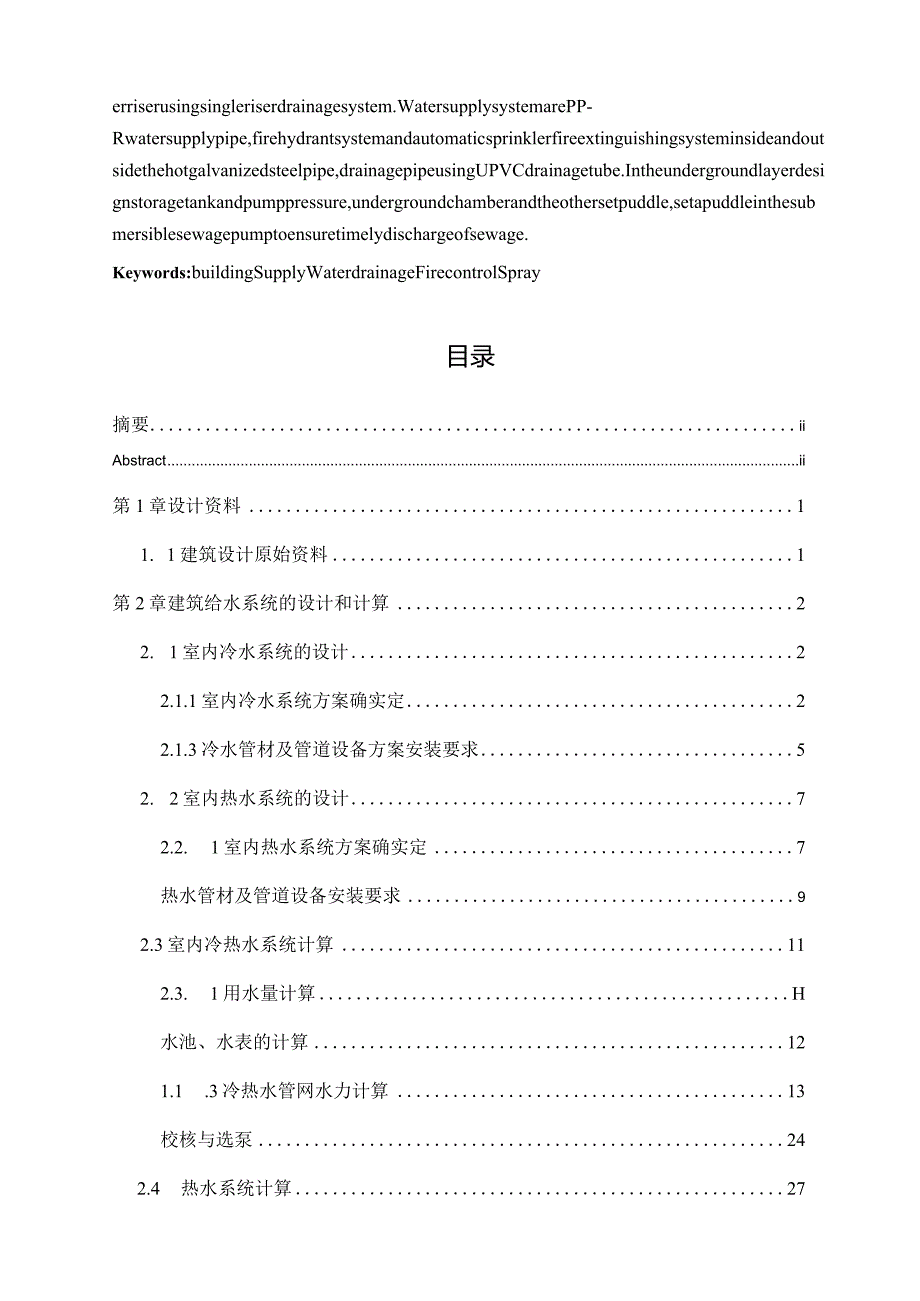

7、ideandoutsidethehotgalvanizedsteelpipe,drainagepipeusingUPVCdrainagetube.Intheundergroundlayerdesignstoragetankandpumppressure,undergroundchamberandtheothersetpuddle,setapuddleinthesubmersiblesewagepumptoensuretimelydischargeofsewage.Keywords:buildingSupplyWaterdrainageFirecontrolSpray目录摘要iiAbstract

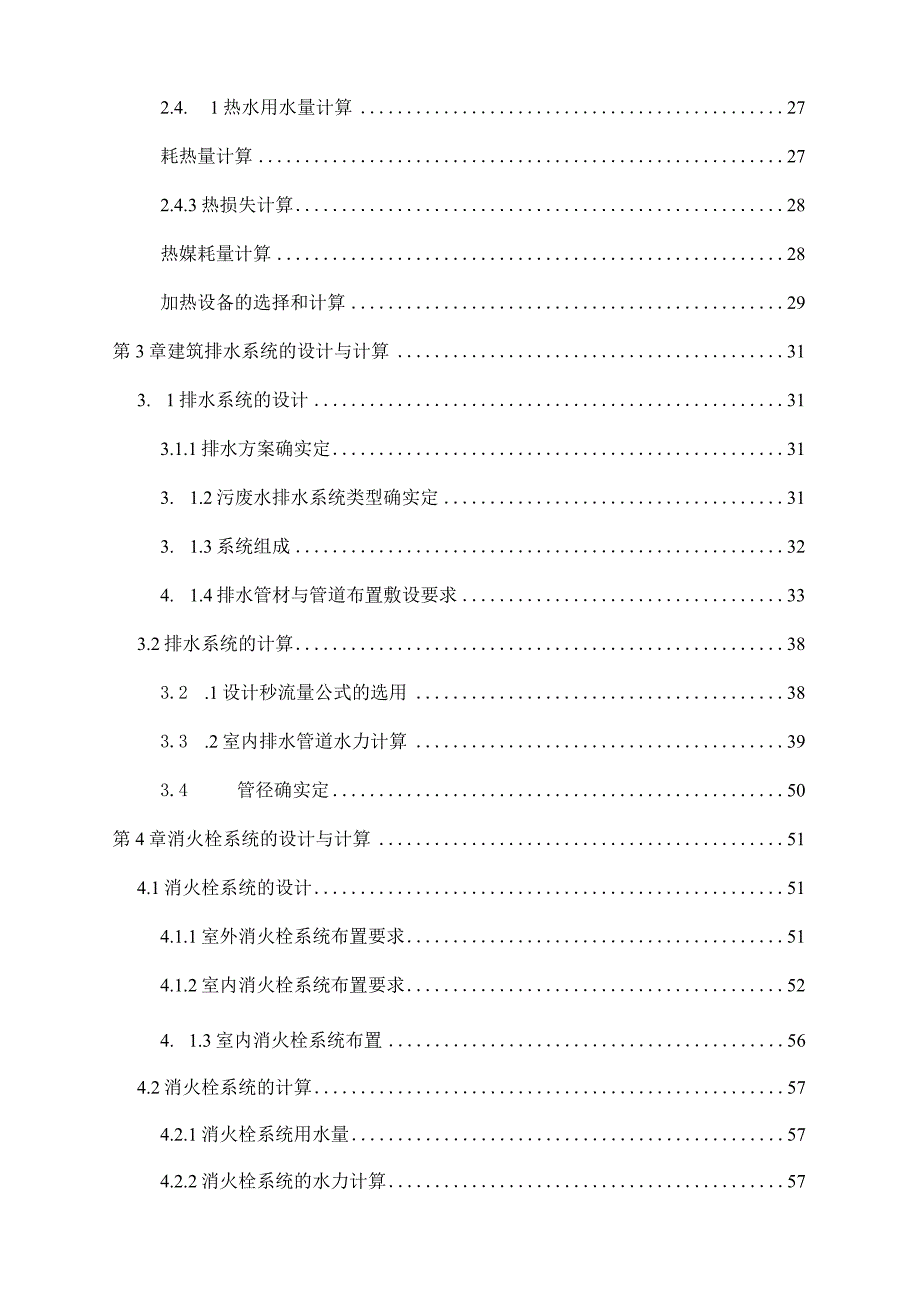

8、ii第1章设计资料11. 1建筑设计原始资料1第2章建筑给水系统的设计和计算22. 1室内冷水系统的设计22.1.1室内冷水系统方案确实定22.1.3冷水管材及管道设备方案安装要求52. 2室内热水系统的设计72.2. 1室内热水系统方案确实定7热水管材及管道设备安装要求92.3室内冷热水系统计算112.3. 1用水量计算H水池、水表的计算121.1 .3冷热水管网水力计算13校核与选泵242.4 热水系统计算272.4. 1热水用水量计算27耗热量计算272.4.3热损失计算28热媒耗量计算28加热设备的选择和计算29第3章建筑排水系统的设计与计算313. 1排水系统的设计313.1.1排水
9、方案确实定313. 1.2污废水排水系统类型确实定313. 1.3系统组成324. 1.4排水管材与管道布置敷设要求333.2排水系统的计算383.2 .1设计秒流量公式的选用383.3 .2室内排水管道水力计算393.4 管径确实定50第4章消火栓系统的设计与计算514.1消火栓系统的设计514.1.1室外消火栓系统布置要求514.1.2室内消火栓系统布置要求524. 1.3室内消火栓系统布置564.2消火栓系统的计算574.2.1消火栓系统用水量574.2.2消火栓系统的水力计算574.2.3消防水箱61第5章自动喷水灭火系统的设计与计算635.1自动喷水灭火系统的设计635.1.1自动喷
10、水灭火系统的布置要求635.1.2自动喷水灭火系统类型确实定635. 1.3系统的组成645. 1.4系统自动喷水灭火系统技术参数的组成646. 1.5自动喷水灭火系统设计657. 1.6喷头选择655.2自动喷水灭火系统计算665.2 .1设计计算根本参数665.3 .2自动喷水灭火系统的水力计算66参考文献71致谢72第1章设计资料1.1建筑设计原始资料图纸资料：建筑所在地总平面图，建筑底层平面图、首层平面图、二层平面图、标准层平面图、顶层平面图等。工程概况：香基综合楼位于湖南省常德市，是一栋集办公、住宅为一体的综合楼。该楼的设计高度为55.40Onb建筑面积为2789011建筑体积为88
11、00(3,属一类民用高层建筑，防火等级为中级危险I级。该建筑共18层，地上18层，地下1层。地下1层的层高为4.800m、主要作为仓库，另有设备用房如水泵房、发电机房、空调机房等。地上一层至四层为办公；五层-十八层为住宅，5层以上层高为2.9mO1、给水水源本建筑以城市市政给水管网为水源，室外给水管网来自主体建筑距东面墙3m处(其管线走向为南北方向)，接管点埋深1.7m,管径为DN150三,管材为给水球墨铸铁管，常年提供的可资用水头为0.30MPa。2、排水条件建筑内部粪便污水需经化粪池处理前方可排入城市下水道，室外排水管道位于主体建筑西面，埋深2.3m,管径40OnInb钢筋混凝土管。3、卫
12、生设施公共用房每层设有公共卫生间，内设蹲式大便器，洗手盆，污水盆等；每套住房自带卫生间，内设浴盆，洗脸盆及大便器，要求有完善的给水排水设施及全天候的热水供给。4、热源情况该地区无城市热力管网，需设置热水加热设备。第2章建筑给水系统的设计与计算2.1 室内冷水系统的设计2.1.1 室内冷水系统方案确实定(1)由09版建筑给排水设计标准GB50015-2003可知：内部给水系统应尽量利用外部给水管网的水压直接供水。在外部管网水压不能满足整个建筑或建筑小区的用水要求时，那么建筑物的下层或地势较低的建筑，应尽量利用外管网的水压直接供水，上层或地势较高的建筑设置加压和流量调节装置供水。(2)由本设计资料
13、可知：市政管网水压为0.3MP,本建筑物的高度为55.4米，因城市管网常年可资用水头远不能满足用水要求，故考虑二次加压，所以必须分区。(3)给水系统划分的原那么：高层建筑生活给水系统的竖向分区，应根据使用要求，设备材料性能，维护管理条件，建筑层数和室外给水管网水压等，合理而定。根据建筑给水排水设计标准GB50015-2003(2023年版)3.3.5高层建筑生活给水系统应竖向分区，竖向分区压力应符合以下要求：1各分区最低卫生器具配水点处的静水压不宜大于O.45MPao2静水压大于0.35MPa的入户管(或配水横管)，宜设减压或调压设施；3各分区最不利配水点的水压，应满足用水水压要求。(4)因下
14、面几层供水压力将超过0.45MP,容易造成接口损坏，且未能有效利用市政管网水压，浪费能量，同时，屋顶水箱容积过大，增加建筑负荷和投资费用。室外常年可资用水头为0.30MP,可考虑直接向较低的几层供水。(5)初步拟定分三区：低区是负1-4层，中区是5-12层，高区是13-18层。(6)生活区的给水可以用三种方案：方窠屋顶水箱的解压阀供水方式；方案变频泵并联供水方式；方案屋顶水箱的减压水箱供水方式方案屋顶水箱的解压阀供水方式图1.1由高水箱供给的上行下给式原理图特点：该给水方式将高、中两区的用水量全部由设在低层(地下室)的水泵提升至屋顶水箱，高区由屋顶水箱直接供水，中区设减压阀减压后再分送至中区各
