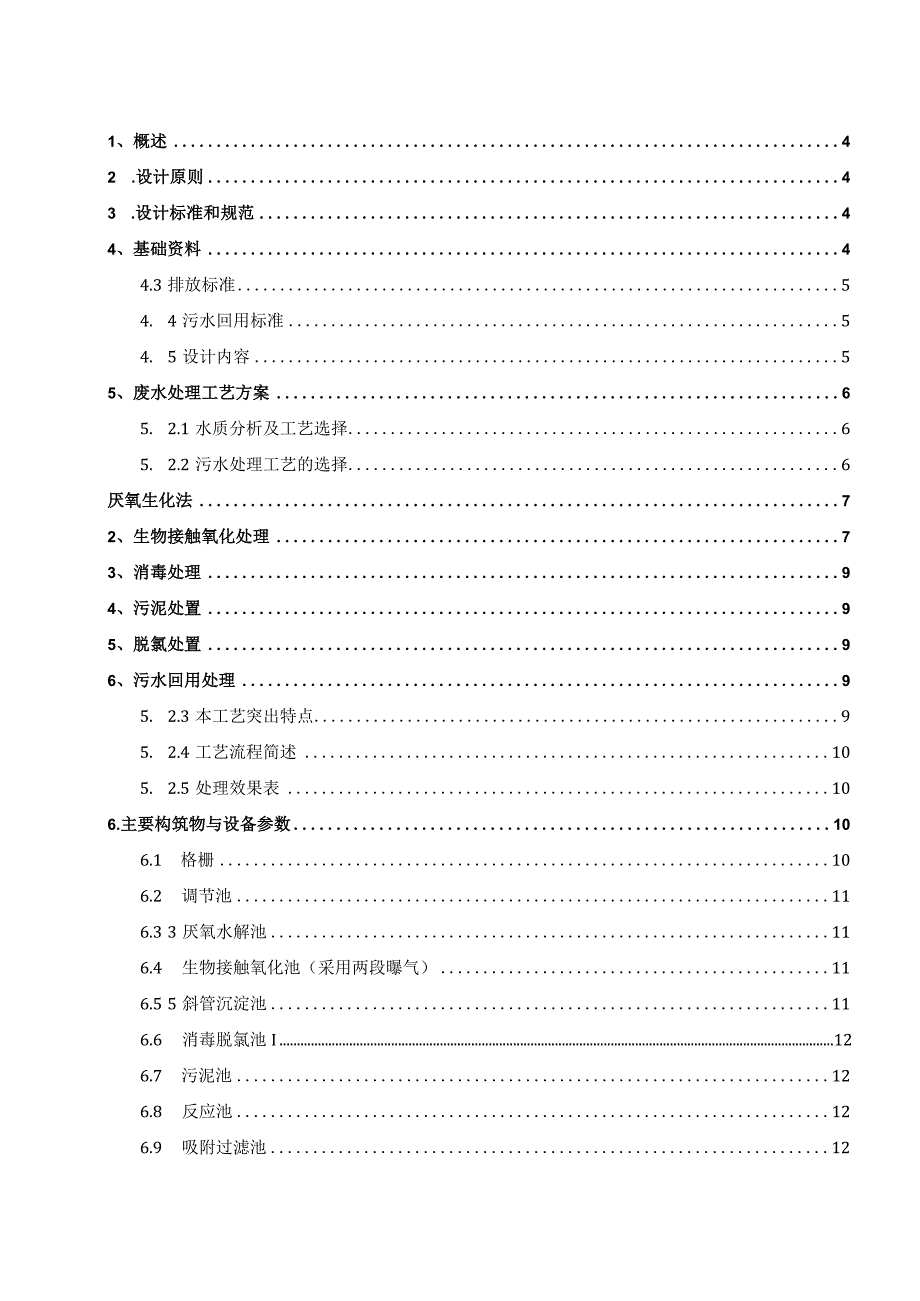

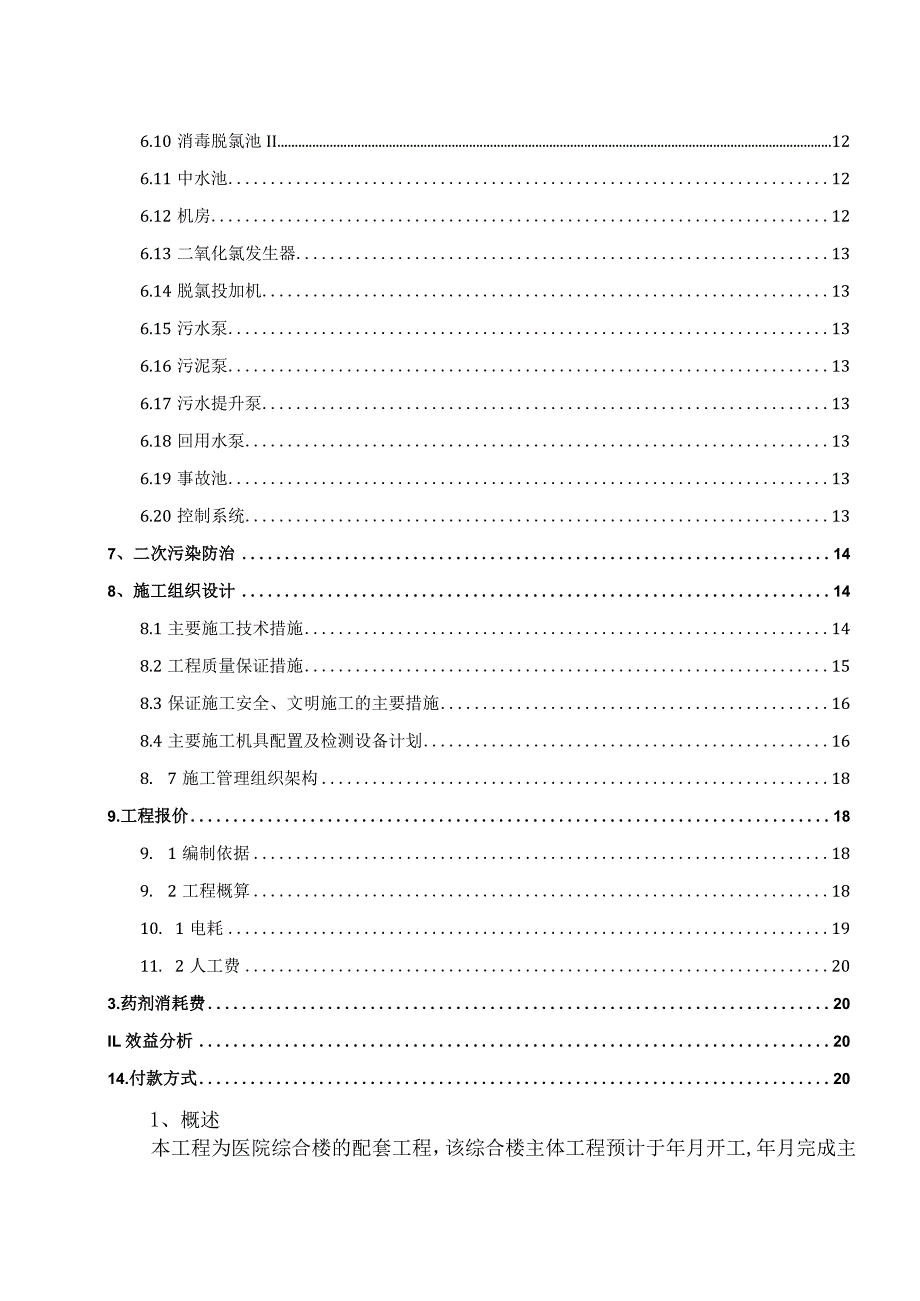

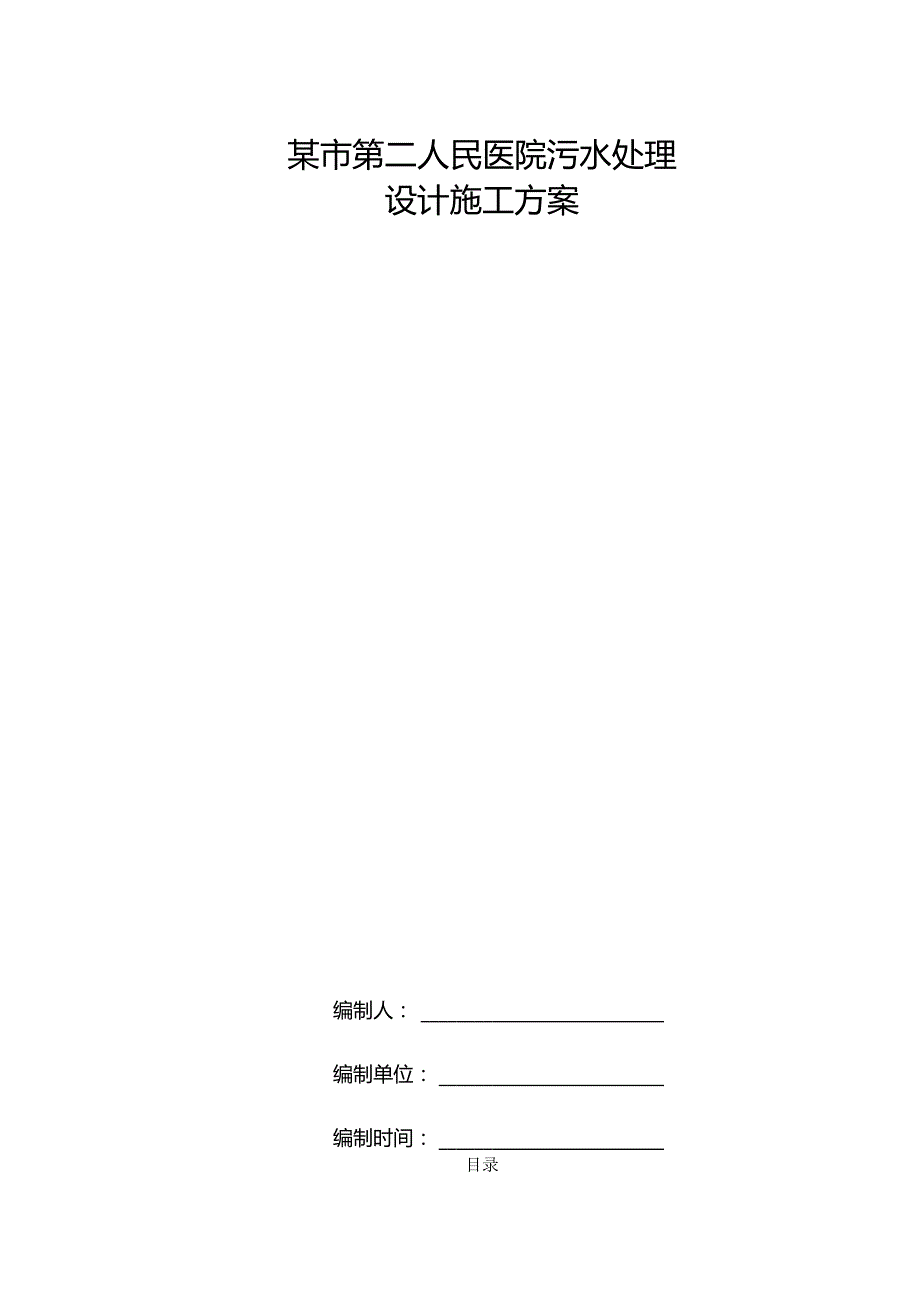

1、某市第二人民医院污水处理设计施工方案编制人：编制单位：编制时间：目录1、概述42 .设计原则43 .设计标准和规范44、基础资料44.3排放标准54. 4污水回用标准54. 5设计内容55、废水处理工艺方案65. 2.1水质分析及工艺选择65. 2.2污水处理工艺的选择6厌氧生化法72、生物接触氧化处理73、消毒处理94、污泥处置95、脱氯处置96、污水回用处理95. 2.3本工艺突出特点95. 2.4工艺流程简述105. 2.5处理效果表106.主要构筑物与设备参数106.1 格栅106.2 调节池116.3 3厌氧水解池116.4 生物接触氧化池（采用两段曝气）116.5 5斜管沉淀池11
2、6.6 消毒脱氯池I126.7 污泥池126.8 反应池126.9 吸附过滤池126.10消毒脱氯池II126.11中水池126.12机房126.13二氧化氯发生器136.14脱氯投加机136.15污水泵136.16污泥泵136.17污水提升泵136.18回用水泵136.19事故池136.20控制系统137、二次污染防治148、施工组织设计148.1主要施工技术措施148.2工程质量保证措施158.3保证施工安全、文明施工的主要措施168.4主要施工机具配置及检测设备计划168. 7施工管理组织架构189.工程报价189. 1编制依据189. 2工程概算1810. 1电耗1911. 2人工费2
3、03.药剂消耗费20IL效益分析2014.付款方式201、概述本工程为医院综合楼的配套工程，该综合楼主体工程预计于年月开工,年月完成主体结构工程。由于该工程的环境影响评价书已经评审通过。根据环境评价报告书，拟建的污水处理厂规模为680m3d,位于医院现有的污水处理站处。一般医院污水由来自住院部、门诊室、实（化）验室、食堂、浴室、卫生间、试剂室、洗衣房等场所排放的污水组成。该污水是一种低浓度污水，水质与一般生活污水类似，其中除含有有机的和无机的污染物，如各种药物、消毒剂、解剖遗弃物等污染物，还含有大量病菌、病毒和寄生虫，成份较为复杂。该废水如未经处理而直接排入水体，会对周围水域及土壤等造成较严重
4、的污染,从而危害人们的日常生活。因此，根据国家环境保护法及相关法律法规，结合该医院污水处理的特点和地理条件，某公司充分地掌握了该医院的综合楼工程及配套的污水站地址，并在参照同类医院的污水水质水量变化的基础上，编制了该院污水二级处理工程方案。2.设计原则1）遵守国家对环境保护、医院污水治理的制定的法规、标准及规范，服从医院的总体规划，执行各种相关的标准和规定。2）因地制宜地选用污水处理工艺，做到技术先进、实用、安全可靠、处理效果稳定，经处理后水质达标，并减少占地面积。3）在达标排放的基础上，在供水日趋紧张，用水费用不断上涨的情况下，考虑中水回用。4）尽可能地减少污水处理厂对周围环境的不良影响，防
5、止二次污染。5）适当地考虑自动化操作，以简化操作管理和减轻工人的劳动强度，并易于维护保养。6）节约能源，最大限度降低运行费用，工程投资少，占地面积小，见效快。7）尽量采用新材料、新产品以延长设备的使用寿命3 .设计标准和规范1）、污水综合排放标准（GB8978-1996）；2）、医院污水处理设计规范（CECS07：88）；3）、室外排水设计规范（GBJl4-87）；4）、建筑给水排水设计规范（GBJI5-88）；5）、城市区域环境噪音标准（GB3096-93）6）、给排水工程结构设计规范（GBJ6984）7）、生活杂用水水质标准（GJ25.1-89）8）、建筑中水设计规范（CESS30：91）
6、4、基础资料4 .1设计水量：处理水量为680m3do4. 2进水水质在对同类医院的污水水质进行调研的基础上得到该医院的污水水质，综合污水水质为:编号污染物质污水原水水质单位1PH6-92SS150-300mg/13CODCr300-450mg/14B0D5120-230mg/15NH3-N50mg/16TP4mg/17细菌总数16000个/1由上品导可知该类污水属于可生化性污水。4. 3排放标准参照国家污水综合排放标准(GB8978-96)中的一级标准:编号污染物质污水出水水质单位1Pll6-92SS70mg/13CODCr100mg/14B0D530mg/15NH3-N15mg/16磷酸盐
7、0.5mg/17动植物油20mg/18粪大肠菌群100个/19总余氯0.5mg/14.4 污水回用标准参照国家生活杂用水水质标准(GJ25.1-89)中的水质标准:编号污染物质厕所冲洗、绿化洗车、扫除单位1PH6.596.5-92SS105mg/13CODCr5050mg/14B0D51010mg/15NH3-N2010mg/16总硬度450450mg/17臭无不快感觉无不快感觉8总大肠菌群32个/19游离余氯管网末端水不/、于0.2mg/14.5 设计内容根据设计水量和进水与出水水质，确定本污水处理站的设计方案，其内容包括污水处理工艺、建筑物外形尺寸和设备选型设计等。5、废水处理工艺方案5.
8、 1工艺流程图5. 2污水处理工艺方案5. 2.1水质分析及工艺选择医院污水从广义上讲是属于生活污水，但是医院污水的特点是含有病原菌，因此其技术重点是把好消毒关。而且，对于医院废水而言，一般都含有对生物细菌有抑制作用和难以生物降解的药物成份，因此可以考虑采用前面放置厌氧处理的工艺，先将难降解的有机物水解。而且在供水日趋紧张，供水价格不断上涨的今天，有必要对出水进行污水回用。综合以上考虑本方案拟用低能耗的厌氧水解+生物接触氧化法为主体，一半的出水用来污水回用，回用水的处理采用混凝沉淀+吸附过滤+消毒工艺处理后可作为医院冲厕、绿化、洗车的污水处理工艺。通过厌、好氧菌分解有机物达到降解去除医院综合污
9、水中有机污染物质与有害、有毒物质，达到污水综合排放标准(GB8978-96)一级排放标准,出水一半再经过深度处理彻底消毒处理，达到消灭病菌、细菌、保障人体健康,消除有机污染物所引起的污染隐患的目的；达到生活杂用水水质标准(GBJ69-89)用于医院绿化和冲厕、车库地板等冲洗。5. 2.2污水处理工艺的选择医院污水从广义上讲是属于生活污水溶解性CODcr与B0D5均较高,B0D:CoD的比值0.4,宜采用生化处理工艺。生化处理工艺具有以下优点：处理效率高；运行费用低；产泥量少，不产生二次污染。生化处理工艺主要有厌氧处理工艺、水解酸化工艺和好氧处理工艺。厌氧生化法是指在无分子氧条件下通过厌氧微生物
10、的作用，将废水中的各种复杂有机物分解转化为甲烷和二氧化碳等物质的过程，该工艺可用于中高浓度的有机废水处理。厌氧生化处理的典型工艺为UASB（上流式厌氧污泥床）工艺，该工艺在国内外有较多的成功实例。厌氧生化法与好氧生化法相比具有以下优点：应用范围广；能耗低；负荷高；剩余污泥量少；厌氧活性污泥可以长期存放，在停止运行一段时间后可迅速启动。但是厌氧生化法也存在以下缺点：厌氧微生物增殖缓慢，因而调试启动时间长，一般需要0.5-1年时间；出水往往达不到排放标准，需进一步处理，故一般在厌氧后串联好氧处理;厌氧处理系统操作控制因素较复杂；产生甲烷气体为易爆气体，若不加以利用，安全设置要求较高；易产生硫化物，
11、引起较大异味，造成空气污染。厌氧水解1.污水厌氧水解工艺污水厌氧消化反应由以下三个阶段组成：1）水解阶段：在水解和发酵细菌的作用下，大分子物质如碳水化合物、蛋白质与脂肪水解和发酵转化为小分子物质如单糖、氨基酸、脂肪酸、甘油及二氧化碳等，固体物质水解为可溶性物质。2）酸化阶段：在产氢产乙酸菌的作用下，把第一阶段的产物转化为氢、二氧化碳和乙酸。3）产甲烷阶段：通过两组生理不同的产甲烷菌的作用，将乙酸和氢与二氧化碳转化为甲烷。由于本装置后面要接有生物接触氧化工艺，因此对于此处厌氧消化其主要目的是为了使大分子的有机物水解为容易生物降解的小分子物质并且去除一部分有机物。本装置采用较短停留时间，使厌氧反应
12、发生在水解、酸化阶段，抑制产甲烷菌的活性，只产生少量气体，为本装置安全运行提供了可靠的保证。由于本装置处于地下，可以考虑将厌氧处理所产生的少量问题由导气管排出，这样就不存在臭气问题和燃烧爆炸的危险。2、生物接触氧化处理污水经厌氧处理后，进入生物接触氧化池。生物接触氧化法是一种介于活性污泥法和生物滤池之间的生物膜法工艺，接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是以絮状悬浮生长于水中，因此它兼有活性污泥法和生物滤池的特点。本装置中，污水经过厌氧生化反应，污水中部分有机污染物被厌氧菌分解或去除，然后污水进入生物接触氧化池。池中设有半软性填料（即以硬性塑料为支架，上面缚
13、以软性纤维），它可以防止生物膜生长后纤维结成球状后减小填料的比表面积。对水解酸化池中未分解完全的大分子有机物进一步处理，并滤掉大部分悬浮物，最后污水进入。生物接触氧化池后设一斜管沉淀池，截留随水流出的生物膜及悬浮污泥。本生物接触氧化系统的曝气装置设在填料底部，采用鼓风曝气系统，这样可以增加有效容积，填料层间紊流激烈，生物膜更新快，活性高，不易堵塞。本生物接触氧化法工艺特征：1）由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积的生物量都高于活性污泥法曝气池和生物滤池，因此生物接触氧化池具有较高的容积负荷；2）由于相当一部分微生物附着生长在填料表面，生物接触氧化法不需要设有污泥回流系
14、统，也不存在污泥膨胀问题，运行管理简便；3）由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力。4）采用的半软性填料，由变性聚乙烯塑料制成，既具有一定的刚性，也具有一定的柔性，能保持一定的形状，同时又有一定的变形能力。具有良好的传质效果，对有机物去除效果高，耐腐蚀，不堵塞，易于安装，易于挂膜。5）操作简单、运行方便，易于维护管理，不产生污泥膨胀现象，也不产生滤池蝇。6）生物接触氧化处理技术具有多种净化功能，除有效地去除有机污染物外,对脱氮和除磷也有一定的效果。由于采用了前置厌氧水解池，形成厌氧一一好氧除磷脱氮工艺，具有一定的脱氮除磷作用。生物脱氮过程由硝化和反硝化两步完成。硝化是将氨氮氧化成硝酸盐，在好氧条件下完成。反硝化是将硝酸盐还原成氮气从水中脱出，在缺氧条件（无分子氧但有硝酸盐态氧）下和具有有机物供给反硝化菌碳能源时才能完成。因此传统的生物脱氮为硝化一反硝化工艺，在反硝化前要投加有机化学药剂，流程复杂，构筑物多。前置反硝化脱氮技术，先将污水引入缺氧段，在其中以污水中的有机物作为碳能源，对硝
