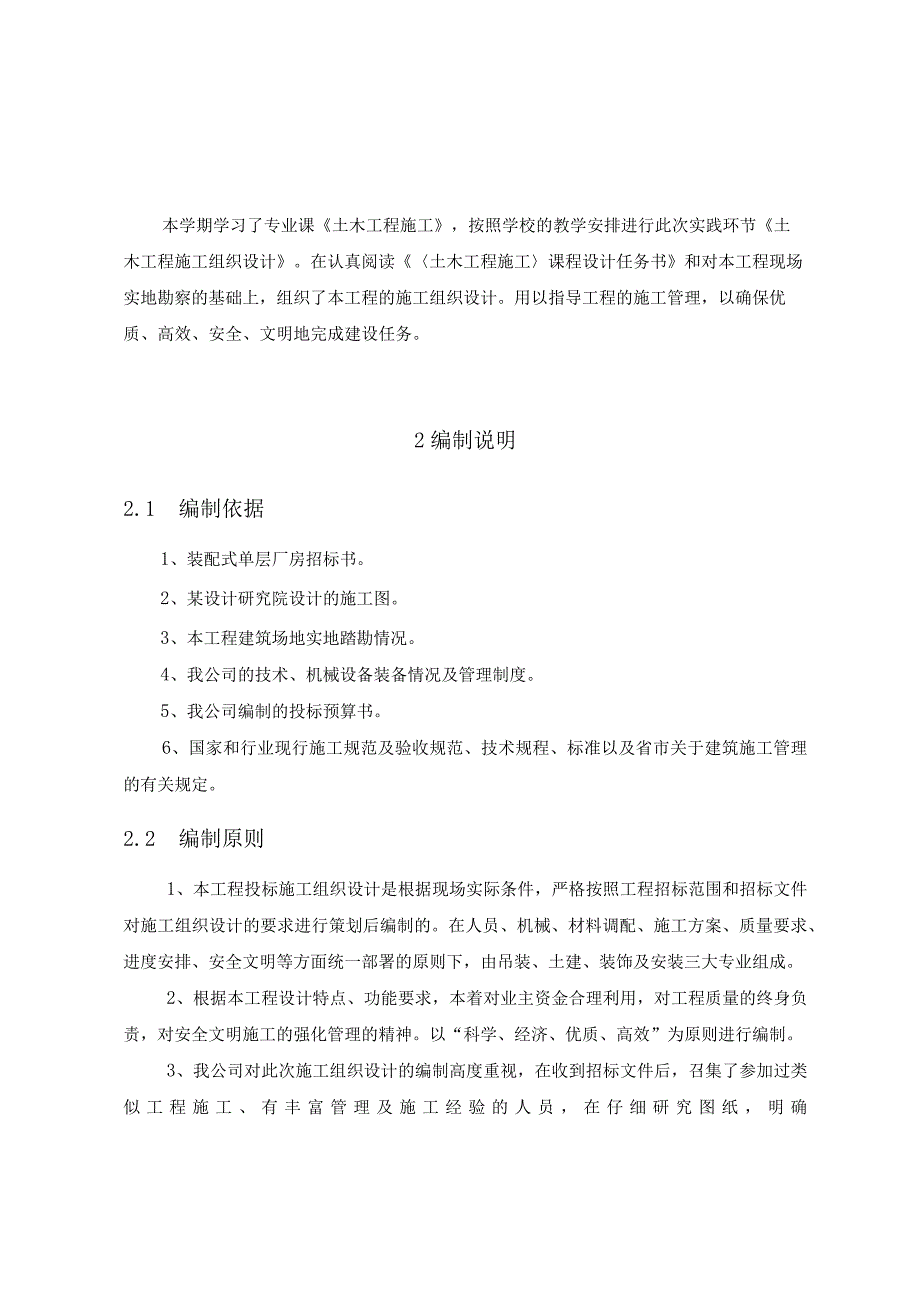

1、本学期学习了专业课土木工程施工，按照学校的教学安排进行此次实践环节土木工程施工组织设计。在认真阅读土木工程施工课程设计任务书和对本工程现场实地勘察的基础上，组织了本工程的施工组织设计。用以指导工程的施工管理，以确保优质、高效、安全、文明地完成建设任务。2编制说明2.1 编制依据1、装配式单层厂房招标书。2、某设计研究院设计的施工图。3、本工程建筑场地实地踏勘情况。4、我公司的技术、机械设备装备情况及管理制度。5、我公司编制的投标预算书。6、国家和行业现行施工规范及验收规范、技术规程、标准以及省市关于建筑施工管理的有关规定。2.2 编制原则1、本工程投标施工组织设计是根据现场实际条件，严格按照工
2、程招标范围和招标文件对施工组织设计的要求进行策划后编制的。在人员、机械、材料调配、施工方案、质量要求、进度安排、安全文明等方面统一部署的原则下，由吊装、土建、装饰及安装三大专业组成。2、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，对安全文明施工的强化管理的精神。以“科学、经济、优质、高效”为原则进行编制。3、我公司对此次施工组织设计的编制高度重视，在收到招标文件后，召集了参加过类似工程施工、有丰富管理及施工经验的人员，在仔细研究图纸，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制小组，集思广益、博采众长，力求使本方案切合工程实际，思路先进，可

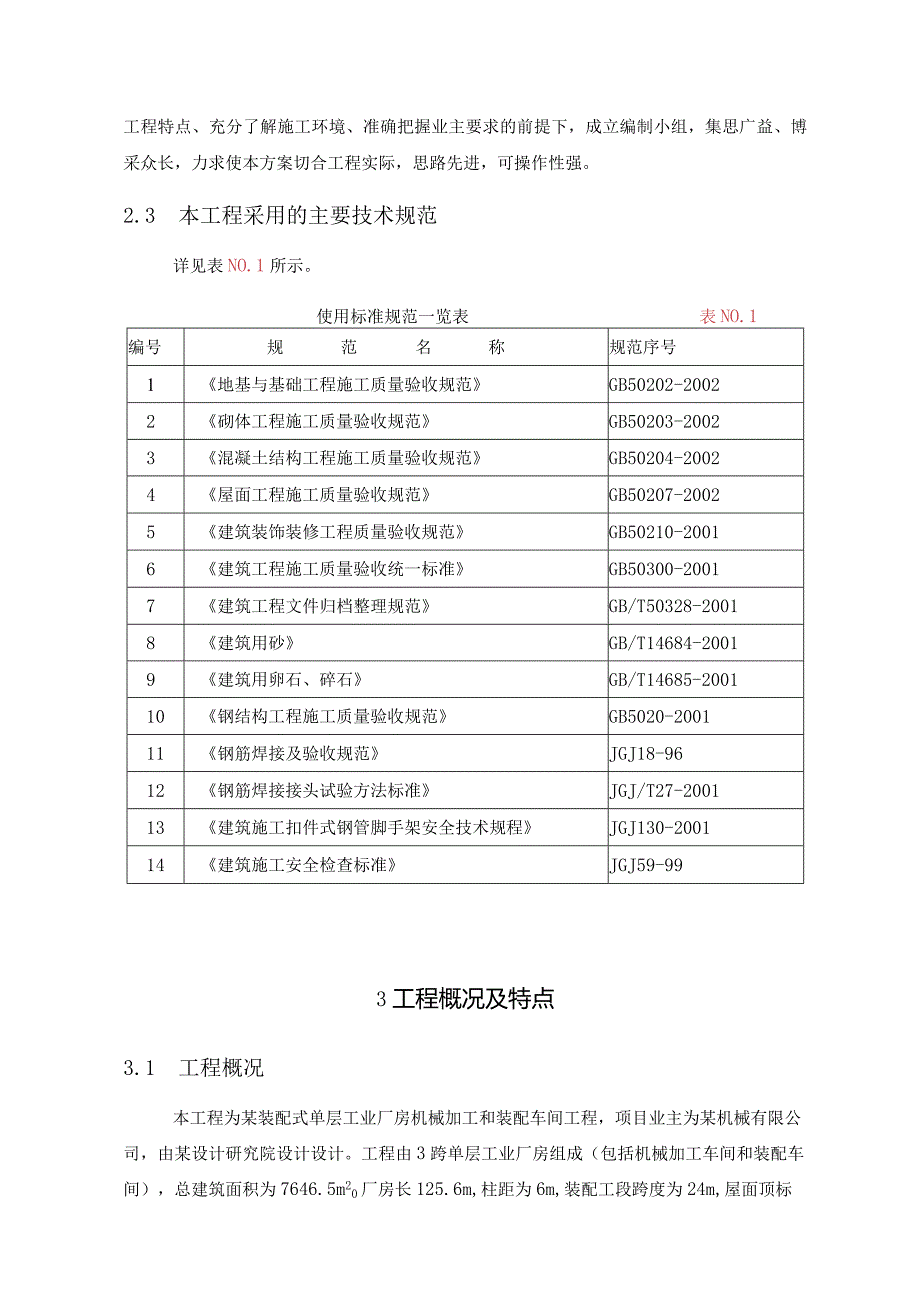

3、操作性强。2.3 本工程采用的主要技术规范详见表NO.1所示。使用标准规范一览表表NO.1编号规范名称规范序号1地基与基础工程施工质量验收规范GB50202-20022砌体工程施工质量验收规范GB50203-20023混凝土结构工程施工质量验收规范GB50204-20024屋面工程施工质量验收规范GB50207-20025建筑装饰装修工程质量验收规范GB50210-20016建筑工程施工质量验收统一标准GB50300-20017建筑工程文件归档整理规范GB/T50328-20018建筑用砂GB/T14684-20019建筑用卵石、碎石GB/T14685-200110钢结构工程施工质量验收规范G
4、B5020-200111钢筋焊接及验收规范JGJ18-9612钢筋焊接接头试验方法标准JGJ/T27-200113建筑施工扣件式钢管脚手架安全技术规程JGJ130-200114建筑施工安全检查标准JGJ59-993工程概况及特点3.1 工程概况本工程为某装配式单层工业厂房机械加工和装配车间工程，项目业主为某机械有限公司，由某设计研究院设计设计。工程由3跨单层工业厂房组成（包括机械加工车间和装配车间），总建筑面积为7646.5m20厂房长125.6m,柱距为6m,装配工段跨度为24m,屋面顶标高为19.8m；其它两跨厂房跨度均为18m,房屋面顶标高为15.0m。三跨厂房总宽度为60.77m,室内
5、设计标高0.000m,室内外高差为15Omnb详见厂房横向剖面图（图NO.1）所示。3.1.1 建筑部分本工程墙面均采用轻骨料钢筋混凝土墙板，采光带采用1.5厚阻燃型增强型玻璃纤维聚脂采光波形板。厂房屋面及天窗屋面均采用预应力大型屋面板，以SBS改性沥青卷材作为防水层。厂房混凝土柱、吊车梁、屋架、屋面板底均刷白色803涂料。3.1.2 结构部分本工程为排架结构，结构安全等级为二级，建筑抗震设防烈度为7度，建筑物耐久年限按50年设计。本工程基础采用柱下独立大方脚基础，深度为1.25-1.50m。柱子均采用预制工字型钢筋混凝土柱，屋架均采用预应力折线形屋架，屋盖均采用预应力大型屋面板。吊车采用16
6、Mn实腹式钢吊车梁。基础垫层混凝土强度等级为C10,基础为C25碎，柱为C40混凝土。各类支撑均采用钢支撑。具体详见主要构件统计一览表（表N0.2）所示。3.2施工条件3.2.1场地条件本工程位于某市郊区，工程场地紧临厂区道路，且路况较好，能满足施工现场材料及机具运输的要求。施工场地内地形平坦，三通一平已完成。3.2.2气候条件该市为中亚热带湿润气候带，四季分明，雨量充沛，年均降雨量达1386MM,年均蒸发量为1045.9mm,无霜期长，年平均气温为16.5C18,年均日照1178h,主导风向是北风，次主导风向是西北风，平均风速1.3ms,最大风速16.7mso类别构件编号材料数量构件体积单件
7、重量(T)长度最大安装标高柱Z（八）钢筋碎222.5826.4611.3Z(B)225.27813.211.3Z(C)228.56320.217.65Z(E)227.62315.317.65Z18抗风柱83.248.113.5Z20抗风柱45.7514.118屋架18M跨钢筋碎44X7.38181524M跨2210.52419.8吊车梁6M柱距吊车梁先张法预应力碎741.1232.82612.6屋面板Y-WB预应力役12320.3570.93619.8托架GTJ钢182.1421215TJ钢筋碎34.3210.81215主要构件统计一览表表NO.23.3工程特点3.3.1建筑的重要性及影响本工
8、程为某机械有限公司投资修建的配件建工车间，是该厂为了扩大生产而修建的，是某市工业建设中的重要项目之一，所以本工程的质量，进度，现场文明、安全管理都将产生巨大的社会影响(尤其是质量方面)。也是承建单位表现企业信誉、综合实力等方面的舞台，我公司将倍加珍惜这次机会，派出坚强的项目阵容，以雄厚的技术力量、丰富的施工经验、先进的施工手段、巧夺天工的智慧、超前的意识完成此工程，扬我公司之雄风。3.3.2从本工程所处的地理位置看，施工进出车辆较为方便，但工程位于市郊区内，因此施工时，应尽量减低噪音，减少粉尘飘扬，控制光污染。搞好环境、消防及保卫等工作，保证现场文明施工。3. 3.3本工程施工重点主要表现在以
9、下几方面：1、本工程为单层三跨厂房，其构件数量多，单根构件重量大，构件安装高度大，增加了结构吊装的施工难度，因此施工重点在于吊装方法、吊装机械的选用。2、本工程厂房为预应力折线形混凝土屋架，因此屋架现场预制时，应选择合理的预制方案，严格控制钢筋的张拉值。3、本工程墙面均采用轻骨料钢筋碎墙板，安装时应严格按设计要求进行安装。4、工程中的预埋件多，在构件预制时，必须严格按施工图中标明的预埋件位置及数量，进行预埋，不得漏埋。5、本工程吊车梁，各跨构件支撑均为钢构件，因此各钢构件的制作安装相当重要。3.3.4质量要求高根据招标文件，本工程质量要求高，为此我公司郑重承诺：本工程质量标准为优良。3.3.5
10、多专业、多工种穿插施工本工程能否优质、快速的建造成功，关键在于施工队伍及项目班子的选择,应具有类似工程的施工经历及管理总体协调能力，才能有效把握本工程多专业、多工种同时穿插作业，满足质量高、工期的要求。土建与安装的配合施工是保证工程质量进度的关键。3.3.6安全施工要求高本工程所处的地理位置、设计特点、质量、工期要求及工程重要性等方面都要求总承包施工单位的现场管理必须规范化,确保安全生产、文明施工标准化,以较好的场容场貌，优良的施工环境保障，才能创造出精品工程。在制定方案和措施时，要有专门的安全措施及防噪、防尘、排污等措施，确保安全、文明落到实处。针对上述工程特点，在制定施工措施时，必须分析问
11、题关键之所在，作出优化的管理路线及正确、高效的决策，用“疱丁解牛”的娴熟技能抓住主要矛盾，使各种制约生产的困难和隙碍解决在各施工工序开始之前，以确保“优质、快速、高效、高回报”地建成该工程。4项目组织机构4.1 项目部的组成根据该装配式单层工业厂房的规模及特点建立以项目经理为首的管理层全权组织施工生产诸要素，对工程的项目工期、质量、安全、成本等综合效益进行高效率、有计划的组织协调和管理。项目经理部设三个专业技术科，即工程科、物资科、内业科，项目经理部管理机构详见下图NO.2所示。本工程项目经理部由1名项目经理、1名项目副经理、1名项目总工程师组成项目经理部的领导层，各专业技术人员组成项目经理部
12、的管理层，承担该工程的主体结构、装饰、安装工程施工的各工种施工班组作为项目劳务层，为保证工程能顺利完成，成立结构吊装班组，专门负责本工程的结构吊装任务，并由一名施工员担任吊装班组组长。项目经理部各成员在本公司内部进行选聘，实行竞争上岗，择优选择实际施工经验丰富、责任心强、能吃苦耐劳、业务素质高的人员进入该工程项目部。项目经理部成员必须明确岗位职责，做好本职工作，项目经理部各成员职责如下：1、项目经理：对工程全面负责，在组织工程的施工中，建立工程项目的质量保证体系，明确质量分工，确保资源充分配置，做好质量审核工作，在施工中认真执行施工组织设计，组织质量检查和评定，制定措施，确保施工过程处于受控状
13、态，工程质量达到合同要求，对工程的质量、安全负全面责任。项目经理部组织机构图（图NO.2）项目经理（1名）项目总工程师（1名）项目副经理（1名）机 械 员1 名核 算员1名2、项目总工程师：抓好质量管理的具体工作，实施施工组织设计中制定的各项技术措施，实现合同中承诺的工程质量目标，对工程质量负主要责任。负责施工过程的技术交底、质量检查、检验、试验等级评定的组织或具体工作，保证过程施工始终处于受控状态。3、项目副经理：直接负责土建、吊装、水电安装各专业及特殊专业的施工管理以及协调配合管理。4、施工员：对施工范围内的工程质量、进度等进行具体管理、调度。5、质量员：对施工范围内的工程质量进行跟踪监督
14、与控制，对工程施工进行测量放线、沉降观测以及按规范要求进行的试验检验，计量管理等。6、安全员：对施工过程中的生产安全、文明施工临建、消防保卫等进行综合管理，制度各种安全技术措施，对工程安全生产目标进行控制，负责对施工过程中的安全技术交底。7、材料员：对工程材料及施工用材的采购、保管、发放等管理工作。8、机械员：负责对施工现场所有机械进行管理，对机械定期检查、维修、9、内业技术员：对施工范围内的工程进行技术管理，解决图纸及设计上的问题，编制施工方案及作业指导书，编制与调整各级施工进度计划等，并对施工技术资料进行收集、整理、汇编成册。10、核算员：对工程用款有计划、有测算，并进行成本控制等；对工程
15、管理人员和劳务人员进行调配，以及定额核算、人工控制、劳动工资管理等；对施工范围内的工程预决算，报量及对有关分包报量的审定，参与合约谈判及对工程合约进行综合管理。4.2 项目管理体制为适应公司总承包体制下的管理模式的需要，改变项目承包机制，建立全新项目管理模式：成立工程总承包项目经理部，实行项目经理负责制。其具体做法是项目经理部直接隶属于公司，公司各职能部门服务于项目经理部，公司法人代表授权项目经理负责对工程各生产要素进行优化配置，全权处理与工程有关的一切事务。项目经理部所需的人、财、物资将优先得到公司的有力保障和大力支持。4.3项目部高效运作的保证措施1、项目经理部直接隶属公司总部，由公司法人代表授权项目经理处理施工现场一切
