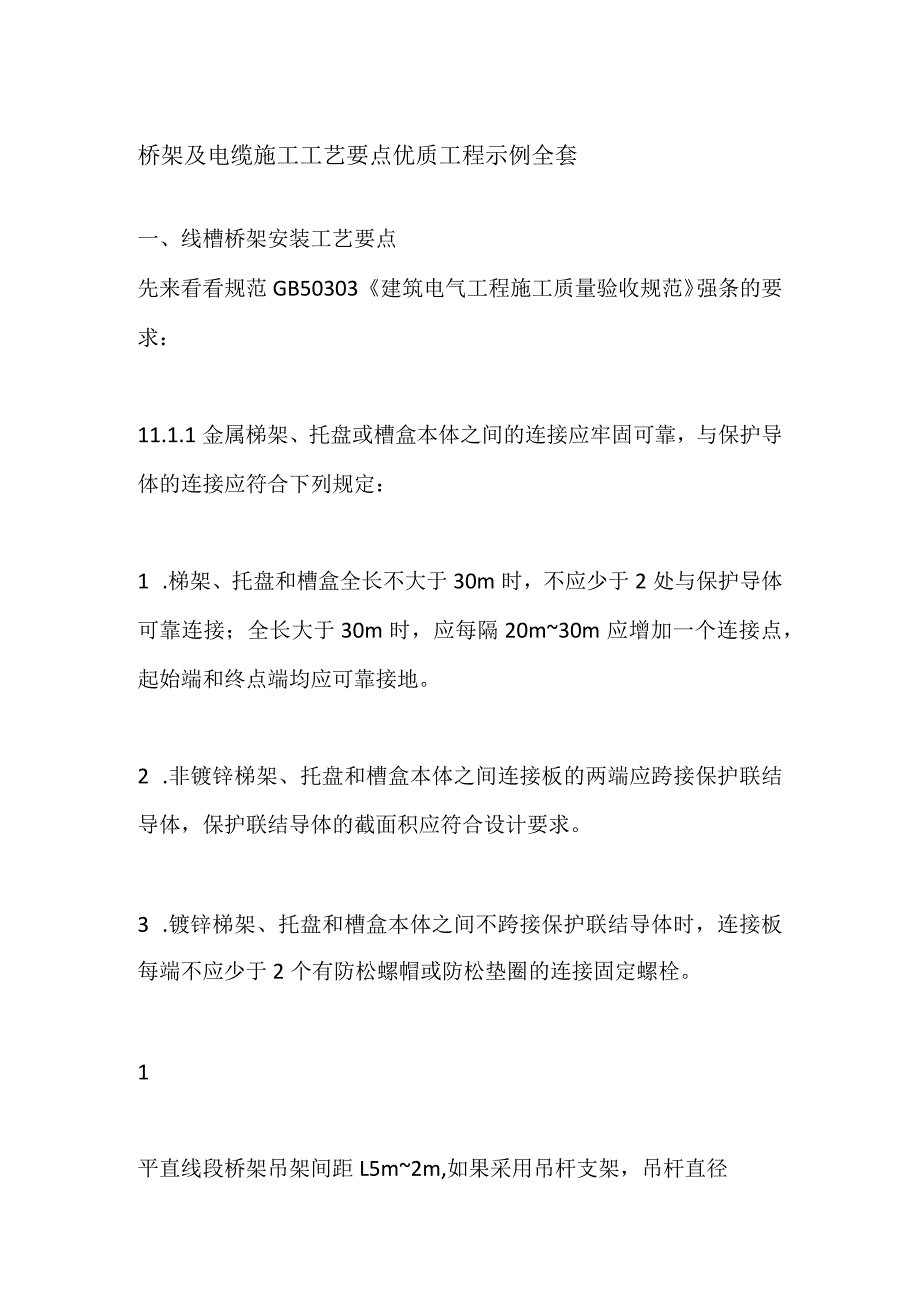

桥架及电缆施工工艺要点优质工程示例全套.docx_第1页

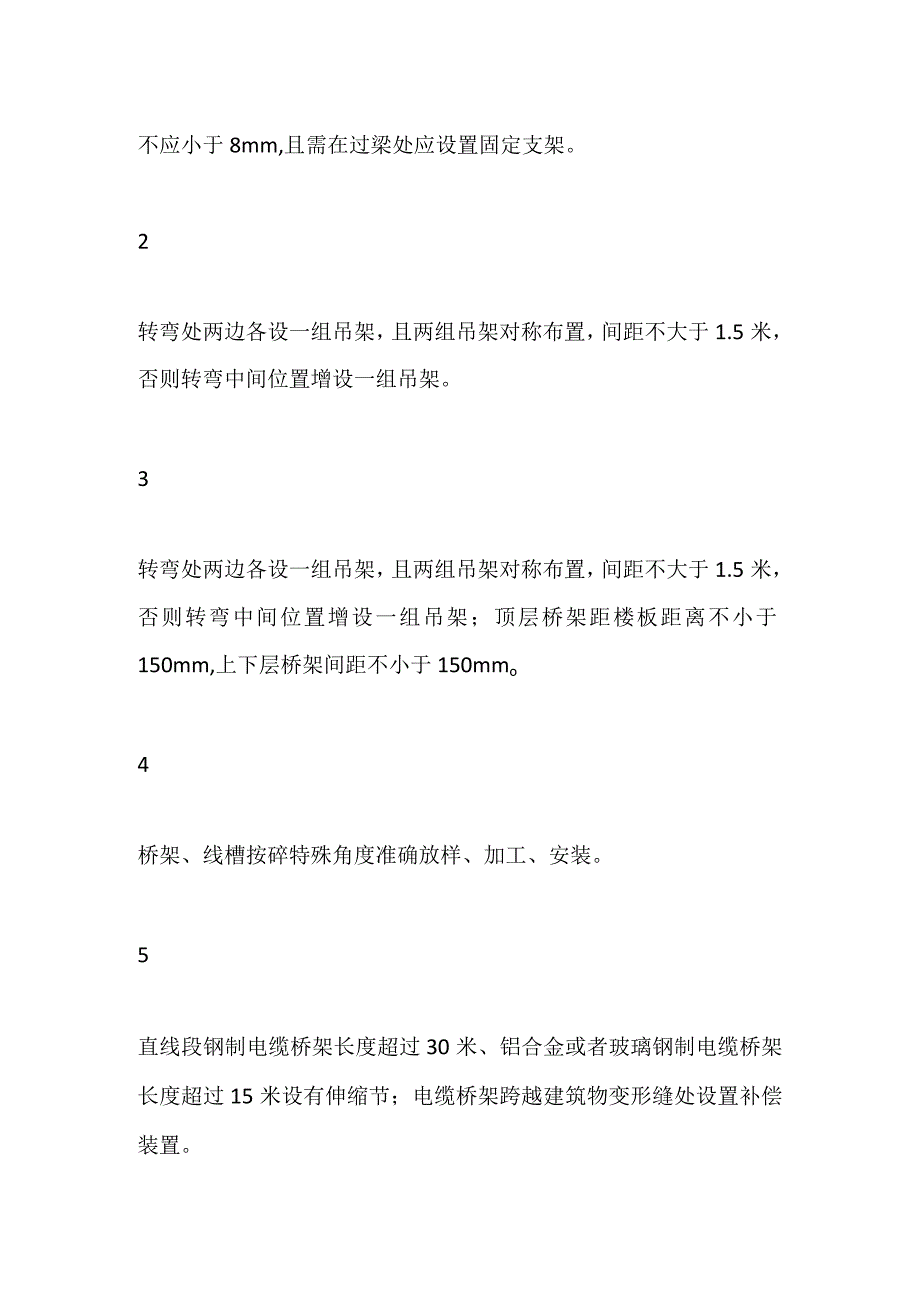

第1页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第2页

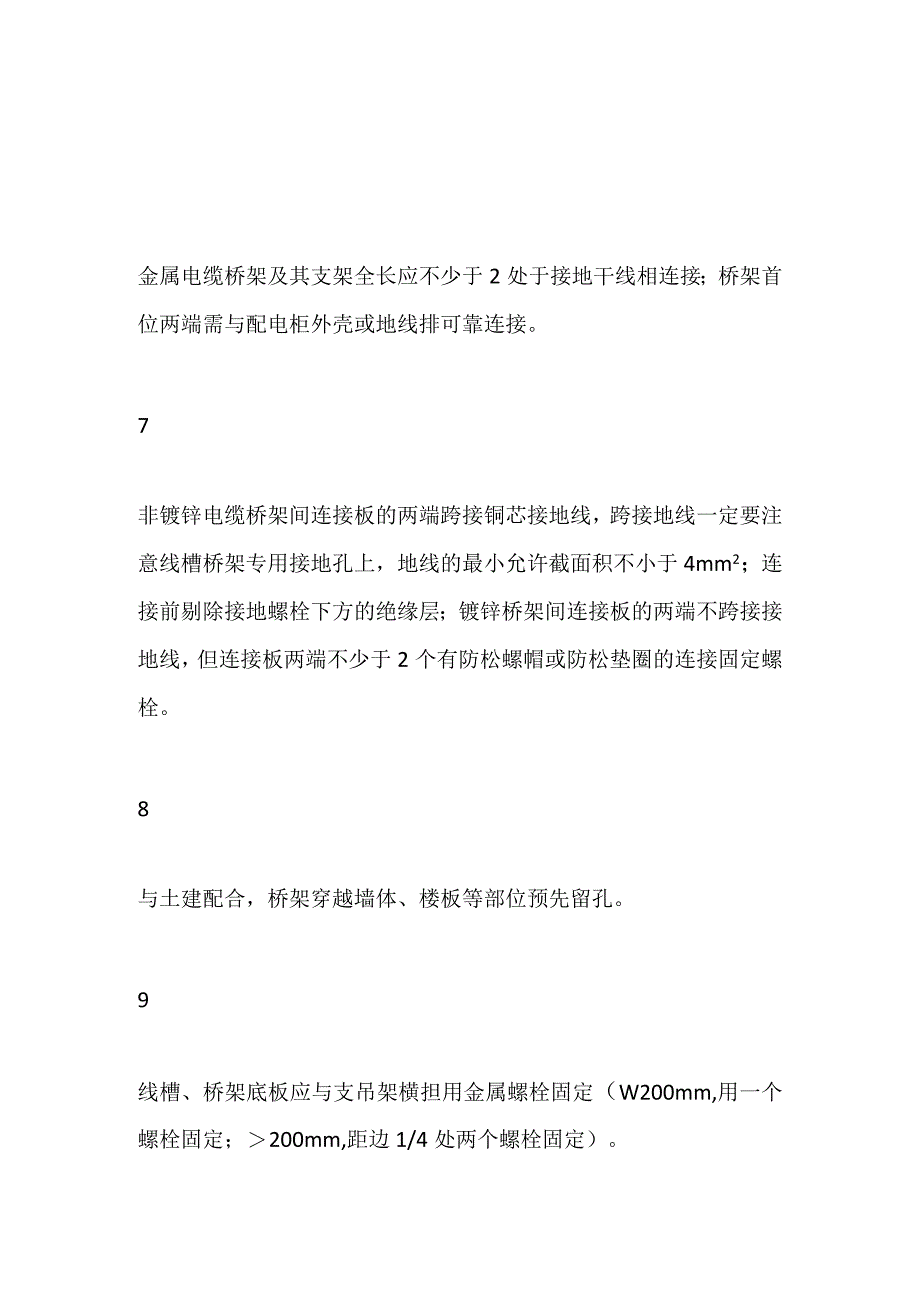

第2页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第3页
第3页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第4页
第4页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第5页
第5页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第6页
第6页 / 共7页
桥架及电缆施工工艺要点优质工程示例全套.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《桥架及电缆施工工艺要点优质工程示例全套.docx》由会员分享,可在线阅读,更多相关《桥架及电缆施工工艺要点优质工程示例全套.docx(7页珍藏版)》请在第壹文秘上搜索。

1、桥架及电缆施工工艺要点优质工程示例全套一、线槽桥架安装工艺要点先来看看规范GB50303建筑电气工程施工质量验收规范强条的要求:11.1.1金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:1 .梯架、托盘和槽盒全长不大于30m时,不应少于2处与保护导体可靠连接;全长大于30m时,应每隔20m30m应增加一个连接点,起始端和终点端均应可靠接地。2 .非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体,保护联结导体的截面积应符合设计要求。3 .镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时,连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。1平直线

2、段桥架吊架间距L5m2m,如果采用吊杆支架,吊杆直径不应小于8mm,且需在过梁处应设置固定支架。2转弯处两边各设一组吊架,且两组吊架对称布置,间距不大于1.5米,否则转弯中间位置增设一组吊架。3转弯处两边各设一组吊架,且两组吊架对称布置,间距不大于1.5米,否则转弯中间位置增设一组吊架;顶层桥架距楼板距离不小于150mm,上下层桥架间距不小于150mmo4桥架、线槽按碎特殊角度准确放样、加工、安装。5直线段钢制电缆桥架长度超过30米、铝合金或者玻璃钢制电缆桥架长度超过15米设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置。金属电缆桥架及其支架全长应不少于2处于接地干线相连接;桥架首位两端需与

3、配电柜外壳或地线排可靠连接。7非镀锌电缆桥架间连接板的两端跨接铜芯接地线,跨接地线一定要注意线槽桥架专用接地孔上,地线的最小允许截面积不小于4mm2;连接前剔除接地螺栓下方的绝缘层;镀锌桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。8与土建配合,桥架穿越墙体、楼板等部位预先留孔。9线槽、桥架底板应与支吊架横担用金属螺栓固定(W200mm,用一个螺栓固定;200mm,距边1/4处两个螺栓固定)。桥架穿越墙体及楼板,应用不燃材料封堵;穿越防火分区桥架内必须做防火封堵。11室外安装桥架安装高度不能低于积雪、积水高度,同时考虑选用防水型盖板,进出室外桥架、线

4、槽,室内须高于室外,防止雨水流入室内。二、电缆桥架内敷设工艺要点先来看看规范GB50303建筑电气工程施工质量验收规范强条的要求:13.1.2电缆敷设不得存在绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。13.2.2电缆敷设应符合下列规定:1 .电缆敷设排列应顺直、整齐,并宜少交叉。2 .电缆转弯处的最小弯曲半径应符合表11.1.2的规定。3 .在电缆沟或电气竖井内垂直敷设或大于45。倾斜敷设的电缆应在每个支架上固定。4 .在梯架、托盘或槽盒内大于45。倾斜敷设的电缆每隔2m固定,水平敷设的电缆,首尾两端、转弯两侧及每隔5m10m处应设固定点。8.电缆出入电缆沟、电气竖井、建筑物,配电(控制)

5、柜、台、箱处以及管子管口处等部位应采取防火或密封措施。13.2.4电缆的首端、末端和分支处应设标志牌,直埋电缆应设标示桩。12电缆敷设前做绝缘遥测,低压采用IKV绝缘摇表遥测线间及对地绝缘电阻值不低于IOMQ,并做好记录。13电缆沿桥架或者托盘敷设时,应将电缆单层敷设,排列整齐。不得有交叉,拐弯处应以最大截面积电缆允许弯曲半径为准。14电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔510米处设固定点。15敷设于垂直桥架内的电缆,每敷设一根应固定一根,固定点间距不大于如下数值:全塑型电缆和控制电缆固定点间距不大于1米,其他电力电缆不大于15米。16电缆总截面积与托盘和梯架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂电缆标志牌,标志牌上应注明电缆编号、规格、电压等级及起始位置。

展开阅读全文
