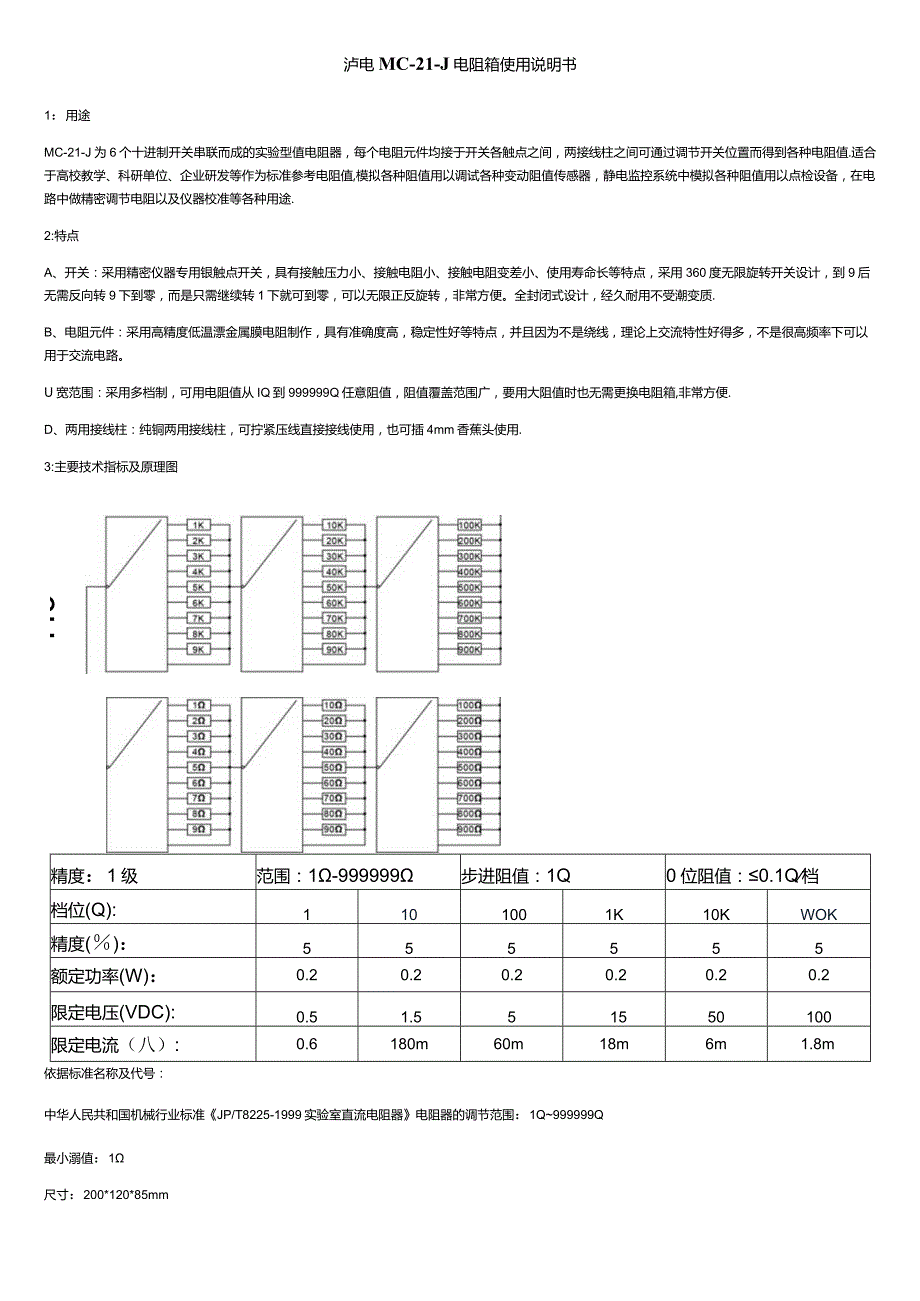

1、泸电MC-21-J电阻箱使用说明书1：用途MC-21-J为6个十进制开关串联而成的实验型值电阻器，每个电阻元件均接于开关各触点之间，两接线柱之间可通过调节开关位置而得到各种电阻值.适合于高校教学、科研单位、企业研发等作为标准参考电阻值,模拟各种阻值用以调试各种变动阻值传感器，静电监控系统中模拟各种阻值用以点检设备，在电路中做精密调节电阻以及仪器校准等各种用途.2:特点A、开关：采用精密仪器专用银触点开关，具有接触压力小、接触电阻小、接触电阻变差小、使用寿命长等特点，采用360度无限旋转开关设计，到9后无需反向转9下到零，而是只需继续转1下就可到零，可以无限正反旋转，非常方便。全封闭式设计，经久
2、耐用不受潮变质.B、电阻元件：采用高精度低温漂金属膜电阻制作，具有准确度高，稳定性好等特点，并且因为不是绕线，理论上交流特性好得多，不是很高频率下可以用于交流电路。U宽范围：采用多档制，可用电阻值从IQ到999999Q任意阻值，阻值覆盖范围广，要用大阻值时也无需更换电阻箱,非常方便.D、两用接线柱：纯铜两用接线柱，可拧紧压线直接接线使用，也可插4mm香蕉头使用.3:主要技术指标及原理图9H U666666精度：1级范围：1-999999步进阻值：1Q0位阻值：0.1Q档档位(Q):1101001K10KWOK精度()：555555额定功率(W)：0.20.20.20.20.20.2限定电压(V

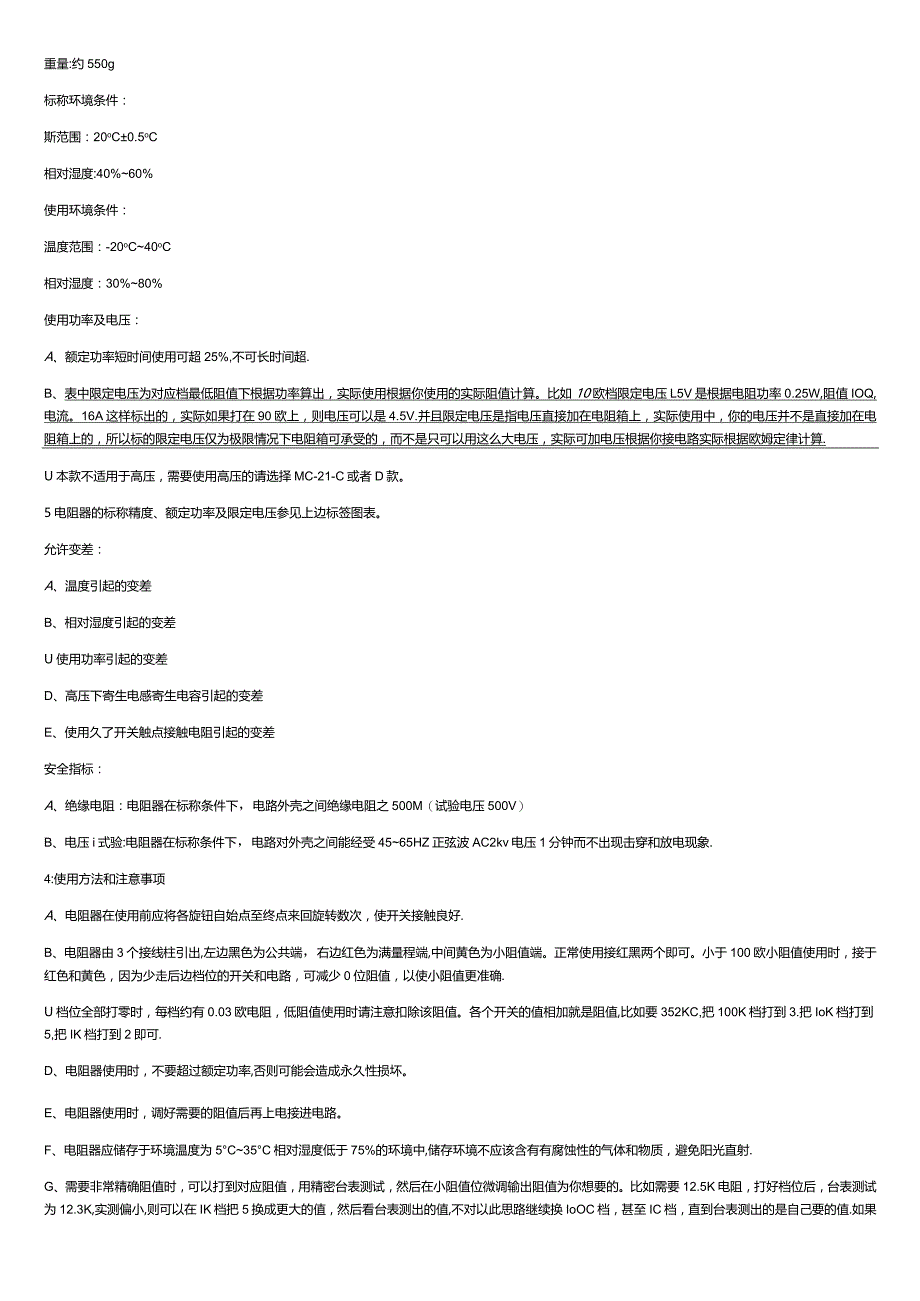

3、DC):0.51.551550100限定电流（八）:0.6180m60m18m6m1.8m依据标准名称及代号：中华人民共和国机械行业标准JP/T8225-1999实验室直流电阻器电阻器的调节范围：1Q999999Q最小溺值：1尺寸：200*120*85mm重量:约550g标称环境条件：斯范围：20oC0.5oC相对湿度:40%60%使用环境条件：温度范围：-20oC40oC相对湿度：30%80%使用功率及电压：A、额定功率短时间使用可超25%,不可长时间超.B、表中限定电压为对应档最低阻值下根据功率算出，实际使用根据你使用的实际阻值计算。比如10欧档限定电压L5V是根据电阻功率0.25W,阻值
4、IOQ,电流。16A这样标出的，实际如果打在90欧上，则电压可以是4.5V.并且限定电压是指电压直接加在电阻箱上，实际使用中，你的电压并不是直接加在电阻箱上的，所以标的限定电压仅为极限情况下电阻箱可承受的，而不是只可以用这么大电压，实际可加电压根据你接电路实际根据欧姆定律计算.U本款不适用于高压，需要使用高压的请选择MC-21-C或者D款。5电阻器的标称精度、额定功率及限定电压参见上边标签图表。允许变差：A、温度引起的变差B、相对湿度引起的变差U使用功率引起的变差D、高压下寄生电感寄生电容引起的变差E、使用久了开关触点接触电阻引起的变差安全指标：A、绝缘电阻：电阻器在标称条件下，电路外壳之间绝
5、缘电阻之500M（试验电压500V）B、电压i式验:电阻器在标称条件下，电路对外壳之间能经受4565HZ正弦波AC2kv电压1分钟而不出现击穿和放电现象.4:使用方法和注意事项A、电阻器在使用前应将各旋钮自始点至终点来回旋转数次，使开关接触良好.B、电阻器由3个接线柱引出,左边黑色为公共端，右边红色为满量程端,中间黄色为小阻值端。正常使用接红黑两个即可。小于100欧小阻值使用时，接于红色和黄色，因为少走后边档位的开关和电路，可减少0位阻值，以使小阻值更准确.U档位全部打零时，每档约有0.03欧电阻，低阻值使用时请注意扣除该阻值。各个开关的值相加就是阻值,比如要352KC,把100K档打到3.把
6、IoK档打到5,把IK档打到2即可.D、电阻器使用时，不要超过额定功率,否则可能会造成永久性损坏。E、电阻器使用时，调好需要的阻值后再上电接进电路。F、电阻器应储存于环境温度为5C35C相对湿度低于75%的环境中,储存环境不应该含有有腐蚀性的气体和物质，避免阳光直射.G、需要非常精确阻值时，可以打到对应阻值，用精密台表测试，然后在小阻值位微调输出阻值为你想要的。比如需要12.5K电阻，打好档位后，台表测试为12.3K,实测偏小,则可以在IK档把5换成更大的值，然后看台表测出的值,不对以此思路继续换IoOC档，甚至IC档，直到台表测出的是自己要的值.如果实测偏大则相反操作.H、因为一般万用表精度

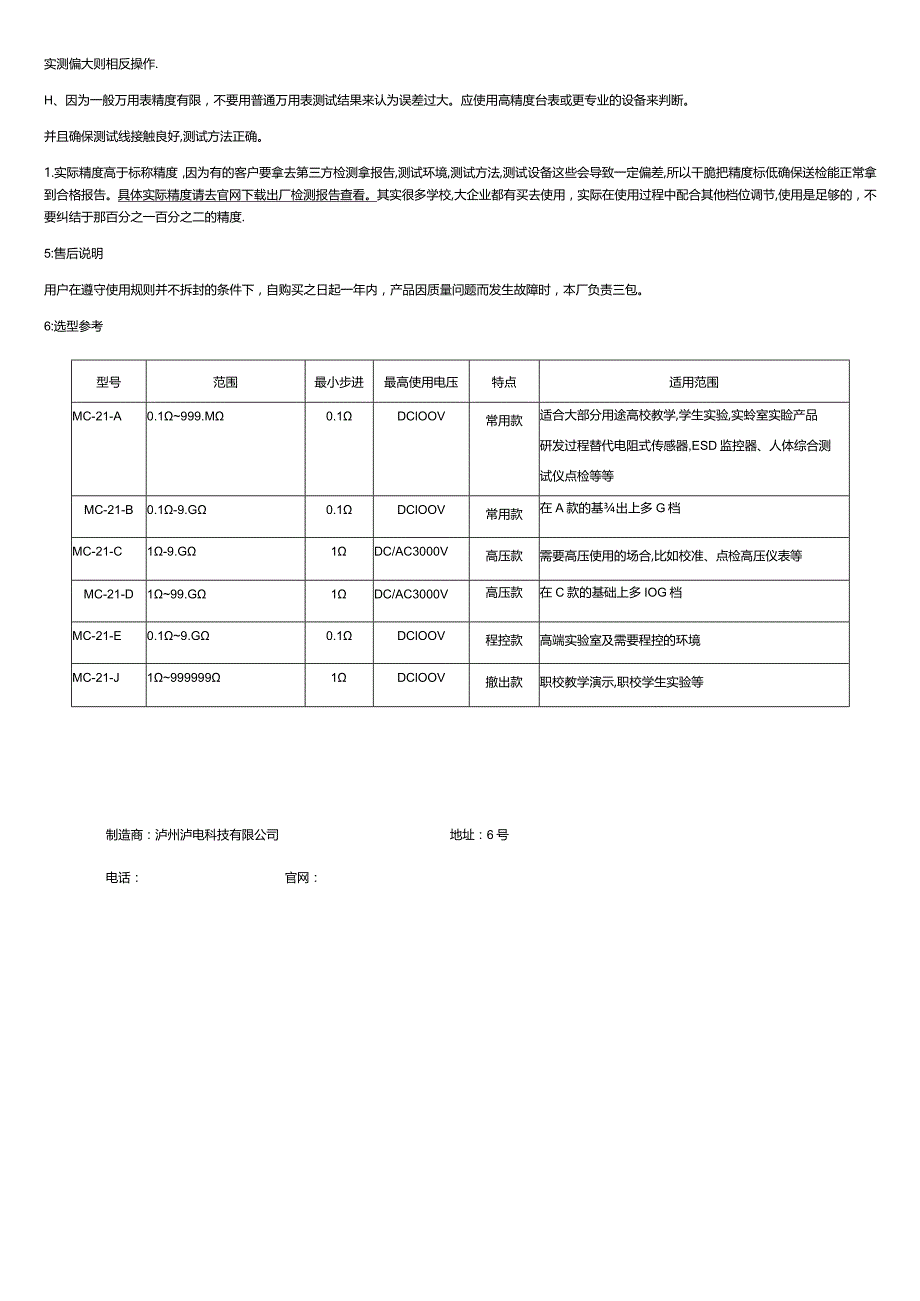

7、有限，不要用普通万用表测试结果来认为误差过大。应使用高精度台表或更专业的设备来判断。并且确保测试线接触良好,测试方法正确。1.实际精度高于标称精度，因为有的客户要拿去第三方检测拿报告,测试环境,测试方法,测试设备这些会导致一定偏差,所以干脆把精度标低确保送检能正常拿到合格报告。具体实际精度请去官网下载出厂检测报告查看。其实很多学校,大企业都有买去使用，实际在使用过程中配合其他档位调节,使用是足够的，不要纠结于那百分之一百分之二的精度.5:售后说明用户在遵守使用规则并不拆封的条件下，自购买之日起一年内，产品因质量问题而发生故障时，本厂负责三包。6:选型参考型号范围最小步进最高使用电压特点适用范围
8、MC-21-A0.1999.M0.1DClOOV常用款适合大部分用途高校教学,学生实验,实蛉室实睑产品研发过程替代电阻式传感器,ESD监控器、人体综合测试仪点检等等MC-21-B0.1-9.G0.1DClOOV常用款在A款的基出上多G档MC-21-C1-9.G1DC/AC3000V高压款需要高压使用的场合,比如校准、点检高压仪表等MC-21-D199.G1DC/AC3000V高压款在C款的基础上多IOG档MC-21-E0.19.G0.1DClOOV程控款高端实验室及需要程控的环境MC-21-J19999991DClOOV撤出款职校教学演示,职校学生实验等制造商：泸州泸电科技有限公司地址：6号电话：官网：
