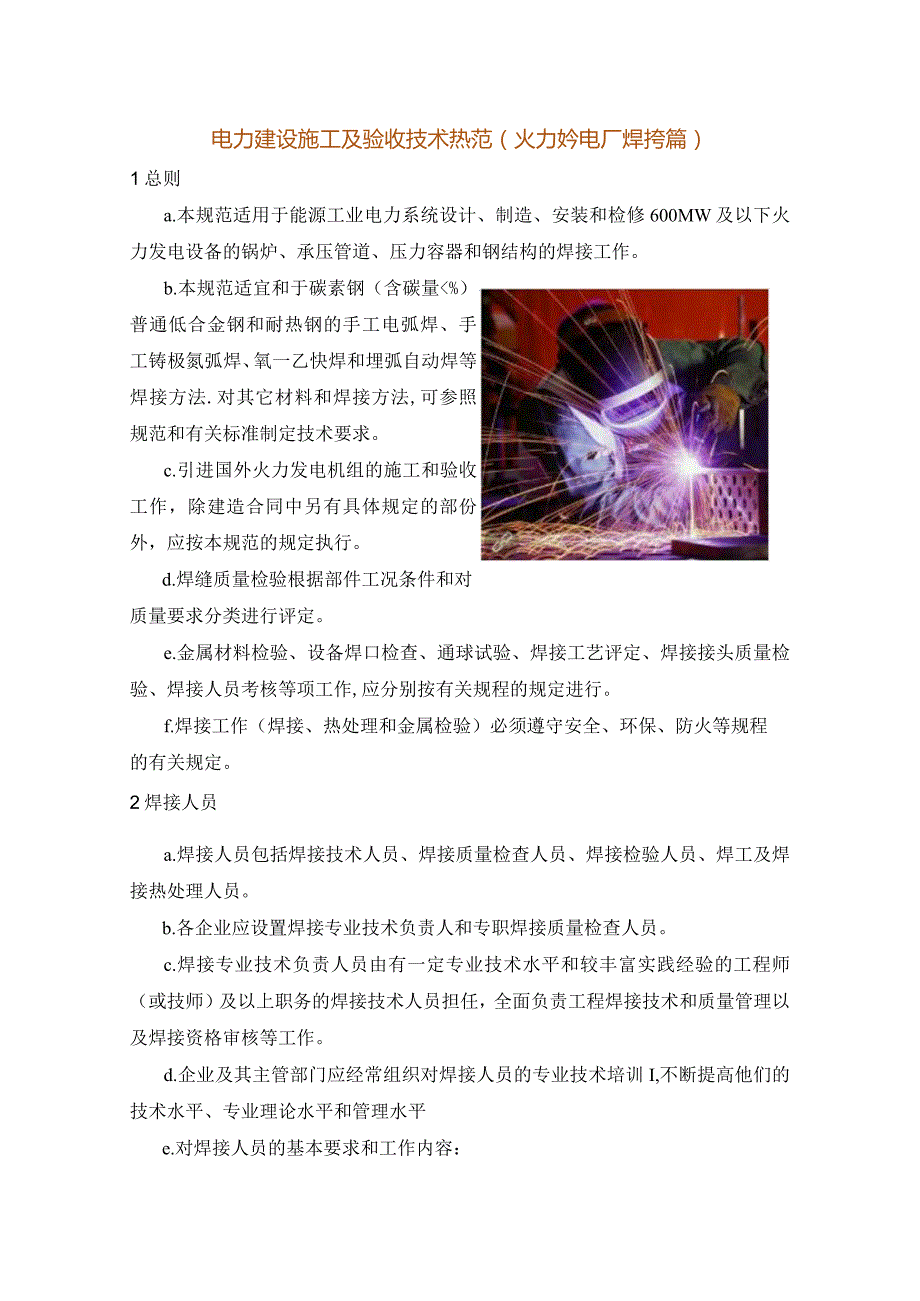

1、电力建设施工及验收技术热范（火力妗电厂焊挎篇）1总则a.本规范适用于能源工业电力系统设计、制造、安装和检修600MW及以下火力发电设备的锅炉、承压管道、压力容器和钢结构的焊接工作。b.本规范适宜和于碳素钢（含碳量%）、普通低合金钢和耐热钢的手工电弧焊、手工铸极氮弧焊、氧一乙快焊和埋弧自动焊等焊接方法.对其它材料和焊接方法,可参照规范和有关标准制定技术要求。c.引进国外火力发电机组的施工和验收工作，除建造合同中另有具体规定的部份外，应按本规范的规定执行。d.焊缝质量检验根据部件工况条件和对质量要求分类进行评定。e.金属材料检验、设备焊口检查、通球试验、焊接工艺评定、焊接接头质量检验、焊接人员考核
2、等项工作,应分别按有关规程的规定进行。f.焊接工作（焊接、热处理和金属检验）必须遵守安全、环保、防火等规程的有关规定。2焊接人员a.焊接人员包括焊接技术人员、焊接质量检查人员、焊接检验人员、焊工及焊接热处理人员。b.各企业应设置焊接专业技术负责人和专职焊接质量检查人员。c.焊接专业技术负责人员由有一定专业技术水平和较丰富实践经验的工程师（或技师）及以上职务的焊接技术人员担任，全面负责工程焊接技术和质量管理以及焊接资格审核等工作。d.企业及其主管部门应经常组织对焊接人员的专业技术培训I,不断提高他们的技术水平、专业理论水平和管理水平e.对焊接人员的基本要求和工作内容：1）焊接技术人员:(1)首次

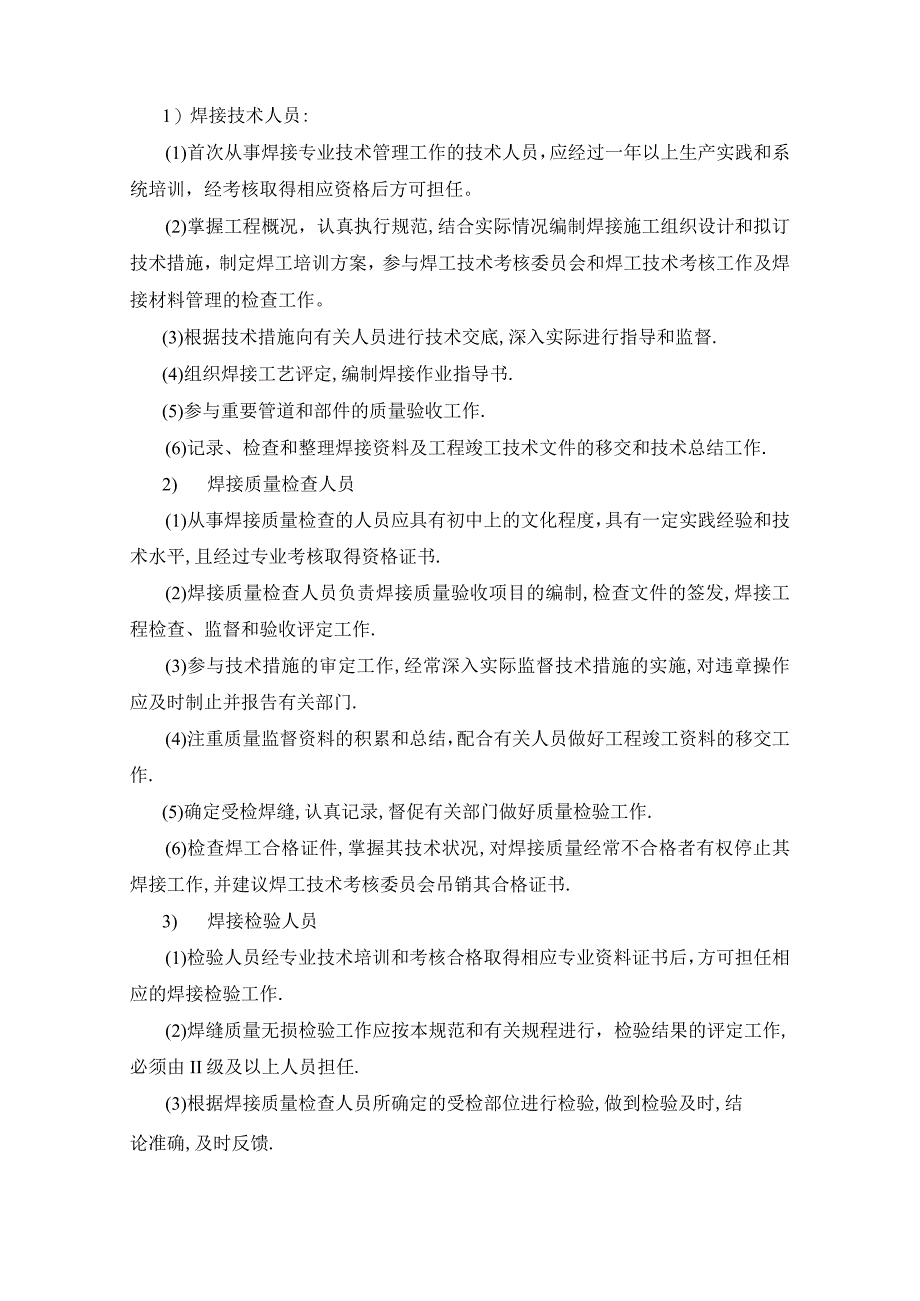

3、从事焊接专业技术管理工作的技术人员，应经过一年以上生产实践和系统培训，经考核取得相应资格后方可担任。(2)掌握工程概况，认真执行规范,结合实际情况编制焊接施工组织设计和拟订技术措施，制定焊工培训方案，参与焊工技术考核委员会和焊工技术考核工作及焊接材料管理的检查工作。(3)根据技术措施向有关人员进行技术交底,深入实际进行指导和监督.(4)组织焊接工艺评定,编制焊接作业指导书.(5)参与重要管道和部件的质量验收工作.(6)记录、检查和整理焊接资料及工程竣工技术文件的移交和技术总结工作.2) 焊接质量检查人员(1)从事焊接质量检查的人员应具有初中上的文化程度，具有一定实践经验和技术水平,且经过专业考
4、核取得资格证书.(2)焊接质量检查人员负责焊接质量验收项目的编制,检查文件的签发,焊接工程检查、监督和验收评定工作.(3)参与技术措施的审定工作,经常深入实际监督技术措施的实施,对违章操作应及时制止并报告有关部门.(4)注重质量监督资料的积累和总结，配合有关人员做好工程竣工资料的移交工作.(5)确定受检焊缝,认真记录,督促有关部门做好质量检验工作.(6)检查焊工合格证件,掌握其技术状况,对焊接质量经常不合格者有权停止其焊接工作,并建议焊工技术考核委员会吊销其合格证书.3) 焊接检验人员(1)检验人员经专业技术培训和考核合格取得相应专业资料证书后，方可担任相应的焊接检验工作.(2)焊缝质量无损检

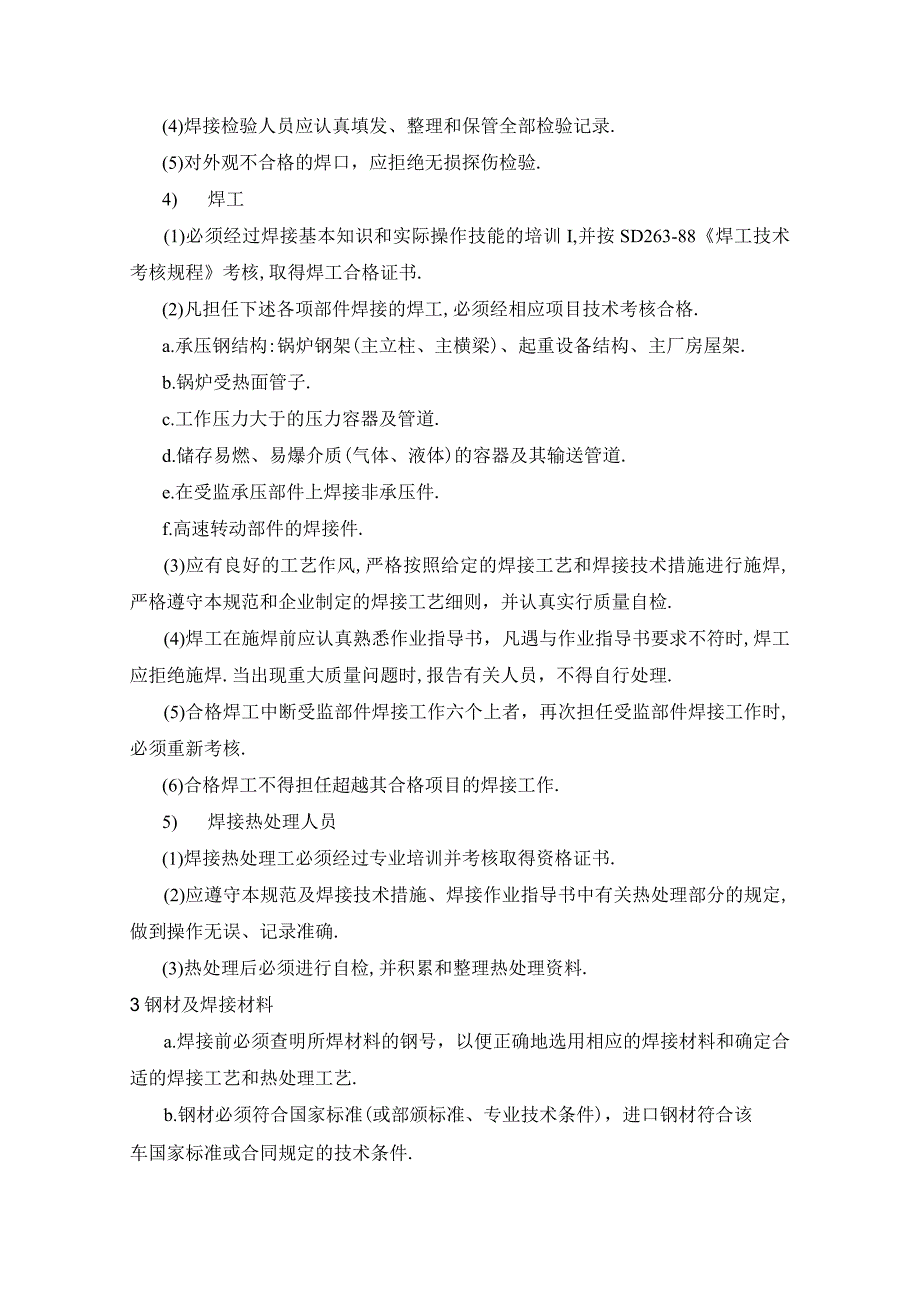

5、验工作应按本规范和有关规程进行，检验结果的评定工作,必须由II级及以上人员担任.(3)根据焊接质量检查人员所确定的受检部位进行检验,做到检验及时,结论准确,及时反馈.(4)焊接检验人员应认真填发、整理和保管全部检验记录.(5)对外观不合格的焊口，应拒绝无损探伤检验.4) 焊工(1)必须经过焊接基本知识和实际操作技能的培训I,并按SD263-88焊工技术考核规程考核,取得焊工合格证书.(2)凡担任下述各项部件焊接的焊工,必须经相应项目技术考核合格.a.承压钢结构:锅炉钢架(主立柱、主横梁)、起重设备结构、主厂房屋架.b.锅炉受热面管子.c.工作压力大于的压力容器及管道.d.储存易燃、易爆介质(气
6、体、液体)的容器及其输送管道.e.在受监承压部件上焊接非承压件.f.高速转动部件的焊接件.(3)应有良好的工艺作风,严格按照给定的焊接工艺和焊接技术措施进行施焊,严格遵守本规范和企业制定的焊接工艺细则，并认真实行质量自检.(4)焊工在施焊前应认真熟悉作业指导书，凡遇与作业指导书要求不符时,焊工应拒绝施焊.当出现重大质量问题时,报告有关人员，不得自行处理.(5)合格焊工中断受监部件焊接工作六个上者，再次担任受监部件焊接工作时,必须重新考核.(6)合格焊工不得担任超越其合格项目的焊接工作.5) 焊接热处理人员(1)焊接热处理工必须经过专业培训并考核取得资格证书.(2)应遵守本规范及焊接技术措施、焊
7、接作业指导书中有关热处理部分的规定,做到操作无误、记录准确.(3)热处理后必须进行自检,并积累和整理热处理资料.3钢材及焊接材料a.焊接前必须查明所焊材料的钢号，以便正确地选用相应的焊接材料和确定合适的焊接工艺和热处理工艺.b.钢材必须符合国家标准(或部颁标准、专业技术条件)，进口钢材符合该车国家标准或合同规定的技术条件.C.焊接材料焊条、焊丝、鸽棒、氮气、乙快气（电石）和焊剂的质量应符合国家标准（或有关标准）.d.电厂常用焊条、焊丝的化学成分和机械性能见附录B和附录C.e.钢材、焊条、焊丝等均应有制造厂的质量合格证.凡无质量合格证或对其质量有怀疑时,应按批号抽查试验,合格者方可使用.f.焊条
8、、焊丝的选用，应根据母材的化学成分、机械性能和焊接接头的抗裂性、碳扩散、焊前预热、焊后热处理以及使用条件等综合考虑.g.同程钢材焊接时,焊条（焊丝）的选用，一般应符合下列要求：（1）焊缝金属性能和化学成分与母材相当.（2）工艺性能良好.h.异种钢材焊接时,焊条（焊丝）的选用，一般应符合下列要求：（1）两侧钢材均非奥氏体不锈钢时，可选用成份介于二者之间或与合金含量低的一侧相配的焊条（焊丝）.（2）两侧之一为奥氏体不锈钢时,可选用含银量较高的不锈钢焊条（焊丝）.i.焊接异种钢的焊条（焊丝）及焊后热处理温度推荐值见附录E.j.鸽极氨弧焊用的电极,宜采用钵鸽棒,所用氨气纯度不低于k.氧一乙块焊所用氧气
9、纯度应在%以上.乙块气纯度应符合GB6819-86溶解乙快的规定.如以电石制备乙快气，电石应有出厂证明书,其质量可采用检查焊缝金属中硫、磷含量（按被焊金属标准）的方法来确定;用于焊接的乙焕气,应进行过滤,未经检查或杂质含量超过标准的电石,不得用于受监部件的焊接.1.埋弧自动焊用的焊剂应符合有关标准要求,常用埋弧焊焊剂简明表见附录D.4焊前准备a.焊口的位置应避开应力集中区且便于施焊及热处理,一般应符合下列要求：b.锅炉受热面管子焊口，其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm,两个对接焊口问距离不得小于15OninLC.管道对接焊口，其中心线距离管子弯曲起点不小于管子外
10、径,且不小于100mn1(焊接、锻制、铸造成型管件除外)，距支吊架边缘至少50mm,两个对接焊口间距离不得小于管子直径,且不得少于150三.d.管接头和仪表插座一般不可设置在焊缝或热影响区内.e.筒体的对接焊口，其中心线距离封头弯曲起点不小于壁厚加15三,且不小于25mm和不大于50mm.f.带有纵向焊缝的筒体和封头，相邻两纵向焊缝的距离应不大于壁厚的3倍,且不小于100mm.g.焊接管的管孔应量避免开在焊缝上，并避免管孔焊缝与相邻焊缝的热影响区相重合,如必须在焊缝上及附近开孔时,应满足以下条件：(1)管孔两侧大于孔径且不少于60mm范围内的焊缝应按表的要求,经无损探伤检验合格.(2)孔边不在
11、焊缝缺陷上.(3)管接头需经焊后热处理消除应力.h.搭接焊缝的搭接尺寸应不小于5倍母材厚度,且不小于30mm.i.管子、管道、压力容器和钢结构的坡口形式应按设计图纸规定加工.如无规定时,坡口的型式和尺寸应按能保证焊接质量、填充金属量少、改善劳动条件、便于操作、减少焊接应力和变形、适应探伤要求等原则选用.j.焊接接头基本形式及尺寸见表焊件下料与坡口加工按下列要求进行：k.焊件下料采用机械方法为宜,对淬硬倾向较大的合金钢材，公称直径V100mm的管子和公称直径100mm、工作压力的汽水管道,尤应以机械方法加工.1.如用热加工法(如气割)下料,切口部分应留有加工余量，以除去淬硬层及过热金属.m.对淬
12、硬倾向较大的合金钢材用热加工法下料后,切口部分应先进行退火处理再行加工.n.坡口的制备应以机械加工的方法进行.如使用火焰切割切制坡口，则应将割口表面的氧化物、熔渣及飞溅物按条的要求清理干净,并将不平处修理平整.0.焊件经下料及坡口加工后按下列要求进行检查,合格后方可进行组对.(1)淬硬性较大的钢材如使用火焰切割下料坡口，加工后要经表面探伤检验合格.(2)坡口处母材无裂纹、重皮、坡口损伤及毛刺等缺陷.(3)坡口加工尺寸符合图样要求.(4)在第条规定的清理范围内无裂纹、夹层等缺陷.P.焊件在组装前应将焊口表面及附近母材内、外壁的油、漆、垢、锈等清理干净,直至发出金属光泽.清理范围规定如下：(1)手
13、工电弧焊对接焊口：每侧各为10-15mm.(2)埋弧焊接焊口：每侧各为20mm.(3)角接接头焊口：焊脚K值+10mm.q.对接管口端面与管子中心线垂直.其偏斜度不得超过表的规定.r.焊件对口时一般应做到内壁齐平,如有错口，其错口值应符合下列要求：1)对接单面焊的局部错口值不应超过壁厚的10%,且不大于1mm.2)对接双面焊口的局部错口值不应超过焊件厚度的10%,且不大于3mm.s.不同厚度焊件对口时,其厚度差可按下列方法处理：(1)内壁尺寸不相等而外壁齐平时,可加工成图的形式.(2)外壁尺寸不相等面壁齐平时,可加工成图的形式.(3)内外壁尺寸均不相等时,可加工成图的形式.(4)内壁尺寸不相等
14、,厚度差W5mm时,在不影响焊件强度的条件下可加工成图的形式.t.焊口的局部间隙过大时,应设法修整到规定尺寸，严禁在间隙内加填塞物.u.焊条、焊丝和焊剂应存放于干燥、退风良好、温度大于5,且相对空气湿度小于60%的库房内.焊条、焊剂使用前应按其说明书要求进行烘焙,重复烘焙不得超过两次.焊丝使用前应清除锈垢和油污,至露出金属光泽.焊接重要部件的焊条,使用时应装入温度保持在100T50C的专用保温箱筒内，随用随取.V.存放一年以上的焊条用于重要部件焊接时，如对其发生怀疑,应重新做出鉴定,符合要求后方准使用.W.焊接组装时应将待焊工件垫置牢固，以防止在焊接和热处理过程中产生变形和附加应力.X.除设计
15、规定的冷拉口外，其余焊口应禁止用强力对口，更不允许利用热膨胀法对口，以防引起附加应力.y.焊接场所过程包括对口装配、防雨、防雪、防寒等措施.焊接施过程包括对口装配、施焊、热处理和检验等四个重要工序.本道工序符合要求后方准进行下道工序,否则禁止下道工序施工.z.合格焊工在施焊锅炉受热面管子前,应进行与实际条件相适应的模拟练习，并经折断面检查符合要求后方可正式焊接.5焊接工艺a.焊接时允许的最低环境温度如下:碳素钢-20低合金钢、普通低合金钢-IOoC中、高合金钢OeCb.各种钢材施焊前的预热温度推荐如表并有下列规定：根据焊接工艺评定提出预热要求.1）壁厚26mm的合金钢管子、管件（如弯头、三通等）和大厚度板件在负温下焊接时,预热温度可按表的规定值提高20-50oC.2）壁厚6mm的低合金钢管子及壁厚15mm的碳素钢管在负温下焊接时亦应适当预热.3）异种钢焊接时，预热温度应按焊接性能较差或合金成分较高的一侧选择.4）接管座与主管焊接时,应以主管规定的预热温度为准.5）非承压件与承压件焊接时,预热温度应按承压件选择.6）非承压件与承压件焊接时,预热温度应按承压件选择.7）预热宽度从对口中心开始,每侧不少于焊件厚度
