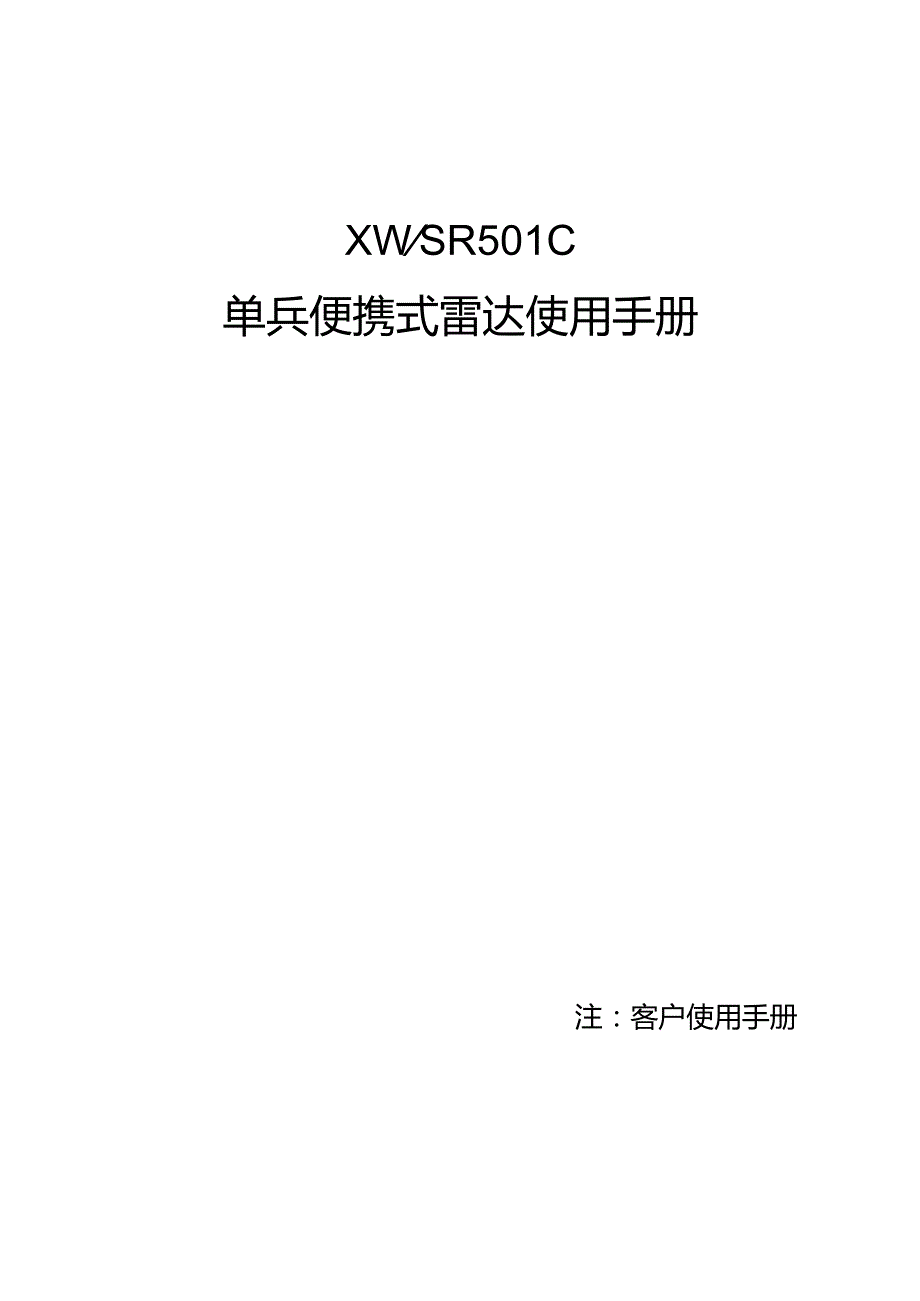

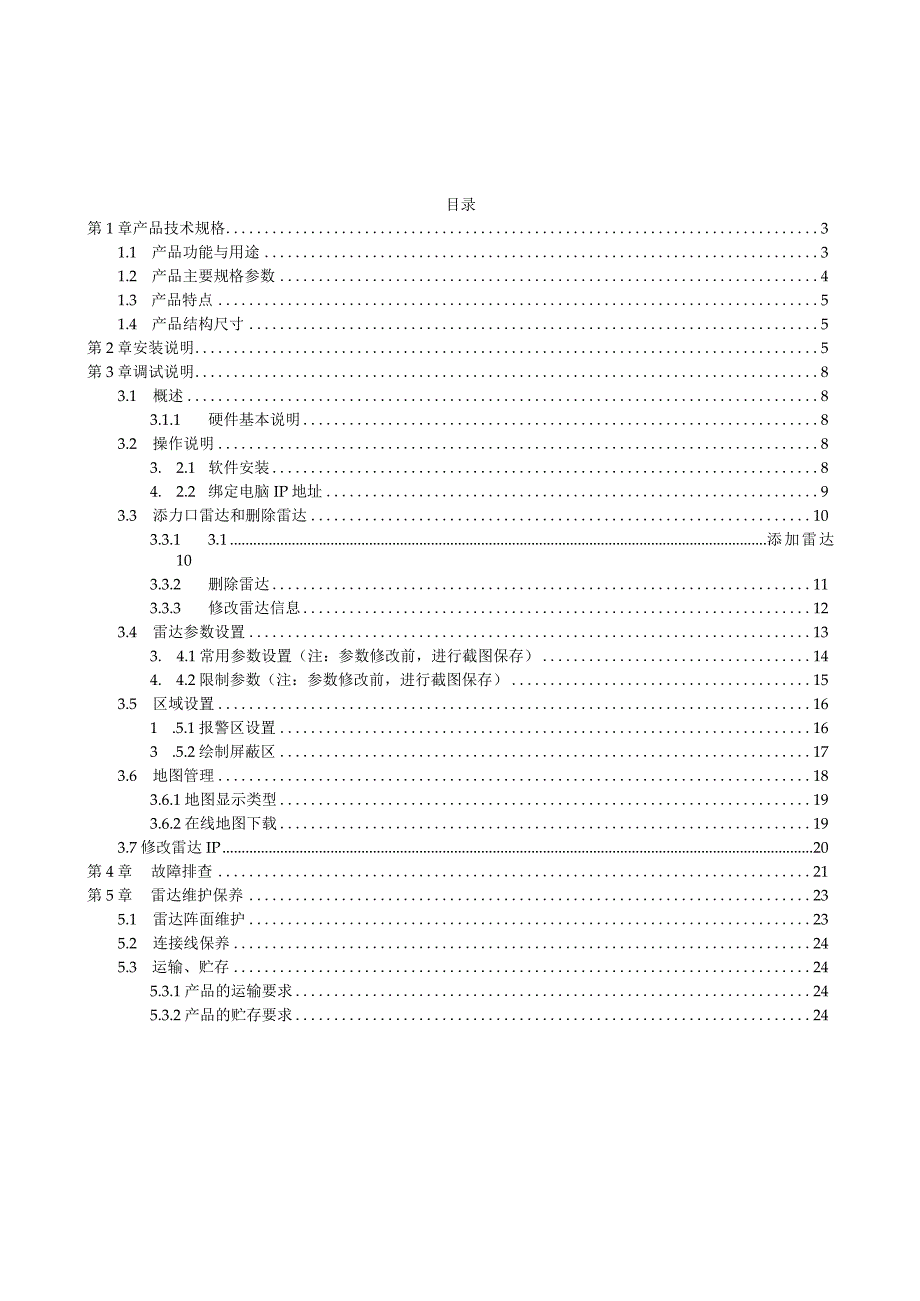

1、XWSR501C单兵便携式雷达使用手册注：客户使用手册目录第1章产品技术规格31.1 产品功能与用途31.2 产品主要规格参数41.3 产品特点51.4 产品结构尺寸5第2章安装说明5第3章调试说明83.1 概述83.1.1 硬件基本说明83.2 操作说明83. 2.1软件安装84. 2.2绑定电脑IP地址93.3 添力口雷达和删除雷达103.3.1 3.1添加雷达103.3.2 删除雷达113.3.3 修改雷达信息123.4 雷达参数设置133. 4.1常用参数设置（注：参数修改前，进行截图保存）144. 4.2限制参数（注：参数修改前，进行截图保存）153.5 区域设置161 .5.1报警

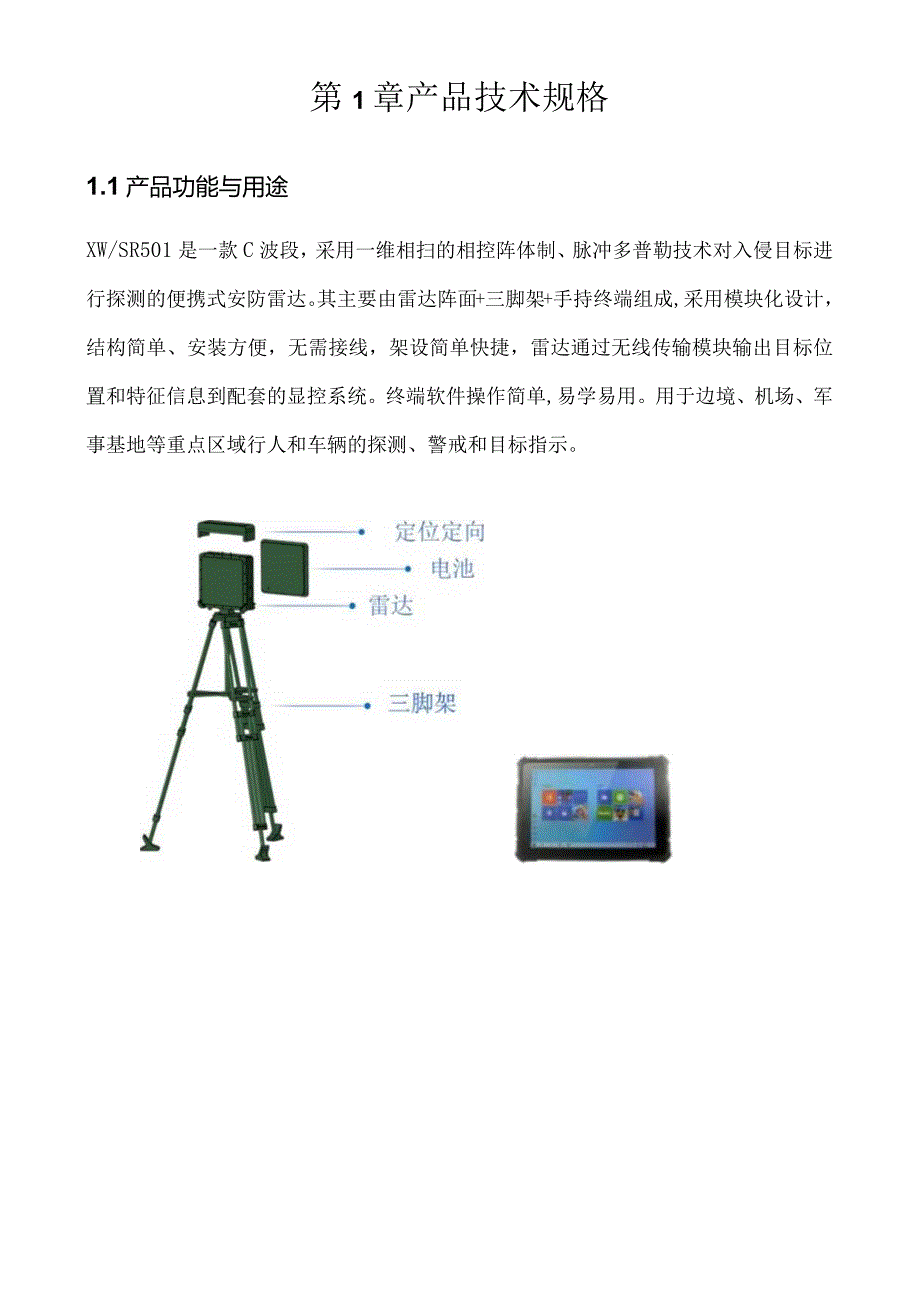

2、区设置163 .5.2绘制屏蔽区173.6 地图管理183.6.1地图显示类型193.6.2在线地图下载193.7修改雷达IP20第4章故障排查21第5章雷达维护保养235.1 雷达阵面维护235.2 连接线保养245.3 运输、贮存245.3.1产品的运输要求245.3.2产品的贮存要求24第1章产品技术规格1.1产品功能与用途XW/SR501是一款C波段，采用一维相扫的相控阵体制、脉冲多普勒技术对入侵目标进行探测的便携式安防雷达。其主要由雷达阵面+三脚架+手持终端组成,采用模块化设计，结构简单、安装方便，无需接线，架设简单快捷，雷达通过无线传输模块输出目标位置和特征信息到配套的显控系统。终
3、端软件操作简单,易学易用。用于边境、机场、军事基地等重点区域行人和车辆的探测、警戒和目标指示。项目性能参数工作体制相控阵体制（方位机扫+）工作模式脉冲多普勒工作频段C波段最大探测距离100nL5km（行人）Ioom3.Okm（车辆）最小探测距离100m方位覆盖290仰角覆盖218探测速度0.5ms30ms方位精度1.0o数据率2IHZ数据接口无线传输（支持RJ45连接）电池容量42AH（单电池）续航时间4H（常温下，单电池）架设时间5min工作温度-2055重量18.Okg1.3 产品特点 定位定向：实时显示位置、朝向等信息 轻型小型化、抗干扰：有效增强了其机动性和便携性 方便快捷：单兵携带机
4、动性强，五分钟便可完成架设；续航时间长，电池可更换； 无线传输模块：可远程操控，操作方便，不受场地限制1.4 产品结构尺寸第2章安装说明Stepl：从三脚架包中取出三脚架，并支起三脚架；Step2：将阵面按照三脚架箭头方向卡在三脚架上；Step3：打开阵面开关；Step4：开启手持终端，等待终端软件运行；Step5：查看左下角总数据帧是否在累计，在持续递增则表示雷达正在运行,并与手持终端完成连接；Step6：点击终端顶部【定位】按钮，完成雷达的定位定向，定向功能取值与卫星信号，故需保证户外无遮挡环境，【定位】成功后，若扇面仍正北方向，可能定位成功定向失败，请重试，或者挪动后重试；收纳Stepl
5、:关闭雷达阵面电源和手持终端；Step2：将手持终端放置于背包中；Step3：将阵面从三脚架上取下来，并放回背包中；St叩4：将三脚架收纳至三脚架包中；Step5：完成收纳；阵面探测范围第3章调试说明3.1 概述3.1.1 硬件基本说明确保LGSS的流畅运行，对计算机的基本需求，如下：操作系统：64位WinlO专业版（推荐）显示分辨率：自适应CPU：Core双核四线程CPU（必须使用英特尔处理器）内存：4GB的内存网口：百兆网接口3.2 操作说明2.1软件安装1.GSS安装程序文件“LGSS”建议安装在非系统盘（如D/E/F等磁盘内）。注意事项：1 .LGSS采用在线下载地图可离线显示。2 .
6、软件运行时，需要安装相应的运行库文件。打开安装程序文件夹，点击“LGSS”与“系统运行库”安装程序按照提示进行软件安装。（如下图）盛 IGcS_V2.9 W21230_Debugg他SeePl2022/12/30 17:39运行谢*1230 17:39Windows lnstaLC cssxs3e超 IGSS_Setup选择安装文件夹点击浏览安会在其他盒符下安装程序将把LGSS-SetUP安装到下面的文件夹中。果魅疑鼐驾磐：请单击“下T” 要安装至俱他文件夹，请在下疏入另一文件夹(工)ZZDProrn FlsU3SS| 浏览妙.航濯不我安C&iSff(g).为自己还是为斫有使用该计算机的人安袋
7、LGSS_SupO任何人Q)只有我(S)取消 测试雷达：基本参数 常用参数 机扫参数 限制参数高级确定刷新取消3.4.1常用参数设置（注：参数修改前，进行截图保存）点击雷达设备列设置图标.,点击“常用参数”界面显示阵面参数信息：包括阵面发射开关设置，阵面门限、工作模式、工作频点设置、高级选项、等。如下图所示：叁数团雷达1：基本伊敏里用参数机扫番裁限制敛GPSIKjBM50448900显11445924*0.0ft22m11M40.0IMnMl1&0TmM5ttK11O2j09两0.0次开陶iBMB三a31 .雷达GPS信息：手动微调雷达经纬度信息或点击“定位”按键，地图界面显示定位图标，拖动地
8、图后经纬度会根据图标地址实时更新坐标信息，点击“确定”或“应用”按键，能够更换雷达显示地址；2 .阵面参数：修改雷达阵面，点击“确定”或“应用”；3 .设置雷达参数：修改工作模式和工作频点以雷达出厂标准（注:有多台雷达安装周边，需要修改工作频点，请与技术人员进行沟通，再进行修改）；高速门限和低速门限：单位为m/s（米/秒），高速门限和低速门限的值可以理解为过滤目标速度的范围值，例如，高速门限设置为30,低速门限设置为2,那么意思就是雷达只输出速度范围在2ms30ms的目标，低于2ms和高于30ms的目标雷达直接过滤不显示；（注：此处的速度值是相对于雷达的径向速度！）4 .检测门限：单位为db（
9、分贝），检测门限越高，即信号灵敏度越低，雷达滤除的信号就会越多，可减少杂波的干扰。例如：检测人可适当降低门限（提高灵敏度），检测车和船可以适当抬高门限（降低灵敏度）；5 .设置发射状态为，开启-雷达能够探测范围内移动目标物体启动雷达自动定位定向：点击此按钮后，带有自动定位定向功能的雷达，软件会自动获取设备当前安装时雷达经纬度、朝向等信息，无需手动设置。3.4.2限制参数（注：参数修改前，进行截图保存）1.起批点数、起批难度：起批点位调整后目标最快几点（几个周期）起批，建议修改值区间399；目标起批难度，建议修改值区间O.l1.0,越小越容易起批，和起批点数配合可以减少虚警，但带来起批较慢的问题
10、；2. 点迹波门、航迹波门：在点迹阶段分辨出两个目标的径向距离波门，单位m,建议修改值区间：10100,一般人车建议值30,大船建议值80；在航迹阶段分辨出两个目标的径向距离波门，单位m,建议修改值区间：1(TlO0,一般人车建议值50,大船建议值150,点击航迹波门设置太小大型目标容易产生分裂，设置太大多个相邻目标会被合批为一个目标，具体值根据雷达类型和现场实际情况进行调整;3. 高速限制、低速限制：在设定好高速限制和低速限制的数值后，在此速度范围外的目标直接过滤掉不显示，只探测在此速度范围内的移动目标；4. 航迹上报开关：开启正常上报航迹，关闭则不上报航迹，但根据航迹输出周期参数定时上报航
11、迹空帧。5. 点迹上报开关：开启正常上报点迹，关闭则不上报点迹，但根据雷达原始数据率上报点迹空帧。6. 凝聚前点迹上报开关：开启正常上报原始点迹，关闭则不上报原始点迹，但根据雷达原始数据率上报凝聚前点迹空帧。3.5区域设置3. 5.1报警区设置添加报警区：选择想要设置成报警区的区域列表后放的目设置按键，能够调出区域设置界面，可设置报警区名称，报警区域雷达目标、无源、频谱目标和融合后的目标显示开关的选择，报警区属性选择勾选“报警”，区域覆盖颜色与颜色深浅度选择,设置完成后点击右下角的“确定”按钮保存设置。如下图：删除报警区：打开“设置”-“区域管理”窗口，在界面右侧菜单栏点击删除报警区按键,界面提示是否确定删除，点击确定按键正常删除报警区，地图上无报警区显示，点击取消按键提示框消失返回区域设置界面。如下图:3.5.2绘制屏蔽区打开“设置”-“区域管理”窗口，在界面右侧菜单栏点击添加区域管理区域，在左侧添加区域编辑框中设置报警区名称，在地图上用鼠标左键点击绘制报警区域（最少需要三个点绘制一个区域），绘制完成后双击鼠标左键保存绘制的屏蔽区域，再点击确认按键
