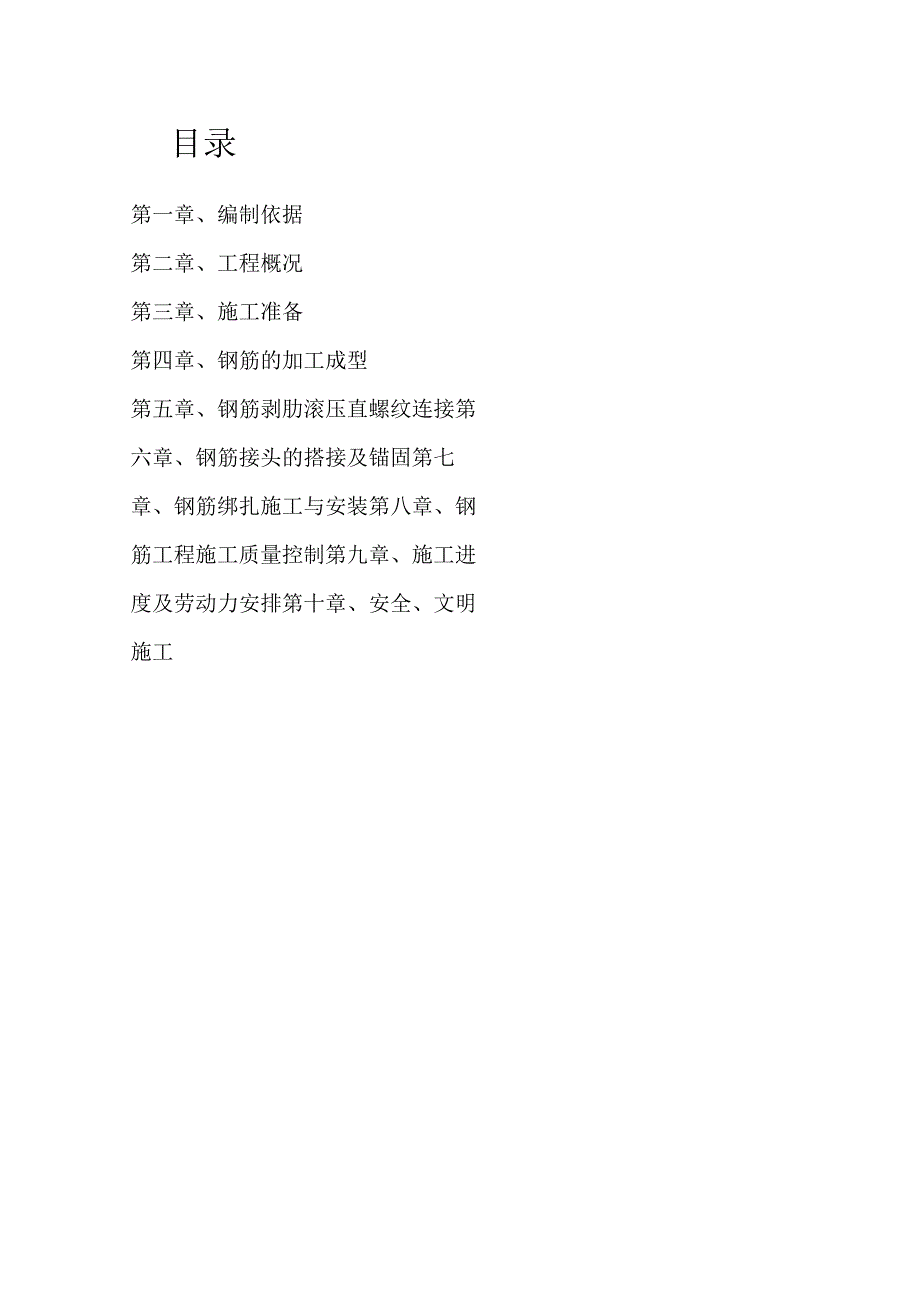

钢筋工程施工方案.docx_第1页
第1页 / 共26页

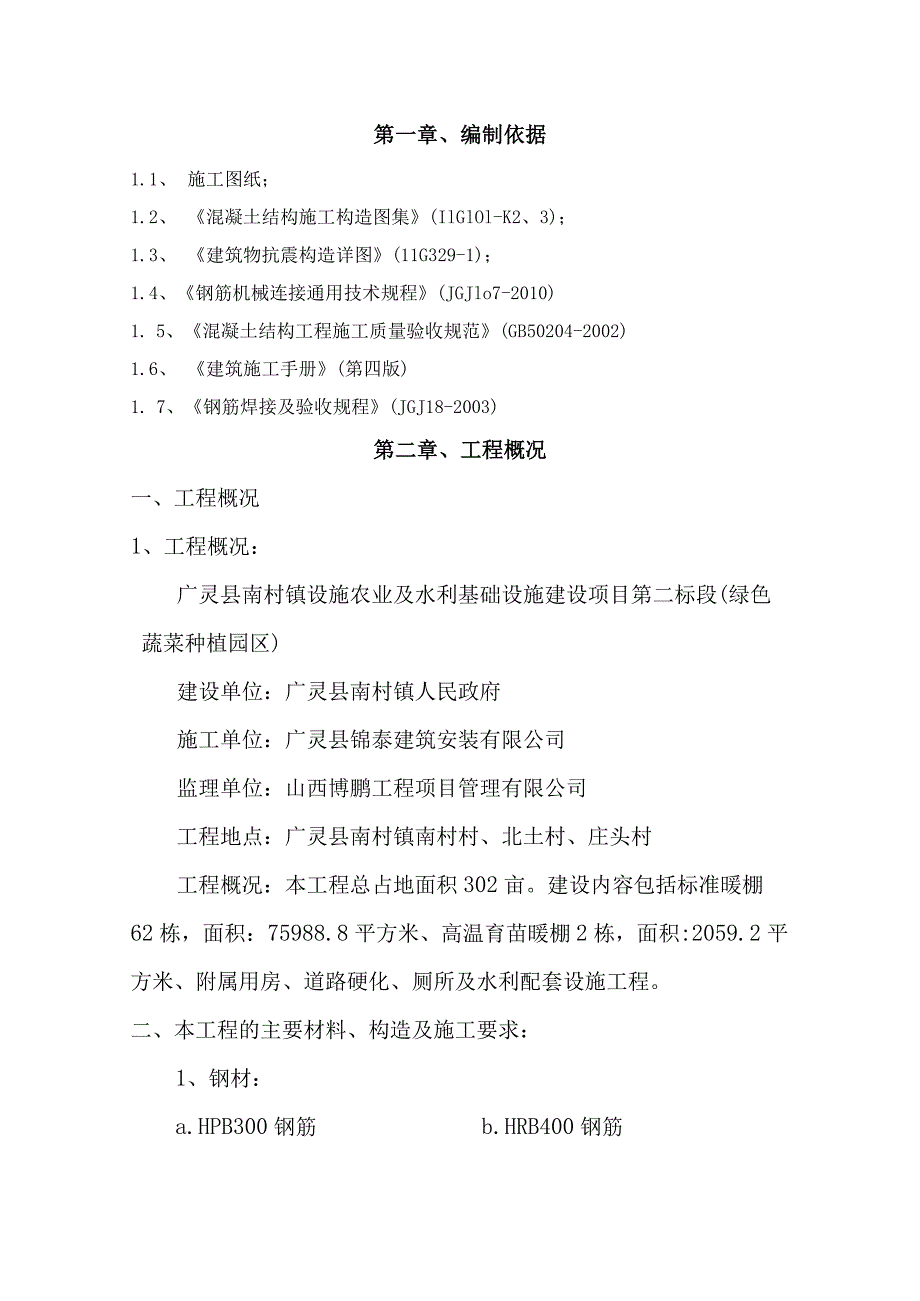

钢筋工程施工方案.docx_第2页
第2页 / 共26页
钢筋工程施工方案.docx_第3页
第3页 / 共26页
钢筋工程施工方案.docx_第4页
第4页 / 共26页
钢筋工程施工方案.docx_第5页
第5页 / 共26页
钢筋工程施工方案.docx_第6页
第6页 / 共26页
钢筋工程施工方案.docx_第7页
第7页 / 共26页
钢筋工程施工方案.docx_第8页
第8页 / 共26页
钢筋工程施工方案.docx_第9页
第9页 / 共26页
钢筋工程施工方案.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《钢筋工程施工方案.docx》由会员分享,可在线阅读,更多相关《钢筋工程施工方案.docx(26页珍藏版)》请在第壹文秘上搜索。

1、目录第一章、编制依据第二章、工程概况第三章、施工准备第四章、钢筋的加工成型第五章、钢筋剥肋滚压直螺纹连接第六章、钢筋接头的搭接及锚固第七章、钢筋绑扎施工与安装第八章、钢筋工程施工质量控制第九章、施工进度及劳动力安排第十章、安全、文明施工第一章、编制依据1.1、 施工图纸;1.2、 混凝土结构施工构造图集(IlGlOl-K2、3);1.3、 建筑物抗震构造详图(11G329-1);1.4、钢筋机械连接通用技术规程(JGJlo7-2010)1. 5、混凝土结构工程施工质量验收规范(GB50204-2002)1.6、 建筑施工手册(第四版)1. 7、钢筋焊接及验收规程(JGJ18-2003)第二章、

2、工程概况一、工程概况1、工程概况:广灵县南村镇设施农业及水利基础设施建设项目第二标段(绿色蔬菜种植园区)建设单位:广灵县南村镇人民政府施工单位:广灵县锦泰建筑安装有限公司监理单位:山西博鹏工程项目管理有限公司工程地点:广灵县南村镇南村村、北土村、庄头村工程概况:本工程总占地面积302亩。建设内容包括标准暖棚62栋,面积:75988.8平方米、高温育苗暖棚2栋,面积:2059.2平方米、附属用房、道路硬化、厕所及水利配套设施工程。二、本工程的主要材料、构造及施工要求:1、钢材:a.HPB300钢筋b.HRB400钢筋钢筋应符合国家现行有关标准的规定2 .抗震等级为二级构件,其纵向受力钢筋采用普通

3、钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实测值不应小于10%o3 .热轧钢筋连接:(1)当钢筋直径N22时,宜采用机械连接.(2)手工焊接:Q235钢、HPB300级钢筋、HRB400级钢筋与Q235焊接采用E43xx型焊条;HRB400级钢筋采用E50xx型焊条;焊条性能须符合国家规定,选用的焊条型号应与主体金属相匹配。4 .钢筋连接接头应错开,纵向受力钢筋的接头位置应设置在受力较小处。绑扎搭接接头的连接区段长度为1.3L1,位于同一连接区段内的受力钢筋截面与受力钢筋纵截面的面积百

4、分率为:梁、板、墙,不宜大于25%,柱不宜大于50%。接头等级应采用11级。5 .最外层钢筋混凝土保护层厚度如下:环境类别板、墙、壳梁、柱、杆1520二a2030二b2535注:构件中受力钢筋的保护层厚度不应小于钢筋的公称直径;混凝土强度不大于C25时表中保护层厚度数值应增加5mm;基础中下部纵向受力钢筋的混凝土保护层厚度不应小于40mm,上部25mm;地下室外墙近墙侧受力钢筋混凝土保护层厚度为40mm,内侧20mm,裂缝宽度不得大于0.2wm,并不得贯通。第2页第三章、施工准备1.1、 技术准备1.1.1. K审图:认真核对图纸,对有疑问之处应及时和甲方、设计单位取得联系,及时将问题解决。1

5、.1.2. 配筋:由专人按设计图纸和相关施工规范进行翻样,钢筋配料单经审核无误后方可用于钢筋加工和绑扎。1.1.3. 做好钢筋加工、绑扎的技术交底工作。1.2、 材料准备3. 2.1按照施工精度计划的需要,技术制作钢筋进场。4. 2.2每批钢筋施工现场都必须具有出厂质量证明,并按规格分类码放整齐。码放场地应坚硬、平整,并用木方垫起。3. 2.3钢筋进场后通知监理要及时按照规范要求及时进行外观检验和原材分批复试。按照钢筋的检验状态立即检验、已检验合格的检验状态进行区分标识。3. 2.4已检验合格的钢筋方可进行加工使用。如发现检验不合格的钢筋尽快做退场处理,同时要做好不合格品的处理记录。3.3、机

6、具准备第四章、钢筋的加工成型4. 1钢筋的加工钢筋加工必须严格安装钢筋配料单进行加工,加工好的钢筋必须分类码放整齐并做好标识,标明其规格、型号、使用部位。并尽可能堆放在塔吊回转的半径范围内,严禁乱堆乱放。雨季应及时采取覆盖措施。4. 2钢筋加工流程4. 2.1除锈一调整调直一切断一成型4. 2.2对于热轧盘条钢筋采用钢筋调直机进行调直4. 2.3切断钢筋时应将同规格钢筋根据不同长度进行长短搭配,统筹安排,应先断长料、后断短料,减少短头,减少损耗。4. 2.4断料时应避免用短尺量长料,防止在量料中产生累积误差。应在工作台标出尺寸刻度线,并设置控制断料尺寸用的挡板。4. 2.5切断过程中,如发现钢

7、筋有断裂、缩头或严重的弯头等必须切除。4.2. 6钢筋的断口不得有马蹄形或起弯现象,长度应力求准确,允许误差IOmmo4.3钢筋弯曲成型4. 3.1弯钩和弯折的规定:I级钢筋末端制作90度和135度弯折时,环脚平直长度为钢筋直径的10倍。4.3.2弯曲成型工艺划线:钢筋弯曲前,对形状复杂的钢筋,根据钢筋料牌上的尺寸,将各弯曲点位置划出。弯曲成型的钢筋形状应正确,平面上没有翘曲不平现象;钢筋弯曲点处不得有裂缝,偏差控制:全长10mm,钢筋弯起点位移20mm,弯起高度5mm,箍筋5mm.第五章、钢筋剥肋滚压直螺纹连接本工程钢筋直径V22mm的钢筋采用焊接,钢筋直径222m的钢筋连接均采用直螺纹套筒

8、连接。5.1施工准备5. 1.1材料钢筋:应符合本工程设计及国家规范要求。钢套筒:优质碳素结构钢或其他形式检验确定符合要求的钢材。主要类型:标准型、正反丝扣型。5. 1.2机具剥肋直螺纹机:该机集剥肋、螺纹滚压于一身,一次装卡可完成两道工序,主要由台钳、剥肋机构、滚丝头、减速机、冷却系统、电器系统、机座等组成。限位挡铁:对钢筋的夹持位置进行限位,型号划分与钢筋规格相同。螺纹环规:用于检验钢筋头的专用量具。力矩扳手:可采用使用性能满足200Nm350Nm力矩扳手、普通扳手。5. 辅助机具:砂轮切割机(用于钢筋平头)6. 1.3作业条件在钢筋剥肋滚压直螺纹接头操作人员必须经过培训,并经考核合格后,

9、持证上岗。钢筋与钢套筒试套,如钢筋有马蹄、弯折或总肋尺寸超大者,应先矫正,或用手提砂轮机修磨,禁止用电气焊切割超大部分。检查剥肋滚压直螺纹设备运转是否正常,并试运行,符合要求后方准作业。5.2施工工艺5. 2.1钢筋剥肋滚压丝头加工在钢筋剥肋滚压加工前,应先用砂轮切割机对钢筋加工端面平头,让钢筋的端面与母材轴线方向垂直,提高其剥肋滚压直螺纹丝头的质量;宜采用砂轮切割机,严禁使用气割。剥肋滚压直螺纹分两道工序:a、钢筋切削剥肋;b、滚压螺纹。两道工序在同一台设备上完成。在批量生产前,应对每种规格、每种连接形式钢筋进行接头工艺检验,且每种规格钢筋的接头试件不应少于3根,并送试验单位进行拉伸,拉伸合

10、格后,方可正常生产。加工丝头时,应采用水溶性切削液,当气温低于OC时,应掺入152O96亚硝酸钠,严禁用机油作切削液或不加切削液加工丝头。丝头加工时,其丝头加工长度为标准套筒长度的1/2,公差为+1.5p(p为螺距)。5. 3现场加工钢筋连接施工5. 3.1连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。5. 3.2滚压直螺纹应使用管钳和力矩扳手进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧应符合规定,力矩扳手的精度为5%.5. 3.3经拧紧后的滚压直螺纹接头应作标记,单边外露丝扣长度不应超过2p,同时每拧紧一个,马上用红油进行标记,以防漏拧。5. 4质量

11、检验标准5. 4.1钢筋:应符合本工程设计及国际规范要求。5. 4.2钢筋套:钢套筒进场应有材质证明书及出厂合格证刚套筒表面不得有裂痕、节疤等缺陷。刚套筒允许偏差:尺寸:长度Wlmm,外径W0.5mm,内径W0.2mm,同一断面壁厚差W0.2mmo5. 4.3钢筋剥肋滚压直螺纹丝头加工:钢筋下料时,切口断面应与钢筋轴线垂直,不得有马蹄形或挠曲。距钢筋端头1.7m范围内不得有明显弯曲,不得有泥、砂。5. 4.4钢筋剥肋滚压直螺纹丝头:加工丝头时必须采用水溶性切削润滑液,不得在不加润滑剂的情况下套丝。丝头的牙形饱满,牙顶宽超过0.6mm秃牙部分累积长度不应超过L5螺纹周长。量规检查螺纹:通段量规应

12、能通过螺纹超过3p,而止端量规不应通过螺纹3p,见图:止规螺纹环绕止规螺纹环绕-1卜在剥肋滚压直螺纹套丝中,要求每加工10个丝头用通止环检查一次。合格的丝头,应立即将其两端拧上塑料保护套。用垫木垫好,并按规格分类堆放整齐。经自检合格合格的丝头,应有质检员随机抽样进行检验,以一个工作班内生产的丝头为一个验收批,随机抽检10%,且不得少于10个,并按要求填写钢筋头检验记录表。当合格率小于95%应加倍抽检,复检中合格率仍小于95%时,应对全部钢筋丝头逐个进行检验,切去不合格丝头查明原因立即解决,重新加工螺纹。检验合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,防止丝头被污物或水泥沾污以及丝头被

13、磕碰损坏。5.4.5钢筋的连接头钢筋连接完成后,套筒每端不得有2p以上的完整丝扣外露。在钢筋连接中为防止接头漏拧,每个接头拧到规定的力矩值后,一定要做标记,以便检查。钢筋接头应达到钢筋机械连接通用技术规程(JGJlO7-96)中A接头标准,按照现场检验验收批量进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个检验批进行检查与验收,不足500个也作为一个检验批。对接头的每一个验收批,必须在工程结构中随机再取3个试件单向拉伸试验合格时,该验收批为合格;如有一个试件的强度不合格应再取6个试件进行复检,复检中如有一个试件试验不合格,则该验收批评为不合格。5.4.6加工完毕

14、的连接丝头在连接前要加保护帽保护,避免丝扣损伤或锈蚀以及受到污染。第六章、钢筋接头的搭接及锚固钢筋直径222的钢筋采用机械连接(剥肋滚压直螺纹),直径622的钢筋可采用绑扎搭接或焊接。6.1 钢筋锚固和搭接长度6.1.1 本工程受拉钢筋的锚固长度钢筋种类抗震等级混凝土强度等级C25C30HPB300三级36d32dHRB400三级42d37d在任何情况下,锚固长度不得小于250mm;HRB300钢筋为受拉钢筋时,其末端应作成180弯钩,弯后平直段长度不小于3d0不同直径钢筋搭接时,按较小直径钢筋的搭接长度计算。6.2框支柱钢筋连接纵向钢筋接头主要采用剥肋滚压直螺纹连接,连接的位置应错开,同一截

15、面内钢筋接头不宜超过全截面总根数的50%。柱钢筋接头位置、接头数量、接头区域等构造要求严格按IlGIOlT做法施6. 3框支梁钢筋连接主筋接头采用剥肋滚压直螺纹连接接头,钢筋直径V22mm时可采用焊接接头。接头位置:负筋(上筋)应在跨中1/3范围内,正筋(下筋)应在距支座1/3范围内。6.4剪力墙内竖向筋竖向分布筋的接头根据剪力墙的抗震等级、钢筋直径、并按底部加强部位和非加强部位要求进行;水平分布筋采用绑扎接头。具体做法见下图:6. 5楼板钢筋楼板的钢筋接头位置、数量等构造要求同框支梁。楼板下筋伸入墙内的锚固长度不小于IOd,且伸至远边;上筋伸至墙体远边,且直钩至板底。在此未说明的均按图纸设计要求和国家标准图集执行.第七章、钢筋绑扎施工与安装7. 1施工准备7. 1.1材料及主要工具:成型钢筋:钢筋进行现场检验合格,成型钢筋符合配料单的规格、尺寸、形状、数量。铁丝:2022号铁丝。保护层垫块:底板
