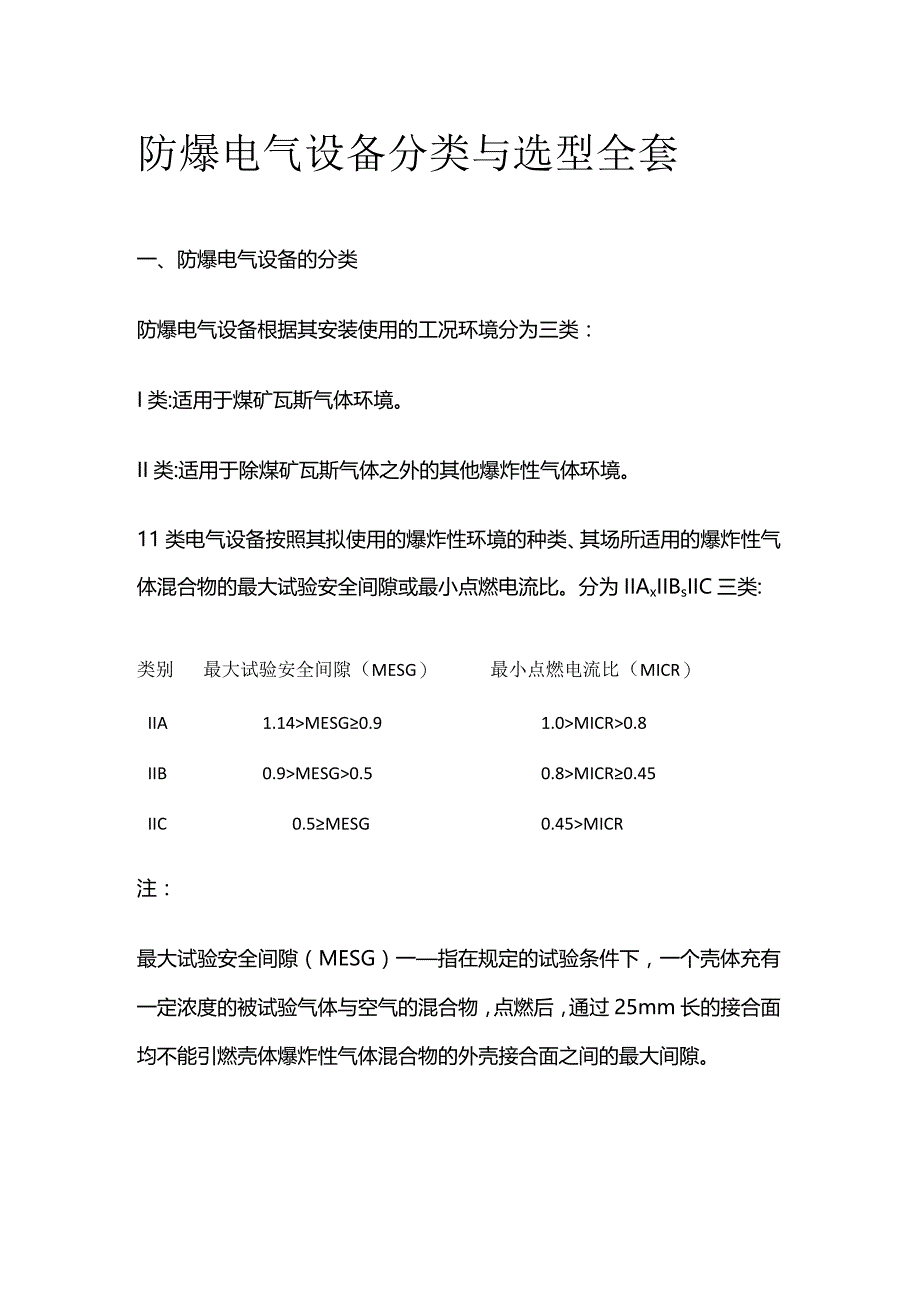

1、防爆电气设备分类与选型全套一、防爆电气设备的分类防爆电气设备根据其安装使用的工况环境分为三类：I类:适用于煤矿瓦斯气体环境。II类:适用于除煤矿瓦斯气体之外的其他爆炸性气体环境。11类电气设备按照其拟使用的爆炸性环境的种类、其场所适用的爆炸性气体混合物的最大试验安全间隙或最小点燃电流比。分为IIAxIIBsIIC三类:类别最大试验安全间隙（MESG）最小点燃电流比（MICR）IIA1.14MESG0.91.0MICR0.8IIB0.9MESG0.50.8MICR0.45IIC0.5MESG0.45MICR注：最大试验安全间隙（MESG）一指在规定的试验条件下，一个壳体充有一定浓度的被试验气体与

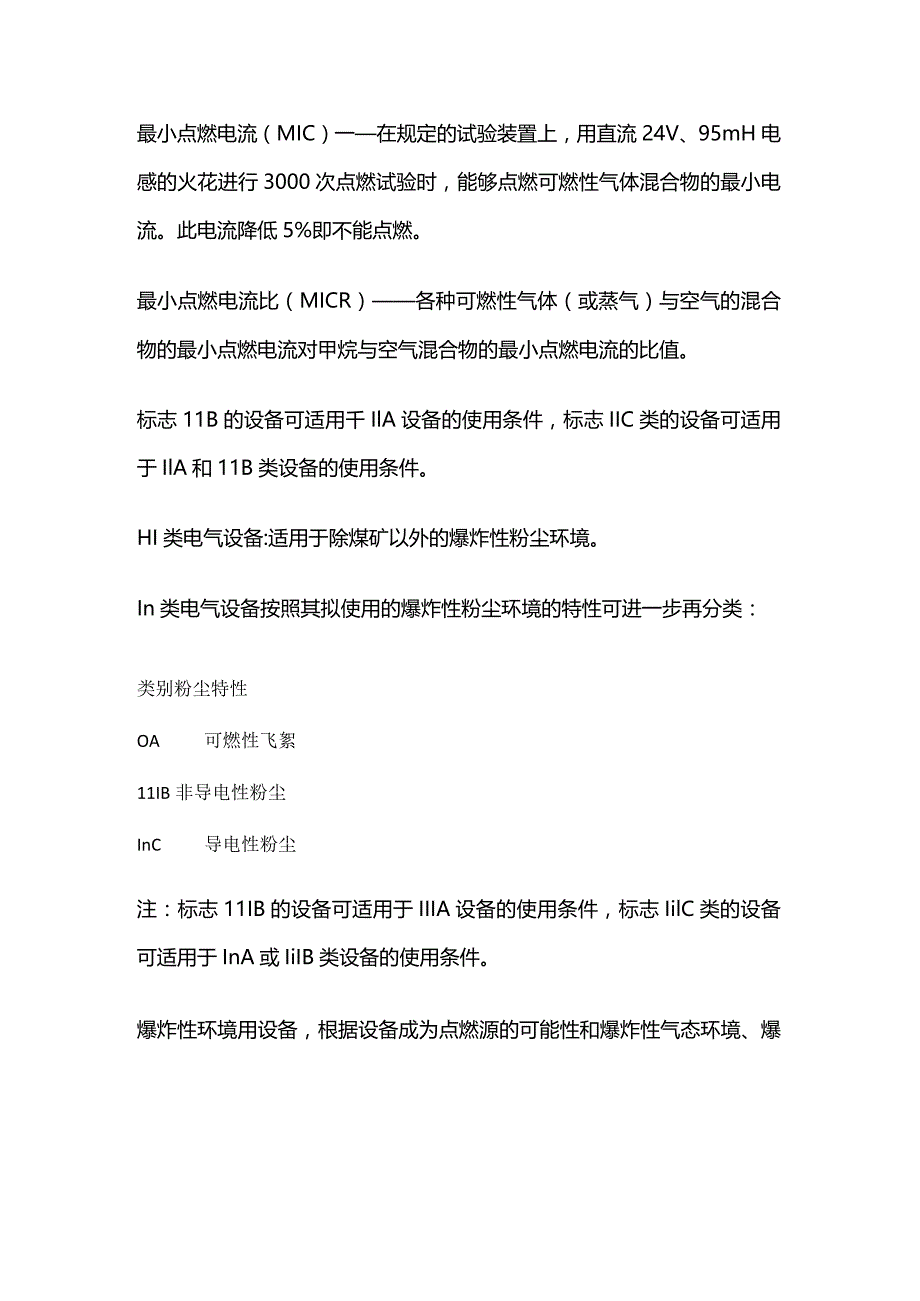

2、空气的混合物，点燃后，通过25mm长的接合面均不能引燃壳体爆炸性气体混合物的外壳接合面之间的最大间隙。最小点燃电流（MIC）一在规定的试验装置上，用直流24V、95mH电感的火花进行3000次点燃试验时，能够点燃可燃性气体混合物的最小电流。此电流降低5%即不能点燃。最小点燃电流比（MICR）各种可燃性气体（或蒸气）与空气的混合物的最小点燃电流对甲烷与空气混合物的最小点燃电流的比值。标志11B的设备可适用千IlA设备的使用条件，标志IIC类的设备可适用于IlA和11B类设备的使用条件。HI类电气设备:适用于除煤矿以外的爆炸性粉尘环境。In类电气设备按照其拟使用的爆炸性粉尘环境的特性可进一步再分类

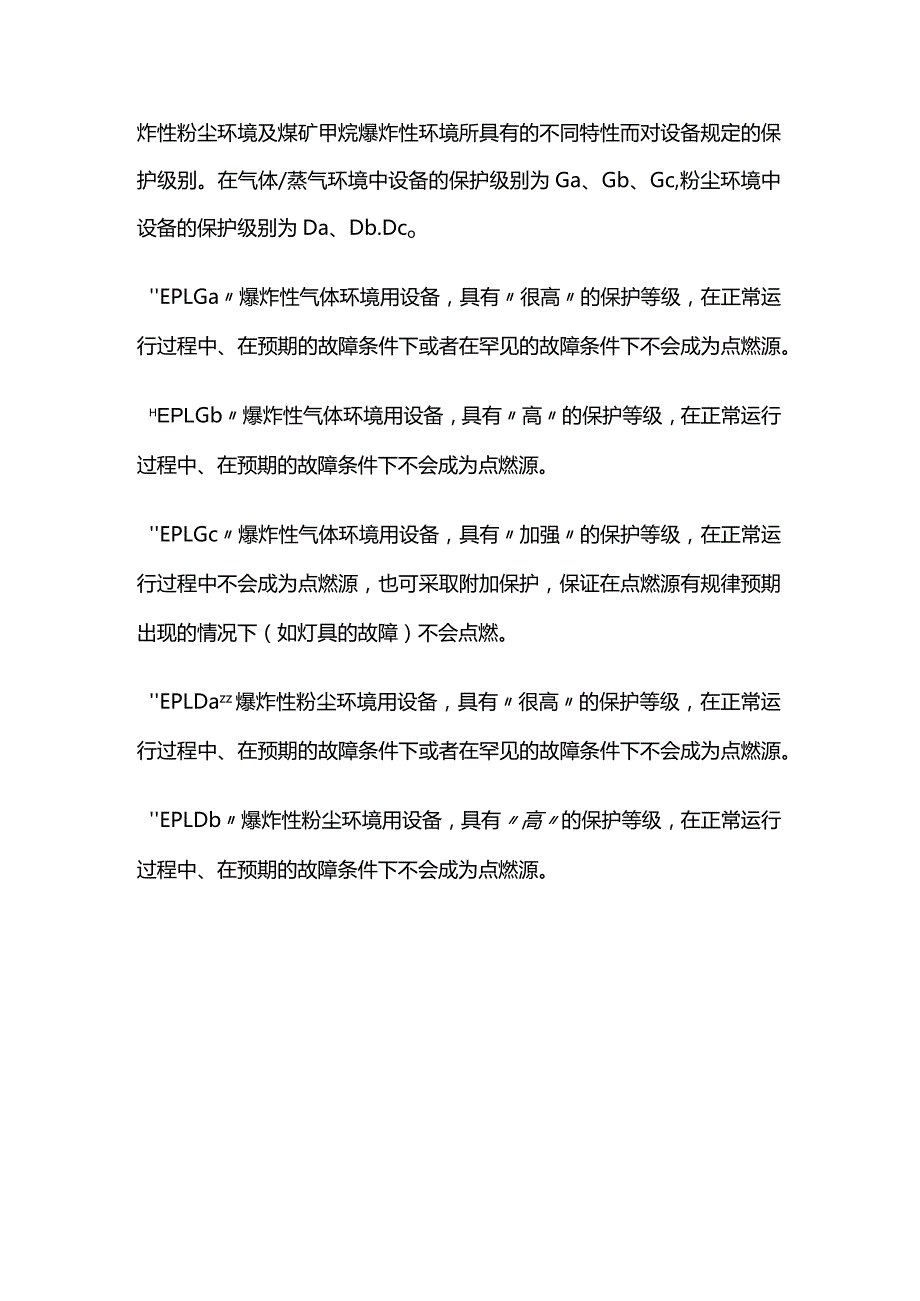

3、：类别粉尘特性OA可燃性飞絮11IB非导电性粉尘InC导电性粉尘注：标志11IB的设备可适用于IIIA设备的使用条件，标志IilC类的设备可适用于InA或IiIB类设备的使用条件。爆炸性环境用设备，根据设备成为点燃源的可能性和爆炸性气态环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特性而对设备规定的保护级别。在气体/蒸气环境中设备的保护级别为Ga、Gb、Gc,粉尘环境中设备的保护级别为Da、Db.DcoEPLGa爆炸性气体环境用设备，具有很高的保护等级，在正常运行过程中、在预期的故障条件下或者在罕见的故障条件下不会成为点燃源。hEPLGb爆炸性气体环境用设备，具有高的保护等级，在正常运行
4、过程中、在预期的故障条件下不会成为点燃源。EPLGc爆炸性气体环境用设备，具有加强的保护等级，在正常运行过程中不会成为点燃源，也可采取附加保护，保证在点燃源有规律预期出现的情况下（如灯具的故障）不会点燃。EPLDazz爆炸性粉尘环境用设备，具有很高的保护等级，在正常运行过程中、在预期的故障条件下或者在罕见的故障条件下不会成为点燃源。EPLDb爆炸性粉尘环境用设备，具有高的保护等级，在正常运行过程中、在预期的故障条件下不会成为点燃源。EPLDC爆炸性粉尘环境用设备，具有加强的保护等级，在正常运行过程中不会成为点燃源，也可采取附加保护，保证在点燃源有规律预期出现的情况下（如灯具的故障）不会点燃。三
5、、分组防爆电气设备根据其使用的环境内可燃气体、蒸汽的点燃温度，对防爆电气设备表面最高温度进行了规定，就可燃气体点燃温度分组，将防爆电气设备表面最高温度划分为六组：分组可燃性气体点燃温度/设备最高表面温度t/Tlt45450t300T2450t300300t200T3300t200200t135T4200t135135t100T5135t100100t85T6100t8585t注：应用于爆炸性粉尘环境的电气设备，将直接标出设备的最高表面温度，不划分温度组别。其次，了解一下防爆电气设备的防爆结构型式。防爆电气设备根据其采取的防爆措施和方法不同分为下列几种型式：Q）隔爆型（标志d）:隔爆外壳的电气设
6、备称为隔爆型电气设备。隔爆外壳既能承受内部混合性气体被引爆产生的爆炸压力，又能防止内部爆炸火焰和高温气体窜出隔爆间隙点燃外壳周围的爆炸性混合物，此类设备的标志为d。（2）增安型（标志e）:在正常运行条件下不会产生电弧、火花，也不会产生足以点燃爆炸性混合物的高温。在结构上采取种种措施来提高安全程度，以避免在正常和认可的过载条件下产生电弧、火花和局）温。（3）本质安全型（标志ia、ib）:在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物。这种电气设备按使用场所和安全程度分为ia和ib两个等级。ia等级设备在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物。ib等
7、级设备在正常工作和一个故障时不能点燃爆炸性气体混合物。（4）正压型（标志p）:所谓正压外壳是指向外壳内注入保护性气体，保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内的外壳。根据充入保护气体压力的要求，分为px、py、pD、pxxpz,py或pD型设备，其风压不应低于50Pa;对于PZ型设备，其风压不应低于25Paoo(5)浸油型(标志o):它是将电气设备全部或部分部件浸在油内，使设备不能点燃油面以上的或外壳外的爆炸性混合物。如高压油开关即属此类。(6)充砂型(标志q):在外壳内充填砂粒材料，使其在一定使用条件下壳内产生的电弧、传播的火焰、外壳壁或砂粒材料表面的
8、过热均不能点燃周围爆炸性混合物。(7)无火花型(标志n):正常运行条件下，不会点燃周围爆炸性混合物，且一般不会发生有点燃作用的故障。这类设备的正常运行即是指不应产生电弧或火花。电气设备的热表面或灼热点也不应超过相应温度组别的最高温度。(8)特殊型(标志s):指结构上不属于上述任何一类，而采取其它特殊防爆措施的电气设备。如填充石英砂型的设备即属此列。(9)浇封型(标志m):将导电部件浇封在浇封剂中，与危险气体隔离的电气设备，称为浇封型电气设备。充分解了防爆电气设备的分类、分级和防爆结构形式，有利于进行合理的选型，在保障使用安全的前提下，降低投资成本。其选型原则和步骤推荐如下：一、选型原则1.选用
9、的防爆电气设备必须与爆炸性混合物的传爆级别、组别、危险区域的级别相适应，否则就不能保证安全。2、选择防爆结构必须适用于危险区域。什么性质的危险区域就必须采用什么样的防爆结构。防爆性能是因结构的不而不同，故必须根据爆炸性物质的种类，设备的种类、安装场所的危险程度等选择相适应的防爆类型。3、必须适用于特定使用环境，如腐蚀性或有毒环境、高温、高压或低温环境。在选用防爆设备时，应考虑适应这些特殊特环境的特殊要求。4、选择防爆电气设备考虑检修便利，结构简单，管理方便，维修时间短，费用少，还要做好备品和备件的正常储存。5、选择防爆电气设备在考虑安全性能的同时，还要考虑使用寿命、运维费用等进行综合考虑，以选择最合适最经济的防爆电气设备。二、选型步骤1.明确防爆电气设备使用场所的爆炸危险区域的分区，确定防爆电气的保护级别；2、明确防爆电气设备使用场所可燃性物质和可燃性粉尘的分级（不能仅限于正常情况，应充分考虑可能环境可能产生的可燃性气体种类），选择符合使用级别的防爆结构。3、确定防爆电气设备使用场所可燃性物质、可燃性粉尘云、可燃性粉尘层的最低引燃温度，以此确定防爆电气设备表面最高温度组别。4、充分考虑使用场所的环境因素对设备材质、结构的要求。具体参考爆炸危险环境电力装置设计规范GB50058-2014.
