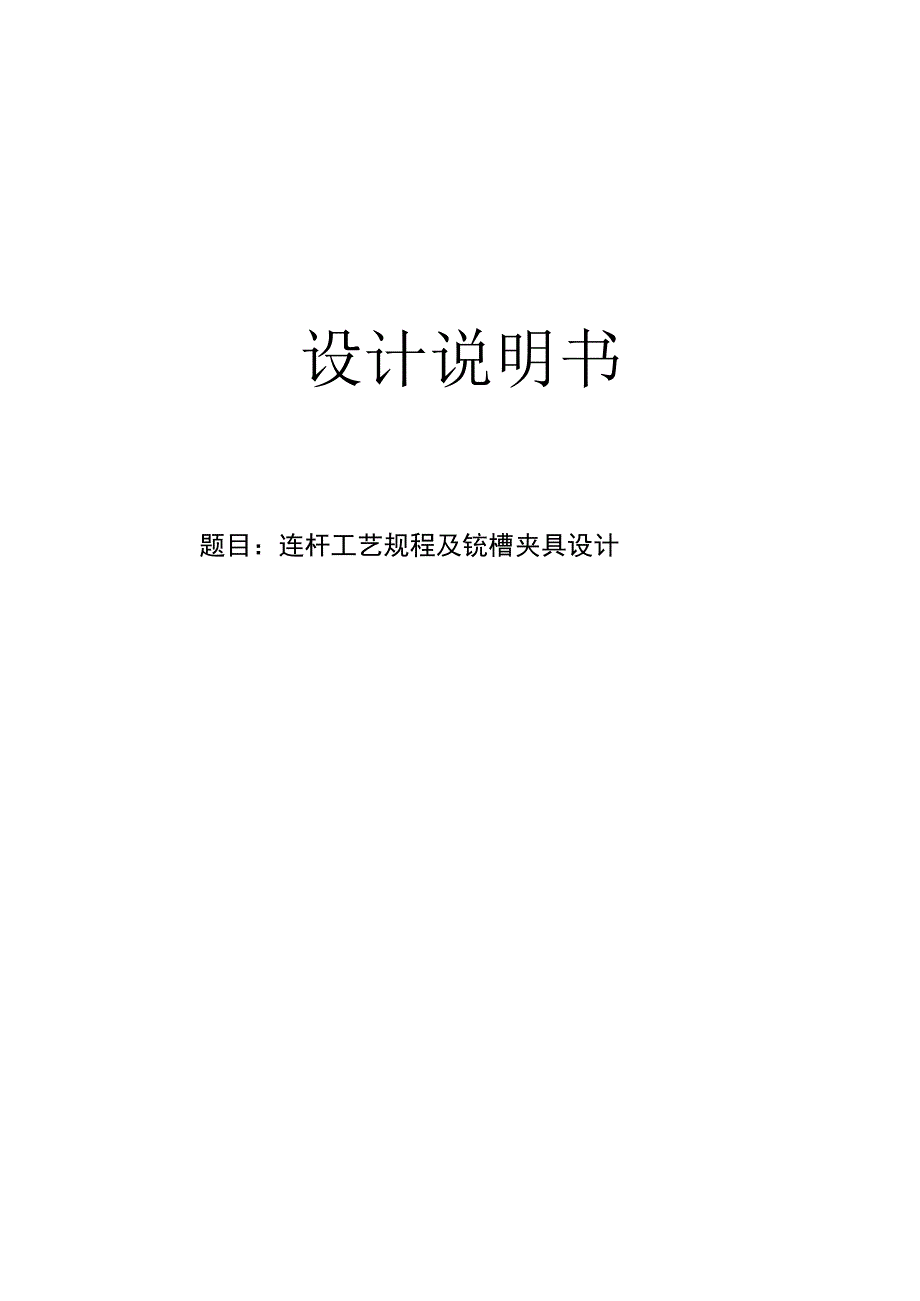

机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第1页
第1页 / 共30页

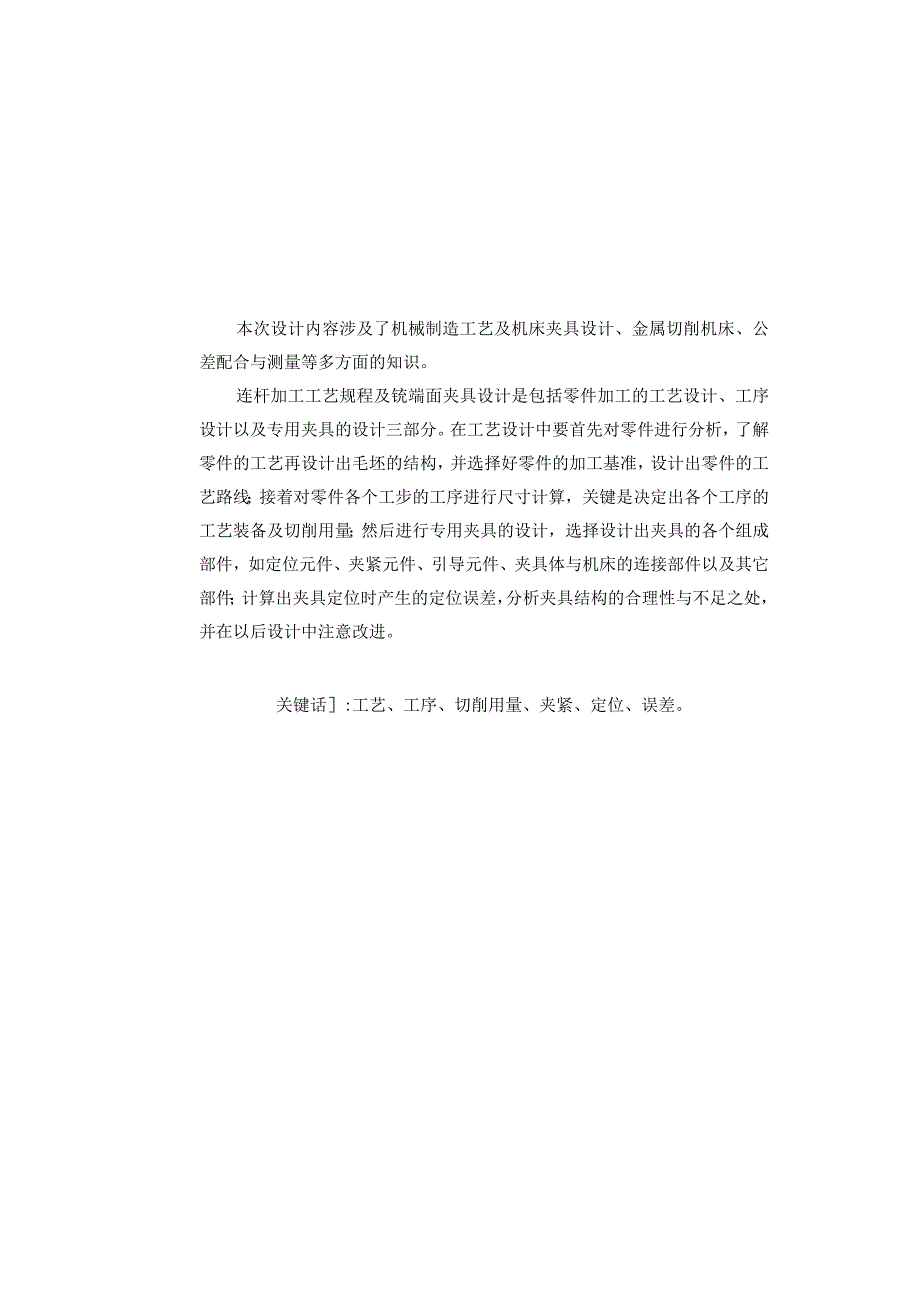

机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第2页
第2页 / 共30页

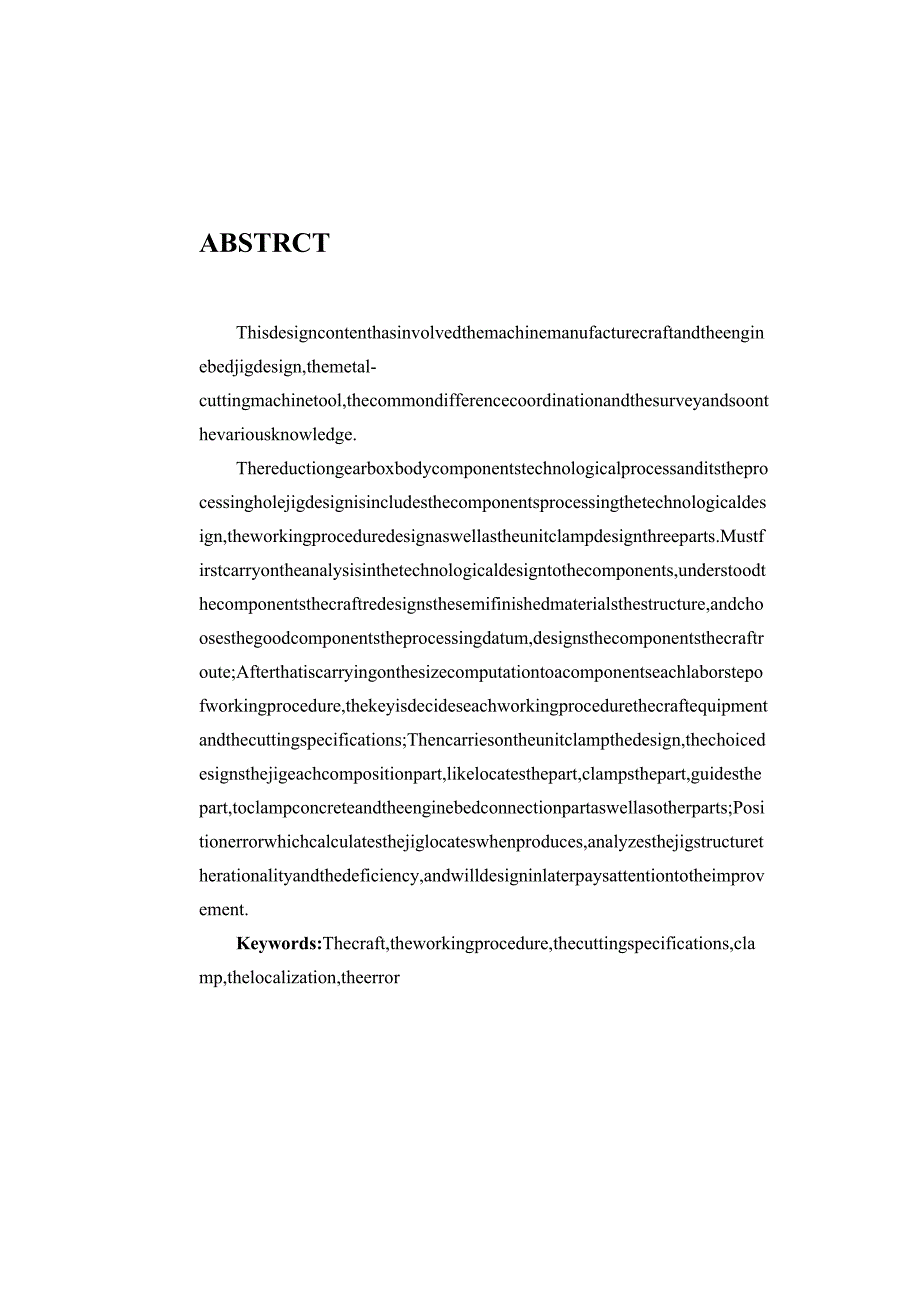

机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第3页
第3页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第4页
第4页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第5页
第5页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第6页
第6页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第7页
第7页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第8页
第8页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第9页
第9页 / 共30页
机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx》由会员分享,可在线阅读,更多相关《机械制造技术课程设计-连杆工艺规程及铣槽夹具设计.docx(30页珍藏版)》请在第壹文秘上搜索。

1、设计说明书题目:连杆工艺规程及铳槽夹具设计本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。连杆加工工艺规程及铳端面夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之

2、处,并在以后设计中注意改进。关键话:工艺、工序、切削用量、夹紧、定位、误差。ABSTRCTThisdesigncontenthasinvolvedthemachinemanufacturecraftandtheenginebedjigdesign,themetal-cuttingmachinetool,thecommondifferencecoordinationandthesurveyandsoonthevariousknowledge.Thereductiongearboxbodycomponentstechnologicalprocessanditstheprocessingholeji

3、gdesignisincludesthecomponentsprocessingthetechnologicaldesign,theworkingproceduredesignaswellastheunitclampdesignthreeparts.Mustfirstcarryontheanalysisinthetechnologicaldesigntothecomponents,understoodthecomponentsthecraftredesignsthesemifinishedmaterialsthestructure,andchoosesthegoodcomponentsthep

4、rocessingdatum,designsthecomponentsthecraftroute;Afterthatiscarryingonthesizecomputationtoacomponentseachlaborstepofworkingprocedure,thekeyisdecideseachworkingprocedurethecraftequipmentandthecuttingspecifications;Thencarriesontheunitclampthedesign,thechoicedesignsthejigeachcompositionpart,likelocate

5、sthepart,clampsthepart,guidesthepart,toclampconcreteandtheenginebedconnectionpartaswellasotherparts;Positionerrorwhichcalculatesthejiglocateswhenproduces,analyzesthejigstructuretherationalityandthedeficiency,andwilldesigninlaterpaysattentiontotheimprovement.Keywords:Thecraft,theworkingprocedure,thec

6、uttingspecifications,clamp,thelocalization,theerror摘要2ABSTRCT3序言5一零件的分析61.1 零件的作用61.2 零件的工艺分析6二.工艺规程设计72.1 确定毛坯的制造形式72.2 基面的选择72.3 制定工艺路线82.4 机械加工余量、工序尺寸及毛坯尺寸的确定102.5 确定切削用量及基本工时10三夹具设计153.1 问题的提出153.2 定位基准的选择153.3 切削力及夹紧力计算153.4 定位误差分析173.5 夹具设计及操作简要说明18总结19致谢21参考文献22序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它

7、们装备成机械装备的行业。机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。连杆的加工工艺规程及其夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。本次设计也要培养自己的自学与创

8、新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。-零件的分析1.1 零件的作用连杆的作用:定位及支撑的作用。1.2 零件的工艺分析连杆有2个加工面他们相互之间没有任何位置度要求。1:一端面和外圆为基准的加工面,这组加工面主要是端面和中50的孔2:以中50孔为基准的加工面,这组加工面主要是各个孔端面及其孔二.工艺规程设计2.1 确定毛坯的制造形式零件材料为HT200,考虑到拖拉机运行时经常需要挂倒档以倒行或辅助转向,

9、因此零件在工作过程中经常受到冲击性载荷,采用这种材料零件的强度也能保证。由于零件成批生产,而且零件的轮廓尺寸不大,选用砂型铸造,采用机械翻砂造型,铸造精度为2级,能保证铸件的尺寸要求,这从提高生产率和保证加工精度上考虑也是应该的。2.2 基面的选择粗基准选择应当满足以下要求:(1)粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。(2)选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因

10、而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。(3)应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。(4)应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。(5)粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。基准的选择是工艺规程设计中的重要工作之一,他对零件的生产是非常重要的。先选取下端面作为定位基准。精基准的选择应满足以下原则:(1

11、)“基准重合”原则应尽量选择加工表面的设计基准为定位基准,避免基准不重合引起的误差。(2)“基准统一”原则尽可能在多数工序中采用同一组精基准定位,以保证各表面的位置精度,避免因基准变换产生的误差,简化夹具设计与制造。(3)“自为基准”原则某些精加工和光整加工工序要求加工余量小而均匀,应选择该加工表面本身为精基准,该表面与其他表面之间的位置精度由先行工序保证。(4)“互为基准”原则当两个表面相互位置精度及自身尺寸、形状精度都要求较高时,可采用“互为基准”方法,反复加工。(5)所选的精基准应能保证定位准确、夹紧可靠、夹具简单、操作方便。以已经加工好的50孔和一端面为定位精基准,加工其它表面及孔。主

12、要考虑精基准重合的问题,当设计基准与工序基准不重合的时候,应该进行尺寸换算,这在以后还要进行专门的计算,在此不再重复。2.3 制定工艺路线制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为成批生产的条件下,可以考虑采用万能型机床配以专用夹具,并尽量使工序集中在提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量降下来。制定以下两种工艺方案:方案一1铸造铸造2时效处理时效处理3铳铳左端面4铳铳右端面5铳精铳左端面6铳精铳右端面7车粗精车50的孔8钻钻扩钱25的孔9钻钻M6螺纹孔,攻丝10铳铳8个12.4的槽11检验检验12入库入

13、库方案二1铸造铸造2时效处理时效处理3铳铳左端面4铳铳右端面5车粗车50的孔6钻钻扩校25的孔7钻钻M6螺纹孔,攻丝8铳铳8个12.4的槽9检验检验10入库入库工艺方案一和方案二的区别在于方案一采用粗加工和精加工,而方案二只有粗加工一步,不能更好的保证加工精度要求和位置度要求。综合考虑我们选择方案一。具体的加工路线如下:1铸造铸造2时效处理时效处理3铳铳左端面4铳铳右端面5铳精铳左端面6铳精铳右端面7车粗精车50的孔8钻钻扩钱中25的孔9钻钻M6螺纹孔,攻丝10铳铳8个12.4的槽11检验检验12入库入库2.4 机械加工余量、工序尺寸及毛坯尺寸的确定零件材料为HT200重量为1生产类型为大批量

14、生产,采用砂型机铸造毛坯。1、不加工表面毛坯尺寸不加工表面毛坯按照零件图给定尺寸为自由度公差,由铸造可直接获得。2、下端面由于下端面要与其他接触面接触,粗糙度要求为6.3,查相关资料知余量留2mm比较合适。3、孔毛坯为空心,铸造出孔。孔的精度要求介于IT7IT8之间,参照参数文献,确定工艺尺寸余量为2mm。2.5 确定切削用量及基本工时工序:粗铳左右端面1 .选择刀具刀具选取不重磨损硬质合金套式面铳刀,刀片采用YG8,ap-.5nn,d0=3nvn,v=125min,Z=4。2 .决定铳削用量1)决定铳削深度因为加工余量不大,一次加工完成an=1.5rrun2)决定每次进给量及切削速度根据X5

15、1型铳床说明书,其功率为为7.5kw,中等系统刚度。根据表查出/.=0.2/m?/齿,则=663.48rminnd60按机床标准选取11w=750r/mindnw4X60x7501.1_.V=141.3n/min10001000当nw=750rmin时fm=fnw=0.24750=600痴?/r按机床标准选取fm=600加773)计算工时切削工时:/=50wn,Z1=9nn,I2=3wn,则机动工时为1+Z254+9+3八*tm=!-=0.44minnwf750x0.2工序:精铳左右端面1 .选择刀具刀具选取不重磨损硬质合金套式面铳刀,刀片采用YG8,cip=1.5mm,J0=35nn,v=150wmin,Z=4。2 .决定
