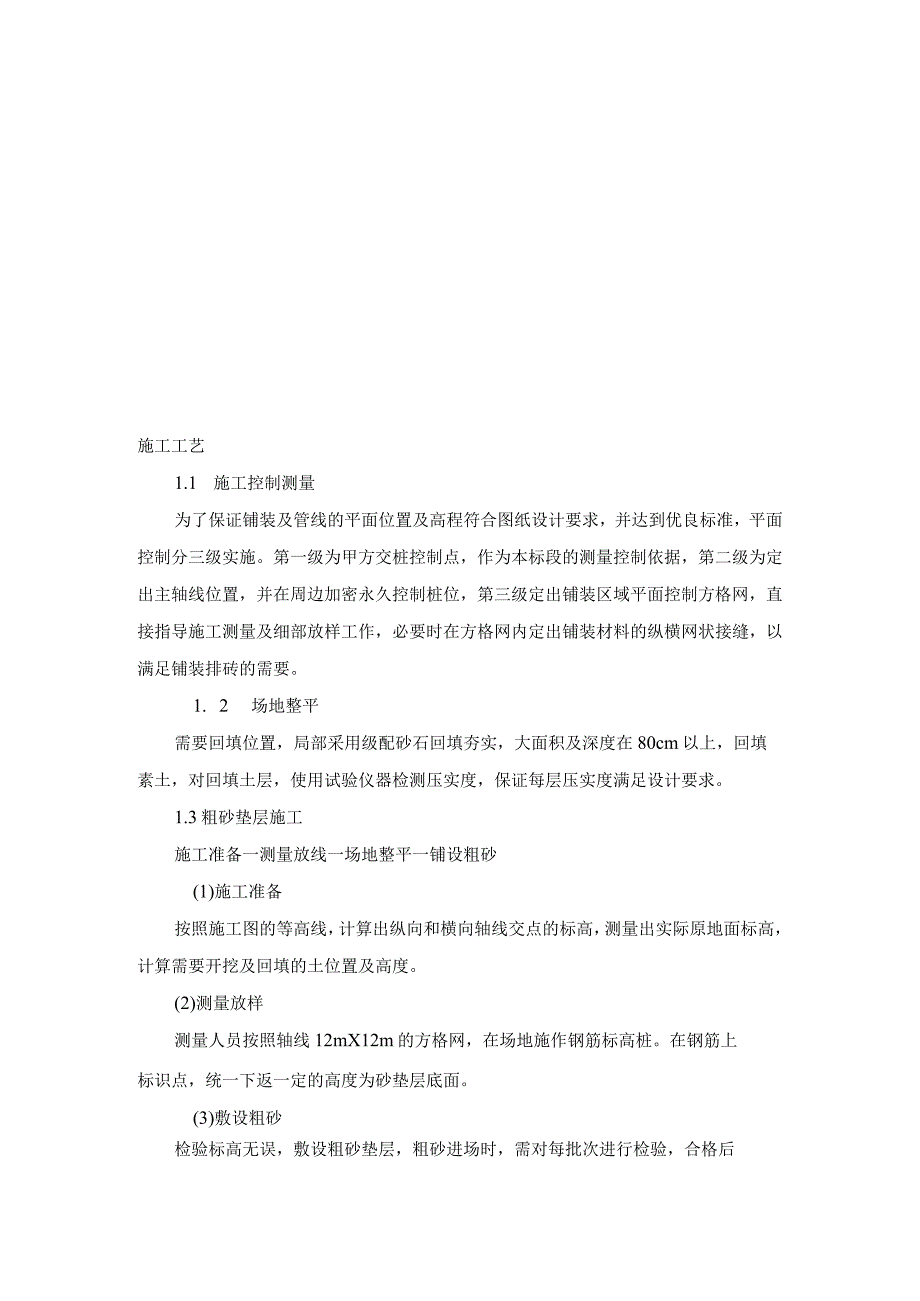

1、施工工艺1.1 施工控制测量为了保证铺装及管线的平面位置及高程符合图纸设计要求，并达到优良标准，平面控制分三级实施。第一级为甲方交桩控制点，作为本标段的测量控制依据，第二级为定出主轴线位置，并在周边加密永久控制桩位，第三级定出铺装区域平面控制方格网，直接指导施工测量及细部放样工作，必要时在方格网内定出铺装材料的纵横网状接缝，以满足铺装排砖的需要。1. 2场地整平需要回填位置，局部采用级配砂石回填夯实，大面积及深度在80cm以上，回填素土，对回填土层，使用试验仪器检测压实度，保证每层压实度满足设计要求。1.3粗砂垫层施工施工准备一测量放线一场地整平一铺设粗砂(1)施工准备按照施工图的等高线，计算

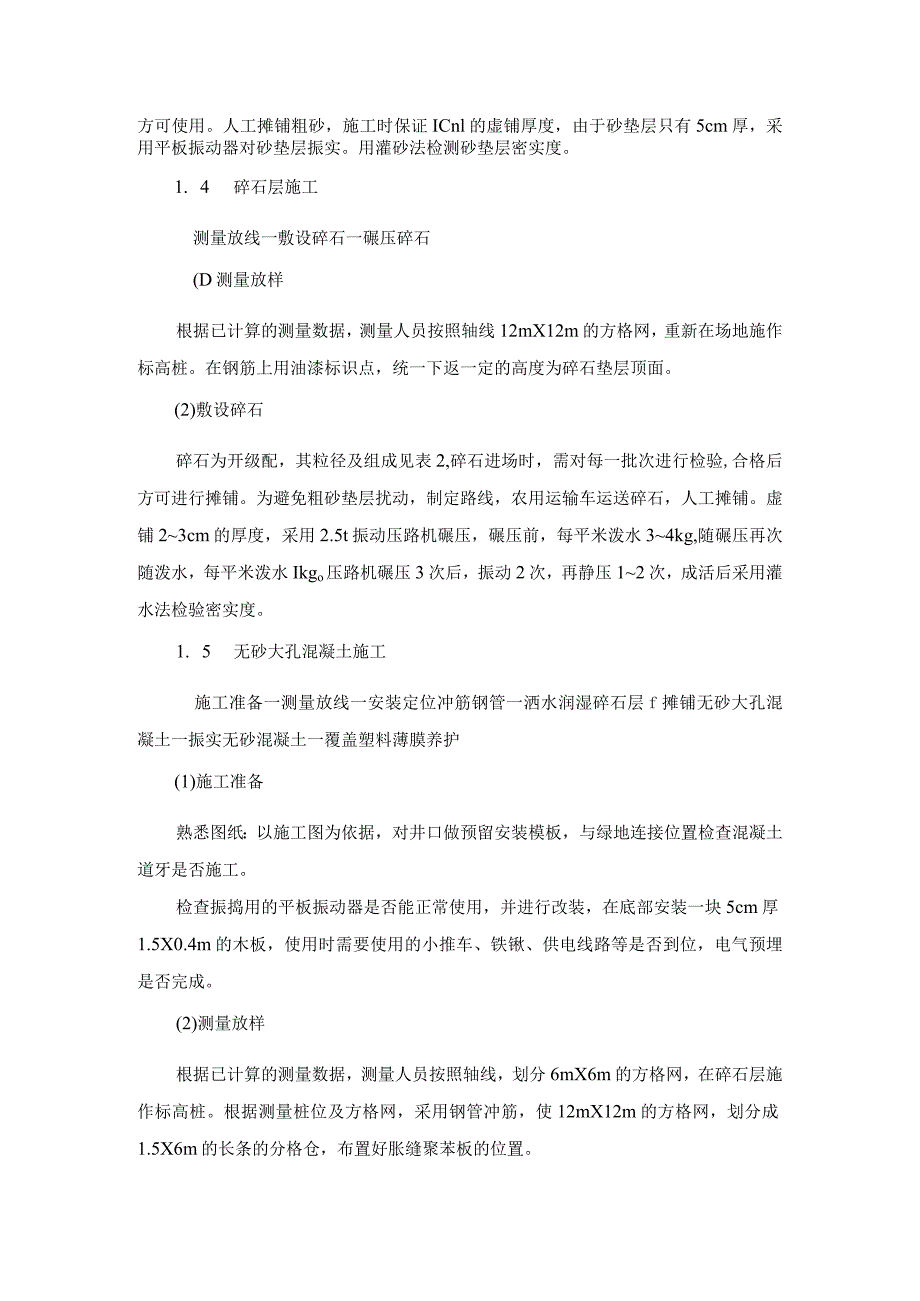

2、出纵向和横向轴线交点的标高，测量出实际原地面标高，计算需要开挖及回填的土位置及高度。(2)测量放样测量人员按照轴线12mX12m的方格网，在场地施作钢筋标高桩。在钢筋上标识点，统一下返一定的高度为砂垫层底面。(3)敷设粗砂检验标高无误，敷设粗砂垫层，粗砂进场时，需对每批次进行检验，合格后方可使用。人工摊铺粗砂，施工时保证ICnl的虚铺厚度，由于砂垫层只有5cm厚，采用平板振动器对砂垫层振实。用灌砂法检测砂垫层密实度。1. 4碎石层施工测量放线一敷设碎石一碾压碎石(D测量放样根据已计算的测量数据，测量人员按照轴线12mX12m的方格网，重新在场地施作标高桩。在钢筋上用油漆标识点，统一下返一定的高
3、度为碎石垫层顶面。(2)敷设碎石碎石为开级配，其粒径及组成见表2,碎石进场时，需对每一批次进行检验,合格后方可进行摊铺。为避免粗砂垫层扰动，制定路线，农用运输车运送碎石，人工摊铺。虚铺23cm的厚度，采用2.5t振动压路机碾压，碾压前，每平米泼水34kg,随碾压再次随泼水，每平米泼水Ikgo压路机碾压3次后，振动2次，再静压12次，成活后采用灌水法检验密实度。1. 5无砂大孔混凝土施工施工准备一测量放线一安装定位冲筋钢管一洒水润湿碎石层f摊铺无砂大孔混凝土一振实无砂混凝土一覆盖塑料薄膜养护(1)施工准备熟悉图纸：以施工图为依据，对井口做预留安装模板，与绿地连接位置检查混凝土道牙是否施工。检查振

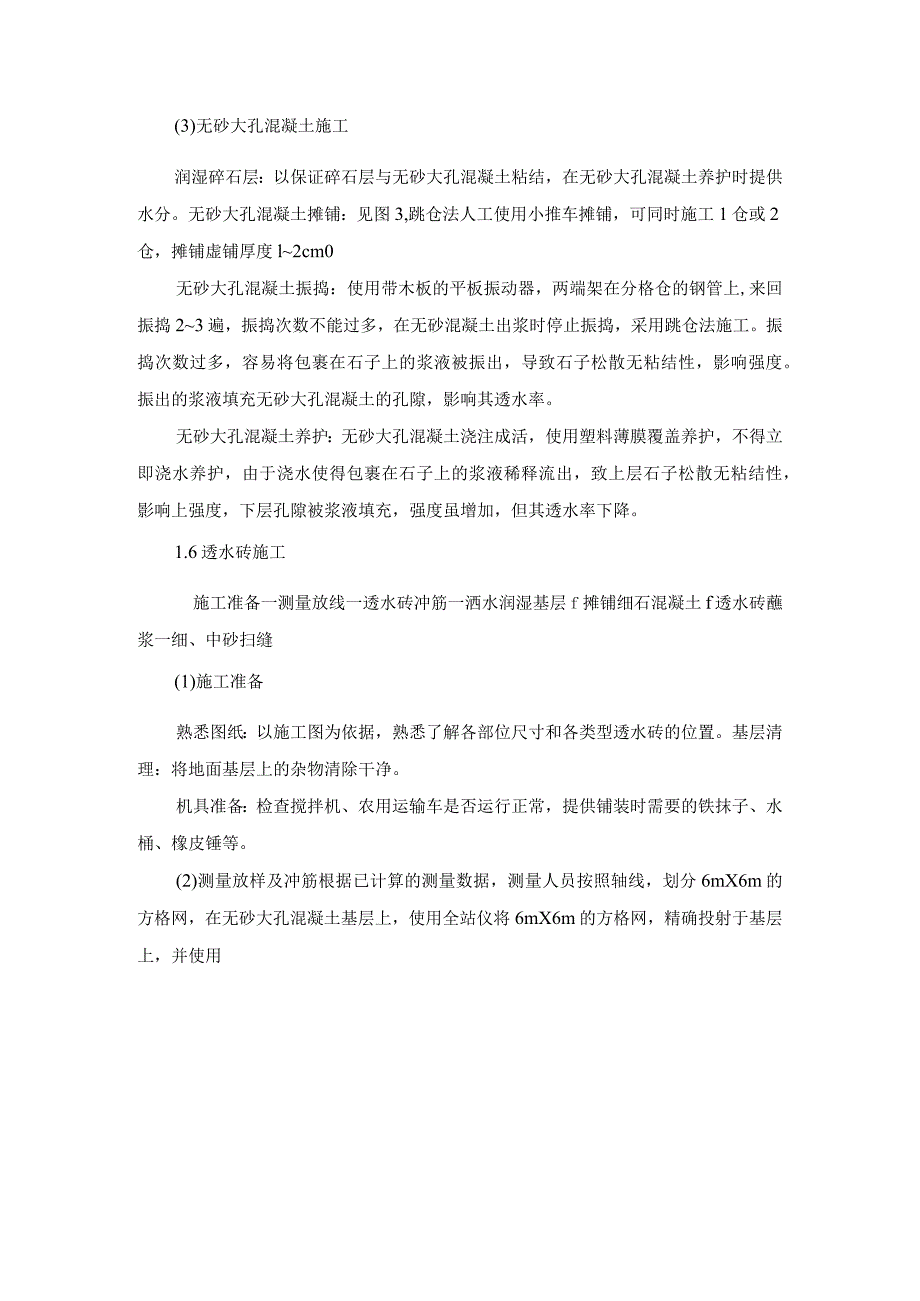

4、捣用的平板振动器是否能正常使用，并进行改装，在底部安装一块5cm厚1.5X0.4m的木板，使用时需要使用的小推车、铁锹、供电线路等是否到位，电气预埋是否完成。(2)测量放样根据已计算的测量数据，测量人员按照轴线，划分6mX6m的方格网，在碎石层施作标高桩。根据测量桩位及方格网，采用钢管冲筋，使12mX12m的方格网，划分成1.5X6m的长条的分格仓，布置好胀缝聚苯板的位置。(3)无砂大孔混凝土施工润湿碎石层：以保证碎石层与无砂大孔混凝土粘结，在无砂大孔混凝土养护时提供水分。无砂大孔混凝土摊铺：见图3,跳仓法人工使用小推车摊铺，可同时施工1仓或2仓，摊铺虚铺厚度l2cm0无砂大孔混凝土振捣：使用
5、带木板的平板振动器，两端架在分格仓的钢管上,来回振捣23遍，振捣次数不能过多，在无砂混凝土出浆时停止振捣，采用跳仓法施工。振捣次数过多，容易将包裹在石子上的浆液被振出，导致石子松散无粘结性，影响强度。振出的浆液填充无砂大孔混凝土的孔隙，影响其透水率。无砂大孔混凝土养护：无砂大孔混凝土浇注成活，使用塑料薄膜覆盖养护，不得立即浇水养护，由于浇水使得包裹在石子上的浆液稀释流出，致上层石子松散无粘结性，影响上强度，下层孔隙被浆液填充，强度虽增加，但其透水率下降。1.6透水砖施工施工准备一测量放线一透水砖冲筋一洒水润湿基层f摊铺细石混凝土f透水砖蘸浆一细、中砂扫缝(1)施工准备熟悉图纸：以施工图为依据，
6、熟悉了解各部位尺寸和各类型透水砖的位置。基层清理：将地面基层上的杂物清除干净。机具准备：检查搅拌机、农用运输车是否运行正常，提供铺装时需要的铁抹子、水桶、橡皮锤等。(2)测量放样及冲筋根据已计算的测量数据，测量人员按照轴线，划分6mX6m的方格网，在无砂大孔混凝土基层上，使用全站仪将6mX6m的方格网，精确投射于基层上，并使用达不到设计要求的70%,顶板强度达不到设计要求的100%,不得拆除模板顶板强度。铺装完活23内，禁止人员及施工机械车辆，在透水砖上通过，以免扰动,造成透水砖松动。铺装扫缝完活后，禁止任何车辆在铺装面行驶;禁止在铺装面施工其他项目，如切割、拌合砂浆、电焊等；禁止在铺装面使用发电机等机器，以免油污污染铺装面层。
