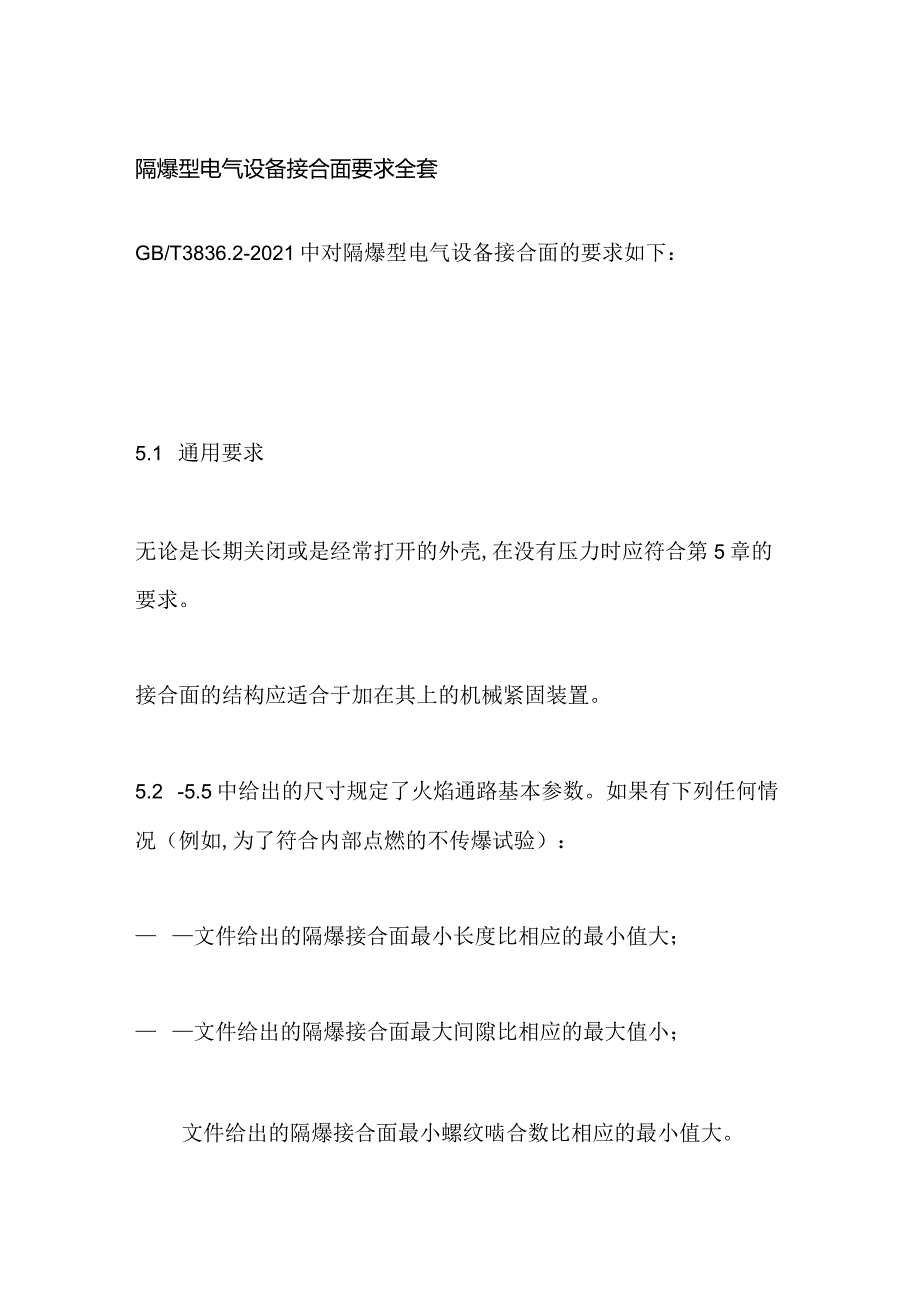

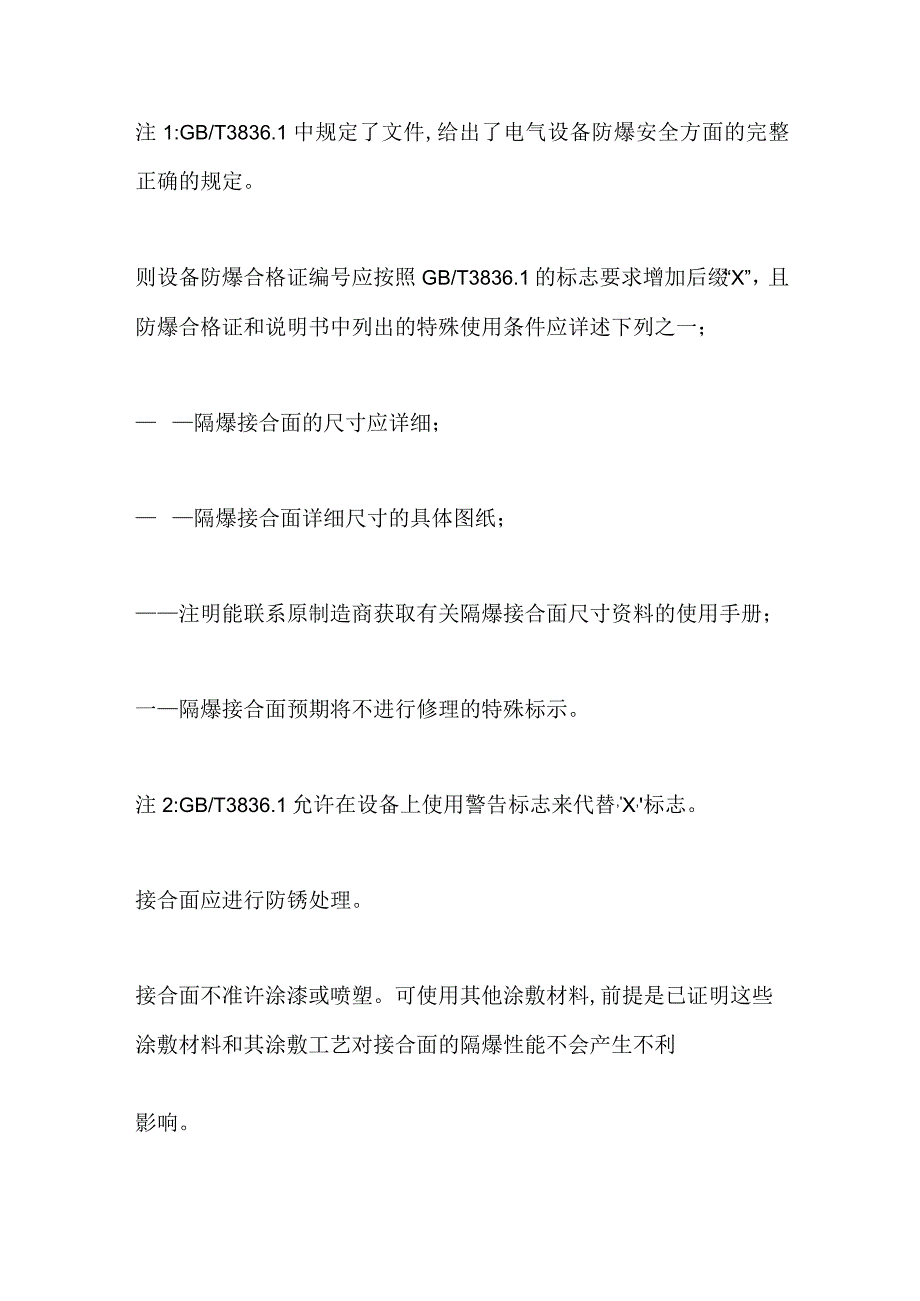

1、隔爆型电气设备接合面要求全套GB/T3836.2-2021中对隔爆型电气设备接合面的要求如下：5.1 通用要求无论是长期关闭或是经常打开的外壳,在没有压力时应符合第5章的要求。接合面的结构应适合于加在其上的机械紧固装置。5.2 -5.5中给出的尺寸规定了火焰通路基本参数。如果有下列任何情况（例如,为了符合内部点燃的不传爆试验）： 文件给出的隔爆接合面最小长度比相应的最小值大； 文件给出的隔爆接合面最大间隙比相应的最大值小；文件给出的隔爆接合面最小螺纹啮合数比相应的最小值大。注1:GB/T3836.1中规定了文件,给出了电气设备防爆安全方面的完整正确的规定。则设备防爆合格证编号应按照GB/T38

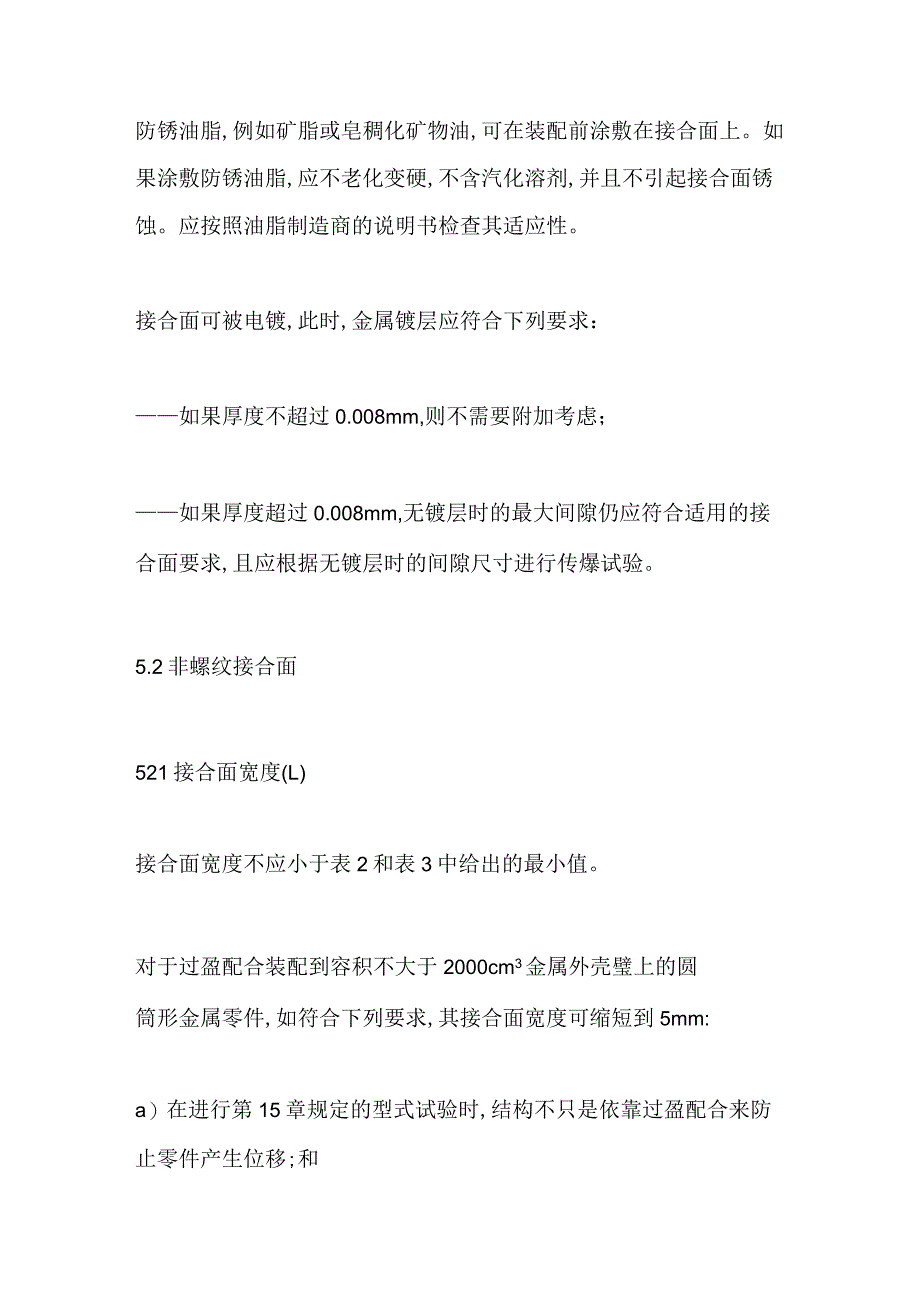

2、36.1的标志要求增加后缀“X”，且防爆合格证和说明书中列出的特殊使用条件应详述下列之一； 隔爆接合面的尺寸应详细； 隔爆接合面详细尺寸的具体图纸；注明能联系原制造商获取有关隔爆接合面尺寸资料的使用手册；一隔爆接合面预期将不进行修理的特殊标示。注2:GB/T3836.1允许在设备上使用警告标志来代替,X,标志。接合面应进行防锈处理。接合面不准许涂漆或喷塑。可使用其他涂敷材料,前提是已证明这些涂敷材料和其涂敷工艺对接合面的隔爆性能不会产生不利影响。防锈油脂,例如矿脂或皂稠化矿物油,可在装配前涂敷在接合面上。如果涂敷防锈油脂,应不老化变硬,不含汽化溶剂,并且不引起接合面锈蚀。应按照油脂制造商的说明
3、书检查其适应性。接合面可被电镀,此时,金属镀层应符合下列要求：如果厚度不超过0.008mm,则不需要附加考虑；如果厚度超过0.008mm,无镀层时的最大间隙仍应符合适用的接合面要求,且应根据无镀层时的间隙尺寸进行传爆试验。5.2非螺纹接合面521接合面宽度(L)接合面宽度不应小于表2和表3中给出的最小值。对于过盈配合装配到容积不大于2000cm3金属外壳璧上的圆筒形金属零件,如符合下列要求,其接合面宽度可缩短到5mm:a）在进行第15章规定的型式试验时,结构不只是依靠过盈配合来防止零件产生位移;和b）考虑最不利的过盈配合公差时,装配符合GB/T3836.1的冲击试验要求;和C）在接合面宽度测量
4、处,过盈配合零件的外径不超过60mmo注:不禁止非金属部件进入金属隔爆外壳的过盈配合,在这些配合中,表2或表3的最小接合面宽度适用。522间隙如果存在间隙,接合面之间的间隙无论何处不应超过表2和表3中给出的最大值。接合面的平均粗糙度Ra不应超过6.3mo注:平均粗糙度来自GBT1031o可以通过与基准板目视比较测定。对于除快开式门或盖外的平面接合面,除配合部件的平面度公差所造成的间隙外,不应存在有意造成的间隙。对于I类电气设备,应能直接或间接检查经常打开的门或盖的平面接合面的间隙。图1所示为间接检查隔爆接合面的结构示例。5.2.3 止口接合面在确定止口接合面宽度L时,应考虑下列情况之.：圆筒部
5、分加平面部分见图2a)o在此情况下,无论何处间隙不应超过表2和表3中给出的最大值。仅圆筒部分见图2b)o在此情况下,平面部分不必符合表2和表3中的要求。注:衬垫的要求见5.1.5.2.4 接合面上的孔如果平面接合面或接合面的平面部分或部分圆弧面（见526）被用于装配隔爆外壳零件的螺纹紧固件的孔分隔，则到孔边沿的距离I应不小于下列值：当接合面宽度L小于12.5mm时,6mm；.当接合面宽度L等于或大于12.5mm,但小于25mm时,8mm;.当接合面宽度L等于或大于25mm时,9mm。注:紧固件通孔的要求在GB/T3836.1中规定。距离I按照5.2.4.2-5.2.4.5的规定测量。5.2.4
6、.2孔在壳体外侧的平面接合面上（见图3和图5）I值为每个孔与壳体内侧之间的距离。524.3孔在壳体内侧的平面接合面上（见图4）I值为每个孔与壳体外侧之间的距离。5.2.4.4孔在由圆筒部分和平面部分组成的止口接合面上（见图6）距离I由下列条件确定：如果f不大于1mm,圆筒部分的间隙对于I类和IIA类电气设备不大于0.2mm,对于IIB类电气设备不大于0.15mm,对于IIC类电气设备不大于0.1mm（减小的间隙）,则为圆筒部分的宽度a与平面部分宽度b之和;或-如果上述任一条件不符合，则仅是平面部分宽度bo5.2.4.5孔在只计平面接合面（见527）的止口接合面上（见图7和图8）距离I当孔位于外
7、壳外侧时是外壳内侧与外壳外侧的孔之间的平面部分宽度（见图7）,或当孔位于外壳内侧时是孔与外壳外侧之间的平面部分宽度（见图8）o5.2.5锥形接合面如果接合面含有锥面,接合面的宽度和相对接合面间的垂直间隙应符合表2和表3中相应的值。间隙在整个锥面部分应是均匀的。对于IIC类电气设备,锥角不应超过5。.注:锥角是指锥体的主轴线与锥面之间的夹角。5.2.6 具有圆弧面的接合面（IIC类不准许）在两部分之间不应存在有意造成的间隙见图9a）o接合面的宽度应符合表2的要求。构成隔爆接合面两部分的圆弧面直径和其公差应保证符合表2中圆筒形间隙的相关要求。5.2.7 乙焕环境用平面接合面对于规定用于含有乙快爆炸
8、性气体环境中的IIC类电气设备只要符合下列所有条件,允许采用平面接合面:a）间隙WO.04mm;b）宽度L9.5mm;和c）容积W500cr35.2.8 锯齿形接合面锯齿形接合面不必符合表2和表3的要求,但应有： 至少5个完整的啮合齿； 齿距大于或等于1.25mm;和 包角a为60（5）。锯齿形接合面仅应用于在运行期间固定不动的接合面。锯齿形接合面应满足15.3的试验要求,并且:a）按照15.3规定的配合齿之间的试验间隙ie,以制造商的最大结构间隙ic为基础;b）试验长度减少为Y/15如果制造商的最大结构间隙与表2或表3所示的相同长度的平面接合面（由齿距乘以齿数确定）间隙不同,则5.1“使用条
9、件”的要求适用。见图9b）。5.2.9多段接合面多段接合面应至少包括3个相邻部分,通路在这些相邻部分至少改变905的方向2次。多段接合面不必符合表2或表3的要求,但每段试验长度降低到不大于制造商规定的设计最小长度75%时,应满足15.3的要求。对包含多段接合面的隔爆外壳，设备防爆合格证号应按GB/T3836.1的标志要求加后缀“X,并且在防爆合格证上列出的特殊使用条件中应详细说明以下之一：隔爆接合面的尺寸应详细;隔爆接合面详细尺寸的具体图纸;-注明能联系原制造商获取有关隔爆接合面尺寸资料的使用手册；隔爆接合面将不进行修复的特殊标示。注1:GB/T3836.1允许在设备上使用建议标志来代替,X,
10、标志。注2:多段接合面与本文件中所述的转轴上曲路式接合面不同（见8.1.3）o5.3 螺纹接合面螺纹接合面应符合表4或表5中给出的要求。5.4 衬垫（包括O形圈）如果使用可压缩或弹性材料衬垫，例如，防止潮气或灰尘侵入,或防止液体泄漏,它应起辅助作用,不能将接合面隔断,在确定隔爆接合面宽度时不计入。衬垫的安装应：保持平面接合面或止口接合面的平面部分的允许间隙和宽度；在压缩前后保持圆简形接合面或止口接合面的圆简部分的最小接合面宽度。这些要求不适用于电缆引入装置（见13.4）或包含有金属或金属包覆的可压缩不燃性材料的密封衬垫的接合面。这样的密封衬垫有助于防爆,在此情况下,平面部分的每个面之间的间隙应
11、在压缩后测量。在压缩前后应保持圆简部分的最小宽度。见图10图16o毛细管应符合表2或表3中对于内部零件直径为O的圆筒形接合面的间隙尺寸。如果毛细管不符合这些表中给出的间隙,设备应按15.3规定的内部点燃不传爆试验进行评定。6密封接合面6.1 粘结接合面6.1.1 通则隔爆外壳的部件可直接粘合在外壳壁上,与其构成不可分的组件，或粘合到金属框架内,使组件能作为一个整体更换而不损坏粘合。按照GB/T3836.1准备的文件应包含粘结的材料、准备、应用和固化条件（例如时间、温度等）。应用一个代表生产的未被改变的粘结接合面组件样品进行评定和试验。符合第5章要求,包含有粘结剂且在没有粘结剂的情况下按照15.
12、3试验的隔爆接合面,不必满足第6章的要求。6.1.2机械强度构成隔爆外壳一部分的粘结接合面,只保证隔爆外壳的密封。其结构应使组件的机械强度不是仅依赖粘结材料的粘结性。预期在维护或安装时打开的门或盖,其打开后不应使粘结接合面的补充机械固定方式失效（示例图见附录J）o粘结接合面应进行下列试验：a）按照15.2.3.2用水对2个代表生产的样品进行过压试验。如果置于每个试验样品下的吸墨纸上无任何泄漏痕迹,则认为试验合格；b）适用时,用上述2个样品或用另一组样品,进行GB/T3836.1规定的外壳试验。随后,按照1523.2用水对样品进行过压试验。如果置于每个试验样品下的吸墨纸上无任何泄漏痕迹，则认为试
