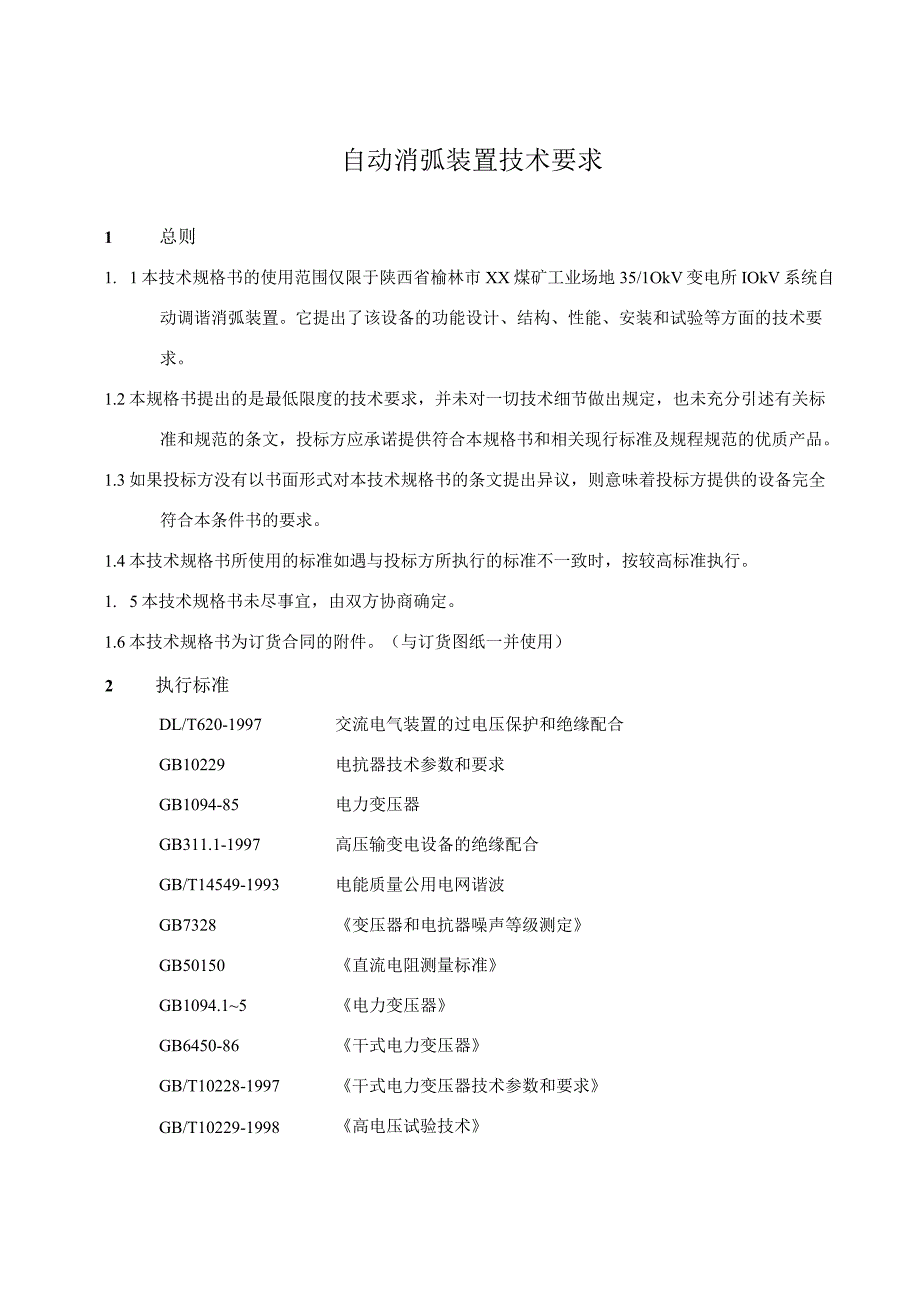

1、自动消弧装置技术要求1 总则1. 1本技术规格书的使用范围仅限于陕西省榆林市XX煤矿工业场地35/1OkV变电所IOkV系统自动调谐消弧装置。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应承诺提供符合本规格书和相关现行标准及规程规范的优质产品。1.3如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本条件书的要求。1.4本技术规格书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1. 5本技术规格书未尽事宜，由双方

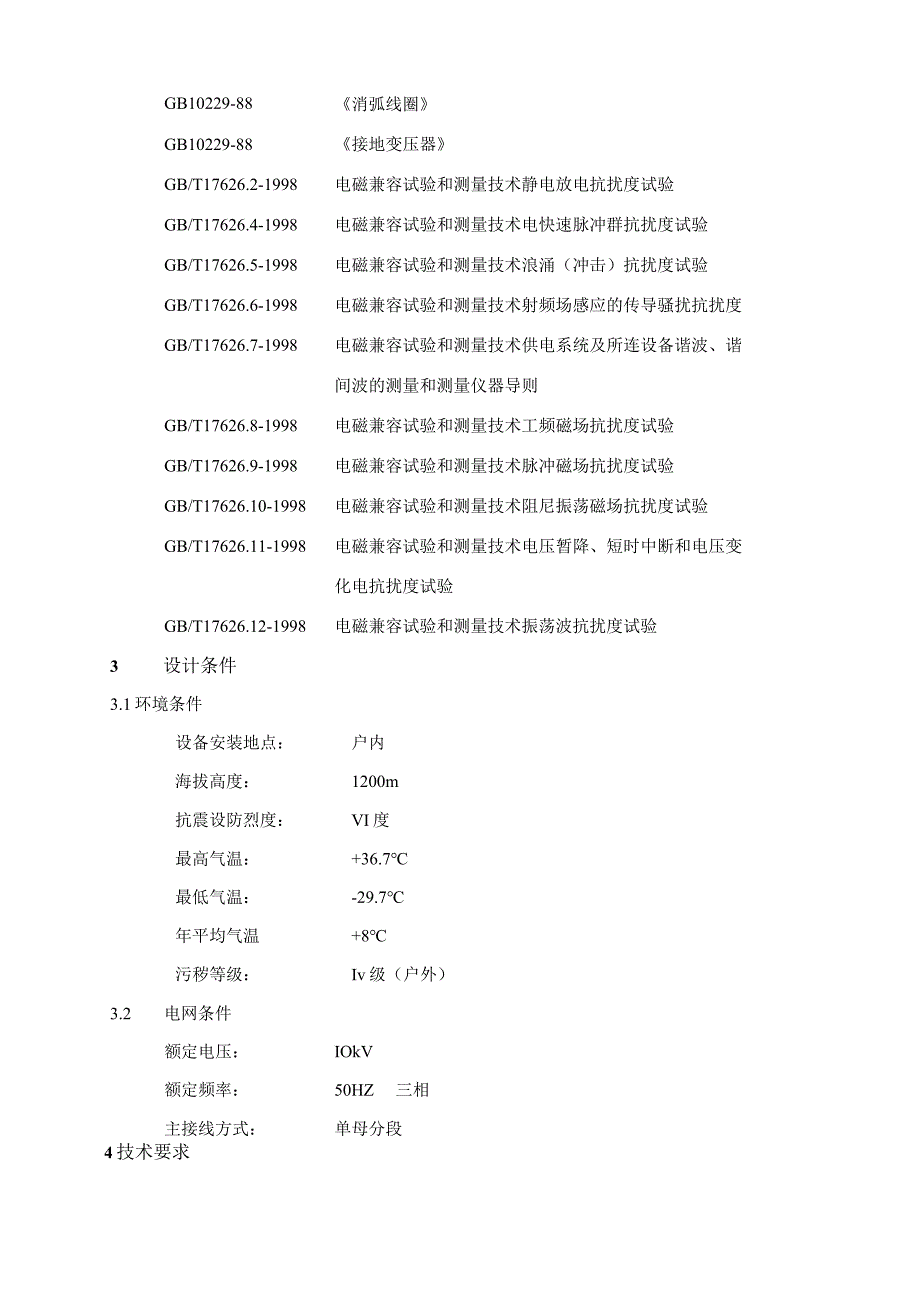

2、协商确定。1.6本技术规格书为订货合同的附件。（与订货图纸一并使用）2执行标准DL/T620-1997交流电气装置的过电压保护和绝缘配合GB10229电抗器技术参数和要求GB1094-85电力变压器GB311.1-1997高压输变电设备的绝缘配合GB/T14549-1993电能质量公用电网谐波GB7328变压器和电抗器噪声等级测定GB50150直流电阻测量标准GB1094.15电力变压器GB6450-86干式电力变压器GB/T10228-1997干式电力变压器技术参数和要求GB/T10229-1998高电压试验技术GB10229-88消弧线圈GB10229-88接地变压器GB/T17626.2
3、-1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-1998电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T17626.5-1998电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8-1998电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-1998电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-1998电磁兼容试验和测量技术阻尼振荡磁场抗

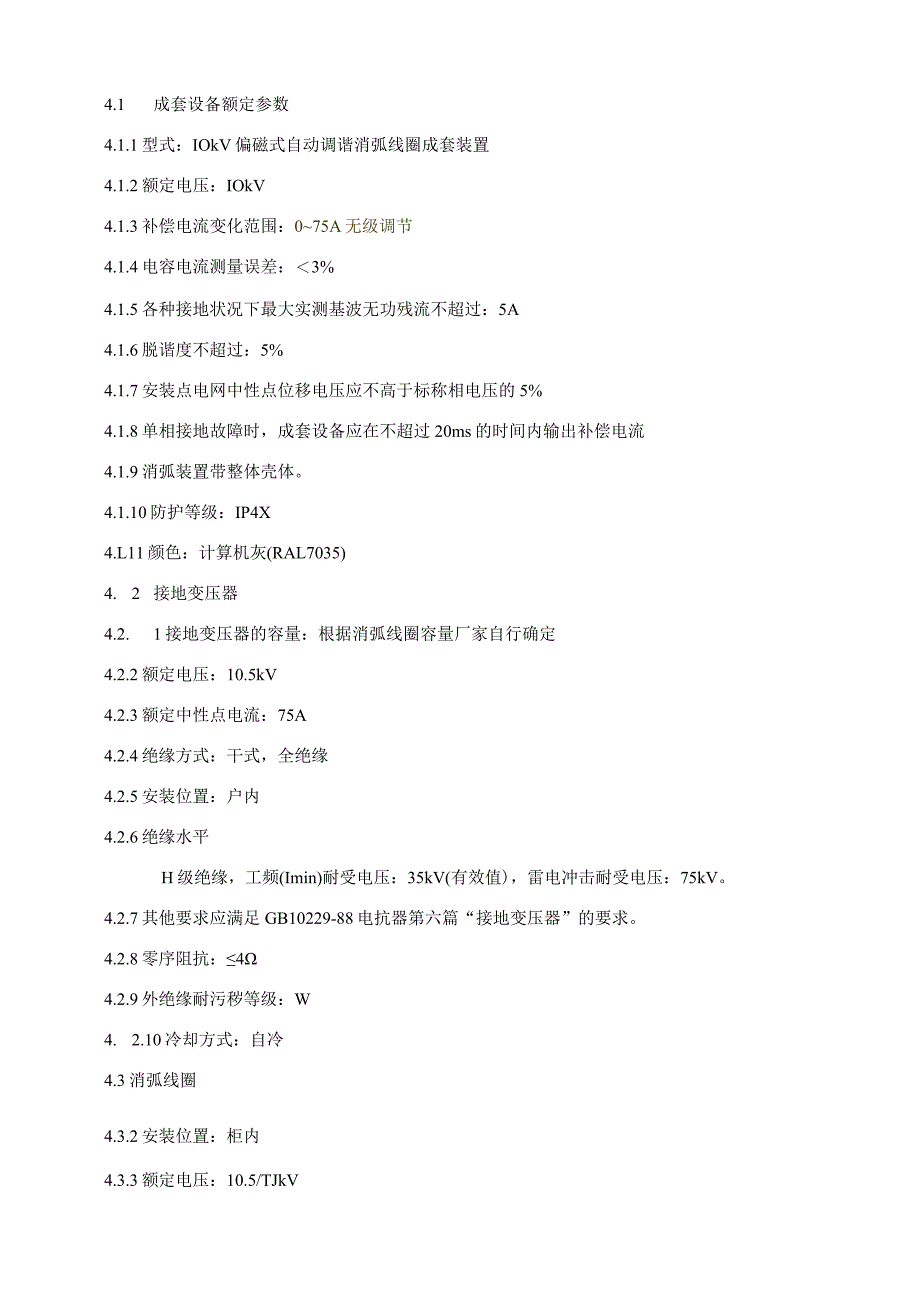

4、扰度试验GB/T17626.11-1998电磁兼容试验和测量技术电压暂降、短时中断和电压变化电抗扰度试验GB/T17626.12-1998电磁兼容试验和测量技术振荡波抗扰度试验3设计条件3.1环境条件设备安装地点：户内海拔高度：1200m抗震设防烈度：VI度最高气温：+36.7最低气温：-29.7年平均气温+8污秽等级：Iv级（户外）3.2电网条件额定电压：IOkV额定频率：50HZ三相主接线方式：单母分段4技术要求4.1 成套设备额定参数4.1.1型式：IOkV偏磁式自动调谐消弧线圈成套装置4.1.2额定电压：IOkV4.1.3补偿电流变化范围：075A无级调节4.1.4电容电流测量误差：3
5、%4.1.5各种接地状况下最大实测基波无功残流不超过：5A4.1.6脱谐度不超过：5%4.1.7安装点电网中性点位移电压应不高于标称相电压的5%4.1.8单相接地故障时，成套设备应在不超过20ms的时间内输出补偿电流4.1.9消弧装置带整体壳体。4.1.10防护等级：IP4X4.L11颜色：计算机灰(RAL7035)4. 2接地变压器4.2. 1接地变压器的容量：根据消弧线圈容量厂家自行确定4.2.2额定电压：10.5kV4.2.3额定中性点电流：75A4.2.4绝缘方式：干式，全绝缘4.2.5安装位置：户内4.2.6绝缘水平H级绝缘，工频(Imin)耐受电压：35kV(有效值)，雷电冲击耐受
6、电压：75kV。4.2.7其他要求应满足GB10229-88电抗器第六篇“接地变压器”的要求。4.2.8零序阻抗：44.2.9外绝缘耐污秽等级：W4. 2.10冷却方式：自冷4.3消弧线圈4.3.2安装位置：柜内4.3.3额定电压：10.5/TJkV4.3.4额定容量：根据电流调节范围厂家自行确定4.3.5电流调节范围：075A4.3.6连续无级连续4.3.7伏安特性线性范围：有线性度很好的伏安特性4.3.8绝缘水平：工频(Imin)耐受电压：28kV(有效值)，雷电冲击：75kV4.3.9消弧线圈装置产生的谐波电流分量应符合GB/T14549-93电能质量公用电网谐波有关规定4. 3.10噪
7、音不大于：60dB4.3. 11冷却方式：自冷4.4. 12其他要求满足GBlo229电抗器第七篇“消弧线圈”的要求。4.4控制系统4.4.1 电容电流测量误差：V3%。4.4.2 中性点位移电压、电流测量误差：V2%。4.4.3 4.3控制器对地绝缘电阻应大于：30Mo4.4.4 控制器的交流电压、电流互感器输入端子对地进行工频一分钟耐压试验，耐受电压为：2kV4.4.5 4.5控制器加上电源，连续通电不少于168h,保证各项功能正常，无异常现象，保持电容电流、位移电压测量精度在允许范围以内。4.4.6 控制器的电压、电流互感器的输入端子对地应满足正、负极性各三次标准雷电冲击耐压试验，试验电
8、压为IkV。4.4.7 4.7控制器满足静电放电、快速脉冲群、浪涌、射频场感应的传导骚扰、工频磁场、阻尼振荡磁场、电压暂降短时中断和电压变化、振荡波、脉冲磁场的抗扰度试验，并满足相应标准所规定的严酷性等级的要求。4.4.8 控制器选用动作可靠的控制设备，不发生“死机”现象，其接口符合调度自动化信号传输的要求，供需双方协商后，在投标方应提供的技术文件中反映。4.4.9 当电网发生单相接地故障时，选线装置显示器能显示故障线路名称，并具有远传信息接口。可适应主系统各种运行方式（单母分段，母联合入等）。4.5. 10控制器满足电子设备防潮的要求，在湿度很大的条件下仍能正常运行。4. 4.11控制器能显
9、示下列接地信息：接地故障发生时刻中性点电压实测值和与其对应的系统电容电流值、消弧系统线圈补偿电流测量值、接地开始时间、接地解除时间及接地次数等。4.4. 12控制器具有掉电保持储存信息的功能，并有打印功能，接地信息记录容量超过300次。故障录波功能：控制器内置故障录波功能，记录消弧线圈补偿电流和消弧线圈端电压变化波形。录波文件记录接地故障前、接地故障初始时段、接地故障消失前时段、接地故障消失后时段零序电压及补偿电流波形。控制器能够记录200次以上接地故障波形的能力。可以用U盘非常方便地读取接地记录，录波数据，升级控制器程序。4.5. 13控制器提供通信接口，可对系统状态参数、信号量等进行上传。
10、4.6. 14能够对二台消弧线圈并列或分列运行时进行有效、均衡地自动调谐控制，液晶实时显示有关测控参数，具有中文界面，记录测控调谐过程、状况，汉字打印故障，追忆信息，具有与RTU通讯、接口功能。4. 4.15扩展有小电流接地选线装置。4.4. 16电网电容电流跟踪灵敏度0.5A；4.4.17励磁电流从零至最大值的调节时间V20ms;4.4.18单相接地后补偿脱谐度5%；4.4.19基波无功接地残流V5A；4.5接地选线装置4.5.1 要求可完成皿路的接地选线。选线原理：采用“小扰动”原理，通过与消弧线圈的配合，保证高阻接地、金属性接地都能准确选出接地线路。4.5.2 当电网发生单相接地故障时，
11、选线装置显示器应能显示故障线路名称。4.5.3 5.3装置选线准确率达到98%,提供选线准确率的相应用户证明。4. 5成套设备控制功能及其它要求：4.1.1 成套设备能在故障解除后迅速退出补偿。4.1.2 具有并列运行的功能，能保证IOkV各段分段和并联运行时均能正常工作（即正确补偿系统电容电流和消弧）。1.1.1 5.3消弧系统控制方式为一控二。4.5.4 系统具备过补、全补及欠补功能，且能随时切换。4.5.5 与变电所综合自动化系统通讯接口方式RS-485,并提供详细通讯规约。5供货范围干式接地变2台干式消弧线圈2台控制器2台小电流接地选线装置2台控制屏1面一次防护外壳2套6 产品试验6.
12、 1 接地变压器6.1.1出厂试验项目绕组电阻测量零序阻抗测量空载损耗和空载电流测量绝缘特性（绝缘电阻、吸收比、内附专用电流、电压互感器ZDB-IIA （安装在控制屏内）安装在控制屏内，不少于40回出线介损）及一分钟工频耐压感应耐压试验6.1.2型式试验项目标准雷电冲击耐压试验温升试验特殊试验项目耐受短时电流能力试验声级测量试验6.2 消弧线圈1. 2.1出厂试验项目绕组电阻测量在额定频率和额定电压下，对整个调节范围内的电流进行测量。6. 2.2型式试验项目标准雷电冲击耐压试验损耗测量绕组温升试验7. 2.3特殊试验项目电压一电流特性曲线，电压由零测定至LI倍额定电压。噪声水平测试谐波水平测试
13、6.3 控制系统1 .3.1出厂试验项目电容电流测量精度试验位移电压测量精度试验对地绝缘电阻测量一分钟工频耐压试验168小时通电老化试验6 .3.2型式试验项目标准雷电冲击耐压试验控制器抗干扰能力试验包括静电放电、快速脉冲群、浪涌、射频场感应的传导骚扰、工频磁场、脉冲磁场、阻尼振荡磁场、电压暂降短时中断和电压变化、振荡波等抗扰度试验。6. 4成套设备6.4. 1出厂试验项目投入及切除线路对地电容时残流测量试验自动跟踪补偿试验6. 4.2型式试验项目IOkV下模拟单相接地故障，阻尼电阻器被短接以及故障消失后投入可靠性以及动作时间测试IOkV下模拟单相接地故障发生后残流、中性点位移电压、电容电流、
14、电感电流等参数的测试。7. 4.3特殊试验现场人工单相接地故障试验功能试验：根据招标方提出要求作相应的功能试验。8. 技术文件及技术图纸合同签订后,投标方提供的技术文件及图纸：8.1 设备外形尺寸图及荷重。8.2 设备安装尺寸图8.3 电气原理图8.4 控制系统二次接线图7 .5详细的通讯规约文本7.6使用说明书要求在合同签定后一星期内，提供设计所需图纸(CAD)08 资料及售后服务要求8.1 投标方应免费为招标方提供完整的技术资料，另外必须随机提供给招标方产品质量检验合格证、安装使用说明书、产品图纸(图册)、配件价格目录等相关资料。8. 2设备安装应由投标方派人现场指导招标方按要求进行安装调试。8.3技术规格书未列出的标准，投标方应执行最新的行业标准和国家标准，如国家标准没有规定的，参照执行IEC最新版本的要求。
