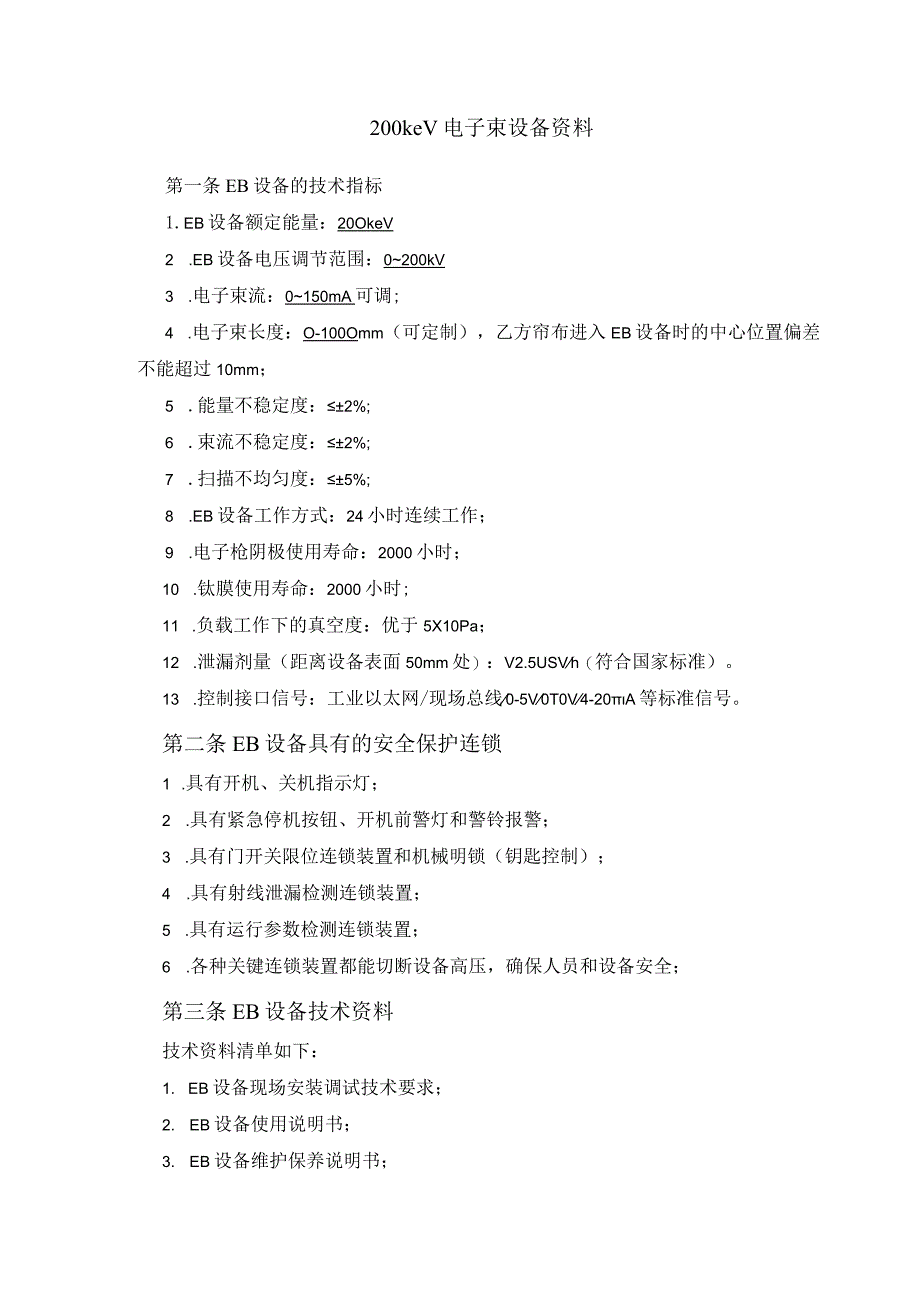

1、200keV电子束设备资料第一条EB设备的技术指标1.EB设备额定能量:20OkeV2 .EB设备电压调节范围:0200kV3 .电子束流:0150mA可调;4 .电子束长度:O-100Omm(可定制),乙方帘布进入EB设备时的中心位置偏差不能超过10mm;5 .能量不稳定度:2%;6 .束流不稳定度:2%;7 .扫描不均匀度:5%;8 .EB设备工作方式:24小时连续工作;9 .电子枪阴极使用寿命:2000小时;10 .钛膜使用寿命:2000小时;11 .负载工作下的真空度:优于5X10Pa;12 .泄漏剂量(距离设备表面50mm处):V2.5USVh(符合国家标准)。13 .控制接口信号:

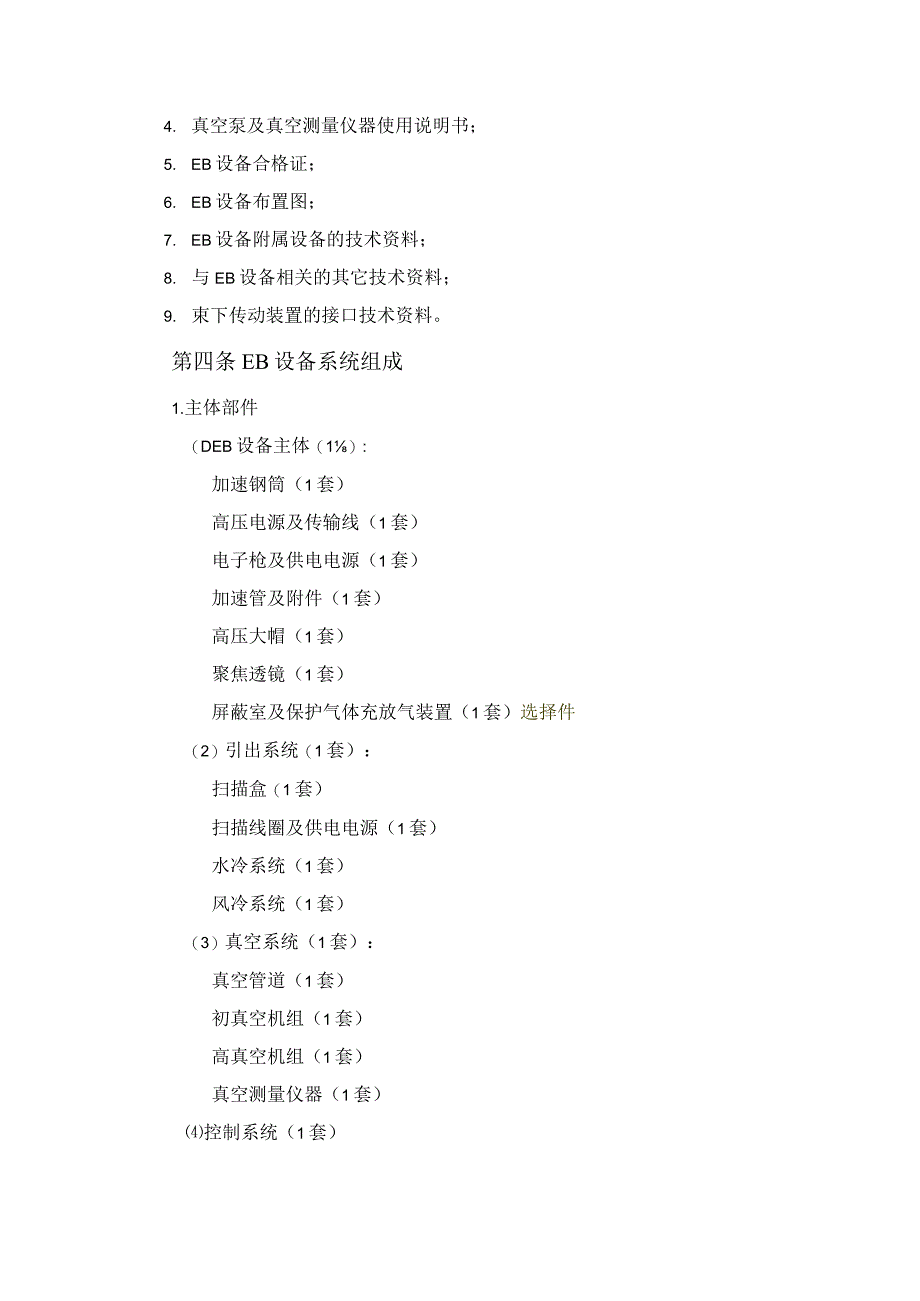

2、工业以太网/现场总线0-5V0T0V4-20A等标准信号。第二条EB设备具有的安全保护连锁1 .具有开机、关机指示灯;2 .具有紧急停机按钮、开机前警灯和警铃报警;3 .具有门开关限位连锁装置和机械明锁(钥匙控制);4 .具有射线泄漏检测连锁装置;5 .具有运行参数检测连锁装置;6 .各种关键连锁装置都能切断设备高压,确保人员和设备安全;第三条EB设备技术资料技术资料清单如下:1. EB设备现场安装调试技术要求;2. EB设备使用说明书;3. EB设备维护保养说明书;4. 真空泵及真空测量仪器使用说明书;5. EB设备合格证;6. EB设备布置图;7. EB设备附属设备的技术资料;8. 与EB

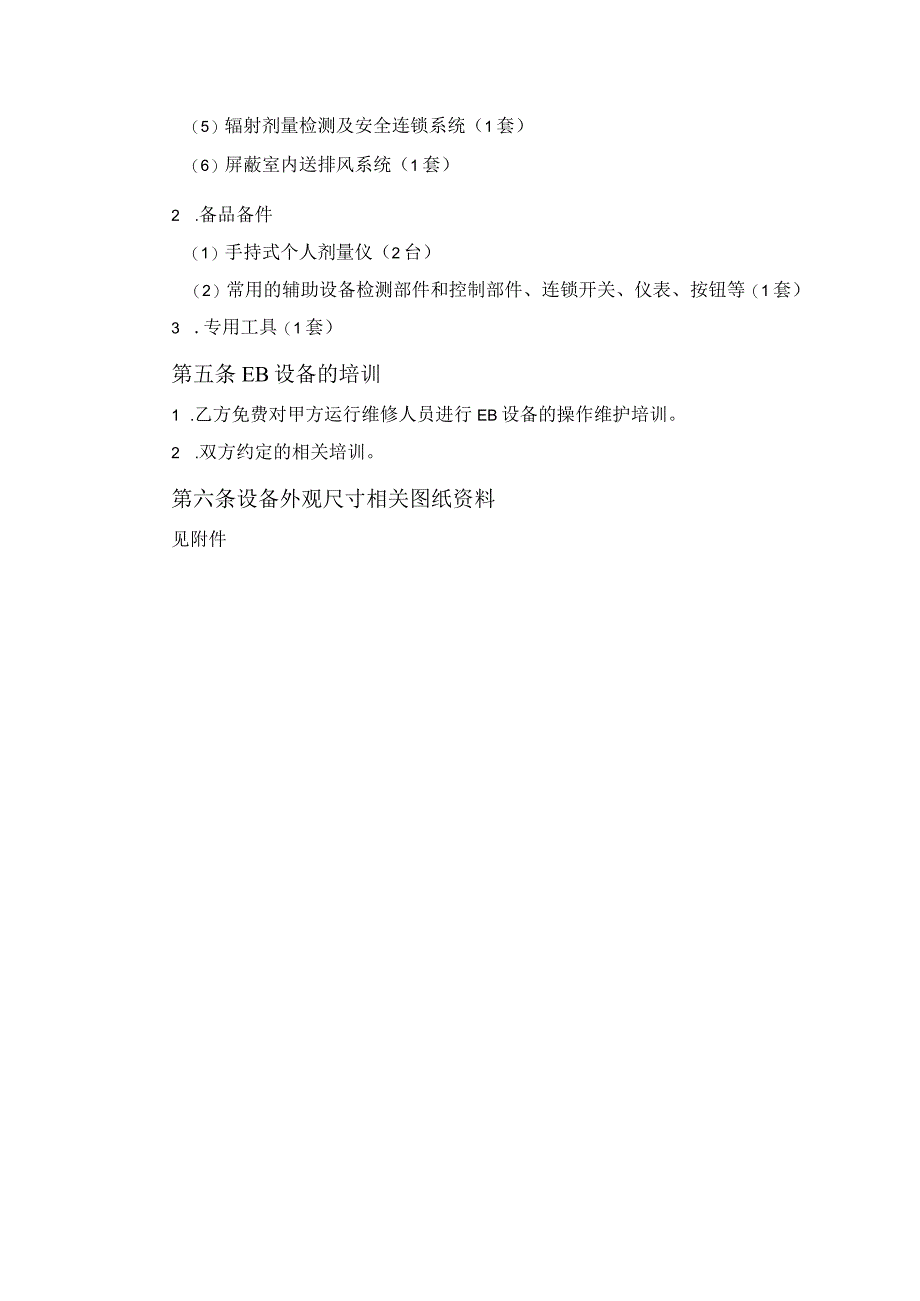

3、设备相关的其它技术资料;9. 束下传动装置的接口技术资料。第四条EB设备系统组成1.主体部件(DEB设备主体(1):加速钢筒(1套)高压电源及传输线(1套)电子枪及供电电源(1套)加速管及附件(1套)高压大帽(1套)聚焦透镜(1套)屏蔽室及保护气体充放气装置(1套)选择件(2)引出系统(1套):扫描盒(1套)扫描线圈及供电电源(1套)水冷系统(1套)风冷系统(1套)(3)真空系统(1套):真空管道(1套)初真空机组(1套)高真空机组(1套)真空测量仪器(1套)控制系统(1套)(5)辐射剂量检测及安全连锁系统(1套)(6)屏蔽室内送排风系统(1套)2 .备品备件(1)手持式个人剂量仪(2台)(2)常用的辅助设备检测部件和控制部件、连锁开关、仪表、按钮等(1套)3 .专用工具(1套)第五条EB设备的培训1 .乙方免费对甲方运行维修人员进行EB设备的操作维护培训。2 .双方约定的相关培训。第六条设备外观尺寸相关图纸资料见附件
